Чтобы подобрать замену, нужно сначала понять, что вообще выпускается под этой маркой. Собрали линейку UNIT DRIVE по официальному каталогу: какие серии есть, что они означают и где производитель публикует поимённый ряд, а где только диапазон.
Сразу о главном. Готовой таблицы «модель %s → типоразмер ZR» мы не публикуем и не выводим её из каталога производителя. Взаимозаменяемость решают присоединительные и габаритные размеры, а не совпадение момента: два редуктора с одинаковым моментом могут не встать на одну плиту. Поэтому по этой марке подбор делает инженер — по шильду, фото узла или габаритному чертежу. Наш аналог ZR считаем под задачу, цена — по запросу.
UNIT DRIVE — торговая марка ООО ТПО «Максимум», Москва. Российский производитель и поставщик: линейка UD-* (аналоги европейских серий) плюс редукторы по ГОСТ (Ч, Ц2У, РМ, РЦД, КЦ, ЦТНД). Не импортный бренд — отечественный изготовитель, линейка частично пересекается с нашей.
| Серия | Что это | Ряд | По каталогу |
|---|---|---|---|

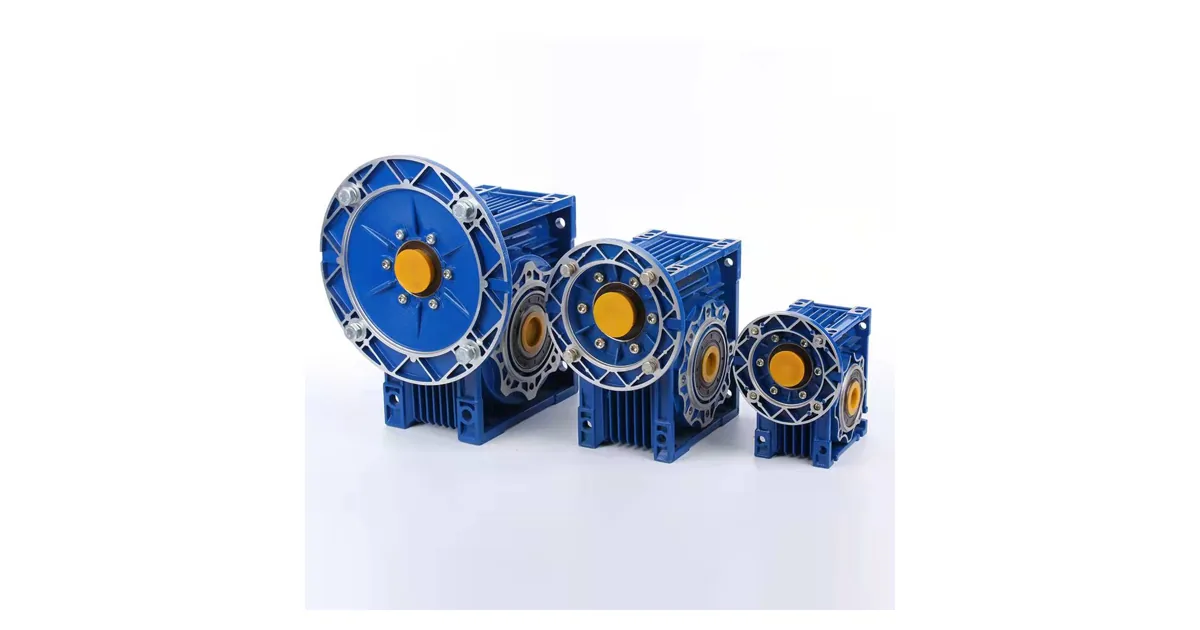

| UD-RV | Червячный одноступенчатый мотор-редуктор | — | корпусной ряд по типу RV/NMRV |
| UD-NRV | Червячный одноступенчатый редуктор | — | в каталоге обозначен как аналог NRV |
| UD-R | Соосный цилиндрический редуктор | — | исполнения R, RF, RM, HR |
| UD-Rx | Соосный цилиндрический редуктор, вторая линейка | — | — |
| UD-F | Плоский цилиндрический редуктор | — | исполнения FA, FF, FAF |
| UD-K | Коническо-цилиндрический редуктор | — | исполнения KA, KF, KAF |
| UD-TRC | Цилиндрический редуктор | — | — |
Буквенный код серии почти всегда говорит о типе передачи и компоновке: соосное исполнение, плоское с параллельными валами, коническо-цилиндрическое с перпендикулярными, червячное. Цифра рядом — типоразмер корпуса: чем больше, тем крупнее редуктор и выше момент.
Дополнительные буквы обычно кодируют исполнение крепления: на лапах, на фланце, с полым валом, с торсионной опорой. Именно эта часть обозначения решает, встанет ли редуктор на существующее место.
Поимённого ряда типоразмеров по этой марке в открытом каталоге нет — есть перечень серий. Достраивать ряд догадками мы не будем: обозначение с шильда всегда точнее любой реконструкции.
На шильде обычно указаны: обозначение серии и типоразмера, передаточное число, мощность или момент, монтажное положение, заводской номер. Этого набора достаточно, чтобы инженер определил геометрию и посчитал аналог.
Если табличка закрашена или стёрта — работаем по замерам: диаметр и длина выходного вала, фланец, межосевые расстояния лап, высота оси. Пришлите фото узла целиком, часто по компоновке серия определяется сразу.
Мы производим цилиндрические, коническо-цилиндрические, червячные и планетарные редукторы серии ZR, а также классические ГОСТ-серии: Ц2У, РМ, РЦД, Ч, МЧ, 1Ц3У. Для большинства промышленных приводов это позволяет закрыть импортный типоразмер без переделки рамы или с переходной плитой.
Подобрать по параметрам можно самостоятельно в калькуляторе, а посмотреть готовые страницы замен — в разделе импортозамещения.
| Параметр | Где взять | Зачем нужен |
|---|---|---|
| Полное обозначение с шильда | табличка на корпусе редуктора | определяет серию UNIT DRIVE и типоразмер |
| Мощность и обороты двигателя | шильд двигателя или паспорт привода | задаёт входную ступень и запас |
| Обороты на выходе | технолог или расчёт по механизму | через них считается передаточное число |
| Монтажное положение | по факту установки на объекте | определяет уровень масла и расположение пробок |
| Присоединительные размеры | замер или габаритный чертёж | главное условие взаимозаменяемости |
| Характер нагрузки и режим | технолог, паспорт механизма | через него выбирается сервис-фактор |
Отгружаем по всей России транспортными компаниями, самовывоз — со склада в Челябинске. Оплата по счёту для юридических лиц, для новых клиентов возможна частичная предоплата. На изделия собственного производства ZR даём гарантию 12 месяцев и передаём паспорт с фактическими параметрами. Условия и сроки — на страницах доставки и цен: конкретную стоимость называем после подбора, потому что она зависит от исполнения, передаточного числа и комплектации двигателем.
Не уверены в подборе? Пришлите фото шильдика на zr@zavod-red.ru — инженер прочитает обозначение, сверит присоединительные размеры и пришлёт расчёт. Или соберите вариант сами в калькуляторе подбора: там задаются диапазоны по мощности, оборотам, моменту и передаточному числу.
У производителя и его дистрибьюторов. Мы приводим состав линейки по открытому каталогу и указываем, где ряд типоразмеров опубликован поимённо, а где нет.
Пришлите обозначение с шильда. Список отражает основную линейку, у производителя бывают специальные и заказные исполнения.
Нет. Совпадение номера типоразмера ничего не гарантирует — нужны присоединительные размеры. Их и проверяет инженер.
Обычно нет, это номер корпуса в ряду. Момент смотрится по каталогу для конкретного передаточного числа.
Да, по сериям с опубликованным рядом мы собрали отдельные страницы — они доступны из калькулятора при выборе марки.
Да, под заказ. Параллельно считаем аналог ZR — сравните срок и цену, решение за вами.
