Конвейерный привод — самая частая задача по этой марке. Ниже разобран типовой порядок работы: что мы спрашиваем, что считаем и чем заканчивается подбор.
Как читать этот материал. Это типовой сценарий, а не история конкретного заказчика: названий предприятий, отзывов и сумм договоров здесь нет. Мы описываем повторяющуюся инженерную задачу и порядок её решения — то, что применимо к вашему приводу.
Исходная ситуация

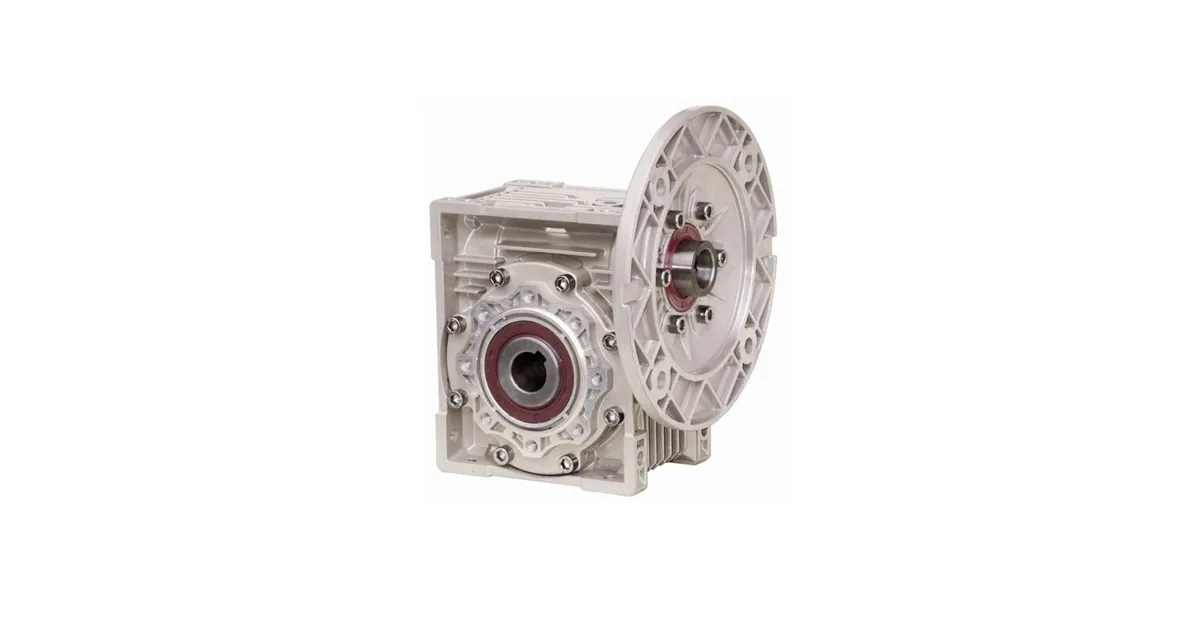

Редуктор Siemens на приводной станции ленточного конвейера отработал ресурс: выросла вибрация, появился гул, потекла манжета со стороны выходного вала. Оригинал доступен под заказ, но срок поставки не устраивает эксплуатацию.
Задача формулируется так: поставить на существующую раму привод, который встанет без переделок и обеспечит те же обороты на барабане.
Что выясняем в первую очередь
Обозначение с шильда — по нему определяется серия и типоразмер. Дальше: мощность и обороты двигателя, обороты на выходе, монтажное положение, тип выходного вала и способ крепления.
Отдельно — присоединительные размеры: диаметр и длина вала, шпоночный паз, межосевые расстояния лап или диаметр фланца, высота оси. Именно они решают, нужна ли переходная плита.
Что считаем
Требуемый момент на выходном валу с учётом сервис-фактора для конвейера: при равномерной нагрузке и работе в две смены это обычно множитель порядка 1,25.
Отдельно проверяем тепловую мощность — конвейер работает непрерывно, и для червячных исполнений именно тепло часто оказывается ограничением.
Радиальную нагрузку на выходной вал — если привод насадной, её создаёт сам вал барабана; если через муфту, учитываем массу полумуфты и возможную несоосность.
Чем заканчивается подбор
Инженер называет типоразмер ZR и один из трёх честных ответов: встаёт без переделок; встаёт с переходной плитой, которую мы изготовим; не встаёт, нужен другой вариант компоновки. Третий ответ мы тоже произносим.
Параллельно даём стоимость оригинала Siemens под заказ — чтобы вы сравнили срок и цену и решили сами. Мы зарабатываем на обоих вариантах, поэтому подсказываем тот, что выгоднее вам.
Что важно на монтаже
Выставить соосность инструментально, поставить сапун вместо транспортной пробки, проверить уровень масла для фактического монтажного положения и перетянуть крепёж после первых часов работы.
Эти четыре пункта закрывают большую часть повторных обращений — подробнее в материале про монтаж редуктора Siemens.
Что получает заказчик на выходе
По итогам разбора мы отдаём три вещи: типоразмер ZR с расчётом момента, передаточного числа и запаса; заключение по геометрии — встаёт ли он на существующее место и нужна ли переходная плита; срок и стоимость, рядом со стоимостью и сроком оригинала под заказ. Дальше решение за вами.
Если по геометрии однозначного совпадения нет, мы говорим это прямо, а не предлагаем «почти подходящий» вариант, который придётся дорабатывать на месте. Переходная плита — нормальное инженерное решение, но заказчик должен знать о ней до оплаты, а не после доставки.
На изделия собственного производства действует гарантия 12 месяцев, к редуктору прилагается паспорт с фактическими параметрами. Комплект документов — на странице гарантии.
Какие данные собрать перед заказом
| Параметр | Где взять | Зачем нужен |
|---|---|---|
| Полное обозначение с шильда | табличка на корпусе редуктора | определяет серию Siemens и типоразмер |
| Мощность и обороты двигателя | шильд двигателя или паспорт привода | задаёт входную ступень и запас |
| Обороты на выходе | технолог или расчёт по механизму | через них считается передаточное число |
| Монтажное положение | по факту установки на объекте | определяет уровень масла и расположение пробок |
| Присоединительные размеры | замер или габаритный чертёж | главное условие взаимозаменяемости |
| Характер нагрузки и режим | технолог, паспорт механизма | через него выбирается сервис-фактор |
Доставка, оплата и гарантия
Отгружаем по всей России транспортными компаниями, самовывоз — со склада в Челябинске. Оплата по счёту для юридических лиц, для новых клиентов возможна частичная предоплата. На изделия собственного производства ZR даём гарантию 12 месяцев и передаём паспорт с фактическими параметрами. Условия и сроки — на страницах доставки и цен: конкретную стоимость называем после подбора, потому что она зависит от исполнения, передаточного числа и комплектации двигателем.
Не уверены в подборе? Пришлите фото шильдика на zr@zavod-red.ru — инженер прочитает обозначение, сверит присоединительные размеры и пришлёт расчёт. Или соберите вариант сами в калькуляторе подбора: там задаются диапазоны по мощности, оборотам, моменту и передаточному числу.
