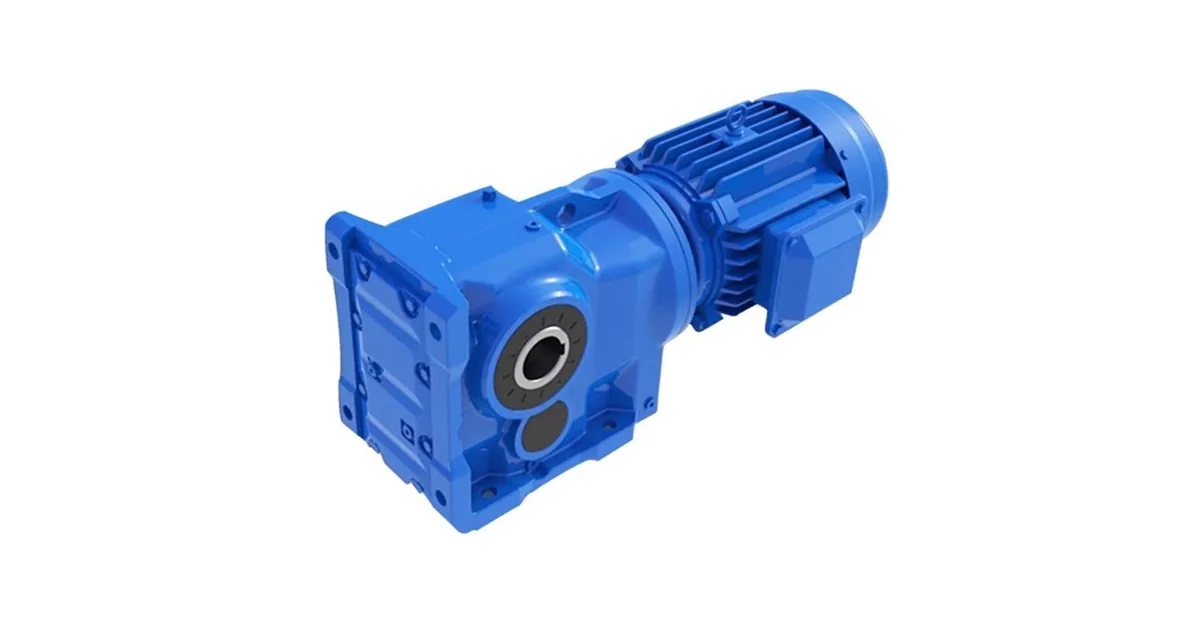

Полый вал со шпонкой — исполнение выходного вала редуктора в виде втулки с внутренним отверстием и шпоночным пазом. Редуктор насаживается прямо на вал рабочей машины и передаёт момент через шпонку, без муфты и дополнительной опоры.
Полый вал со шпонкой (насадной вал) — способ соединить редуктор с приводимой машиной без муфты: редуктор надевают отверстием на вал-цапфу механизма, а крутящий момент передаёт шпонка в пазу. Это компактно и дёшево, экономит место и опоры, поэтому такое исполнение очень распространено в мотор-редукторах для конвейеров и мешалок.
Полый (насадной) вал — это выходной вал редуктора, выполненный не сплошным штырём, а втулкой с центральным отверстием. Редуктор насаживается этим отверстием прямо на цилиндрический вал рабочей машины. Внутри отверстия и на валу машины выполнен шпоночный паз, а в него заложена призматическая шпонка (ГОСТ 23360), которая и передаёт крутящий момент от редуктора к валу.
Такое исполнение исключает муфту и отдельную опору выходного вала: редуктор сам «висит» на валу машины, а от проворота его удерживает реактивная штанга (момент-рычаг). Это экономит осевое место, снижает число деталей и упрощает монтаж по сравнению с соединением через муфту.
| Тип соединения | насадное, шпоночное |
|---|---|
| Передача момента | призматическая шпонка |
| Посадка отверстия | H7 (типовая) |
| Стандарт шпонки | ГОСТ 23360, DIN 6885 |
Шпоночное исполнение проще и дешевле, но имеет люфт в пазе и при реверсивной или ударной нагрузке шпонка разбивает паз («выработка»). Для тяжёлых, реверсивных режимов вместо шпонки применяют полый вал с усадочным диском (frettage), который зажимает вал по всей окружности силой трения — без люфта и выработки. Шпоночный вариант оптимален для спокойной однонаправленной нагрузки.
Полый вал со шпонкой выбирают на этапе заказа: указывают диаметр вала машины под отверстие. Важно согласовать посадку, длину зацепления и способ осевой фиксации, а также предусмотреть реактивную штангу. Подобрать редуктор с нужным исполнением выходного вала можно в калькуляторе подбора. Родственные исполнения и термины — усадочный диск и втулка вала — раскрыты в глоссарии, а редукторы с полым валом смотрите в разделе редукторов с полым валом.
Пришлите параметры, фото шильдика или маркировку — инженер рассчитает подбор и пришлёт КП.
Получить расчётЭто выходной вал редуктора в виде втулки с отверстием и шпоночным пазом. Редуктор надевают отверстием прямо на вал рабочей машины, а крутящий момент передаёт призматическая шпонка. Соединение обходится без муфты и отдельной опоры выходного вала.
Он экономит осевое место и детали: редуктор насаживается прямо на вал машины без муфты и дополнительной опоры. Монтаж проще, конструкция компактнее. От проворота корпус удерживает реактивная штанга. Это популярное решение для конвейеров, мешалок, насосов.
Шпоночный вариант проще и дешевле, подходит для спокойной однонаправленной нагрузки. При реверсе и ударах шпонка разбивает паз, поэтому для тяжёлых режимов выбирают усадочный диск — он зажимает вал трением по всей окружности без люфта и выработки.
Редуктор стягивают на вал монтажным винтом через резьбу в торце вала, а не забивают молотком (это повредит подшипники). Посадочные поверхности смазывают монтажной пастой против фреттинг-коррозии. После установки затягивают осевую фиксацию и крепят реактивную штангу.
Редуктор насажен на вал машины и ничем не закреплён от вращения корпуса вокруг оси. Реактивная штанга (момент-рычаг) воспринимает реактивный крутящий момент и не даёт корпусу проворачиваться. Без неё редуктор будет вращаться вместе с валом.
Полый вал со шпонкой — насадное исполнение выходного вала редуктора: втулка с отверстием и шпоночным пазом надевается прямо на вал машины, момент передаёт призматическая шпонка без муфты и отдельной опоры.
Полый вал со шпонкой соединяет редуктор с машиной без муфты: редуктор насаживают на вал-цапфу, момент передаёт шпонка по ГОСТ 23360, а от проворота корпус держит реактивная штанга. Просто и дёшево для однонаправленной нагрузки; при реверсе выбирают усадочный диск.
| Соединение | насадное, шпоночное |
|---|---|
| Посадка | H7 (типовая) |
| Стандарт шпонки | ГОСТ 23360, DIN 6885 |
Исполнение выходного вала и диаметр под отверстие задают при подборе. Смежные термины — в глоссарии, модели — в разделе редукторов с полым валом.
