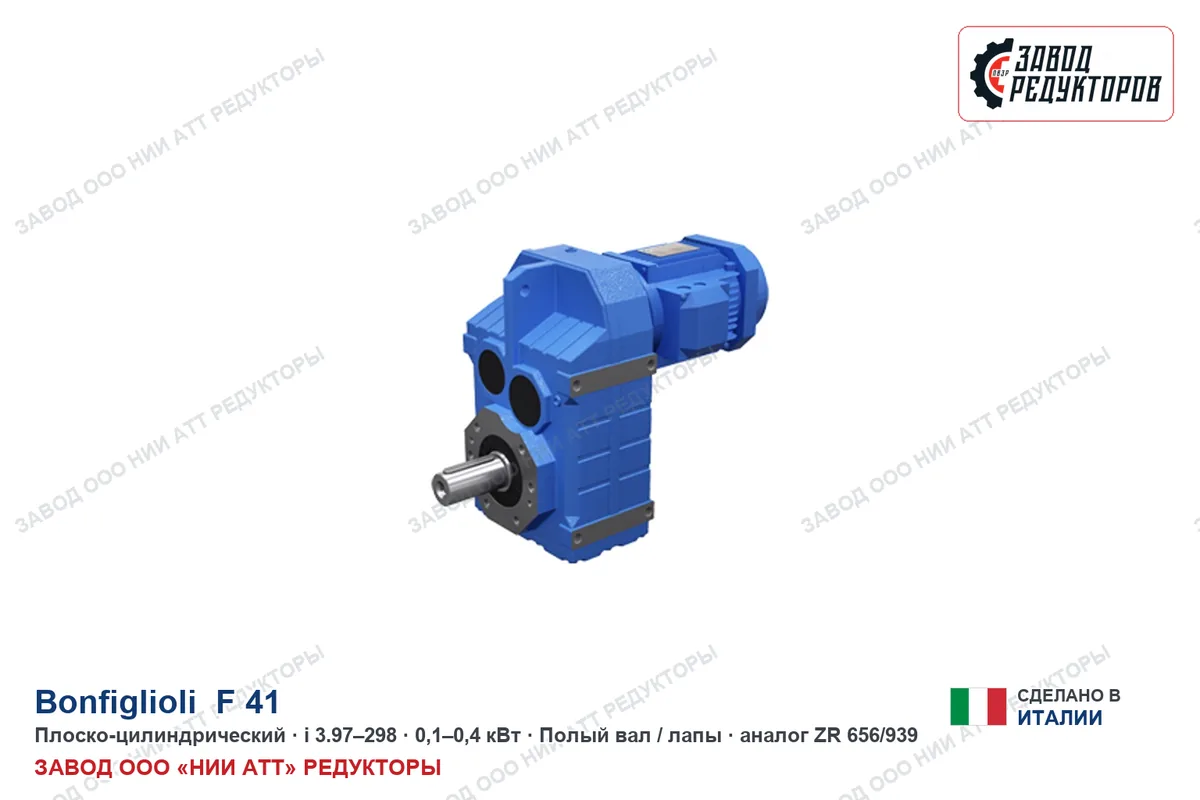

Bonfiglioli F 41 — плоско-цилиндрический мотор-редуктор бренда Bonfiglioli. Российский аналог собственного производства — ZR 656 от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Bonfiglioli F 41 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,1–0,4 кВт, передаточное число 134–967, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Bonfiglioli F 41 на ZR 656 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Bonfiglioli под заказ. Смотрите также все редукторы Bonfiglioli (Бонфиглиоли) и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Bonfiglioli F 41 и российский аналог ZR 656 (плоско-цилиндрический) применяют там, где ограничена монтажная высота и нужен насадной (полый) вал: транспортёры и рольганги в стеснённых условиях, упаковочные и конвейерные линии, приводы барабанов. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Bonfiglioli F 41 и аналог ZR 656 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,1–0,4 кВт и передаточных числах 134–967 исполнение подбирают по нагрузке и требуемому моменту — у этого исполнения 220 Н·м при 132 об/мин на выходном валу; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.
Выходной вал делает 132 об/мин — один оборот примерно за 0,5 с. Момент 220 Н·м получен из 3 кВт передаточным числом 10,64. Это быстроходное исполнение. При таких оборотах на первый план выходят нагрев и качество смазки: проверяют тепловую мощность редуктора и при длительной работе предусматривают вентиляцию или принудительное охлаждение. Диапазон средних мощностей: здесь уже считают не только момент, но и тепловой режим при длительной работе без остановок.
Момент 220 Н·м — это усилие около 1100 Н (примерно 112 кгс) на плече 0,2 м от оси выходного вала. Момент значительный: реактивная штанга или жёсткое крепление корпуса обязательны, а шпоночный паз считают на смятие. При насадном исполнении обращают внимание на состояние вала машины — износ посадки быстро выводит узел из строя.
В серии с передаточным числом 10,64 у этой модели 3 исполнений — от 3 до 5,5 кВт; данное самое маломощное. На выходном валу при КПД около 0,95 остаётся примерно 2,85 кВт. Если требуемый момент машины близок к 220 Н·м, берут соседнее исполнение с запасом, а не это впритык.

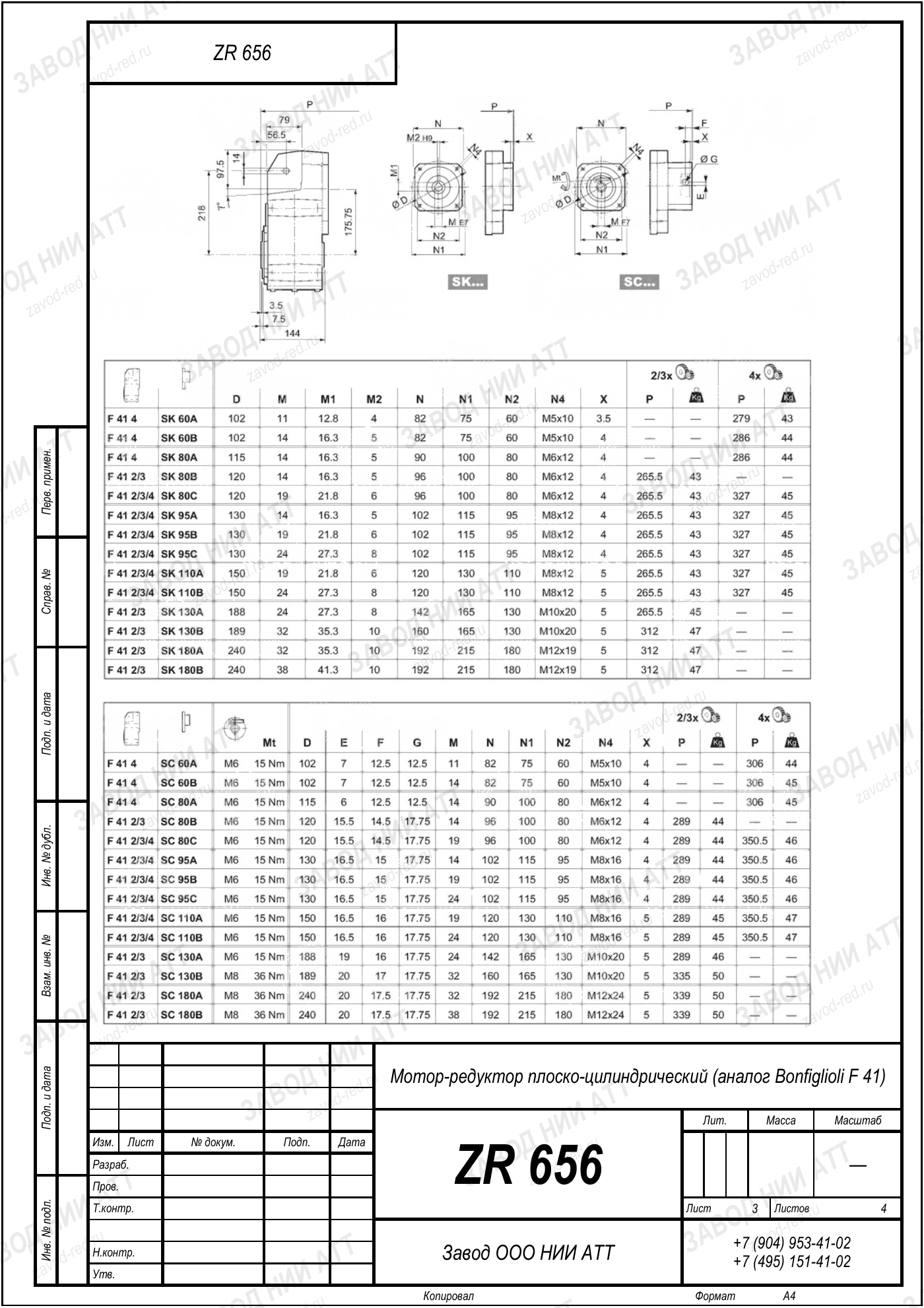

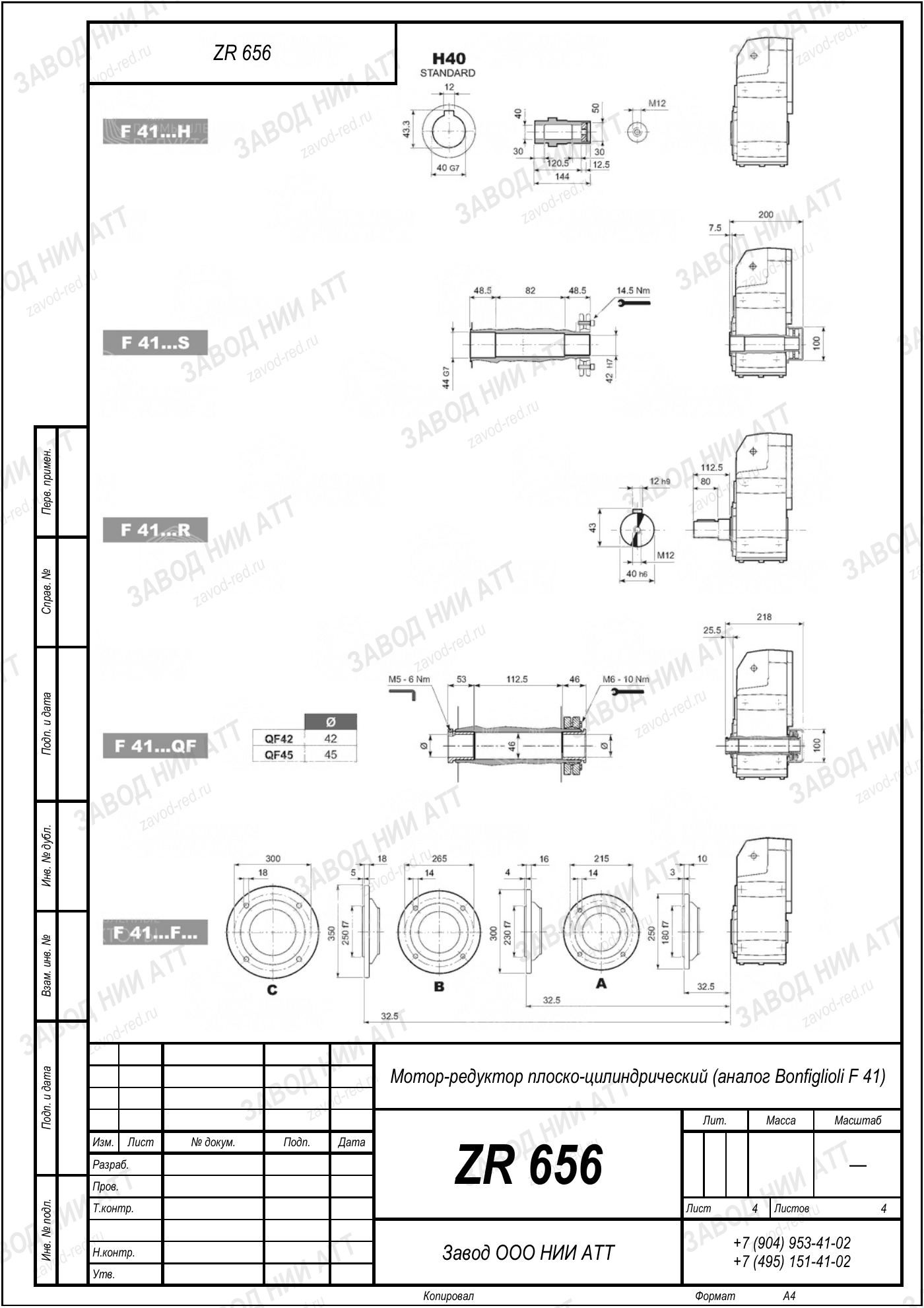

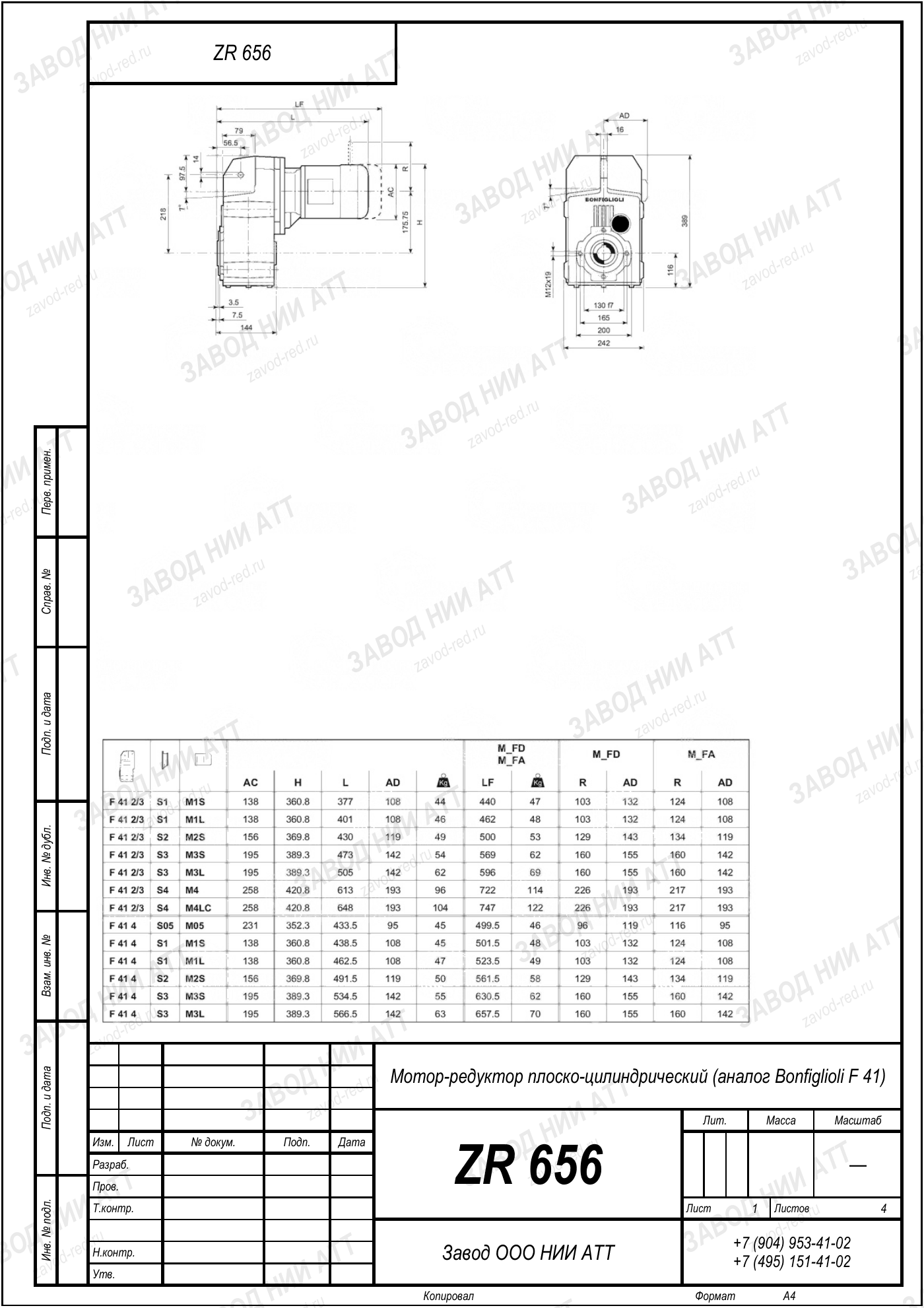

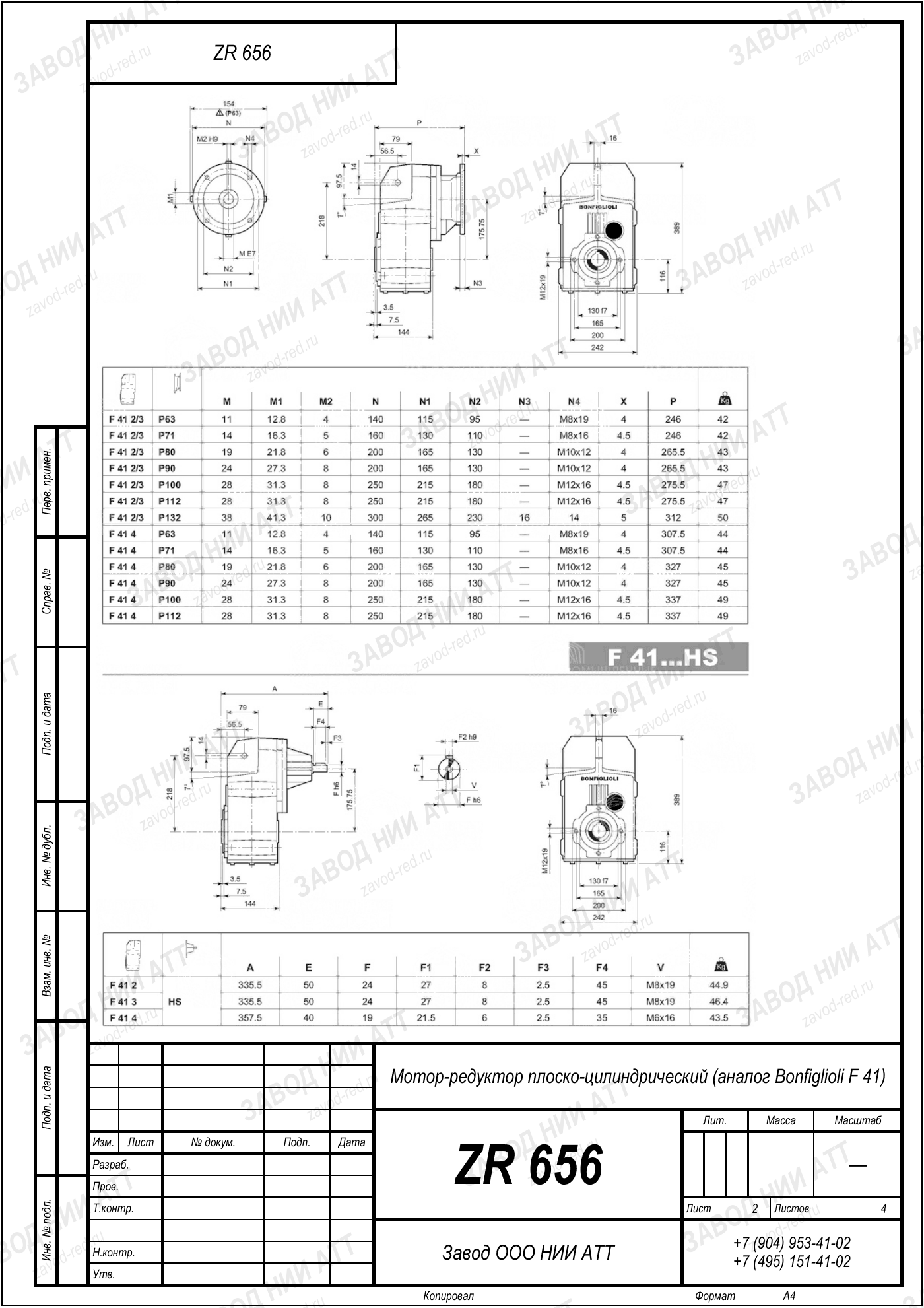

Габаритный и присоединительный чертёж завода — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Прямая замена — редуктор ZR 656 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Bonfiglioli F 41 — ZR 656, плоско-цилиндрический редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 656 повторяет присоединительные размеры Bonfiglioli F 41 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 24 месяца. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность модели 0,1–0,4 кВт, передаточное 134–967, тип — плоско-цилиндрический. Крутящий момент и точное исполнение зависят от типоразмера — смотрите таблицу выше или уточните у инженера по шильду.
Да, поставляем оригинальные редукторы Bonfiglioli под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Bonfiglioli и аналог ZR 656 за 15 минут.
Как понять, какое исполнение Bonfiglioli F 41 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 656 один в один.
Замену Bonfiglioli F 41 на ZR 656 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 24 месяца, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Bonfiglioli F 41 | ZR 656 |
