Монтажное положение редуктора — ориентация корпуса и выходного вала в пространстве при установке. От него зависят схема смазки, расположение пробок и сапуна, способ крепления и корректность подбора привода.

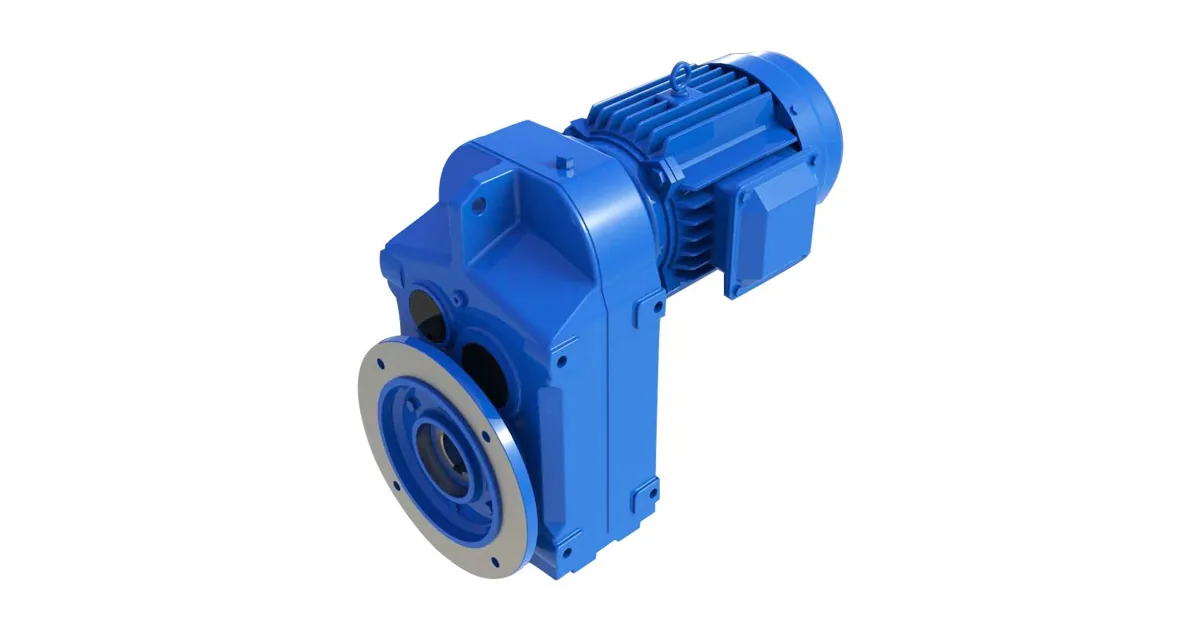

Монтажное положение редуктора (синонимы — монтажное исполнение, позиция монтажа, IM-код) описывает, как именно агрегат ориентирован в пространстве: горизонтально или вертикально направлен выходной вал, на какую плоскость опирается корпус и каким способом он крепится — на лапы или через фланец. Это не косметический параметр: от выбранного положения зависят работоспособность системы смазки, ресурс подшипников и сама возможность установить редуктор в заданную компоновку привода.
Монтажные положения кодируются по стандарту IEC 60034-7 (и согласованным с ним отраслевым нормам) буквой и цифрой. Буква указывает способ крепления и ориентацию вала, цифра уточняет разворот корпуса:
Один и тот же корпус, развёрнутый в пространстве, получает разный IM-код и требует иной разводки маслосистемы. Поэтому монтажное исполнение задаётся явно при заказе, а не «по умолчанию».
Главное практическое следствие монтажного положения — смазка. При смене горизонтального B3 на вертикальное или боковое исполнение меняются уровень масла и его объём (в литрах), а также расположение пробок залива/слива и сапуна. Неверно подобранное положение приводит к масляному голоданию верхних подшипников или, наоборот, к переливу и утечкам через уплотнения. Для вертикальных и тяжелонагруженных исполнений нередко предусматривают увеличенный объём масла или принудительную смазку. Единицы, с которыми связано монтажное положение: объём масла (л), уровень (мм от контрольной пробки), момент затяжки крепёжных болтов (Н·м).
Монтажное положение — обязательный входной параметр подбора наряду с передаточным числом, выходным крутящим моментом и мощностью двигателя. От него зависят: выбор лапного или фланцевого крепления, направление выходного вала и проверка консольной нагрузки по опорам. При импортозамещении приводов SEW, NORD, Bonfiglioli и Motovario критично совпадение монтажного исполнения и присоединительных размеров — иначе редуктор не встанет на штатное место. Задать монтажное положение и получить подходящий типоразмер серий ZR, ПР и МР удобно через калькулятор подбора, а готовые исполнения смотрите в разделе каталог.
При монтаже опорная плоскость должна быть жёсткой и ровной: перекос деформирует корпус и перегружает подшипники. После установки выверяют соосность валов через муфту. При переходе с одного монтажного положения на другое в пределах серии обязательно корректируют систему смазки по документации. Монтажное положение указывают в шильдике и в заявке — это снижает риск ошибки при поставке и вводе в эксплуатацию.
Итого: монтажное положение редуктора — ориентация и способ крепления агрегата, задающие схему смазки, крепёж и совместимость при замене. Оно подбирается совместно с моментом, передаточным числом и типом крепления, поэтому его всегда указывают при заказе.
Рассчитайте типоразмер по мощности, моменту и оборотам.
Калькулятор подбора Получить КП
Монтажное положение (монтажное исполнение, IM) — это заданная ориентация корпуса, выходного вала и крепёжной плоскости редуктора в пространстве при установке на оборудование. Оно определяет, горизонтально или вертикально направлен вал, на лапы или через фланец крепится агрегат, и как развёрнут корпус. Монтажное положение задаёт схему смазки, расположение пробок и сапуна и указывается при заказе наряду с крутящим моментом и передаточным числом. Подобрать исполнение можно через /podbor.
Монтажные положения кодируют по IEC 60034-7 буквой и цифрой. Горизонтальным исполнениям на лапах соответствуют B3 (базовое, лапы вниз), B6, B7, B8 (корпус повёрнут на боковую или верхнюю стенку). Фланцевому креплению — B5 и B14. Вертикальным положениям с валом вниз или вверх — V1, V3, V5, V6. Точное обозначение для серий ZR/ПР/МР приведено в /catalog/, и его важно указывать в заявке.
От монтажного положения зависят уровень и объём заливаемого масла, а также расположение пробок залива, контроля, слива и точка установки сапуна. При смене горизонтального B3 на вертикальное или боковое исполнение меняется геометрия масляной ванны: возможны масляное голодание верхних подшипников или перелив и утечки через уплотнения. Поэтому при смене положения систему смазки корректируют по документации, а для вертикальных исполнений нередко предусматривают увеличенный объём масла.
Монтажное положение — обязательный входной параметр подбора вместе с передаточным числом, выходным крутящим моментом и мощностью двигателя. От него зависят выбор лапного или фланцевого крепления, направление выходного вала, проверка консольной нагрузки и комплектация смазки. Задать монтажное положение и получить подходящий типоразмер серий ZR/ПР/МР удобнее всего в калькуляторе /podbor.
Способ крепления (на лапах или фланцевый) — это то, какой частью корпуса редуктор присоединяется к оборудованию. Монтажное положение — более широкое понятие: оно описывает ещё и ориентацию вала в пространстве и разворот корпуса. Например, лапное крепление существует в положениях B3, B6, B7, B8, а фланцевое — в B5, B14, V1, V3. Крепление и положение подбираются совместно и оба указываются при заказе.
Изменение монтажного положения допустимо только в пределах исполнений, предусмотренных для данной серии. При смене положения меняются уровень и объём масла, расположение сапуна и пробок залива/слива, поэтому систему смазки необходимо привести в соответствие документации. Самовольная переустановка без корректировки смазки ведёт к масляному голоданию или утечкам. Перед заказом сообщите требуемое монтажное положение — комплектация подбирается под него; параметры есть в /catalog/.
Да, монтажное положение указывается в маркировке (шильдике) и обязательно при замене импортных приводов. При импортозамещении SEW-Eurodrive, NORD, Bonfiglioli и Motovario критично совпадение монтажного исполнения и присоединительных размеров — иначе редуктор не встанет на штатное место. Редукторы серий ZR/ПР/МР подбираются по IM-коду, моменту и межосевому расстоянию так, чтобы установиться без переделки рамы. Пришлите маркировку или воспользуйтесь /podbor.
Гарантия на редукторы и мотор-редукторы составляет 12 месяцев с даты ввода в эксплуатацию при соблюдении условий монтажа и смазки, в том числе при правильно заданном монтажном положении. Сроки поставки зависят от типоразмера и наличия на складе: ходовые позиции отгружаются со склада, остальные изготавливаются под заказ. Для расчёта оставьте заявку с параметрами привода и требуемым монтажным положением через /podbor или подберите модель в /catalog/.
Монтажное положение редуктора (монтажное исполнение, IM — International Mounting) — это заданная ориентация корпуса, выходного вала и крепёжной плоскости агрегата в пространстве при его установке на оборудование. Положение обозначают кодами по ГОСТ/IEC 60034-7: горизонтальные исполнения на лапах (B3, B6, B7, B8), фланцевые (B5, B14), вертикальные (V1, V3, V5, V6). Монтажное положение определяет уровень и объём заливаемого масла, расположение пробок залива, контроля и слива, точку установки сапуна, а у мотор-редукторов — ориентацию клеммной коробки двигателя, поэтому его указывают в заявке наряду с крутящим моментом и передаточным числом.
| Параметр | Типовые значения / единицы |
|---|---|
| Горизонтальные исполнения на лапах | B3, B6, B7, B8 |
| Фланцевые исполнения | B5, B14 |
| Вертикальные исполнения | V1, V3, V5, V6 |
| Стандарт обозначений | IEC 60034-7 / ГОСТ |
| Объём заливаемого масла | зависит от положения, л |
| Момент затяжки крепёжных болтов | по классу прочности 8,8 / 10,9 Н·м |
| Связанный параметр | Влияние монтажного положения |
|---|---|
| Уровень и объём масла | Меняются при смене B3 на боковое/вертикальное |
| Расположение сапуна и пробок | Привязано к коду IM (B3/B6/B7/B8/V) |
| Направление выходного вала | Горизонтальное или вертикальное по исполнению |
| Консольная нагрузка | Проверяется по опорам выходного вала |
| Совместимость при замене SEW/NORD | Требует совпадения IM и присоединительных размеров |
| Ориентация клеммной коробки | У мотор-редукторов зависит от положения |
