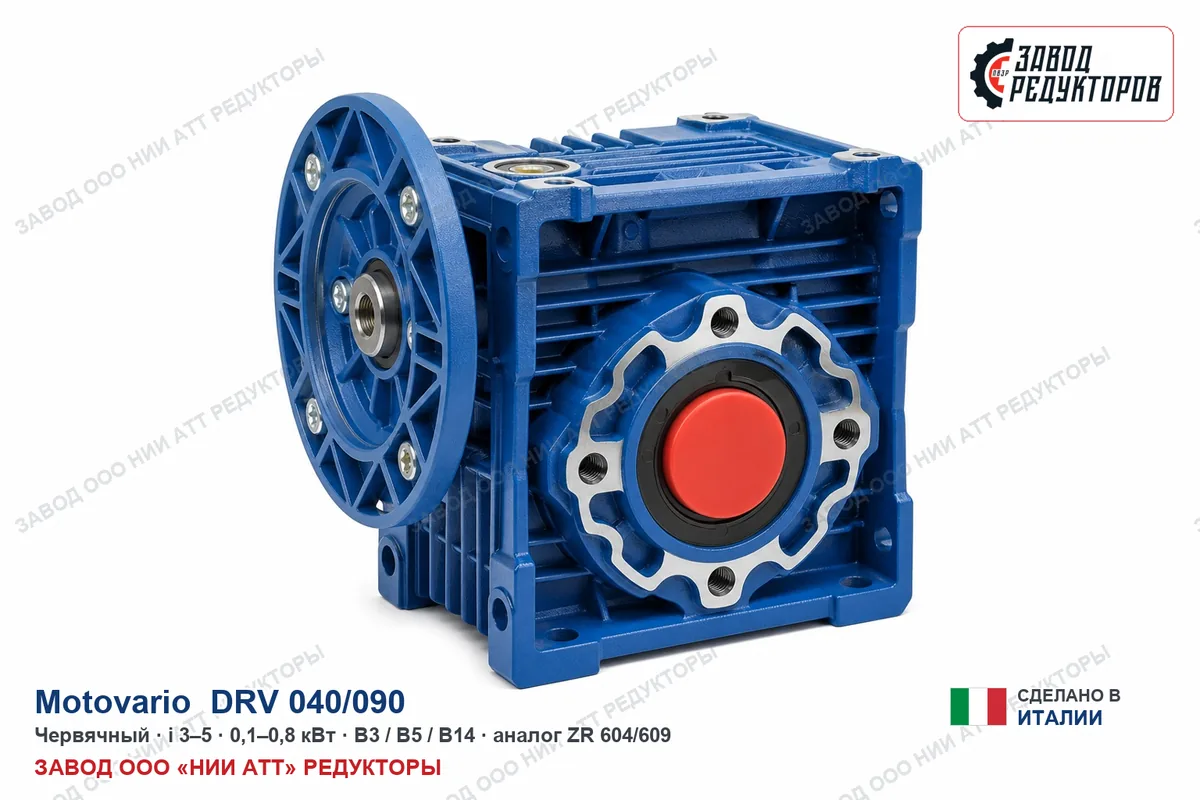

Motovario DRV 040/090 — червячный мотор-редуктор бренда Motovario. Российский аналог собственного производства — ZR 604/609 от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Motovario DRV 040/090 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,1–0,8 кВт, передаточное число 3–5, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Motovario DRV 040/090 на ZR 604/609 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Motovario под заказ. Смотрите также все редукторы Motovario (Мотоварио) и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Motovario DRV 040/090 и российский аналог ZR 604/609 (червячный) применяют в приводах, где нужны большое передаточное число в одной ступени, компактность и эффект самоторможения: конвейеры и рольганги, секционные ворота и шлагбаумы, дозаторы и питатели, мешалки, упаковочное и фасовочное оборудование, приводы задвижек и заслонок. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Motovario DRV 040/090 и аналог ZR 604/609 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,1–0,8 кВт и передаточных числах 3–5 исполнение подбирают по нагрузке и требуемому моменту — у этого исполнения 544 Н·м при 1,2 об/мин на выходном валу; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.
Выходной вал делает 1,2 об/мин — один оборот примерно за 50,0 с. Момент 544 Н·м получен из 0,18 кВт передаточным числом 1200. Это тихоходное исполнение: важна не скорость, а тяга — шнеки, густые среды, механизмы поворота. При таком передаточном числе запас по мощности почти никогда не бывает узким местом, а вот радиальную нагрузку на выходном валу и шпоночное соединение проверяют в первую очередь. Мощность совсем небольшая: такие приводы обычно ставят на вспомогательные механизмы, где важнее компактность и присоединительные размеры, чем запас по нагрузке.
Момент 544 Н·м — это усилие около 2720 Н (примерно 277 кгс) на плече 0,2 м от оси выходного вала. Момент значительный: реактивная штанга или жёсткое крепление корпуса обязательны, а шпоночный паз считают на смятие. При насадном исполнении обращают внимание на состояние вала машины — износ посадки быстро выводит узел из строя.
Все исполнения Motovario DRV 040/090 → Все редукторы бренда →
Габаритный и присоединительный чертёж завода — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Прямая замена — редуктор ZR 604/609 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Motovario DRV 040/090 — ZR 604/609, червячный редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 604/609 повторяет присоединительные размеры Motovario DRV 040/090 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 24 месяца. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность модели 0,1–0,8 кВт, передаточное 3–5, тип — червячный. Крутящий момент и точное исполнение зависят от типоразмера — смотрите таблицу выше или уточните у инженера по шильду.
Да, поставляем оригинальные редукторы Motovario под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Motovario и аналог ZR 604/609 за 15 минут.
Как понять, какое исполнение Motovario DRV 040/090 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 604/609 один в один.
Замену Motovario DRV 040/090 на ZR 604/609 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 24 месяца, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Motovario DRV 040/090 | ZR 604/609 |
Смотрите также: все редукторы Motovario (Мотоварио) и аналоги, каталог редукторов, импортозамещение приводов, подбор по параметрам и карточку ZR 604/609. Нужен аналог другого импортного редуктора — пришлите шильд, подберём замену за 15 минут.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
