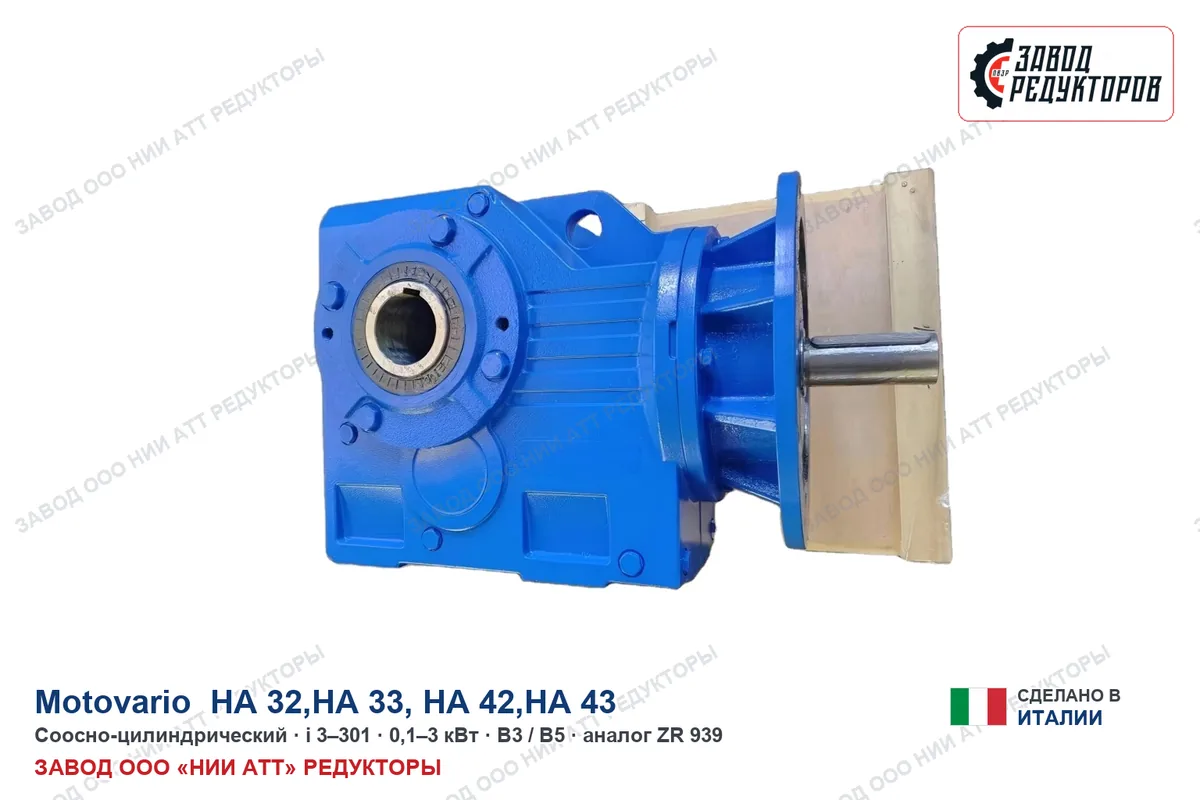

Motovario HA — соосно-цилиндрический мотор-редуктор бренда Motovario. Российский аналог собственного производства — ZR 939 (обозначение ПР 113) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Motovario HA без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений — по мощности, передаточному числу, редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Motovario HA на ZR 939 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Motovario под заказ. Смотрите также все модели Motovario и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы HA 33 F и российский аналог ZR 939 · ПР 113 в этом исполнении ставят там, где момент передают муфтой, цепью или ремнём, а сам редуктор крепится круглый фланец B5. Подбор конфигурации под нагрузку и присоединительные размеры выполняет инженер.
Исполнение F отличается от соседних только выходным узлом и креплением: здесь это сплошной цилиндрический вал со шпонкой, крепление — круглый фланец B5. Габарит корпуса, передаточные числа и момент такие же, как у остальных исполнений типоразмера HA 33, поэтому замена подбирается по присоединительным размерам, а не по букве в обозначении.
На выходе сплошной вал со шпонкой: момент снимается муфтой, звёздочкой или шкивом. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал.
| Обозначение | HA 33 F (пишут также HA 33F) |
| Выходной вал | сплошной цилиндрический вал со шпонкой |
| Крепление | круглый фланец B5 |
| Тип передачи | соосно-цилиндрический — входной и выходной валы на одной оси — самая компактная схема по длине |
| Передаточные числа | 4–6077 |
| Мощность двигателя | 0,12–3 кВт |
| Российская замена | ZR 939 · ПР 113 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера HA 33 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

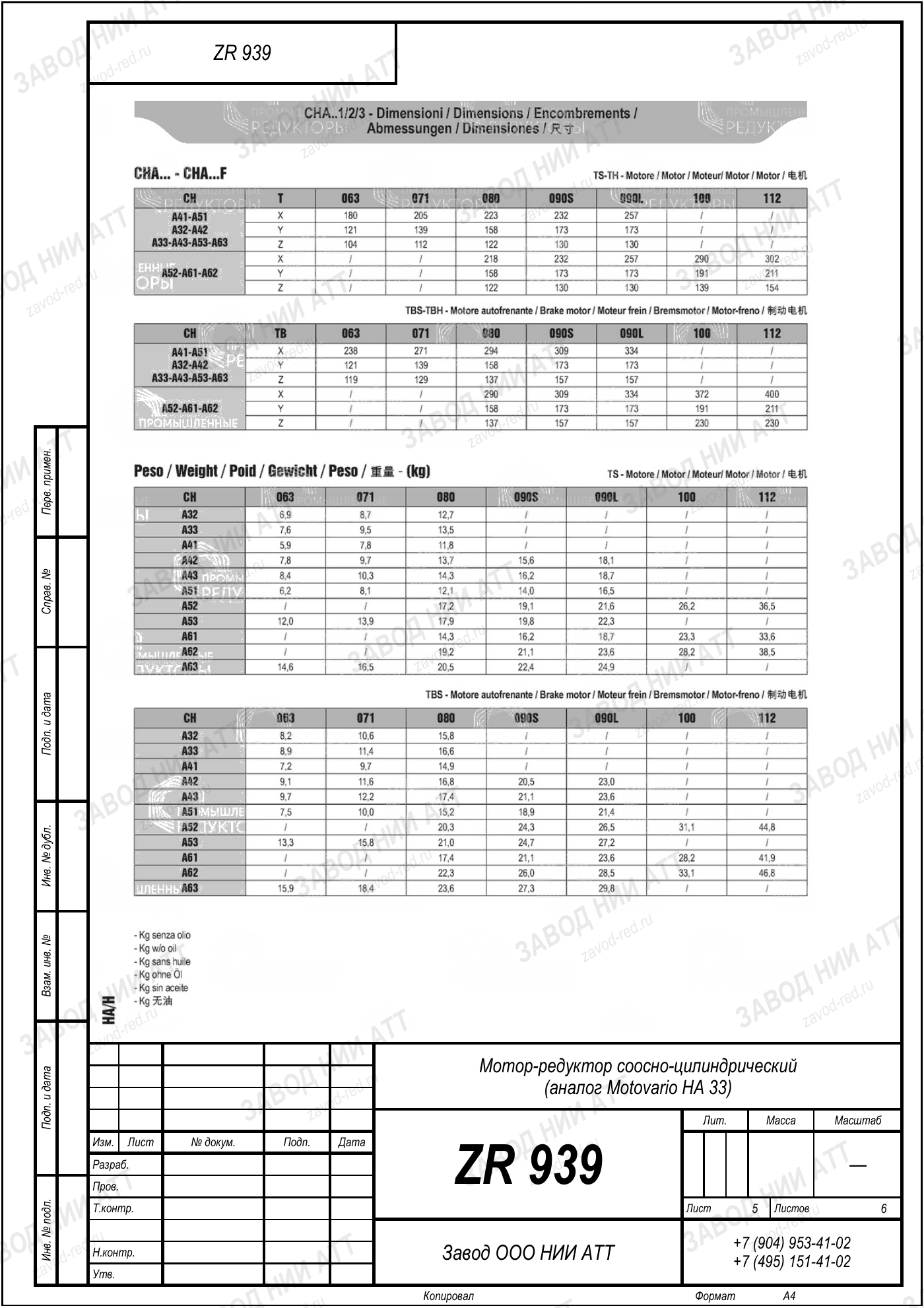

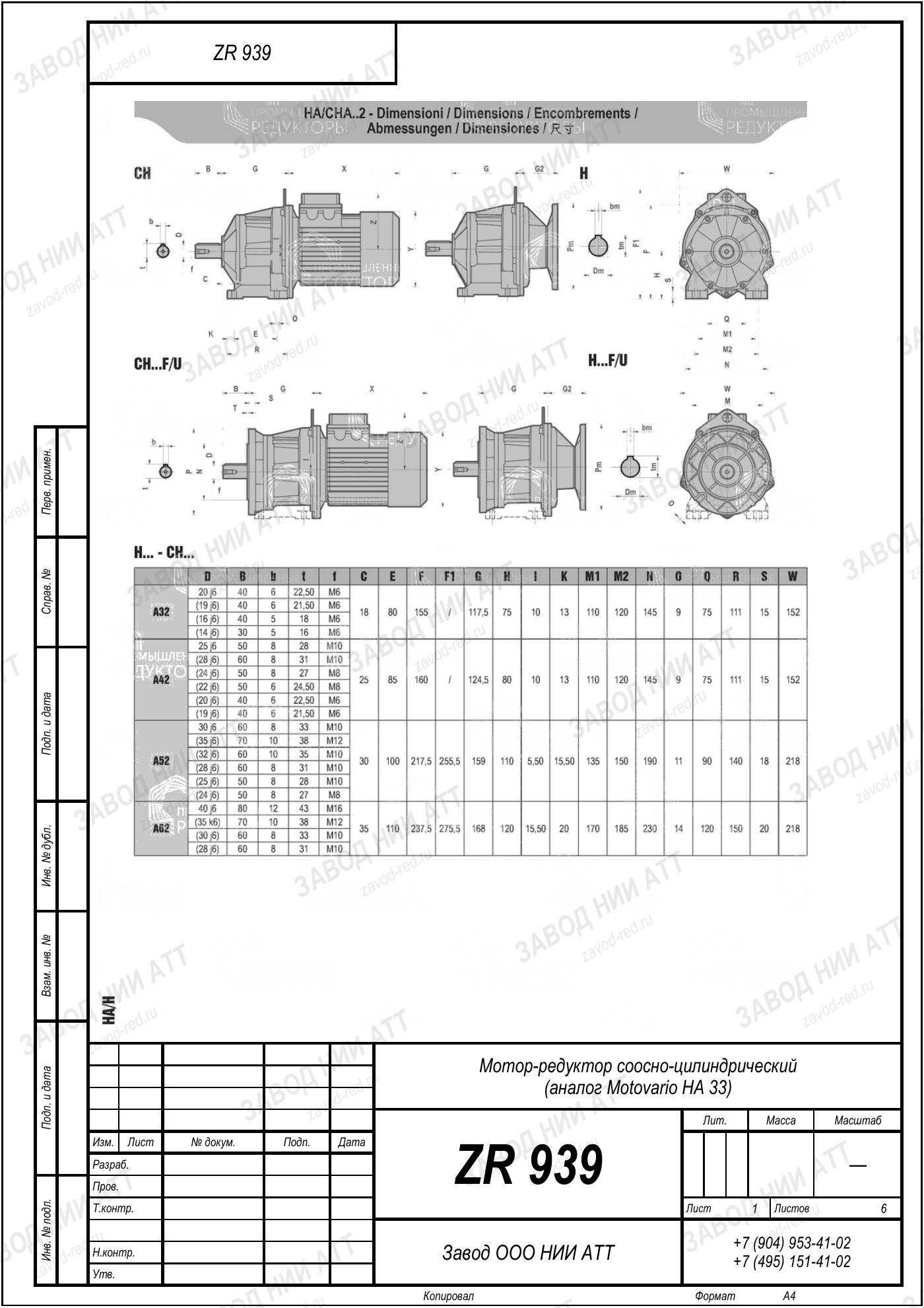

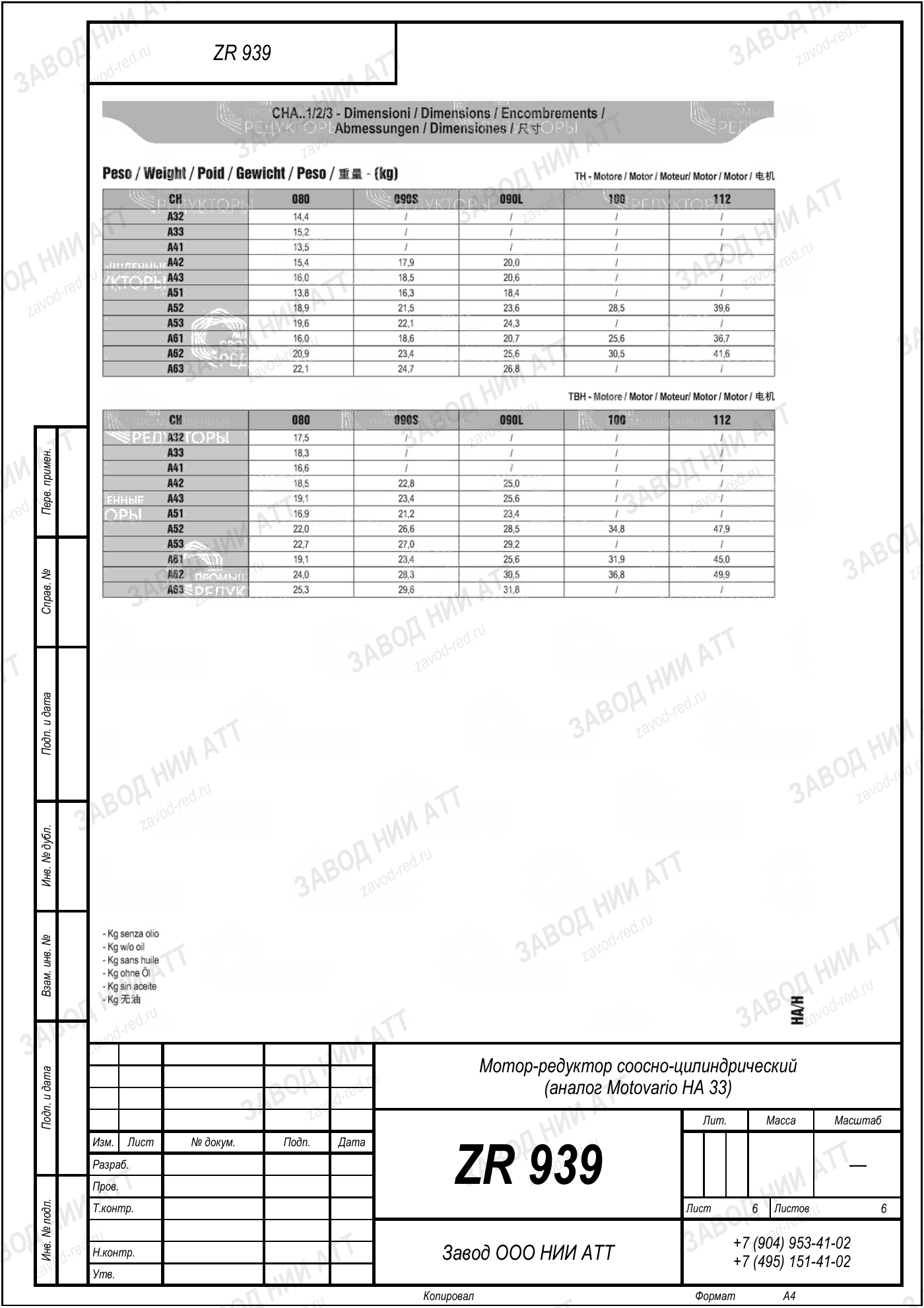

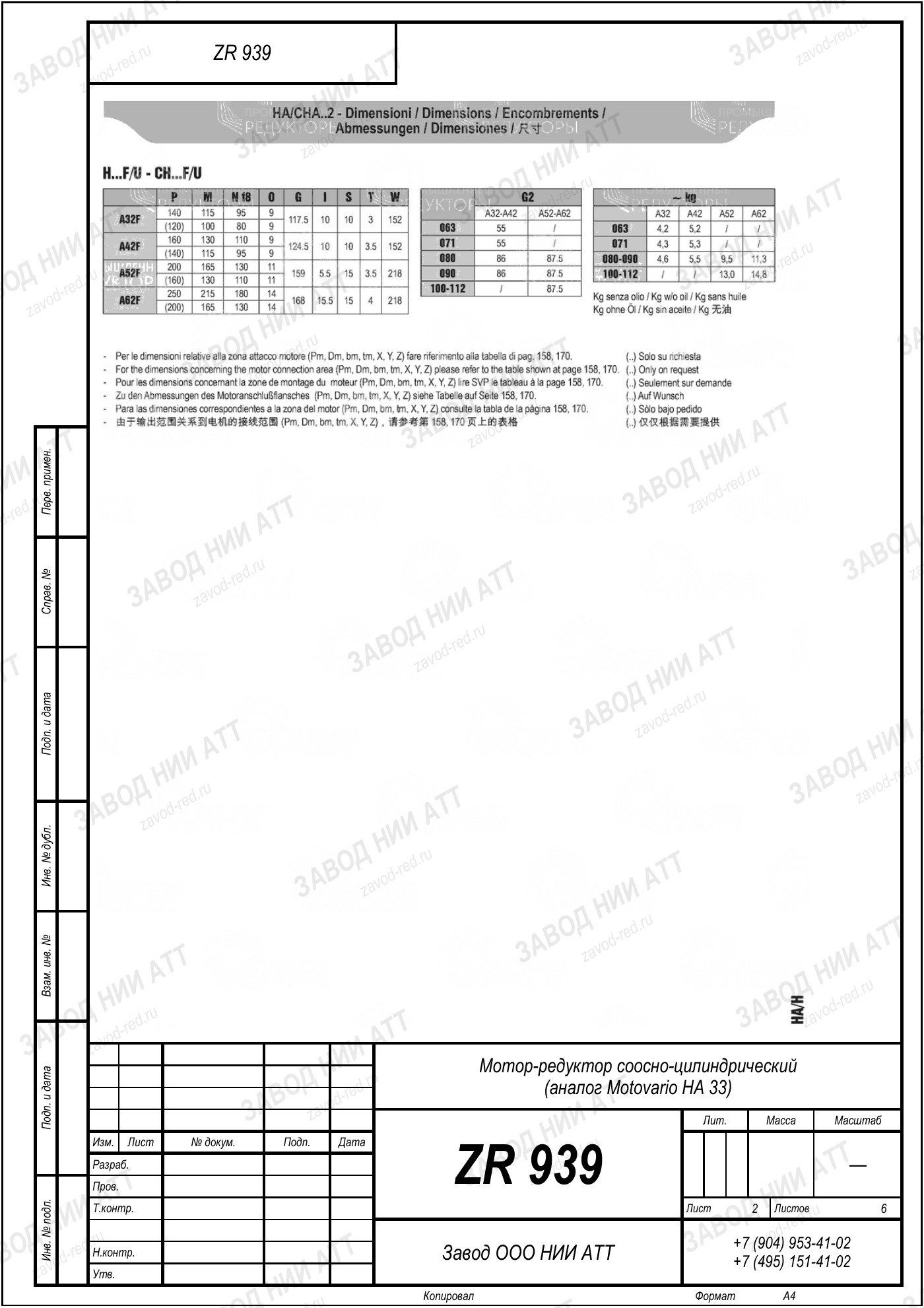

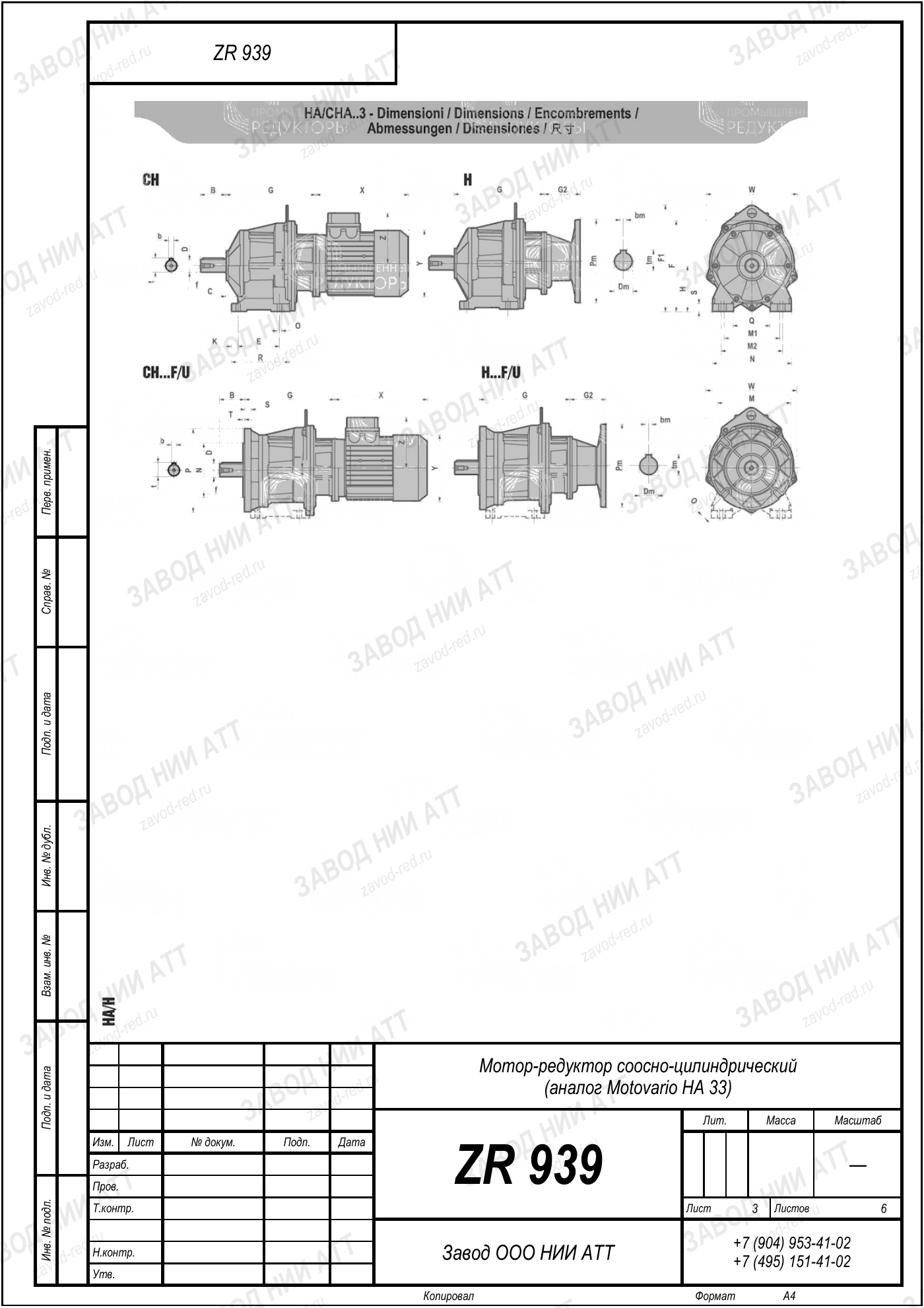

Габаритный и присоединительный чертёж модели Motovario HA — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении HA 33 F зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — HA 33F, и через пробел — HA 33 F, встречается вариант с двигателем (HA 33F DR..). Это одно и то же изделие. Российская замена — ZR 939 · ПР 113: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Чек-лист перед заменой Motovario HA на ZR 939 · ПР 113: шесть проверок, каждая из которых закрывает типовую ошибку подбора.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Спорные позиции закрываем чертежом: высылаем габаритный лист аналога до оплаты, чтобы вы сверили посадочные места со своим узлом.
Монтажное положение ZR 939 · ПР 113 повторяет положение снятого Motovario HA. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для цилиндрических зацеплений применяют минеральное или синтетическое редукторное масло соответствующей вязкости. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера HA 33 общие, поэтому наш аналог ZR 939 · ПР 113 подбирается к любому из них — уточните вал и фланец при заказе.
H — это соосно-цилиндрический редуктор, F — сплошной цилиндрический вал со шпонкой, крепление круглый фланец B5. Цифра HA 33 — типоразмер корпуса: она задаёт габарит, присоединительные размеры и момент.
Механика одна и та же, отличается выходной узел и крепление: у HA 33 F это сплошной цилиндрический вал со шпонкой и круглый фланец B5. Передаточные числа, момент и габарит корпуса совпадают, поэтому российский аналог для них общий — ZR 939 · ПР 113.
Момент и допустимая радиальная нагрузка у типоразмера HA 33 общие для всех исполнений серии. Значение под ваше передаточное число и режим работы инженер считает при подборе — вместе с проверкой консольной нагрузки от муфты, цепи или ремня.
Передаточные числа типоразмера — 4–6077. Мощность двигателя в этом габарите — 0,12–3 кВт. Конкретное сочетание подбираем под требуемые обороты и момент на выходе.
Прямая замена — ZR 939 · ПР 113 производства ООО «НИИ АТТ» (Завод Редукторов, Челябинск). Присоединительные и габаритные размеры совпадают с типоразмером HA 33, исполнение выходного вала и фланца подбираем под ваш узел, переделка рамы не нужна.
Кроме передаточного числа и мощности — диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка, а также диаметр окружности отверстий фланца и посадочный поясок. Пришлите фото шильда и присоединительные размеры: инженер проверит, встаёт ли замена без переделок.
Российский аналог ZR 939 · ПР 113: серийные типоразмеры отгружаем от 3 дней со склада, остальные изготавливаем под заказ — срок называем вместе с ценой. Оригинал HA 33 F возим под заказ, срок зависит от наличия у поставщика.
Цена зависит от передаточного числа, мощности двигателя и исполнения вала, поэтому считаем по конкретной конфигурации. Пришлите параметры — расчёт и КП отправим в течение дня.
Это исполнение выбирают, когда момент передают муфтой, цепью или ремнём, а редуктор крепится круглый фланец B5. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал. Если у вас другой выход или другое крепление — смотрите соседнее исполнение того же типоразмера HA 33: механика у них общая.
Замену подбирают по присоединительным размерам, а не по совпадению момента. Для HA 33 F проверяем: диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка; диаметр окружности отверстий фланца и посадочный поясок; передаточное число из ряда 4–6077; момент и радиальную нагрузку на выходном валу под ваш режим работы; монтажное положение и точку заливки масла.
Российский аналог — ZR 939 · ПР 113 собственного производства: тот же типоразмер соосно-цилиндрический редуктора, совпадают присоединительные размеры, диаметр и вылет вала, фланец. Двигатель ставим на мощность из ряда 0,12–3 кВт, паспорт идёт с фактическими параметрами, гарантия 24 месяца. Калькулятор подбора считает типоразмер по мощности, оборотам, моменту и передаточному числу; каталог показывает всю линейку.
