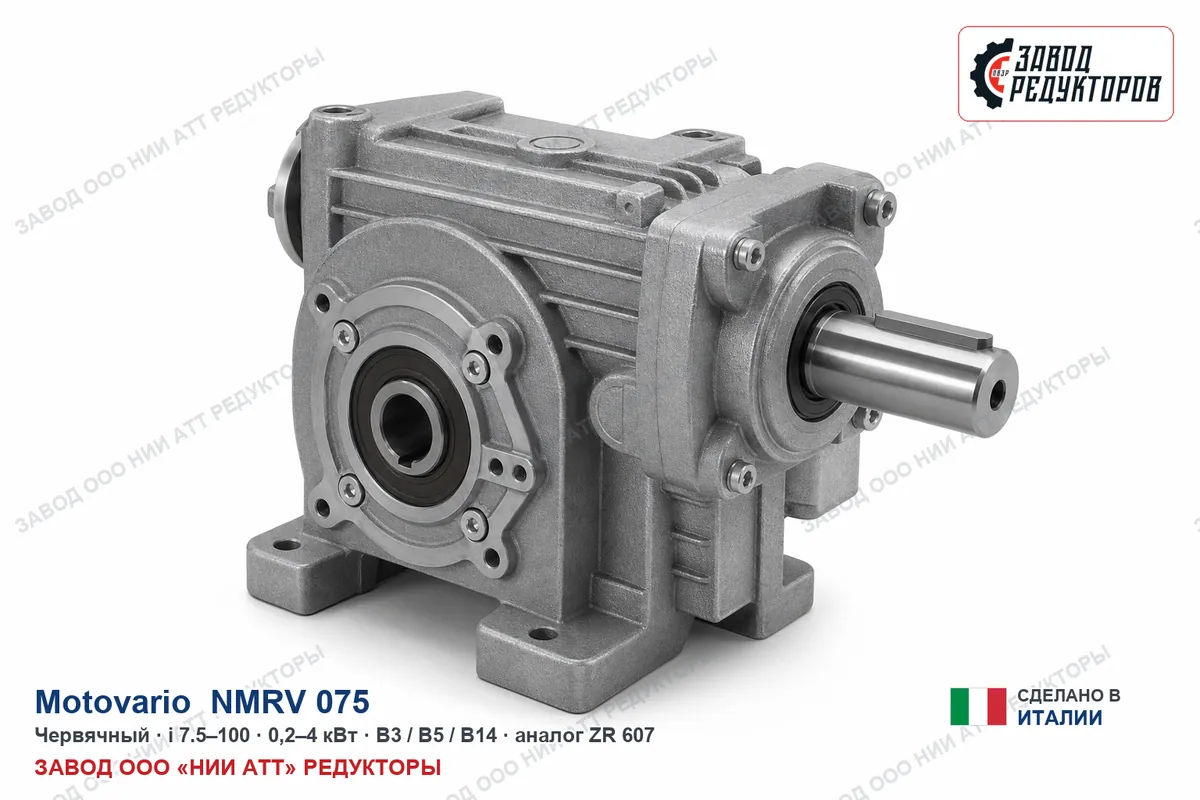

Motovario NMRV 075 FB — червячный мотор-редуктор бренда Motovario. Российский аналог собственного производства — ZR 607 (обозначение ПР 475) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Motovario NMRV 075 FB без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,2–4 кВт, передаточное число 8–1, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Motovario NMRV 075 FB на ZR 607 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Motovario под заказ. Смотрите также все модели Motovario и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы NMRV 075 FB и российский аналог ZR 607 · ПР 475 в этом исполнении ставят там, где редуктор надевается прямо на вал машины и муфту ставить негде, а сам редуктор крепится выходной фланец типа FB. Подбор конфигурации под нагрузку и присоединительные размеры выполняет инженер.
Исполнение FB отличается от соседних только выходным узлом и креплением: здесь это полый вал со шпоночным пазом, крепление — выходной фланец типа FB. Габарит корпуса, передаточные числа и момент такие же, как у остальных исполнений типоразмера NMRV 075, поэтому замена подбирается по присоединительным размерам, а не по букве в обозначении.
Редуктор садится полым валом прямо на вал приводимого механизма, момент передаёт шпонка. Выходной фланец исполнения FB: редуктор притягивается к машине через фланец на стороне выходного вала. Типы фланцев отличаются диаметром и расположением отверстий, между собой не взаимозаменяемы. Не нужны муфта и точная соосность — привод собирается на месте за один установ.
| Обозначение | NMRV 075 FB (пишут также NMRV 075FB) |
| Выходной вал | полый вал со шпоночным пазом |
| Крепление | выходной фланец типа FB |
| Тип передачи | червячный — червячная пара, оси под 90°, полый выходной вал со шпоночным пазом |
| Передаточные числа | 7,5–100 |
| Мощность двигателя | 0,2–4 кВт |
| Российская замена | ZR 607 · ПР 475 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера NMRV 075 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.
Габаритный и присоединительный чертёж модели Motovario NMRV 075 FB — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении NMRV 075 FB зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — NMRV 075FB, и через пробел — NMRV 075 FB, встречается вариант с двигателем (NMRV 075FB DR..). Это одно и то же изделие. Российская замена — ZR 607 · ПР 475: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Чек-лист перед заменой Motovario NMRV 075 FB на ZR 607 · ПР 475: шесть проверок, каждая из которых закрывает типовую ошибку подбора.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Спорные позиции закрываем чертежом: высылаем габаритный лист аналога до оплаты, чтобы вы сверили посадочные места со своим узлом.
Монтажное положение ZR 607 · ПР 475 повторяет положение снятого Motovario NMRV 075. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера NMRV 075 общие, поэтому наш аналог ZR 607 · ПР 475 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| NMRV 075 | базовое исполнение |
| NMRV 075 FA | полый вал со шпоночным пазом, выходной фланец типа FA |
| NMRV 075 FB — эта страница | полый вал со шпоночным пазом, выходной фланец типа FB |
NMRV — это червячный редуктор, FB — полый вал со шпоночным пазом, крепление выходной фланец типа FB. Цифра NMRV 075 — типоразмер корпуса: она задаёт габарит, присоединительные размеры и момент.
Механика одна и та же, отличается выходной узел и крепление: у NMRV 075 FB это полый вал со шпоночным пазом и выходной фланец типа FB. Передаточные числа, момент и габарит корпуса совпадают, поэтому российский аналог для них общий — ZR 607 · ПР 475.
Момент и допустимая радиальная нагрузка у типоразмера NMRV 075 общие для всех исполнений серии. Значение под ваше передаточное число и режим работы инженер считает при подборе — вместе с проверкой консольной нагрузки от муфты, цепи или ремня.
Передаточные числа типоразмера — 7,5–100. Мощность двигателя в этом габарите — 0,2–4 кВт. Конкретное сочетание подбираем под требуемые обороты и момент на выходе.
Прямая замена — ZR 607 · ПР 475 производства ООО «НИИ АТТ» (Завод Редукторов, Челябинск). Присоединительные и габаритные размеры совпадают с типоразмером NMRV 075, исполнение выходного вала и фланца подбираем под ваш узел, переделка рамы не нужна.
Кроме передаточного числа и мощности — диаметр вала машины и длину посадочной части: полый вал подбирается по ним, а не по моменту, а также тип фланца — FB и соседние исполнения имеют разные присоединительные размеры. Пришлите фото шильда и присоединительные размеры: инженер проверит, встаёт ли замена без переделок.
Российский аналог ZR 607 · ПР 475: серийные типоразмеры отгружаем от 3 дней со склада, остальные изготавливаем под заказ — срок называем вместе с ценой. Оригинал NMRV 075 FB возим под заказ, срок зависит от наличия у поставщика.
Цена зависит от передаточного числа, мощности двигателя и исполнения вала, поэтому считаем по конкретной конфигурации. Пришлите параметры — расчёт и КП отправим в течение дня.
Это исполнение выбирают, когда редуктор надевается прямо на вал машины и муфту ставить негде, а редуктор крепится выходной фланец типа FB. Не нужны муфта и точная соосность — привод собирается на месте за один установ. Если у вас другой выход или другое крепление — смотрите соседнее исполнение того же типоразмера NMRV 075: механика у них общая.
Замену подбирают по присоединительным размерам, а не по совпадению момента. Для NMRV 075 FB проверяем: диаметр вала машины и длину посадочной части: полый вал подбирается по ним, а не по моменту; тип фланца — FB и соседние исполнения имеют разные присоединительные размеры; передаточное число из ряда 7,5–100; момент и радиальную нагрузку на выходном валу под ваш режим работы; монтажное положение и точку заливки масла.
Российский аналог — ZR 607 · ПР 475 собственного производства: тот же типоразмер червячный редуктора, совпадают присоединительные размеры, диаметр и вылет вала, фланец. Двигатель ставим на мощность из ряда 0,2–4 кВт, паспорт идёт с фактическими параметрами, гарантия 24 месяца. Калькулятор подбора считает типоразмер по мощности, оборотам, моменту и передаточному числу; каталог показывает всю линейку.
