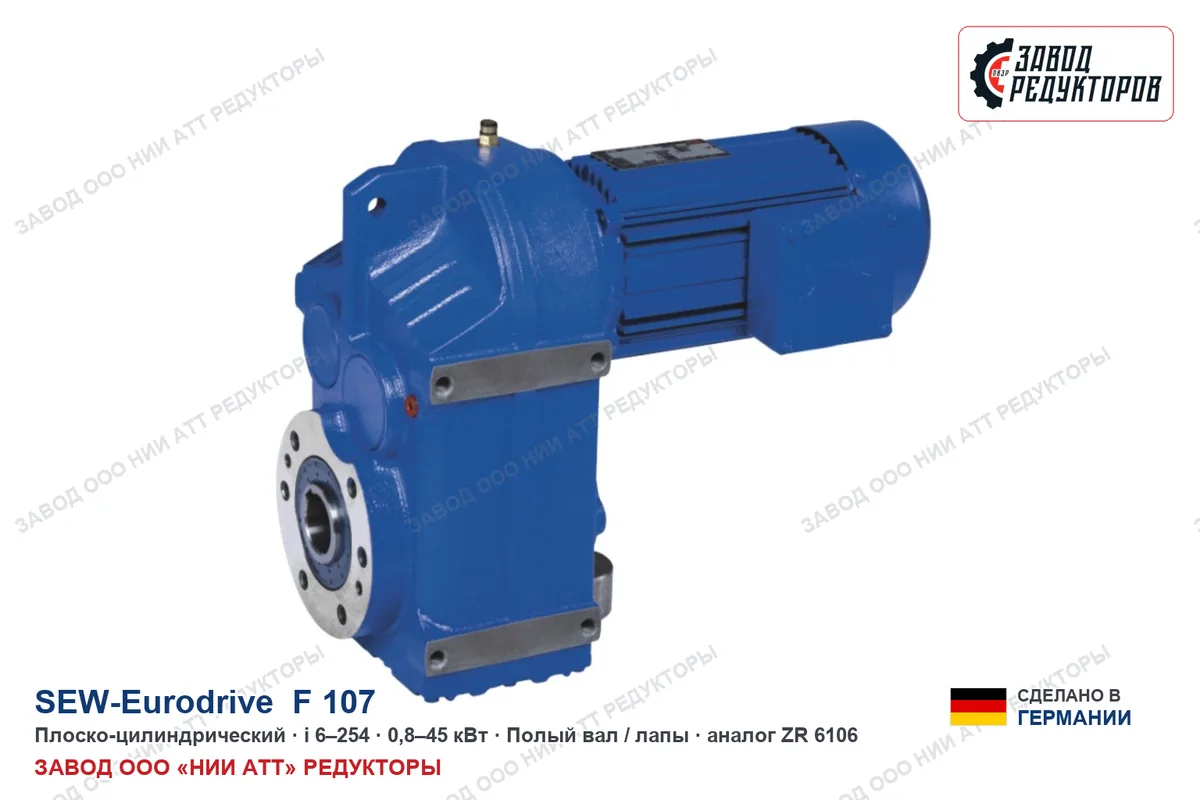

Это тихоходное исполнение SEW F 107: передаточное i=101,38 с двигателем 11 кВт даёт 14 об/мин на выходе. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такие обороты ставят в приводы густых сред: шнеки, скребковые транспортёры, мешалки. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Место серии в линейке. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. 34 передаточных на SEW F 107: с 6,22 ряд начинается, на 254,4 заканчивается. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=117,94 (12 об/мин), вверх — i=92,47 (16 об/мин). По двигателю ряд идёт от 0,75 до 45 кВт, здесь 11 кВт — 10-я мощность из 16. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала SEW F 107 и нашим ZR 6106 с теми же присоединительными размерами.

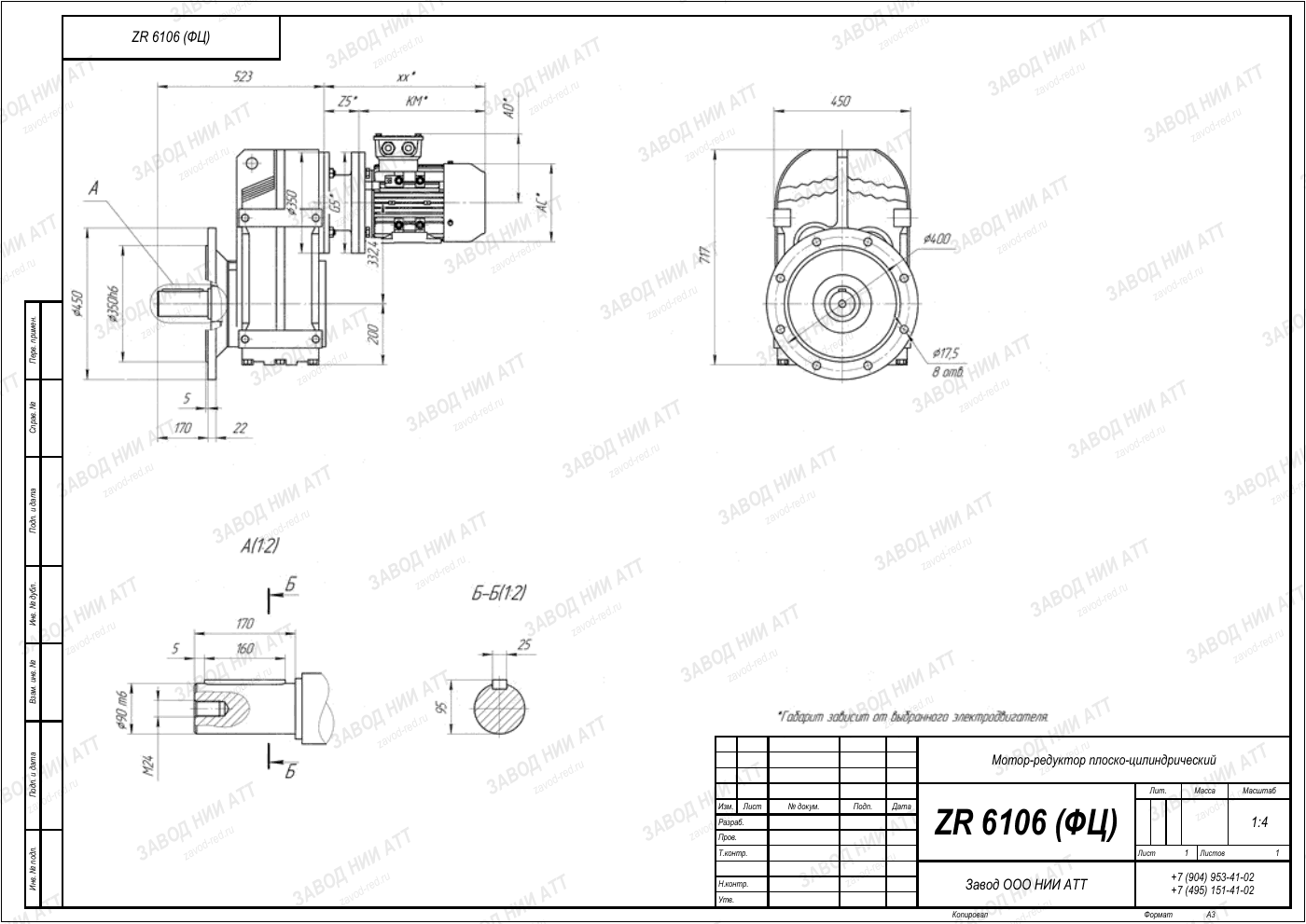

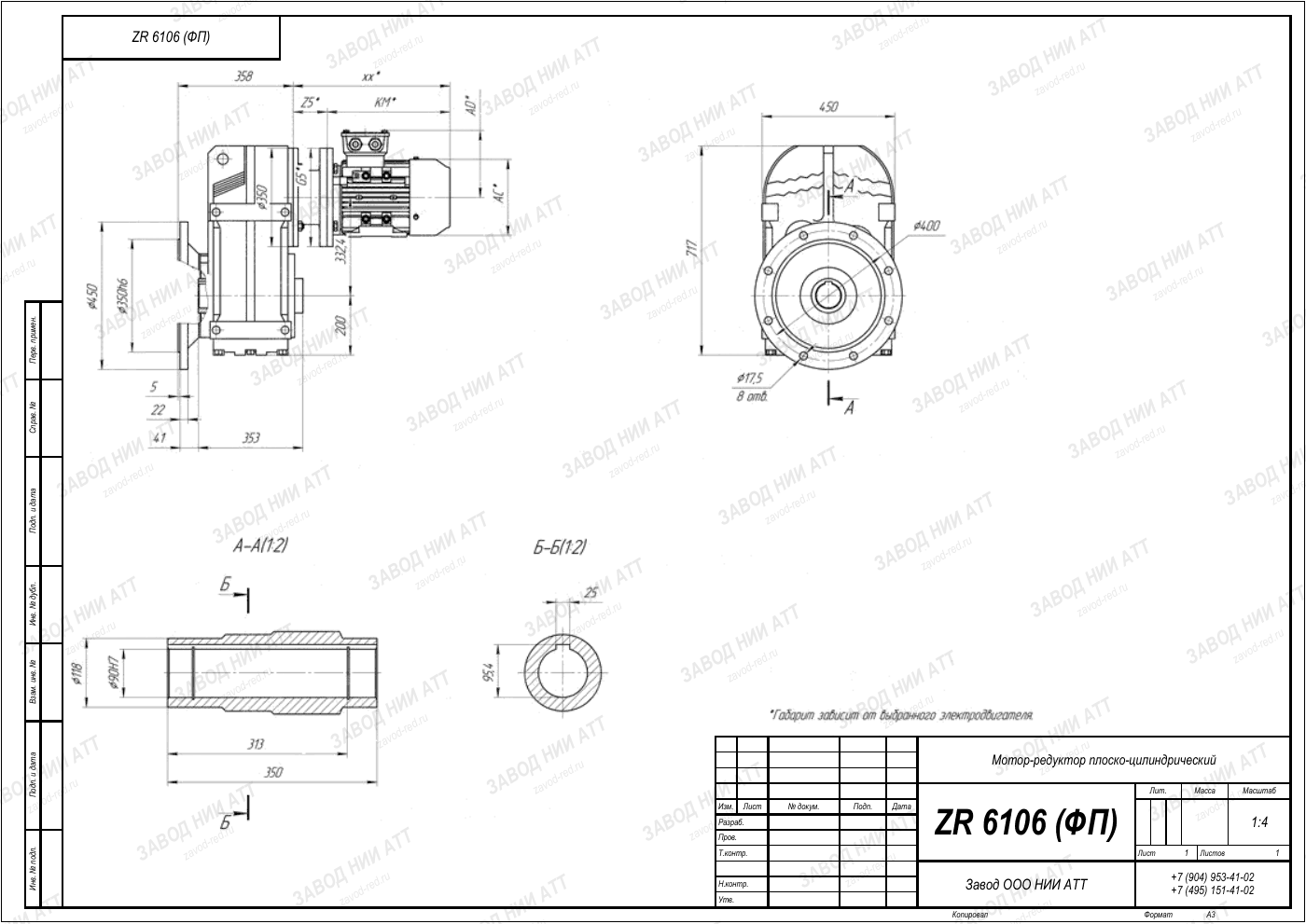

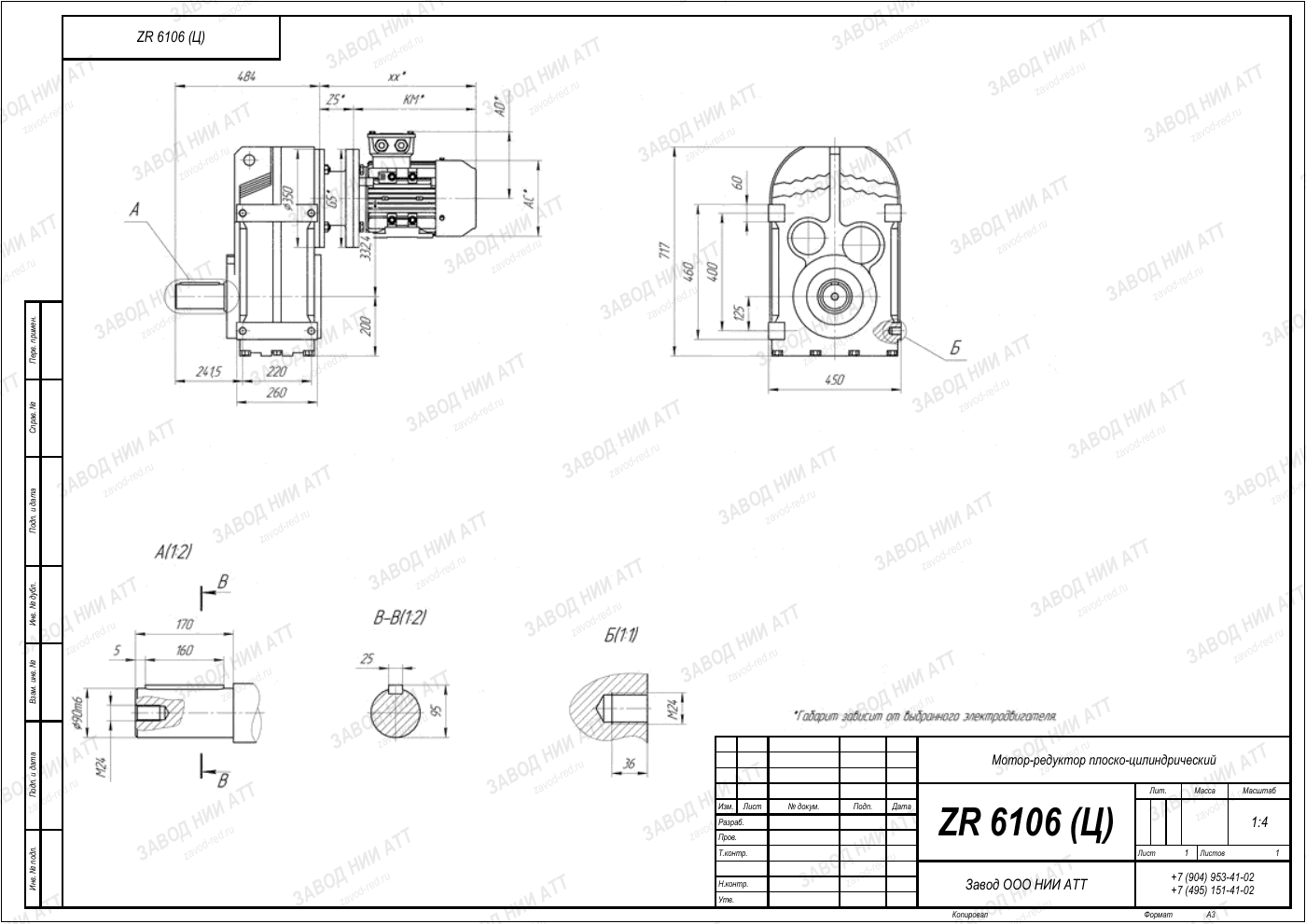

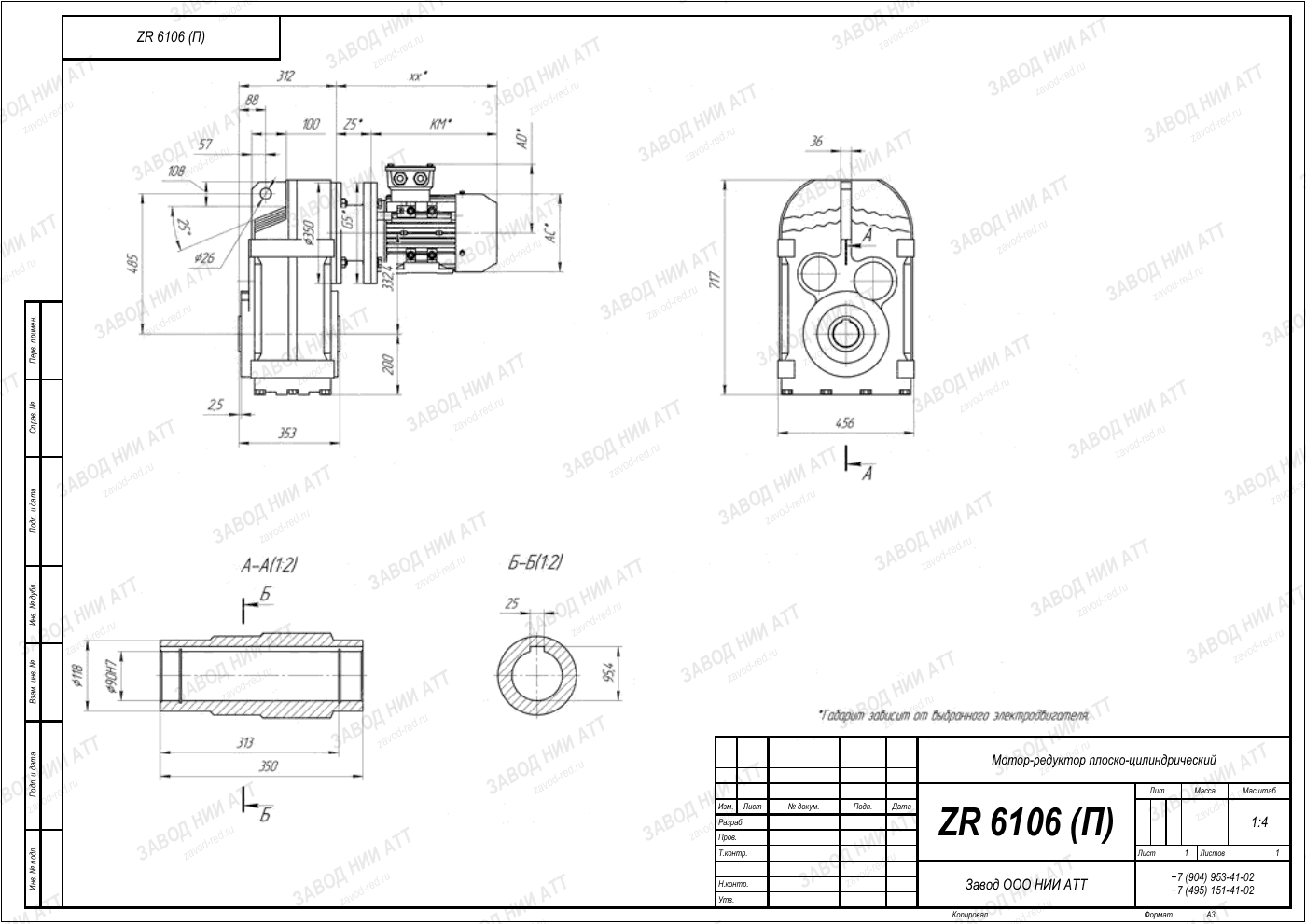

Чертёж оригинала SEW F 107 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 6106: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
SEW F 107 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | F | индекс серии читается как тип редуктора: плоско-цилиндрический |
|---|---|---|
| Типоразмер | 107 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=101,38 | подобрано под нужные выходные обороты; в пределах модели доступно 6–254 |
| Мощность двигателя | 11 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,8–45 кВт |
| Исполнения | FA 107, FAF 107, FH 107, FF 107 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 101,38 — отсюда 14 об/мин на выходе, и мощность двигателя 11 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 6106. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 107 встречается в обозначениях FA 107 — с полым валом; FAF 107 — полый вал и круглый фланец; FH 107 — полый вал со стяжным диском; FF 107 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA107, FAF107, FH107, FF107. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 6106 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду SEW F 107 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Чтобы ZR 6106 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Тот же SEW F 107, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 101,38 — это отношение входной скорости к выходной.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 11 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 6106 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Позиция определяется парой «передаточное и мощность». У соседних исполнений SEW F 107 обороты другие: выше передаточное — медленнее вал и больше момент.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
У SEW F 107 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — тихоходное исполнение: 14 об/мин на выходе. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 6106.
