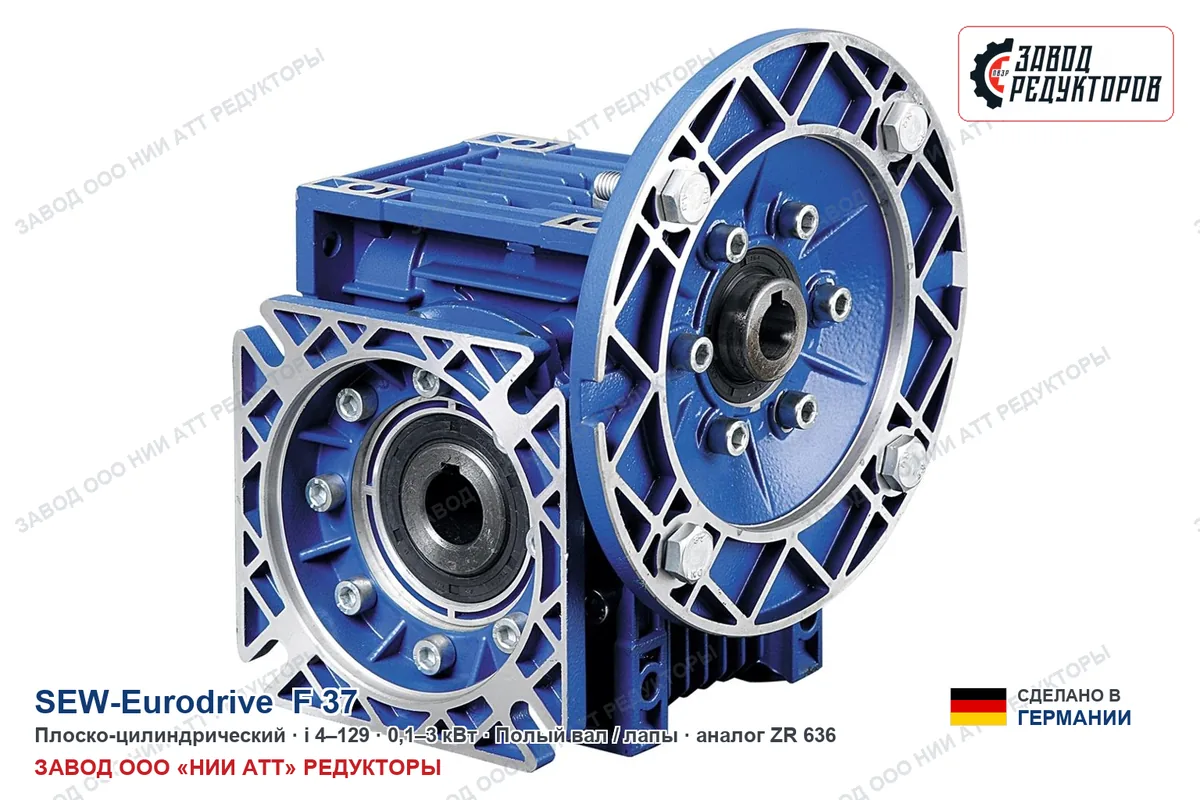

SEW F 37 i=100,36 с двигателем 0,12 кВт — тихоходное исполнение, 14 об/мин на выходе при моменте 83 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такие обороты нужны в приводах густых сред: шнеки, скребковые транспортёры, мешалки, момент средний — под задачи транспортёров средней производительности и мешалок. Помните: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Чем отличается серия. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Что даёт эта позиция на машине. При 14 об/мин и моменте 83 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,15 м/с при тяговом усилии 830 Н; через шкив ⌀160 мм на выходной вал придёт около 1038 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 0,12 кВт фланец IEC 63. Ток около 0,5 А — если пускатель на линии слабее, менять придётся и его. Тихоходный вал проворачивается за 4,3 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Под нужные обороты у SEW F 37 есть из чего выбрать: 36 передаточных, от 3,77 до 128,51. Это исполнение 34-е по счёту: следующая ступень вниз по скорости — i=117,88 (12 об/мин), вверх — i=88,53 (16 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал SEW F 37 везём под заказ. Наш ZR 636 повторяет посадочные размеры — основание и обвязка остаются прежними.

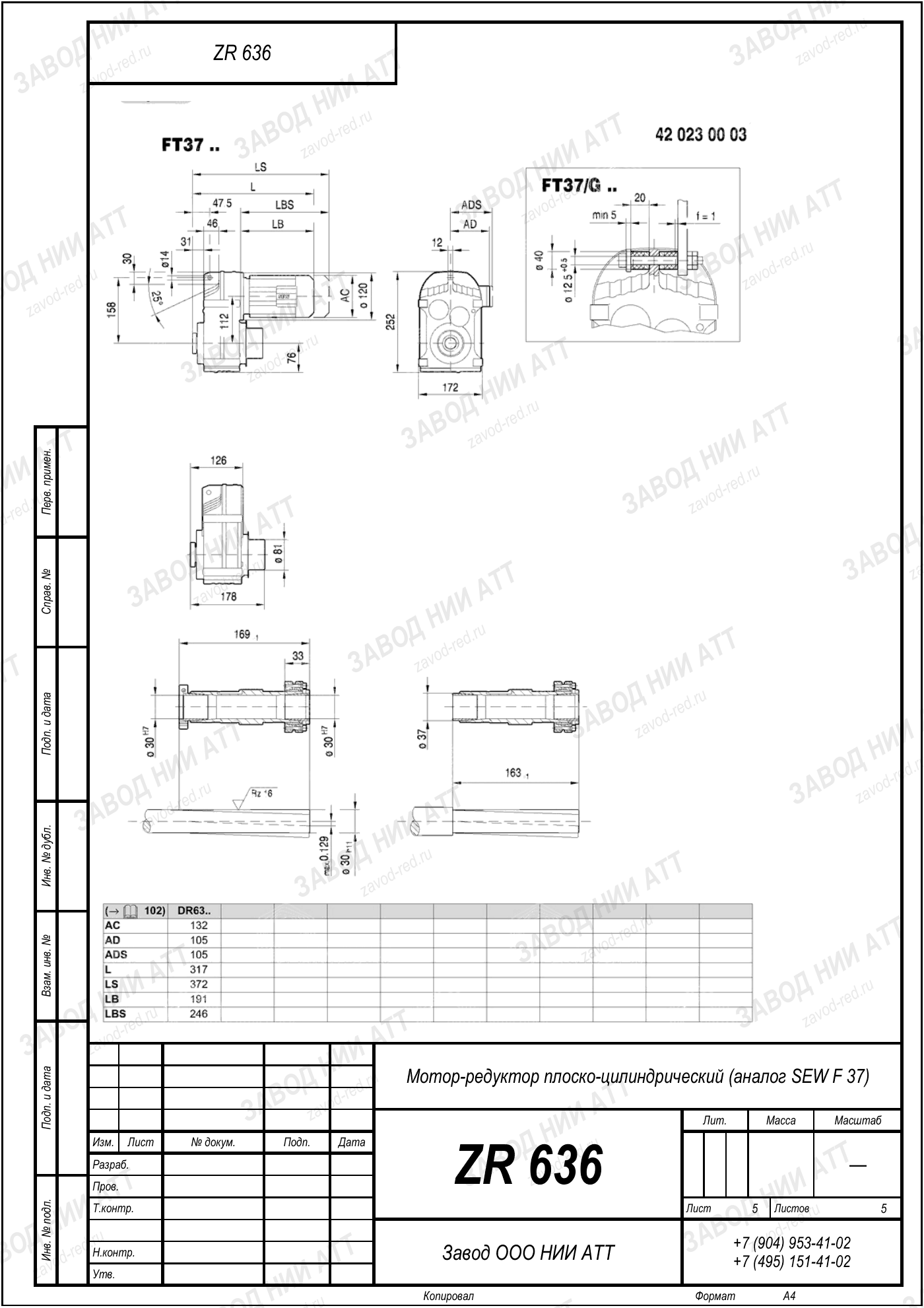

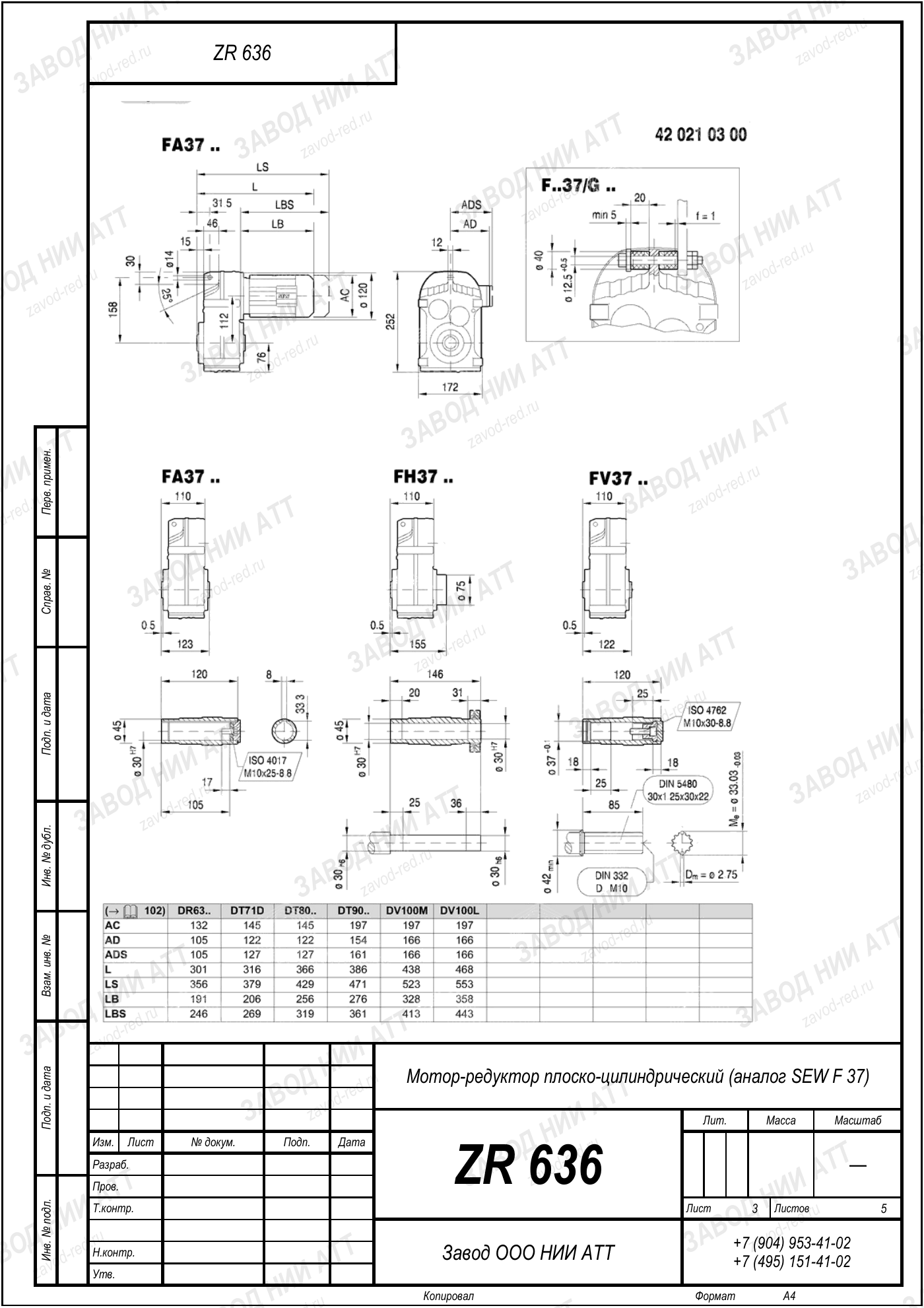

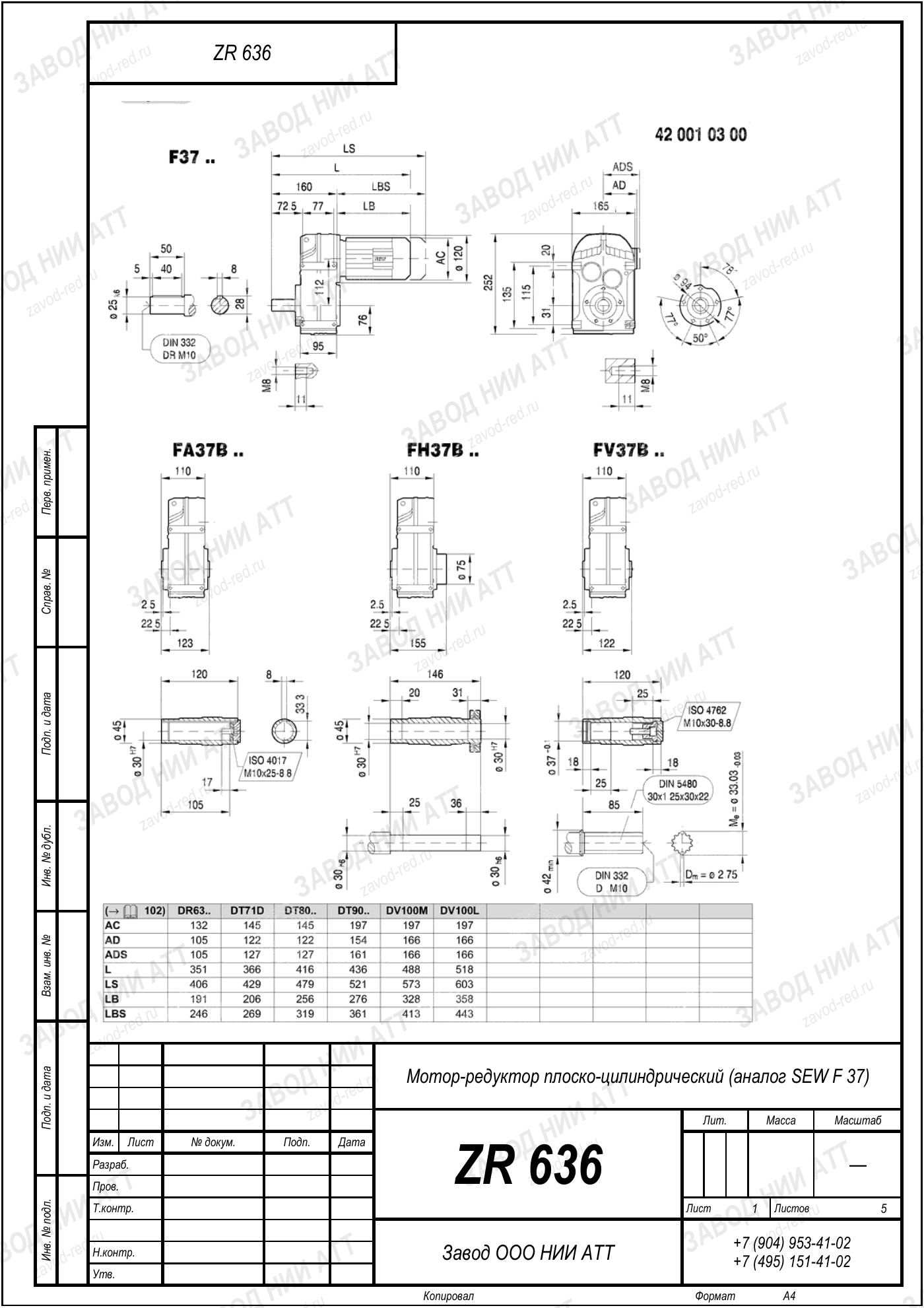

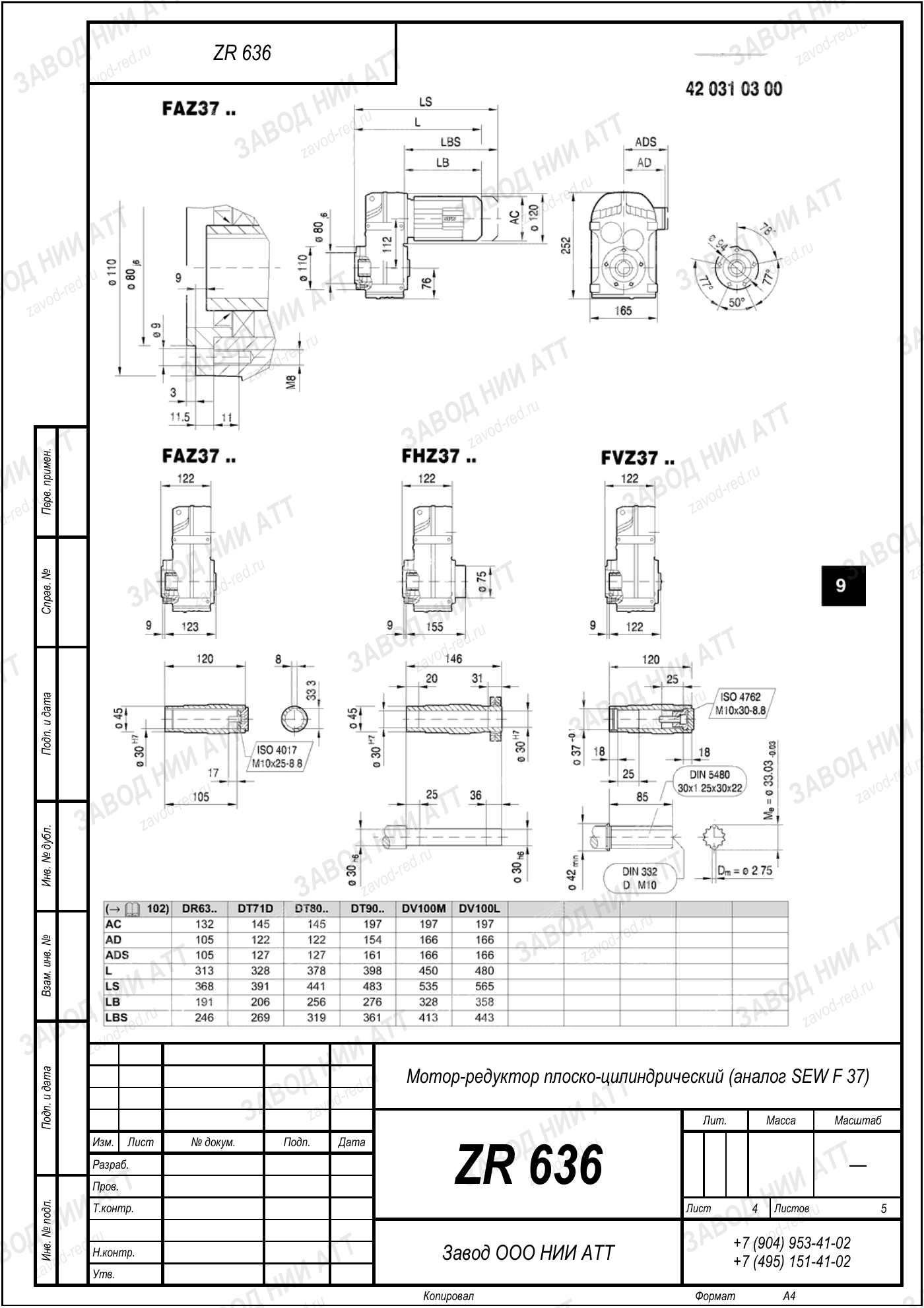

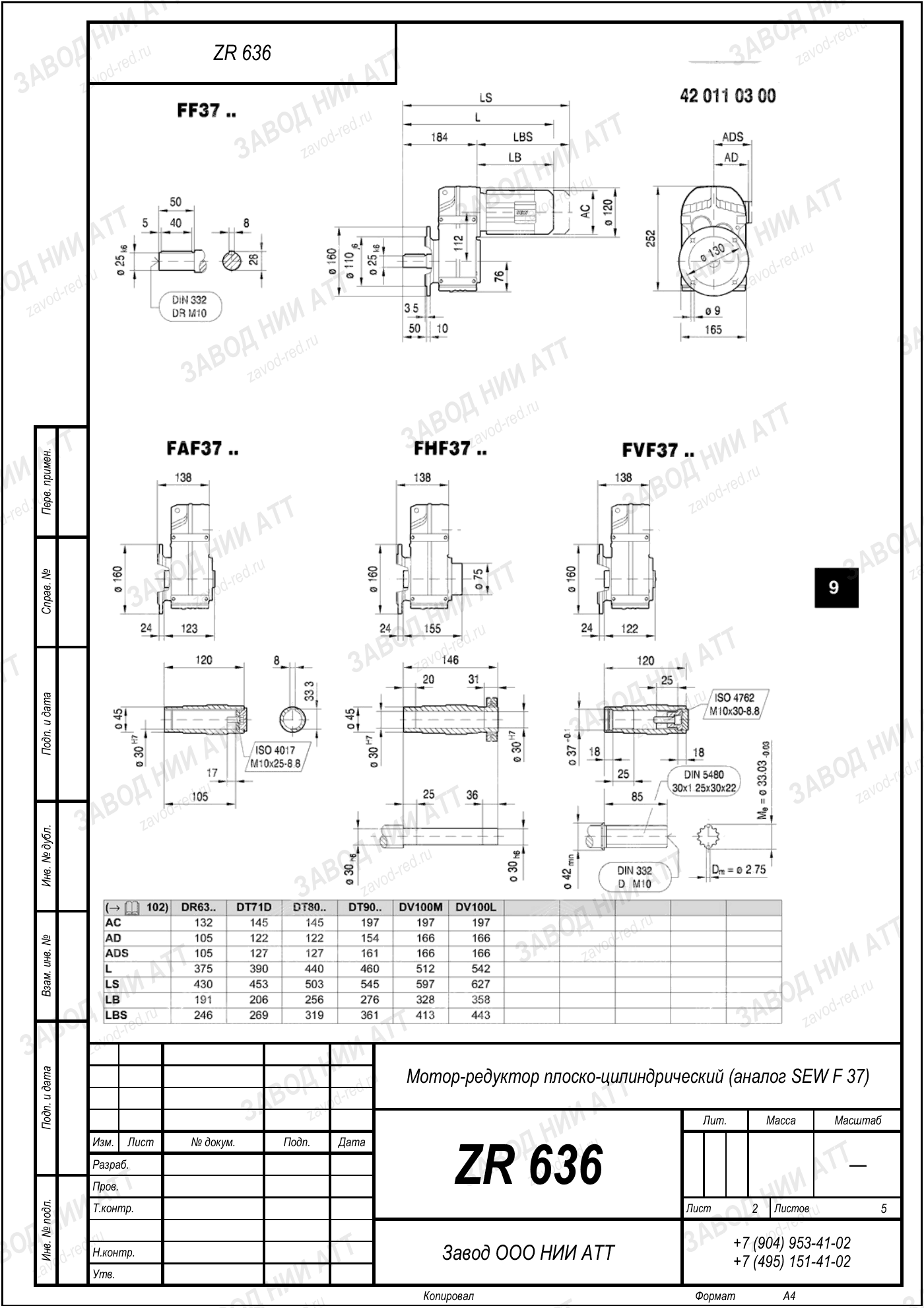

Габаритный и присоединительный чертёж модели SEW F 37 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW F 37 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | F | показывает, какая передача внутри корпуса — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 37 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=100,36 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 0,12 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,1–3 кВт |
| Момент на выходе | 83 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | FA 37, FAF 37, FH 37, FF 37 | исполнение меняет выход и крепление, передаточное число не трогает |
Позицию внутри ряда задают два числа: передаточное 100,36 — отсюда 14 об/мин на выходе, и мощность двигателя 0,12 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
По нашему ряду это ZR 636; проверяем по четырём числам, а не по созвучию обозначений.
Тот же типоразмер 37 встречается в обозначениях FA 37 — с полым валом; FAF 37 — полый вал и круглый фланец; FH 37 — полый вал со стяжным диском; FF 37 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA37, FAF37, FH37, FF37. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 636 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
На замену ставим ZR 636: считаем по моменту и передаточному, а не по каталожному коду.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Одного регламента на всю модель не бывает: тихоходное исполнение обслуживают по своему графику. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Тот же SEW F 37, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 83 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,12 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 636 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните 14 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SEW F 37.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
В ряду SEW F 37 десятки исполнений, и путают их часто. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 83 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 636.
