Ступень i=109,49 в корпусе SEW F 87 с двигателем 1,5 кВт даёт 13 об/мин; по классу это тихоходное исполнение. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такие обороты ставят в приводы густых сред: шнеки, скребковые транспортёры, мешалки. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Про серию. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Вилка передаточных у SEW F 87 — от 4,12 до 270,68, внутри 38 ступеней. Это исполнение 29-е по счёту: следующая ступень вниз по скорости — i=123,29 (12 об/мин), вверх — i=97,89 (15 об/мин). По двигателю ряд идёт от 0,37 до 22 кВт, здесь 1,5 кВт — 5-я мощность из 15. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.

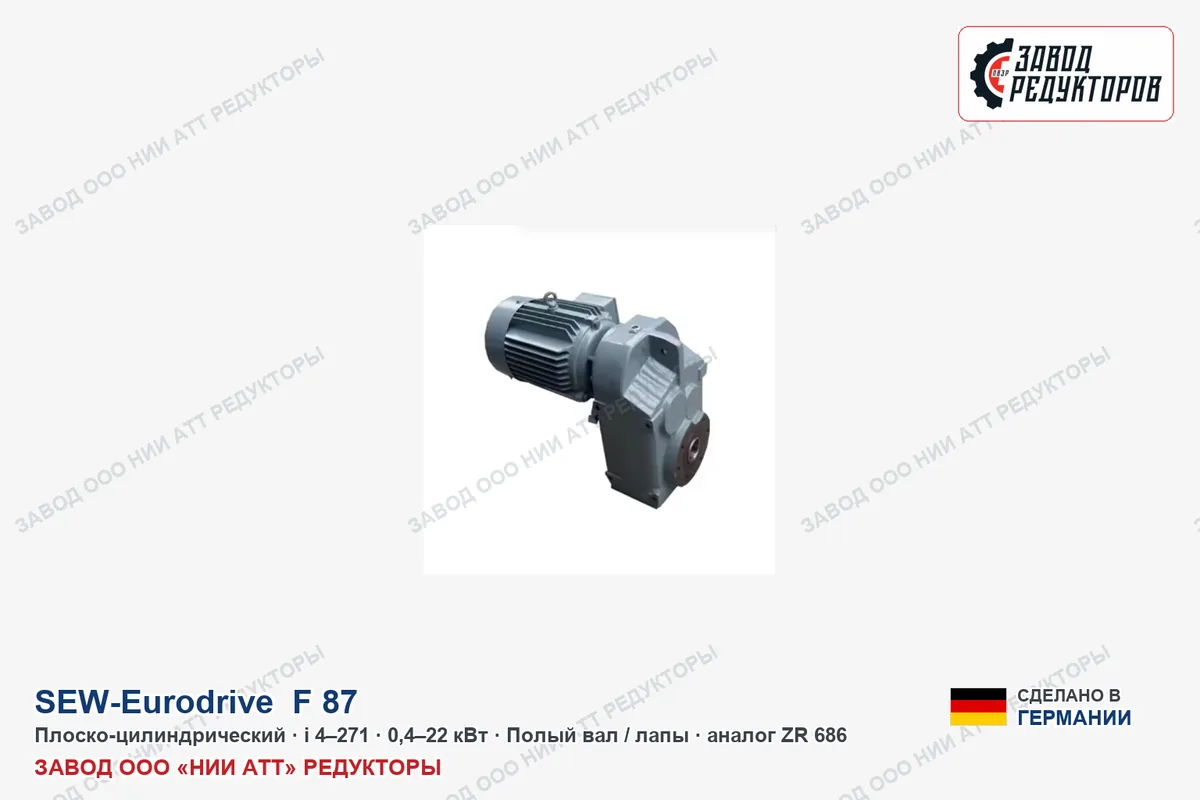

SEW F 87 поставляем под заказ; наш аналог — ZR 686, встаёт на штатное место без переделки рамы.

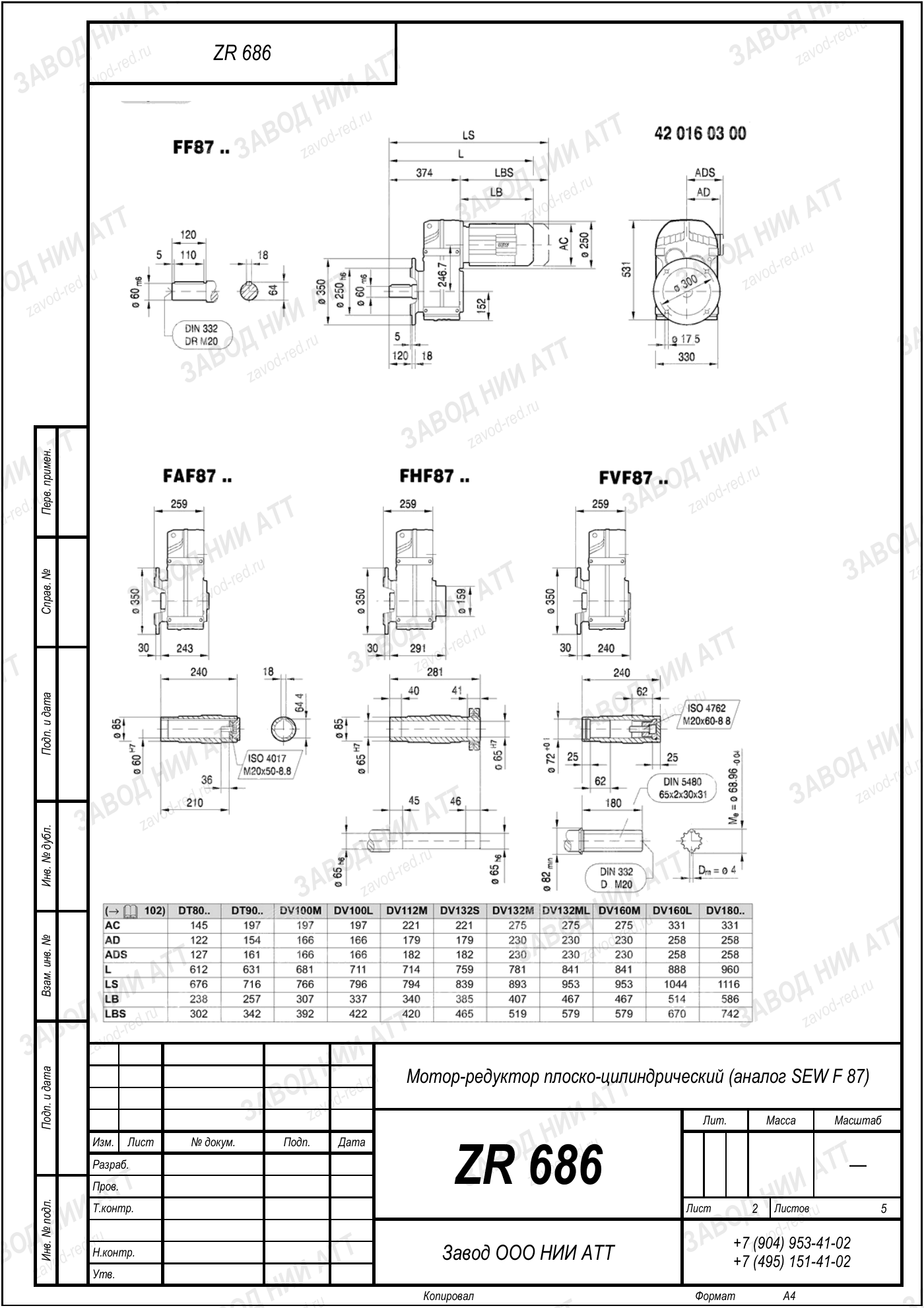

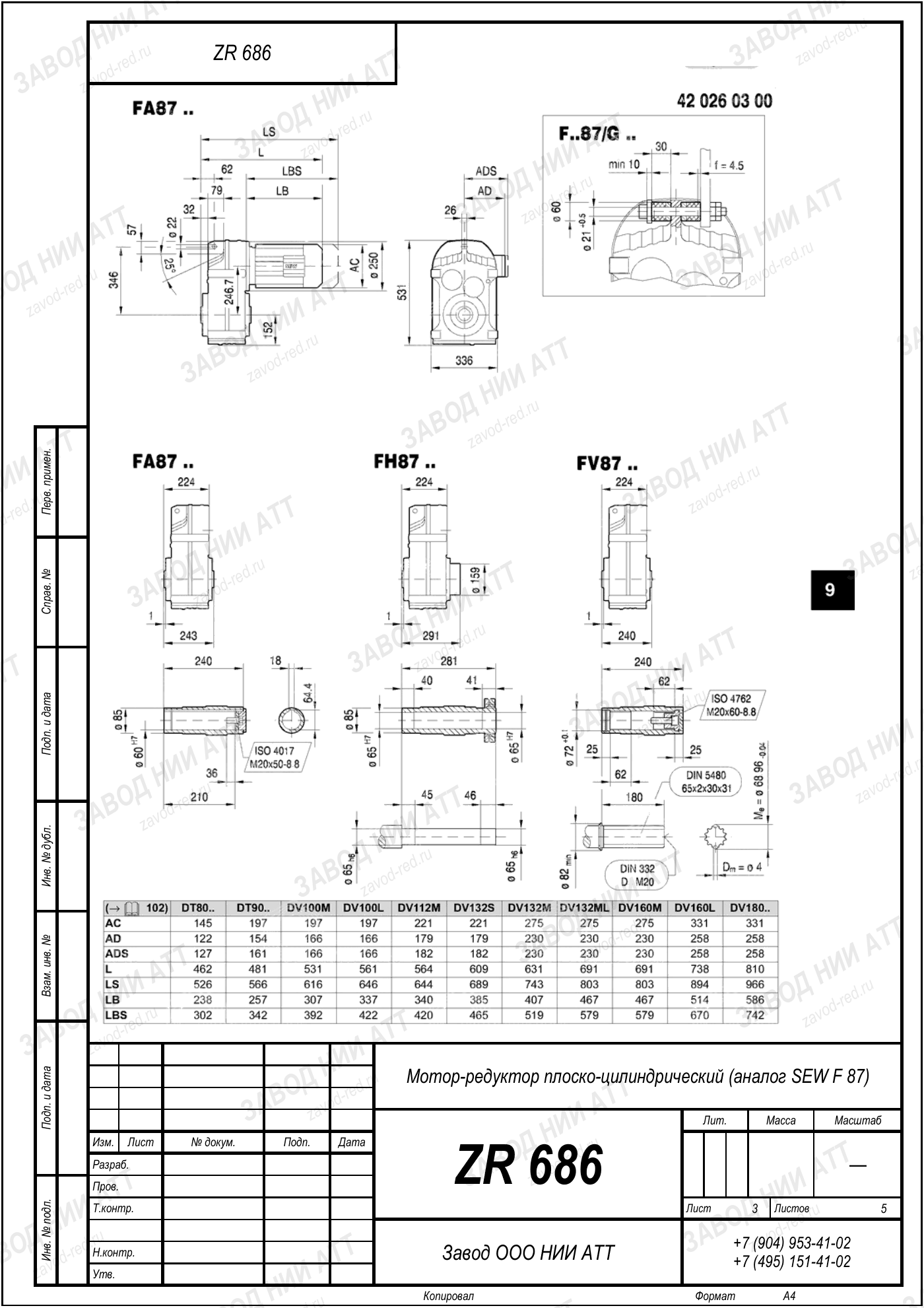

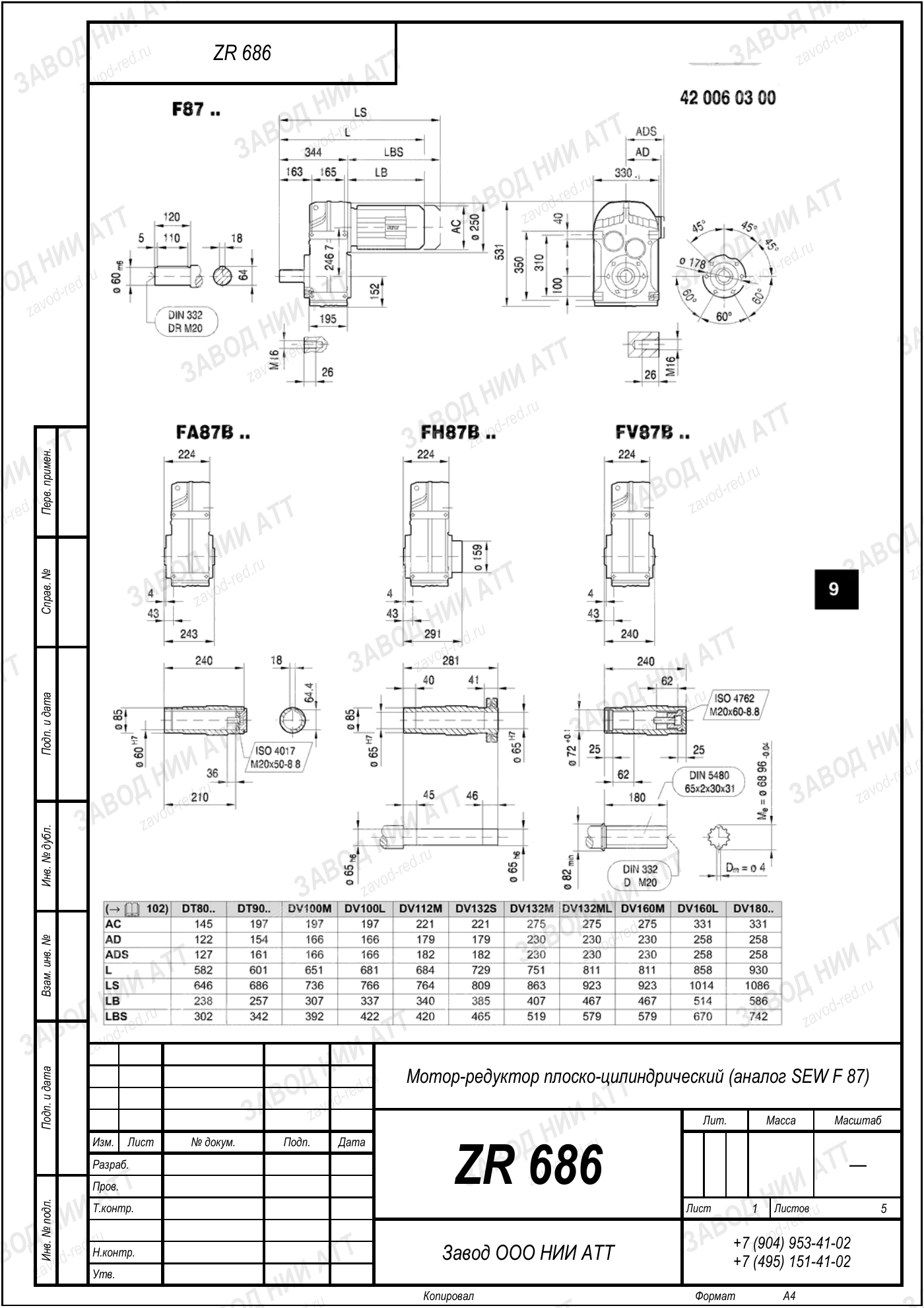

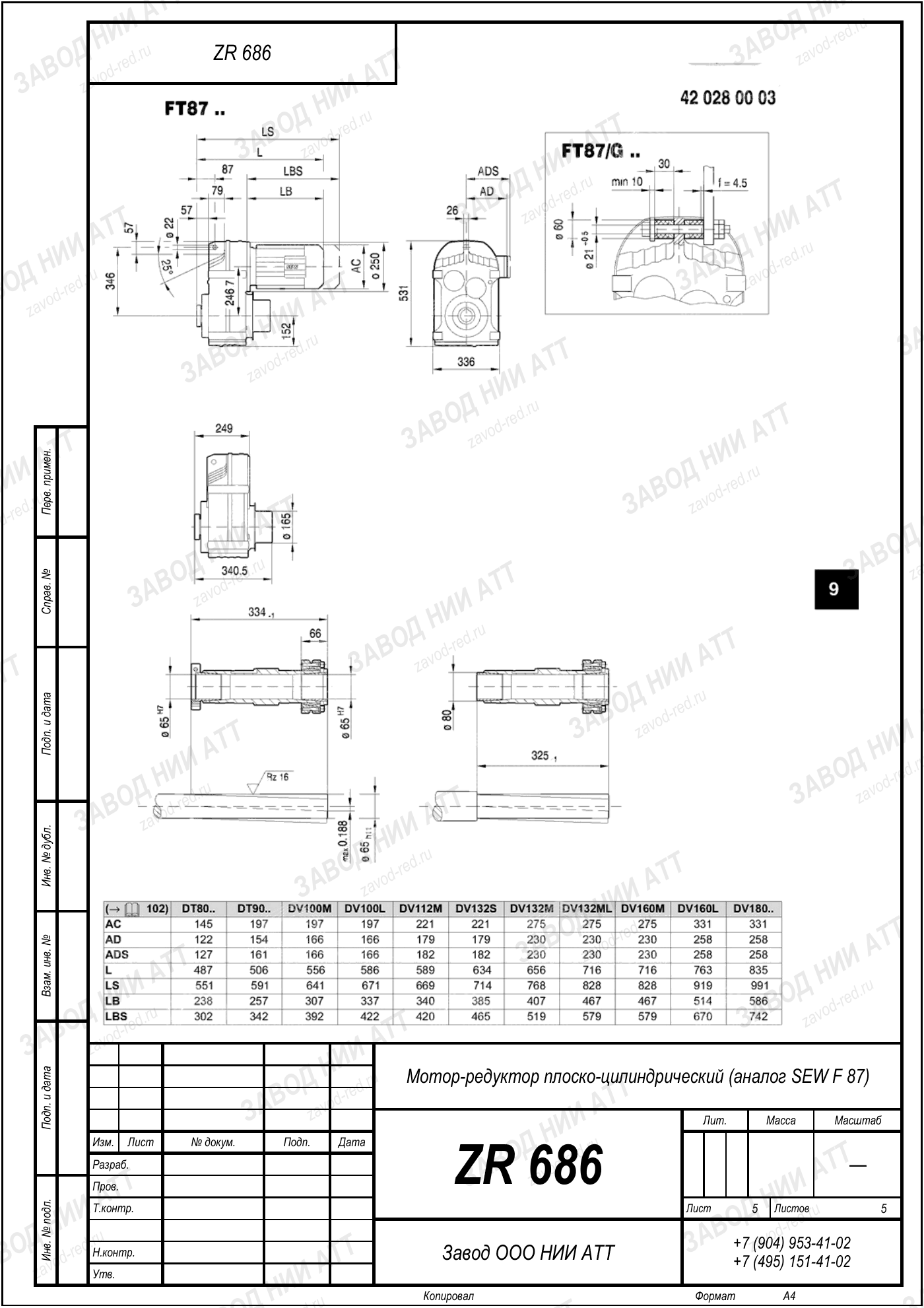

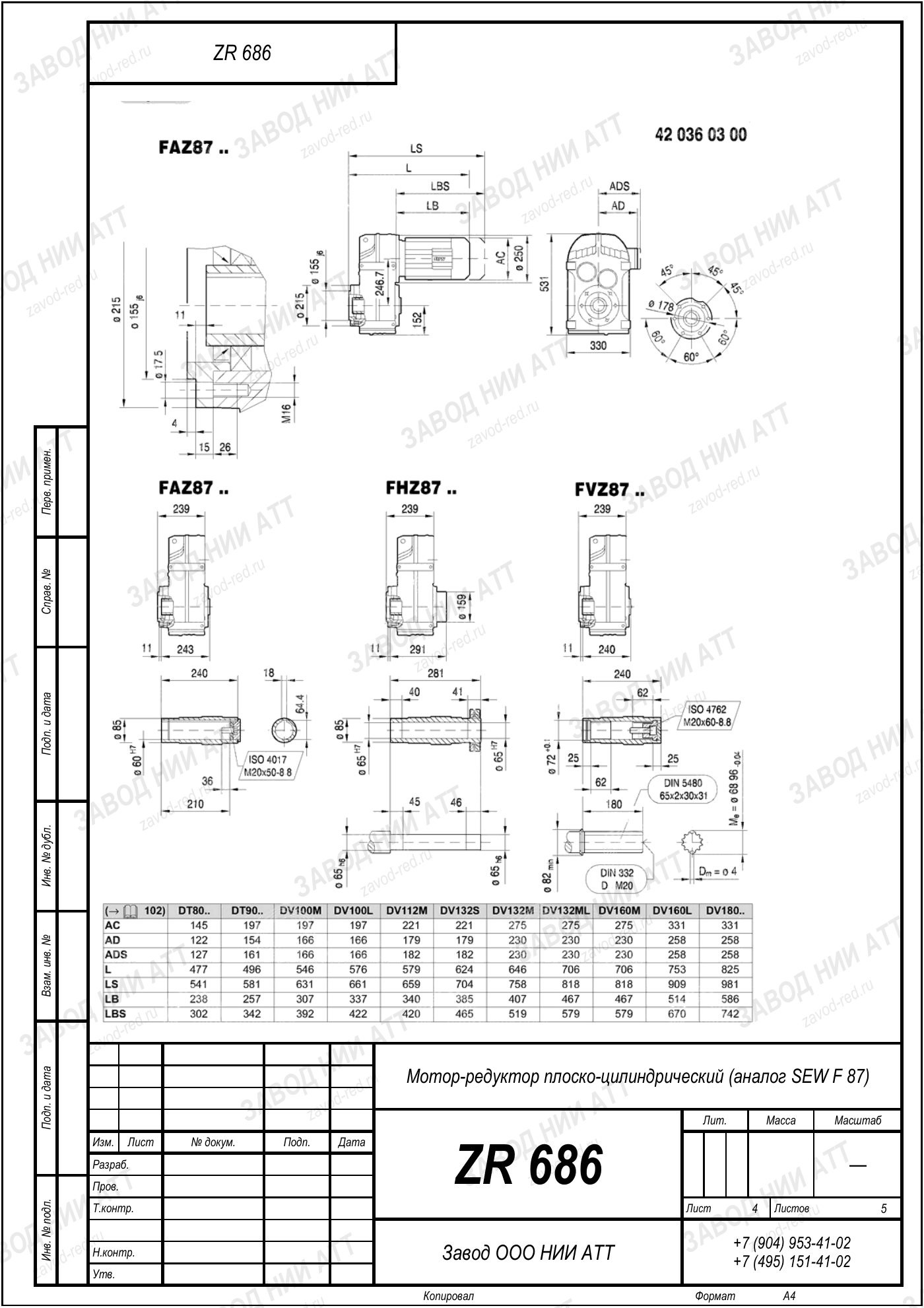

Габаритный и присоединительный чертёж модели SEW F 87 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW F 87 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | F | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 87 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=109,49 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 4–271 |
| Мощность двигателя | 1,5 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,4–22 кВт |
| Исполнения | FA 87, FAF 87, FH 87, FF 87 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 109,49 — отсюда 13 об/мин на выходе, и мощность двигателя 1,5 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 686, подтверждаем расчётом под вашу нагрузку.
Тот же типоразмер 87 встречается в обозначениях FA 87 — с полым валом; FAF 87 — полый вал и круглый фланец; FH 87 — полый вал со стяжным диском; FF 87 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA87, FAF87, FH87, FF87. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 686 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений SEW F 87 они другие.
Чтобы ZR 686 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Обороты на выходе другие — и обслуживание другое: тихоходное исполнение по общей таблице ряда не обслуживают. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Один типоразмер SEW F 87, разные обороты и момент на выходном валу:
На выходном валу 13 об/мин при стандартных 1450 об/мин на входе. Передаточное 109,49 — это отношение входной скорости к выходной.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 1,5 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 686 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Отличают позиции передаточное и мощность. Здесь выход 13 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SEW F 87 — корпус и посадочные останутся теми же.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Ряд SEW F 87 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — тихоходное исполнение: 13 об/мин на выходе. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 686.
