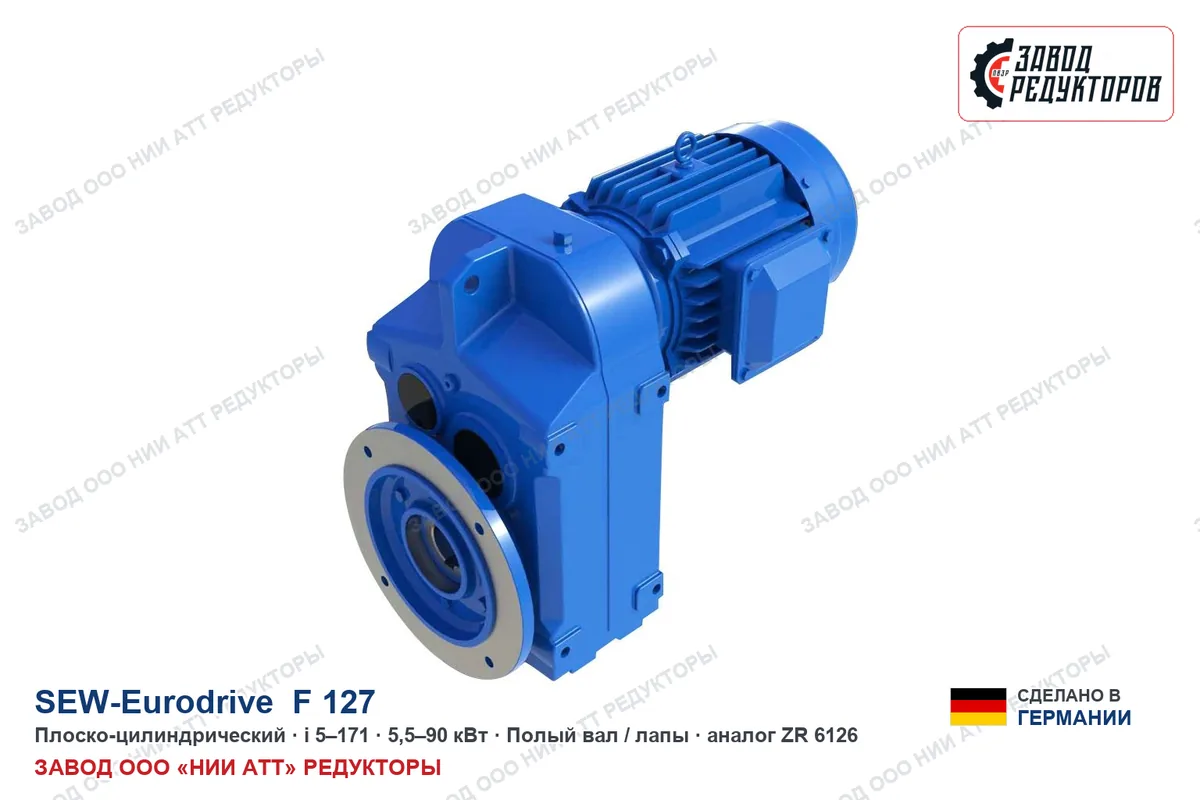

SEW FF 127: редуктор ZR 6126 — плоско-цилиндрический мотор-редуктор бренда SEW. Российский аналог собственного производства — ZR 6126 от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место SEW FF 127: редуктор ZR 6126 без переделки рамы и переходных деталей.
Диапазон параметров: мощность 5.5–90,0 кВт, передаточное число 4.68–170.83, крутящий момент 1610.0–14700,0 Н·м, 141 исполнений по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена SEW FF 127: редуктор ZR 6126 на ZR 6126 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал SEW под заказ. Смотрите также все модели SEW и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы FF 127 и российский аналог ZR 6126 в этом исполнении ставят там, где момент передают муфтой, цепью или ремнём, а сам редуктор крепится круглый фланец B5. Подбор конфигурации под нагрузку и присоединительные размеры выполняет инженер.
Исполнение FF отличается от соседних только выходным узлом и креплением: здесь это сплошной цилиндрический вал со шпонкой, крепление — круглый фланец B5. Габарит корпуса, передаточные числа и момент такие же, как у остальных исполнений типоразмера 127, поэтому замена подбирается по присоединительным размерам, а не по букве в обозначении.
На выходе сплошной вал со шпонкой: момент снимается муфтой, звёздочкой или шкивом. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал.
| Обозначение | FF 127 (пишут также FF127) |
| Выходной вал | сплошной цилиндрический вал со шпонкой |
| Крепление | круглый фланец B5 |
| Тип передачи | плоско-цилиндрический — валы параллельны, корпус плоский — исполнение для стеснённой монтажной высоты |
| Макс. момент на выходе типоразмера | 12 000 Н·м |
| Макс. радиальная нагрузка на вал | 90 000 Н |
| Обороты на выходе (при 1400 об/мин на входе) | 11–299 об/мин |
| Передаточные числа | 4,68–125,37 |
| Мощность двигателя | 5,5–90 кВт |
| Российская замена | ZR 6126 — тот же типоразмер, присоединительные размеры совпадают |
Момент, радиальная нагрузка и обороты приведены по каталогу производителя для типоразмера 127: у исполнений одного типоразмера механика общая, отличается только выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

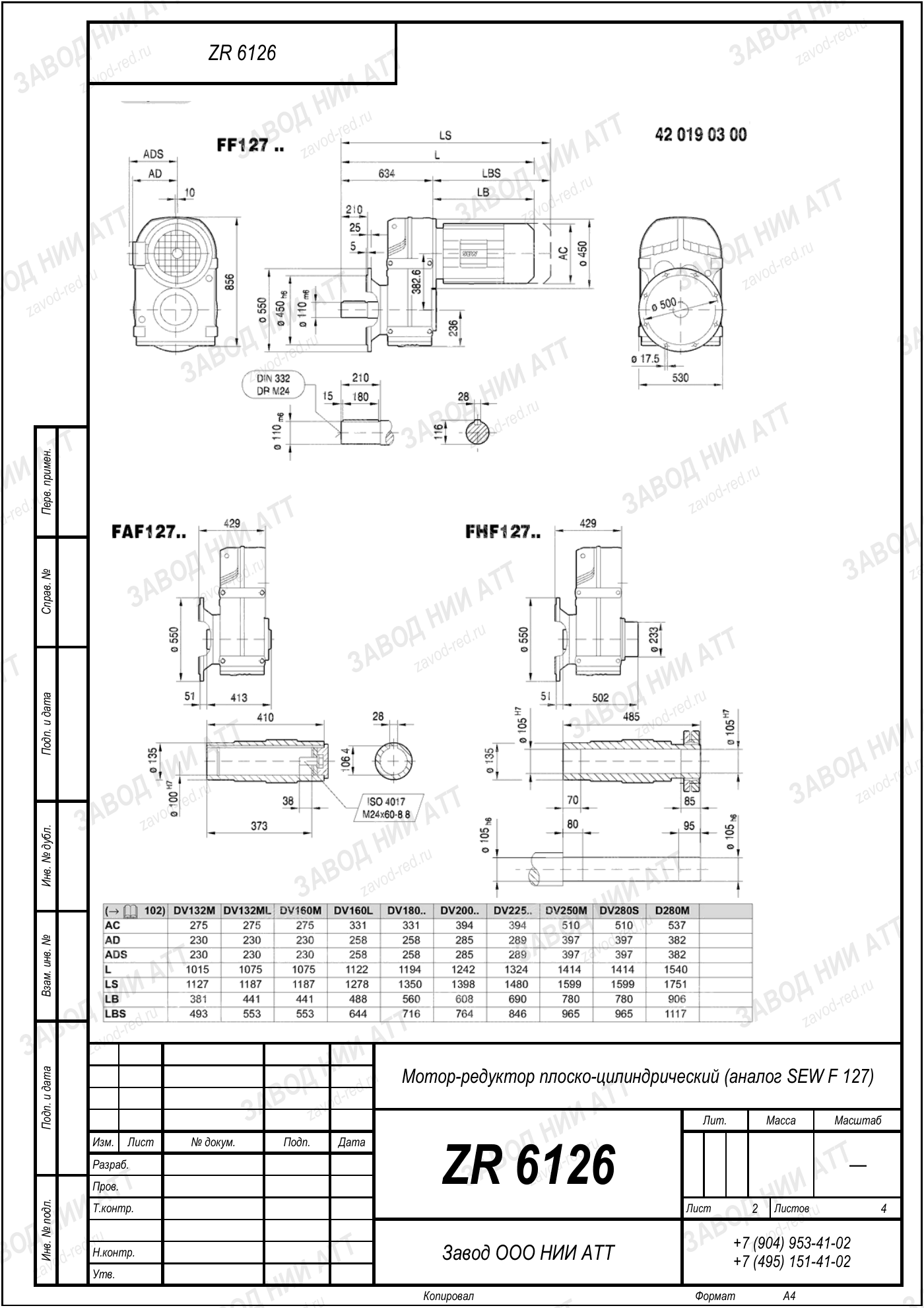

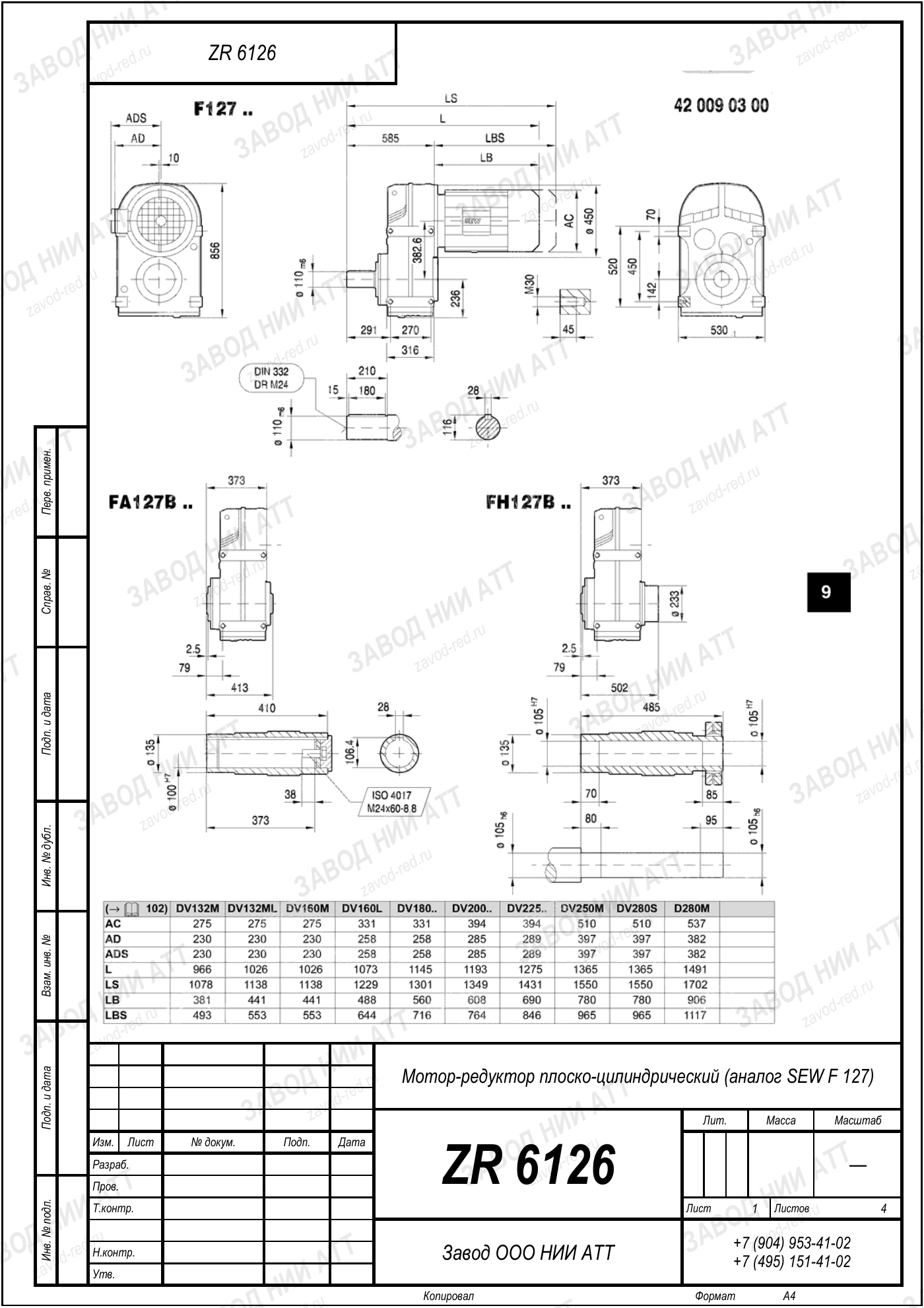

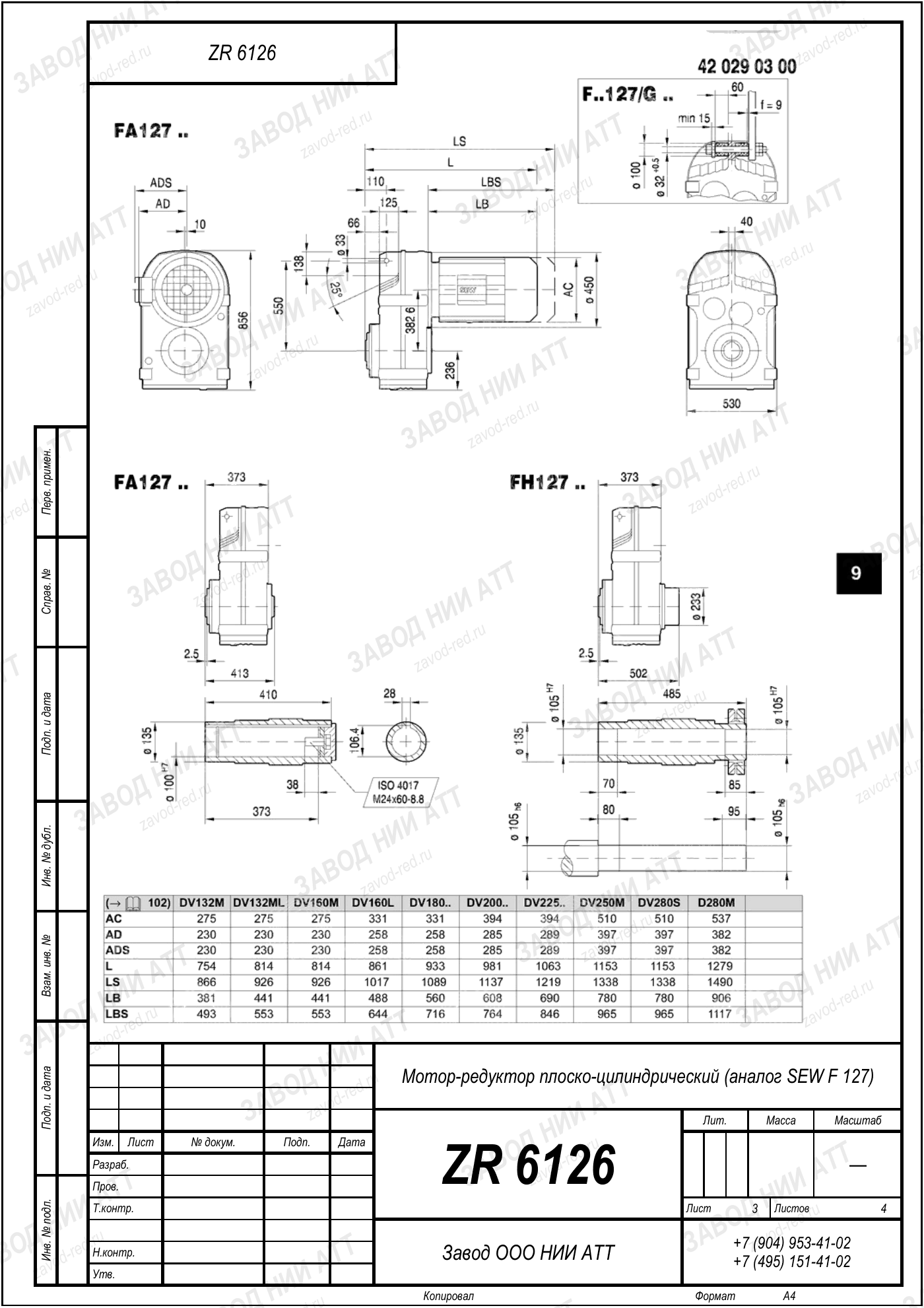

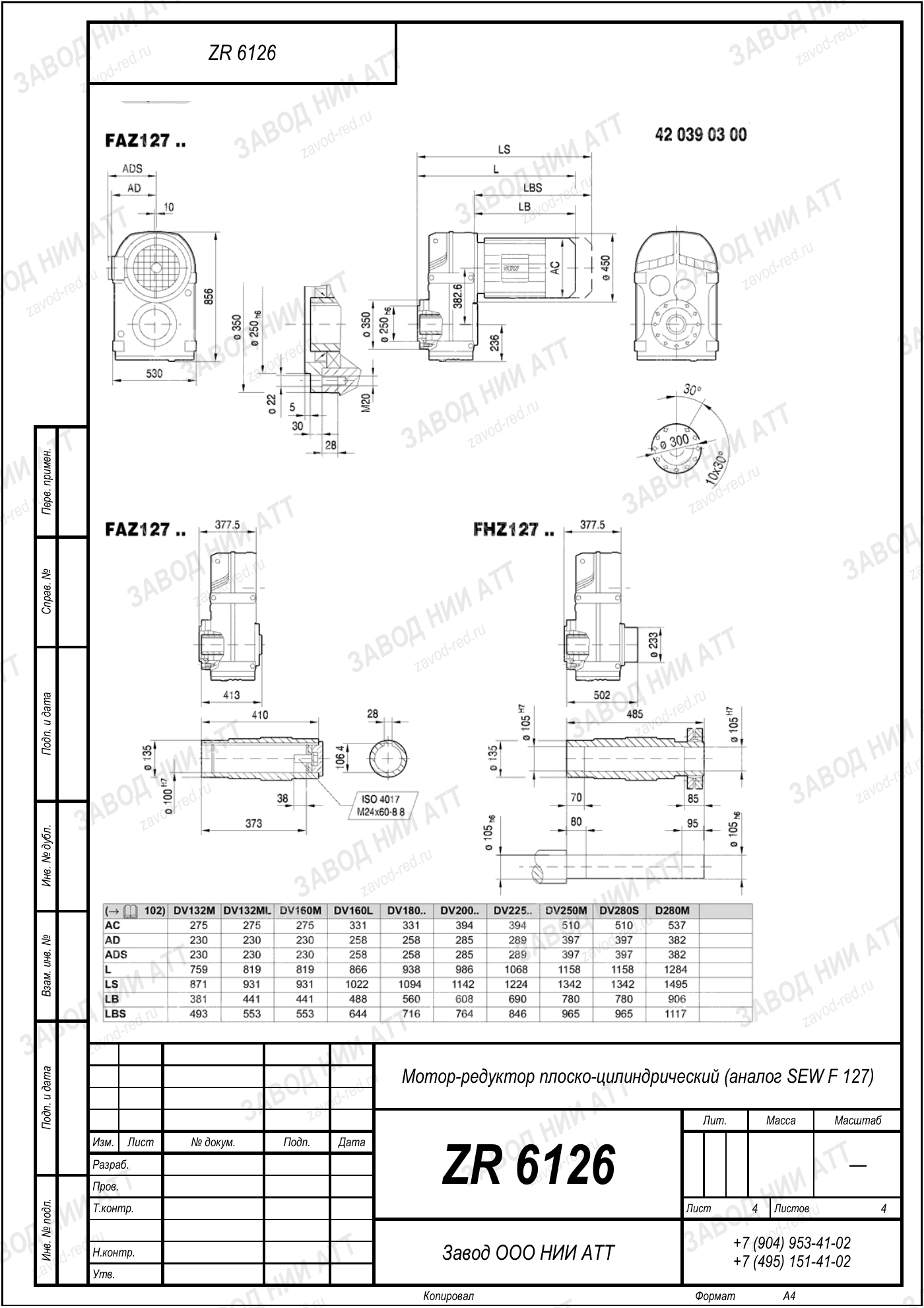

Габаритный и присоединительный чертёж модели SEW FF 127: редуктор ZR 6126 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении FF 127 зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — FF127, и через пробел — FF 127, встречается вариант с двигателем (FF127 DR..). Это одно и то же изделие. Российская замена — ZR 6126: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Чек-лист перед заменой SEW FF 127: редуктор ZR 6126 на ZR 6126: шесть проверок, каждая из которых закрывает типовую ошибку подбора.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Спорные позиции закрываем чертежом: высылаем габаритный лист аналога до оплаты, чтобы вы сверили посадочные места со своим узлом.
ZR 6126 ставят в том же монтажном положении, в каком работал SEW FF 127: редуктор ZR 6126: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для плоско-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера 127 общие, поэтому наш аналог ZR 6126 подбирается к любому из них — уточните вал и фланец при заказе.
| Обозначение | Выход и крепление |
|---|---|
| F 127 | базовое исполнение |
| FA 127 | полый вал со шпоночным пазом, на лапах |
| FAF 127 | полый вал со шпоночным пазом, круглый фланец B5 |
| FF 127 — эта страница | сплошной цилиндрический вал со шпонкой, круглый фланец B5 |
| FH 127 | полый вал со стяжной (зажимной) шайбой, на лапах |
| FHF 127 | полый вал со стяжной (зажимной) шайбой, круглый фланец B5 |
| FV 127 | шлицевой полый вал по DIN 5480, на лапах |
| FVF 127 | шлицевой полый вал по DIN 5480, круглый фланец B5 |
| FAZ 127 | полый вал со шпоночным пазом, фланец B14 |
F — это плоско-цилиндрический редуктор, F — сплошной цилиндрический вал со шпонкой, крепление круглый фланец B5. Цифра 127 — типоразмер корпуса: она задаёт габарит, присоединительные размеры и момент.
Механика одна и та же, отличается выходной узел и крепление: у FF 127 это сплошной цилиндрический вал со шпонкой и круглый фланец B5. Передаточные числа, момент и габарит корпуса совпадают, поэтому российский аналог для них общий — ZR 6126.
Для типоразмера 127 каталог производителя даёт максимальный момент на выходе 12 000 Н·м и радиальную нагрузку на вал до 90 000 Н. Конкретное значение зависит от передаточного числа и режима работы — считаем под вашу задачу.
Передаточные числа типоразмера — 4,68–125,37. Мощность двигателя в этом габарите — 5,5–90 кВт. Конкретное сочетание подбираем под требуемые обороты и момент на выходе.
Прямая замена — ZR 6126 производства ООО «НИИ АТТ» (Завод Редукторов, Челябинск). Присоединительные и габаритные размеры совпадают с типоразмером 127, исполнение выходного вала и фланца подбираем под ваш узел, переделка рамы не нужна.
Кроме передаточного числа и мощности — диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка, а также диаметр окружности отверстий фланца и посадочный поясок. Пришлите фото шильда и присоединительные размеры: инженер проверит, встаёт ли замена без переделок.
Российский аналог ZR 6126: серийные типоразмеры отгружаем от 3 дней со склада, остальные изготавливаем под заказ — срок называем вместе с ценой. Оригинал FF 127 возим под заказ, срок зависит от наличия у поставщика.
Цена зависит от передаточного числа, мощности двигателя и исполнения вала, поэтому считаем по конкретной конфигурации. Пришлите параметры — расчёт и КП отправим в течение дня.
Это исполнение выбирают, когда момент передают муфтой, цепью или ремнём, а редуктор крепится круглый фланец B5. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал. Если у вас другой выход или другое крепление — смотрите соседнее исполнение того же типоразмера 127: механика у них общая.
Замену подбирают по присоединительным размерам, а не по совпадению момента. Для FF 127 проверяем: диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка; диаметр окружности отверстий фланца и посадочный поясок; передаточное число из ряда 4,68–125,37; момент на валу машины против 12 000 Н·м, которые держит типоразмер; радиальную нагрузку от натяжения цепи или ремня против 90 000 Н; монтажное положение и точку заливки масла.
Российский аналог — ZR 6126 собственного производства: тот же типоразмер плоско-цилиндрический редуктора, совпадают присоединительные размеры, диаметр и вылет вала, фланец. Двигатель ставим на мощность из ряда 5,5–90 кВт, паспорт идёт с фактическими параметрами, гарантия 24 месяца. Калькулятор подбора считает типоразмер по мощности, оборотам, моменту и передаточному числу; каталог показывает всю линейку.
