SEW K 107, S 97 с передаточным i=66,52 с двигателем 18,5 кВт выдаёт 22 об/мин — среднетихоходное исполнение ряда. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты ставят в приводы ленточных и цепных конвейеров, элеваторов, питателей. По моменту работаем от задачи: опишите, что приводите, и мы подберём позицию с запасом.
Чем отличается серия. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Ряд SEW K 107, S 97 не заканчивается одной позицией: 24 передаточных, от 8,69 до 143,47. Это исполнение 17-е по счёту: следующая ступень вниз по скорости — i=73,3 (20 об/мин), вверх — i=57,17 (25 об/мин). По двигателю ряд идёт от 1,5 до 45 кВт, здесь 18,5 кВт — 9-я мощность из 13. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.

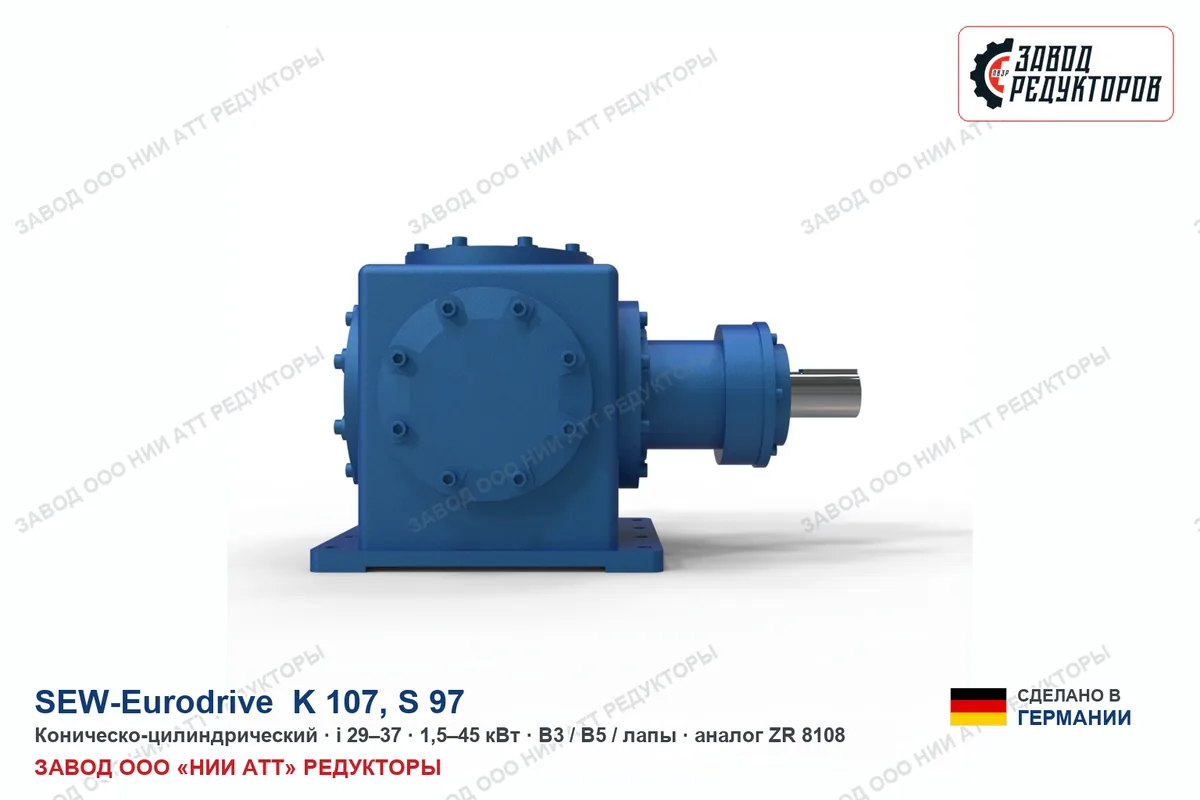

Оригинал SEW K 107, S 97 везём под заказ. Наш ZR 8108 повторяет посадочные размеры — основание и обвязка остаются прежними.

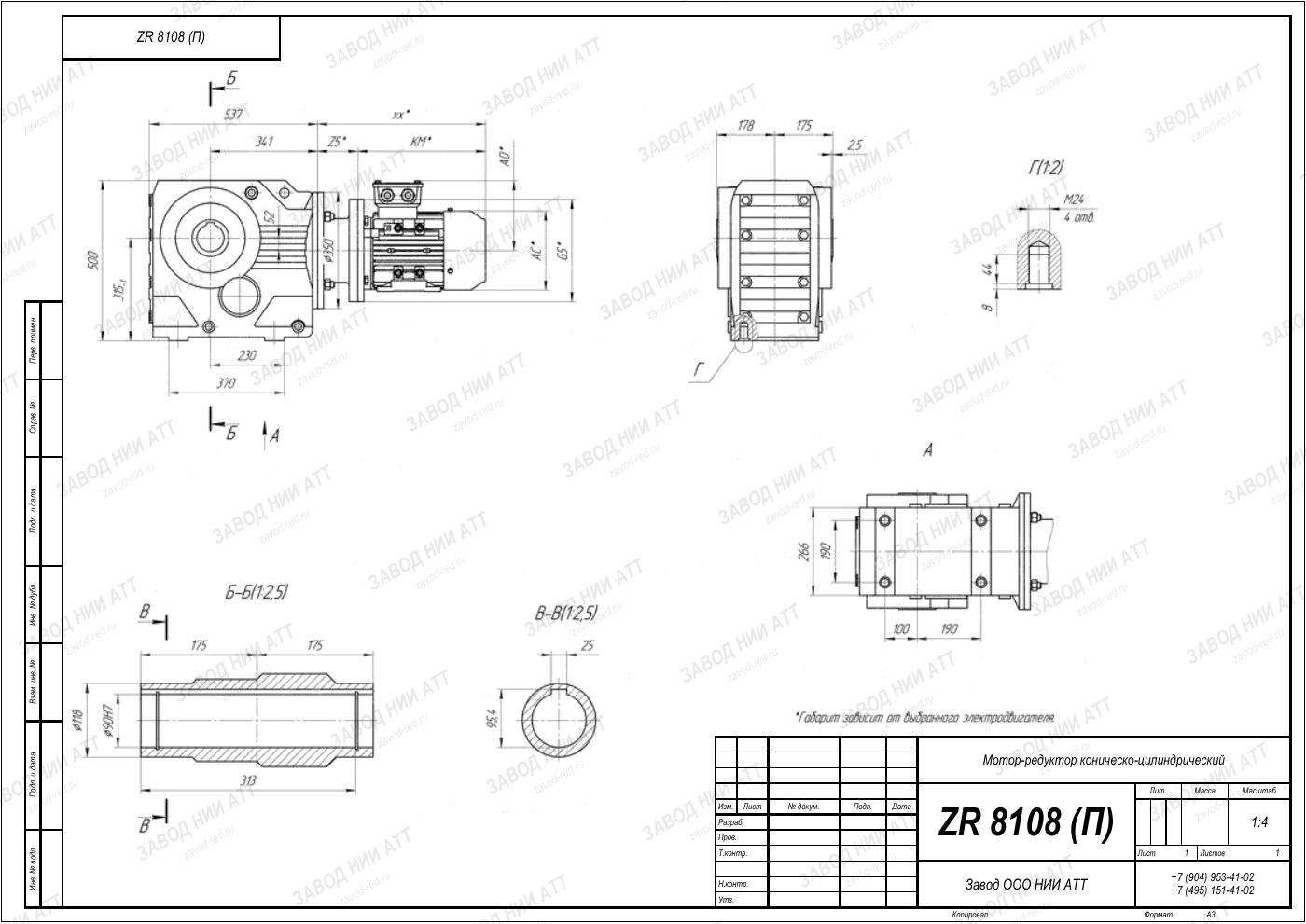

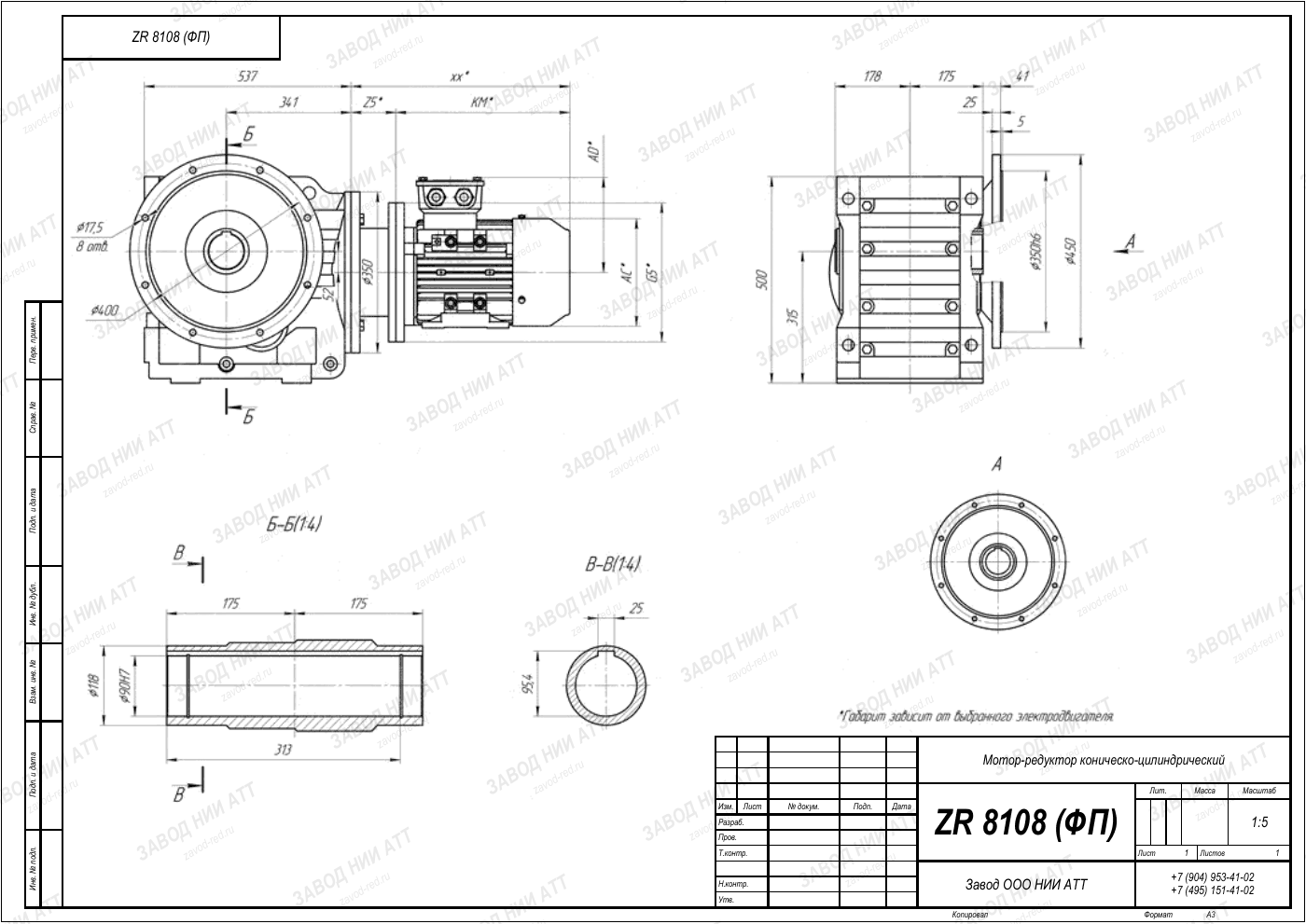

Чертёж оригинала SEW K 107, S 97 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 8108: присоединительные размеры те же, замена без переделки узла. Листов: 2, нажмите на лист, чтобы увеличить.
Код SEW K 107, S 97 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | K | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 107 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=66,52 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 18,5 кВт | у привода этой сборки; модель в целом комплектуется двигателями см. модель |
| Исполнения | KA 107, KAF 107, KH 107, KF 107 | не путать с типоразмером: габарит один, отличие в присоединении |
| Обозначения модели | K 107, S 97 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 66,52 — отсюда 22 об/мин на выходе, и мощность двигателя 18,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
По нашему ряду это ZR 8108; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как K 107, S 97 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K107, S97. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 107 встречается в обозначениях KA 107 — с полым валом; KAF 107 — полый вал и круглый фланец; KH 107 — полый вал со стяжным диском; KF 107 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA107, KAF107, KH107, KF107. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 8108 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений SEW K 107, S 97 они другие.
Чтобы ZR 8108 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
В обозначении SEW K 107, S 97 меняется передаточное число — габарит и крепление прежние:
На выходном валу 22 об/мин при стандартных 1450 об/мин на входе. Передаточное 66,52 — это отношение входной скорости к выходной.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 18,5 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 8108 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Смотрите на обороты: эта позиция даёт 22 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Каталог SEW K 107, S 97 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднетихоходное исполнение: 22 об/мин на выходе. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 8108.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
