SEW K 47, S 57 с передаточным i=104,37 с двигателем 0,12 кВт выдаёт 8,6 об/мин — тихоходное исполнение ряда. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты ставят в приводы шнековых питателей, лопастных мешалок и скребков. Точное значение момента зависит от исполнения: пришлите данные машины, посчитаем с нужным запасом.

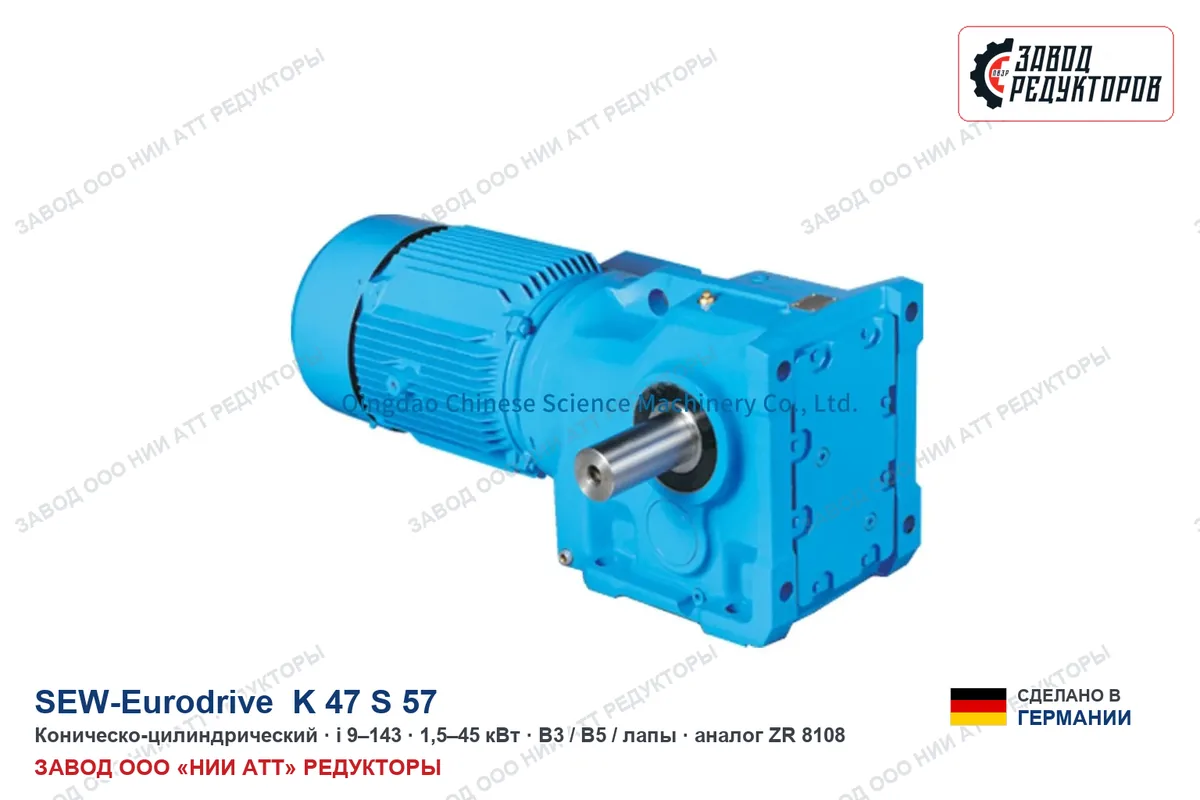

Про серию. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Не подошло это передаточное — в ряду SEW K 47, S 57 их 29, от 5,81 до 131,87. Это исполнение 27-е по счёту: следующая ступень вниз по скорости — i=121,48 (12 об/мин), вверх — i=90,86 (16 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
SEW K 47, S 57 доступен как импортная поставка; замена из нашей номенклатуры — ZR 848, посадка один в один.

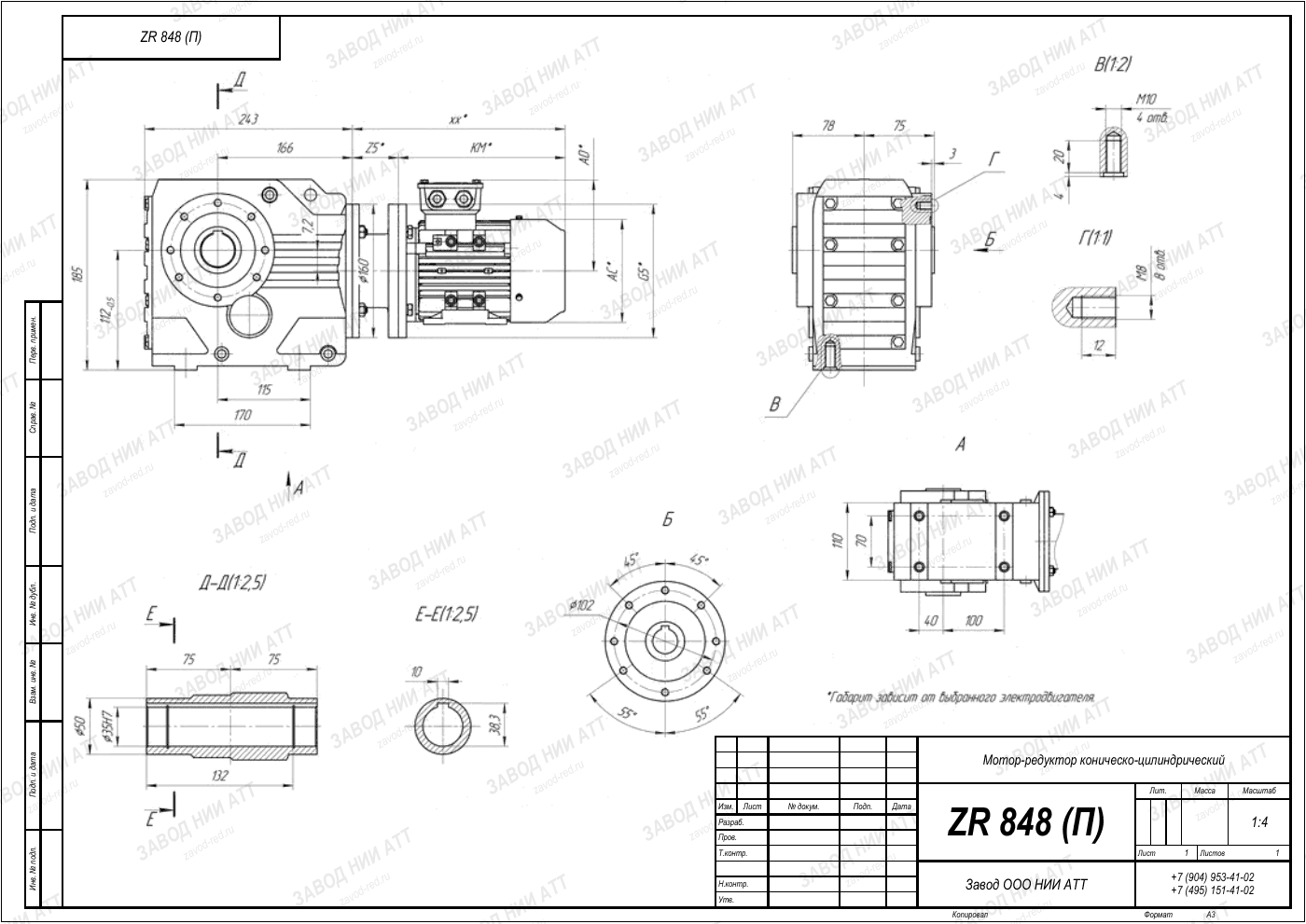

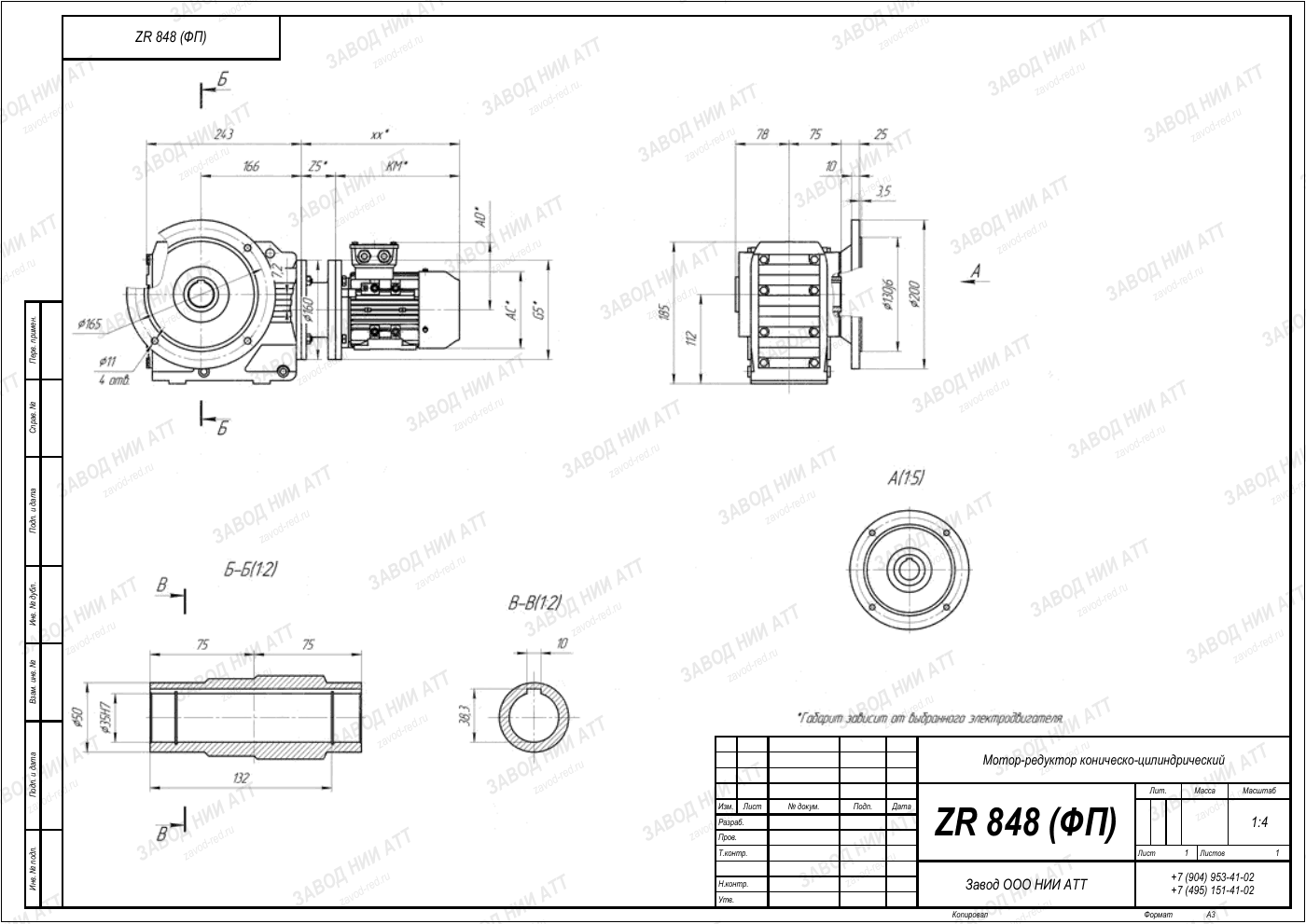

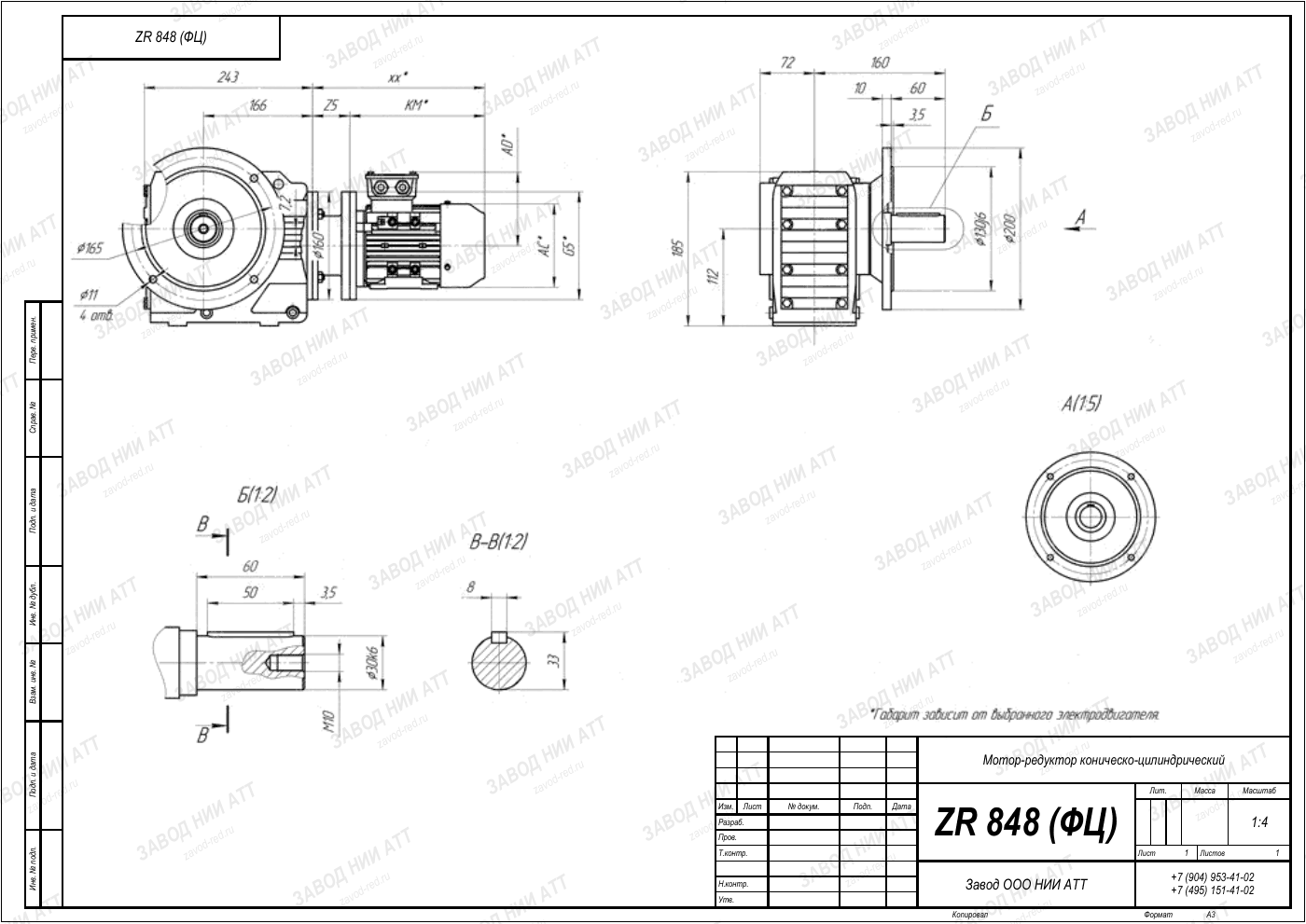

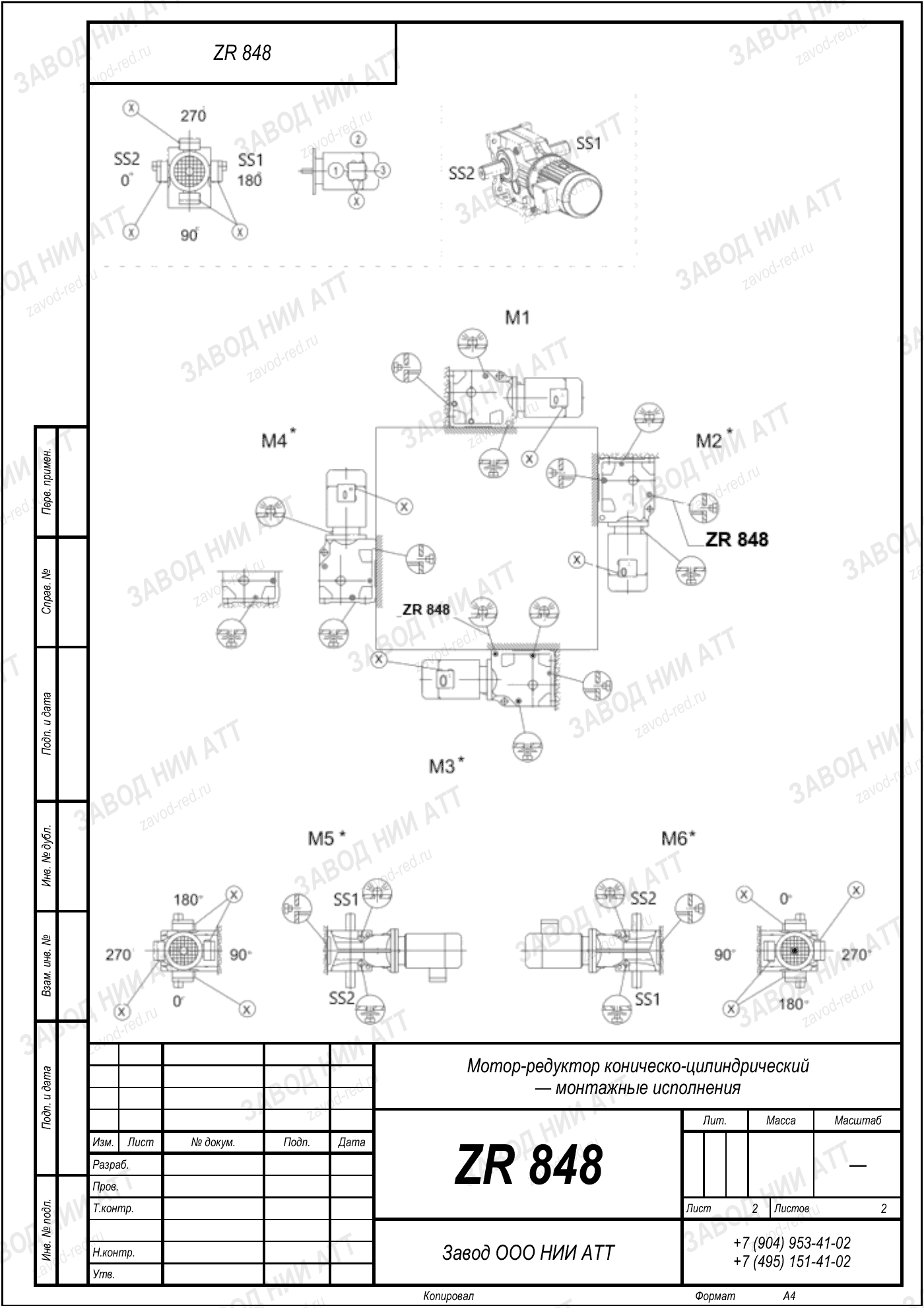

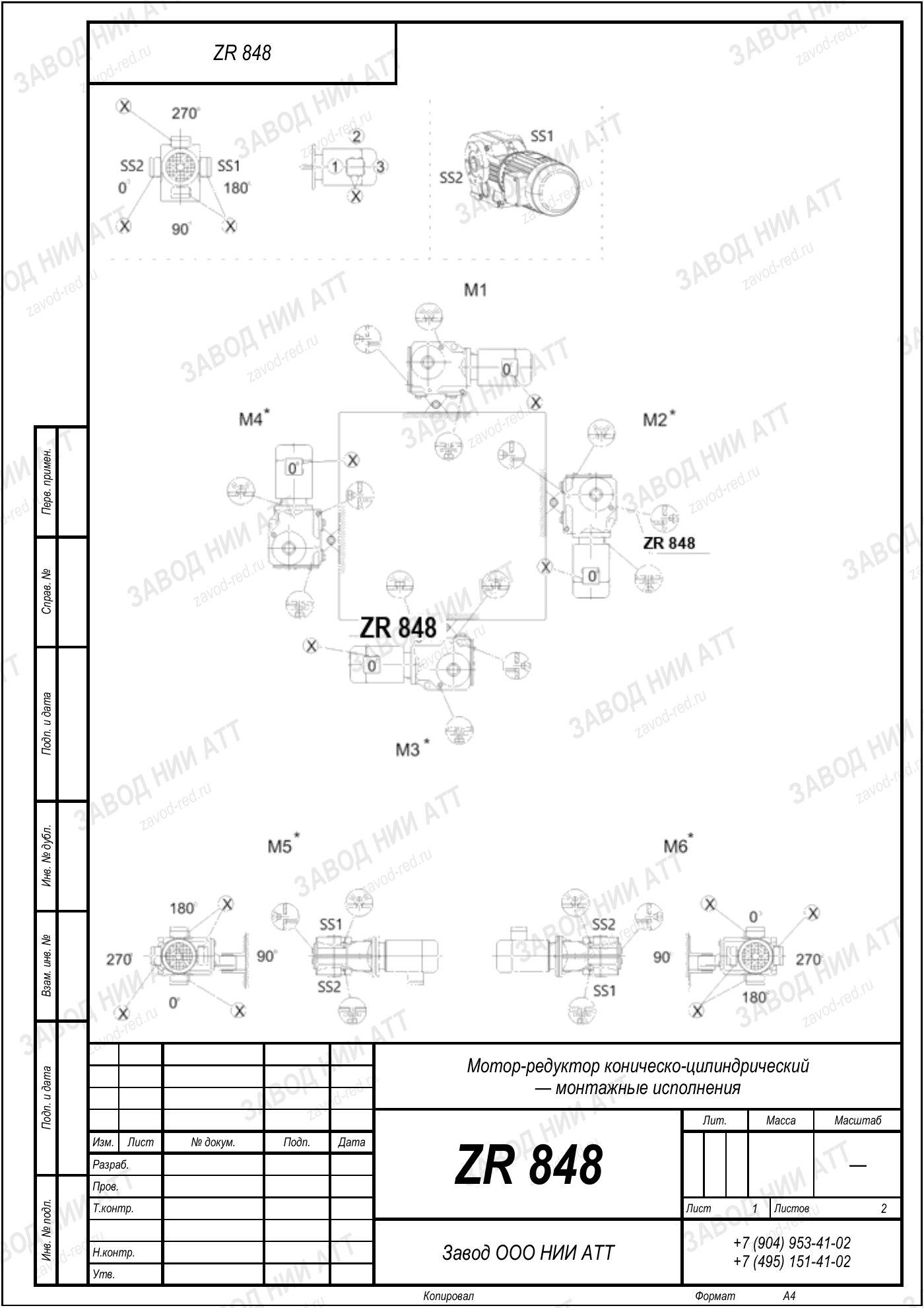

Чертёж оригинала SEW K 47, S 57 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 848: присоединительные размеры те же, замена без переделки узла. Листов: 5, нажмите на лист, чтобы увеличить.
В обозначении SEW K 47, S 57 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 47 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=104,37 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 0,12 кВт | для этой позиции; вся линейка модели укладывается в см. модель |
| Исполнения | KA 47, KAF 47, KH 47, KF 47 | различаются только выходным валом и способом крепления: лапы или фланец |
| Обозначения модели | K 47, S 57 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 104,37 — отсюда 8,6 об/мин на выходе, и мощность двигателя 0,12 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 848. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как K 47, S 57 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K47, S57. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 47 встречается в обозначениях KA 47 — с полым валом; KAF 47 — полый вал и круглый фланец; KH 47 — полый вал со стяжным диском; KF 47 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA47, KAF47, KH47, KF47. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 848 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
У SEW K 47, S 57 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Подбираем ZR 848 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Один типоразмер SEW K 47, S 57, разные обороты и момент на выходном валу:
На выходном валу 8,6 об/мин при стандартных 1450 об/мин на входе. Передаточное 104,37 — это отношение входной скорости к выходной.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,12 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 848 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Позиция определяется парой «передаточное и мощность». У соседних исполнений SEW K 47, S 57 обороты другие: выше передаточное — медленнее вал и больше момент.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Ряд SEW K 47, S 57 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — тихоходное исполнение: 8,6 об/мин на выходе. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 848.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
