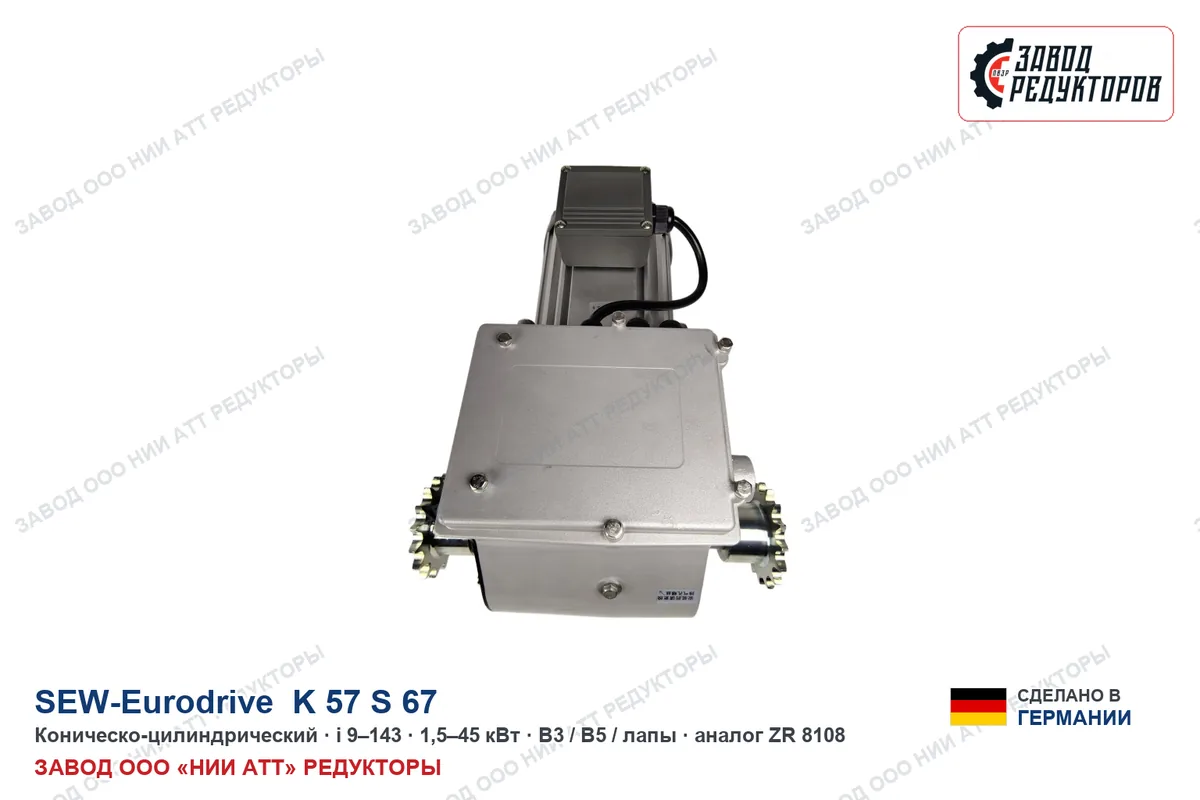

Это тихоходное исполнение SEW K 57, S 67: передаточное i=123,85 с двигателем 0,55 кВт даёт 11 об/мин на выходе. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такие обороты ставят в приводы шнековых питателей, лопастных мешалок и скребков. По моменту работаем от задачи: опишите, что приводите, и мы подберём позицию с запасом.
Чем отличается серия. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. На один типоразмер SEW K 57, S 67 приходится 28 передаточных: нижняя граница 6,57, верхняя 145,14. Это исполнение 27-е по счёту: следующая ступень вниз по скорости — i=145,14 (10 об/мин), вверх — i=108,29 (13 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,55 кВт — 5-я мощность из 12. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Под заказ идёт оригинальный SEW K 57, S 67, со склада — ZR 858: сажается на то же место, раму переделывать не нужно.

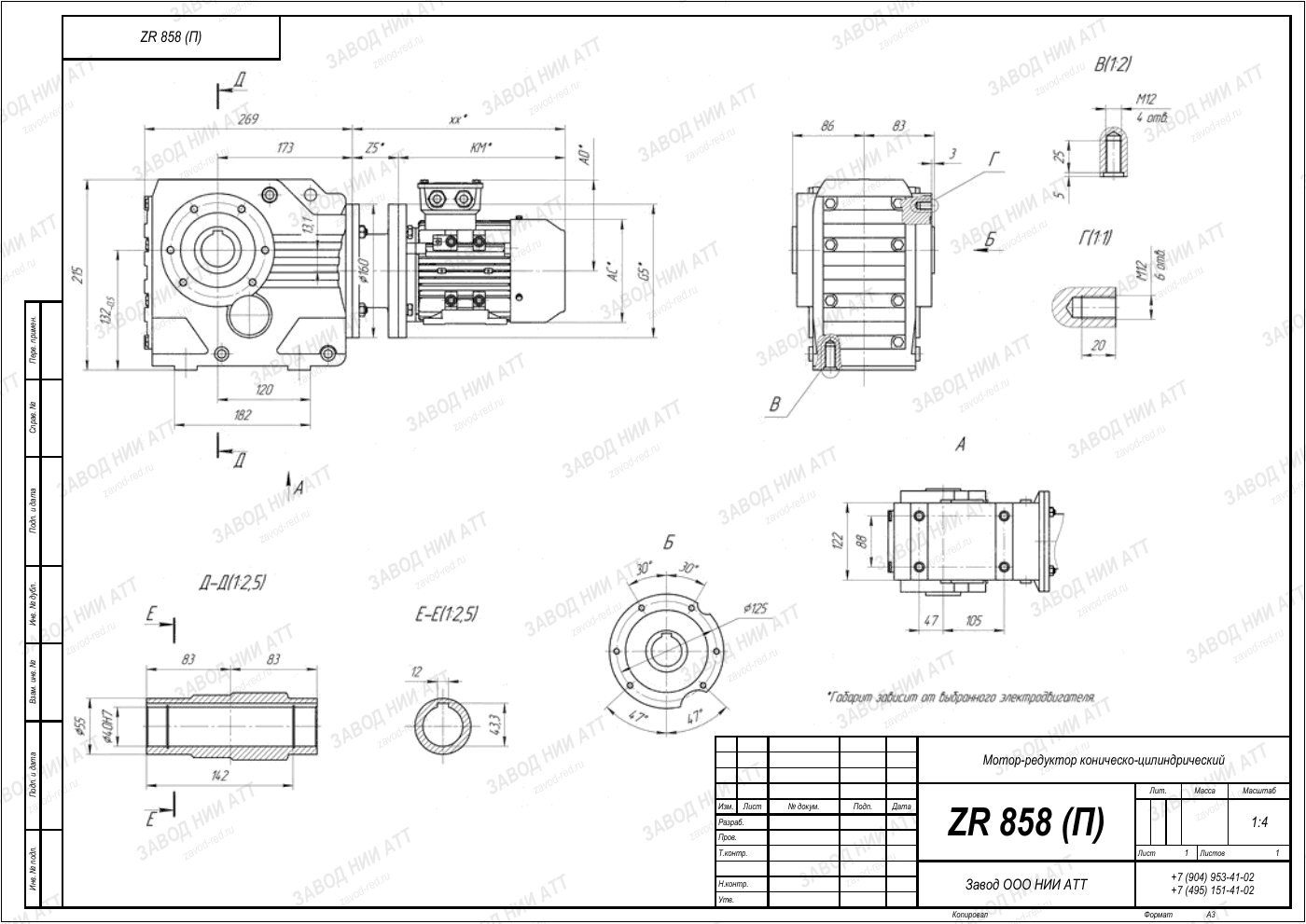

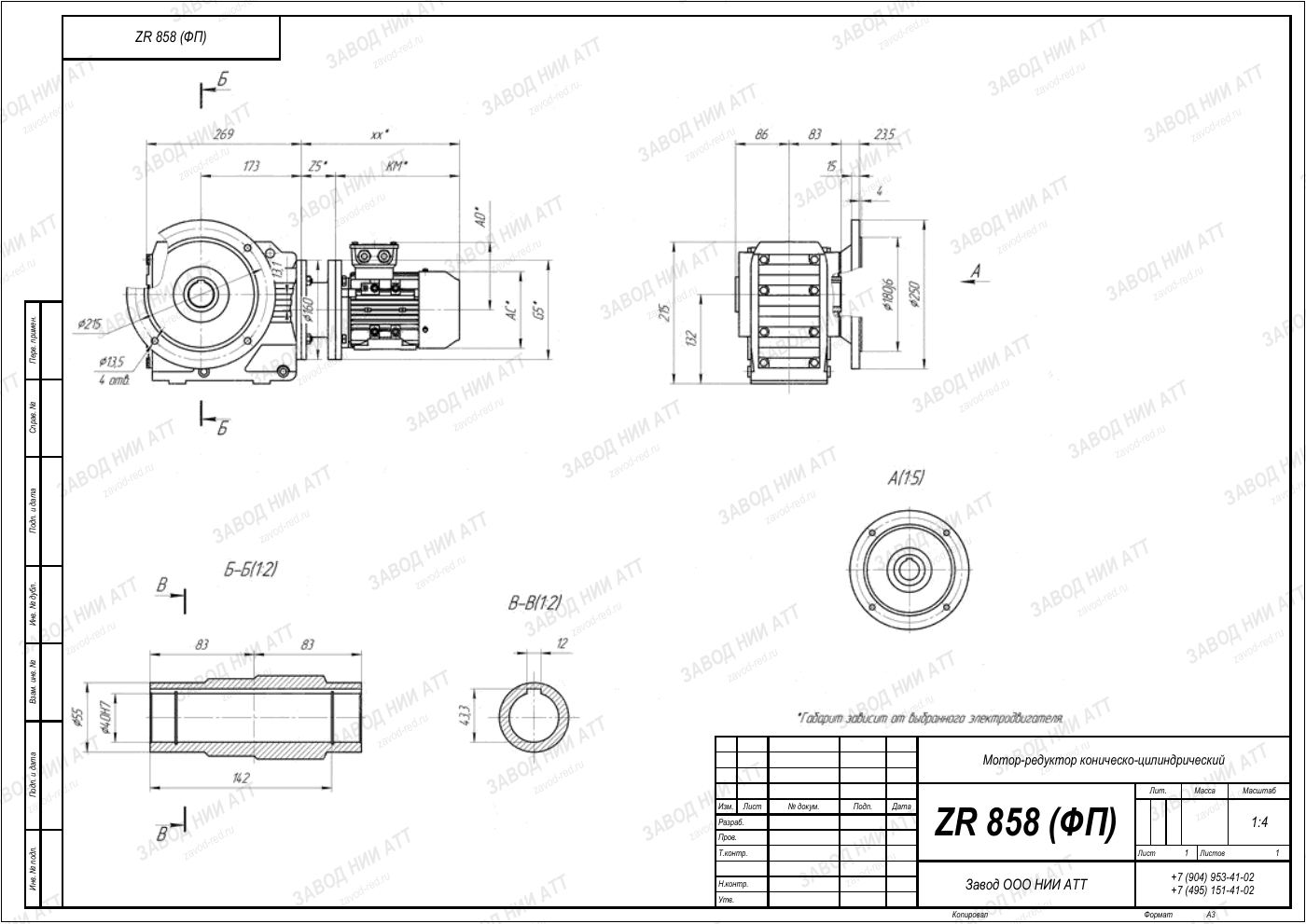

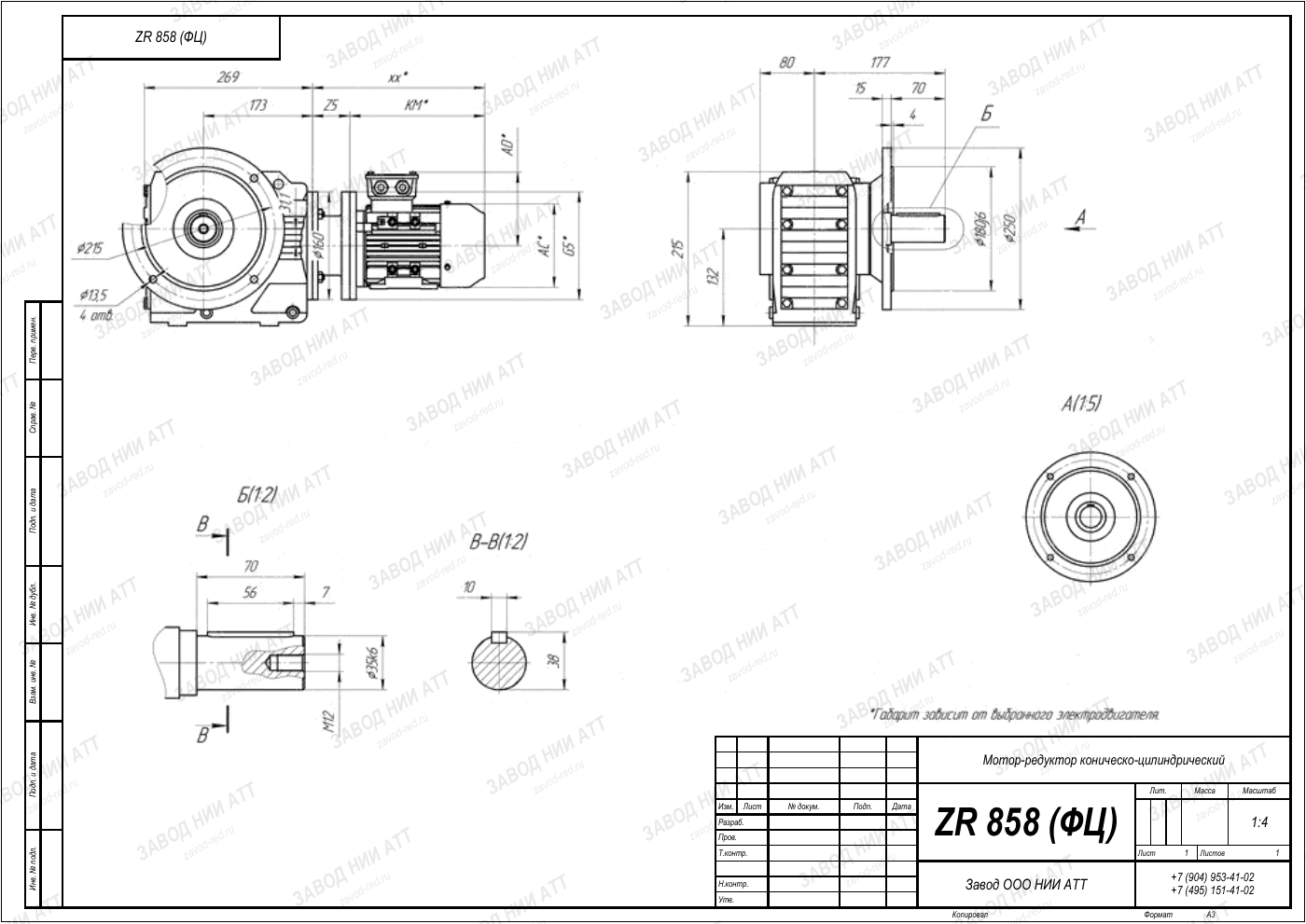

Чертёж оригинала SEW K 57, S 67 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 858: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
В коде SEW K 57, S 67 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | K | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 57 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=123,85 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 0,55 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — см. модель |
| Исполнения | KA 57, KAF 57, KH 57, KF 57 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
| Обозначения модели | K 57, S 67 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 123,85 — отсюда 11 об/мин на выходе, и мощность двигателя 0,55 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
В нашей номенклатуре этой позиции соответствует ZR 858: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как K 57, S 67 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K57, S67. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 57 встречается в обозначениях KA 57 — с полым валом; KAF 57 — полый вал и круглый фланец; KH 57 — полый вал со стяжным диском; KF 57 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA57, KAF57, KH57, KF57. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 858 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Позиции ряда SEW K 57, S 67 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
ZR 858 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Нормы нагрева и вибрации завязаны на обороты, поэтому тихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Не подошли обороты — соседние исполнения SEW K 57, S 67 на том же корпусе:
На выходном валу 11 об/мин при стандартных 1450 об/мин на входе. Передаточное 123,85 — это отношение входной скорости к выходной.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 0,55 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 858 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 11 об/мин, соседние по ряду — свои значения.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Определить нужное исполнение SEW K 57, S 67 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 11 об/мин на выходе. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 858.
