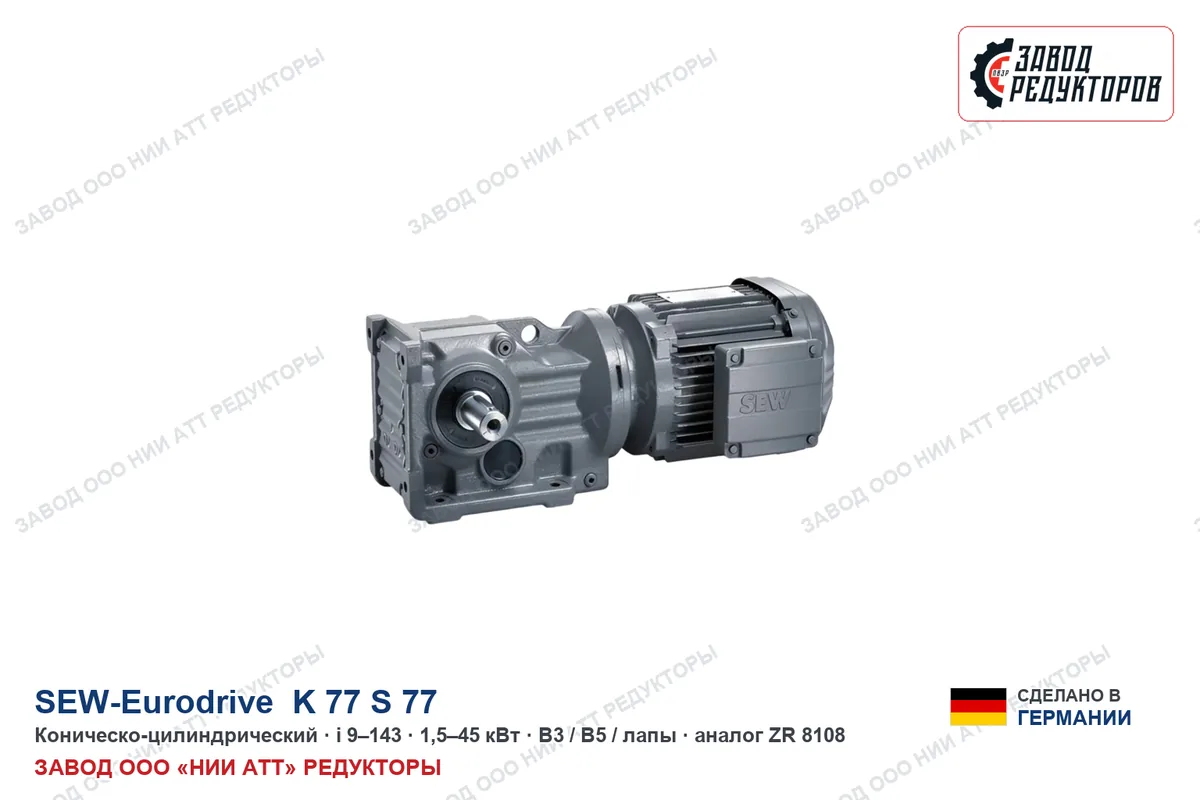

SEW K 77, S 77 i=113,56 с двигателем 0,55 кВт — тихоходное исполнение, 6 об/мин на выходе при моменте 880 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такая скорость нужна в приводах шнеков, мешалок густых сред, скребковых конвейеров, момент очень высокий — это привод дробилок, мельниц и крупных барабанных машин. Учтите: основание должно быть жёстким — реактивный момент разворачивает корпус.
Отличие от соседних серий. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Что даёт эта позиция на машине. При 6 об/мин и моменте 880 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,08 м/с при тяговом усилии 7040 Н; через шкив ⌀200 мм на выходной вал придёт около 8800 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 1,6 А, а не по табличным 0,55 кВт; на посадку это не влияет, фланец остаётся IEC 80. Время 10 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Выходные обороты задаёт передаточное — у SEW K 77, S 77 их 33, от 7,24 до 192,18. Это исполнение 26-е по счёту: следующая ступень вниз по скорости — i=113,58 (13 об/мин), вверх — i=97,05 (15 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 0,55 кВт — 3-я мощность из 12. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Кроме оригинала SEW K 77, S 77 предлагаем ZR 878 — тот же габарит и крепление, срок поставки короче.

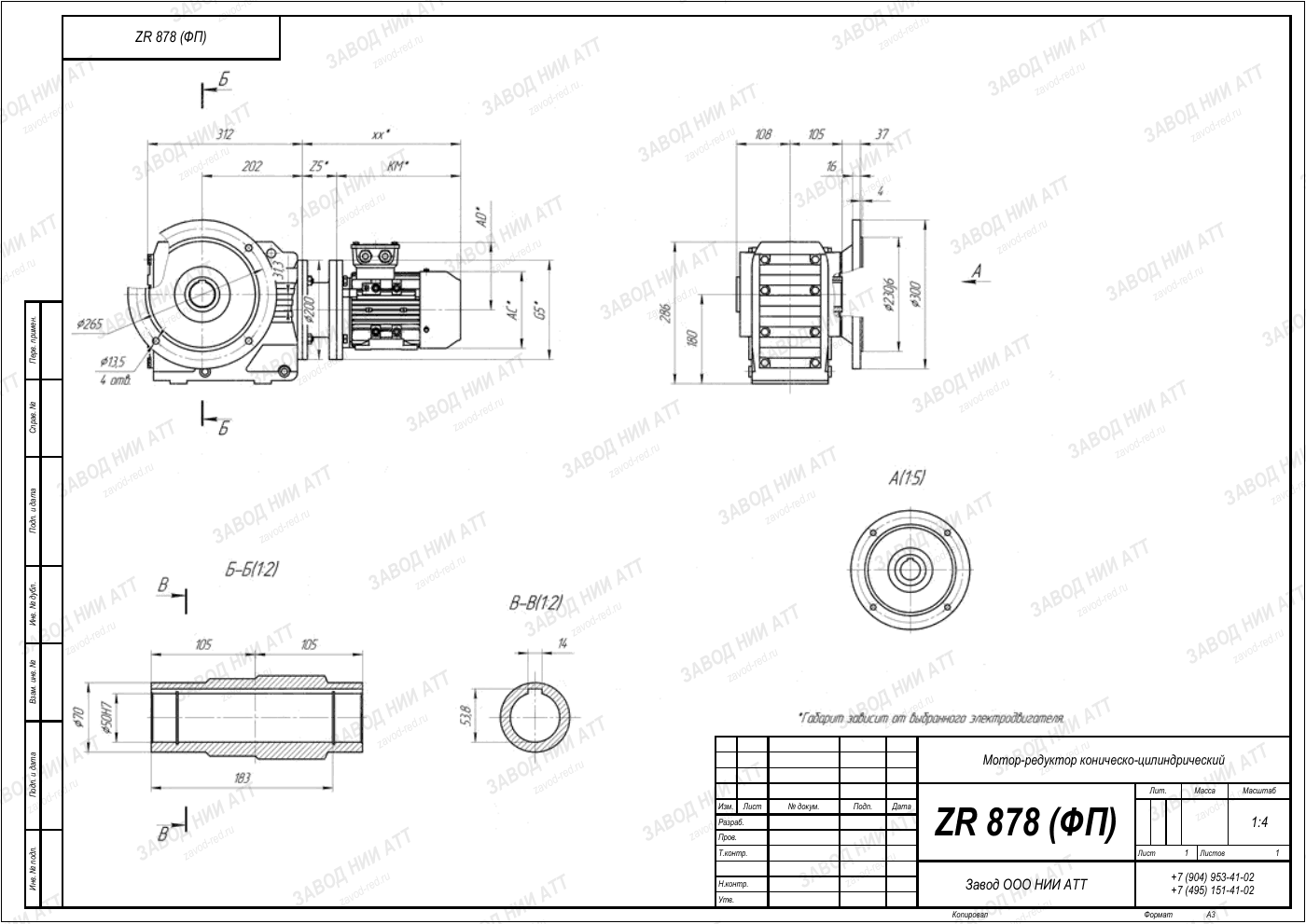

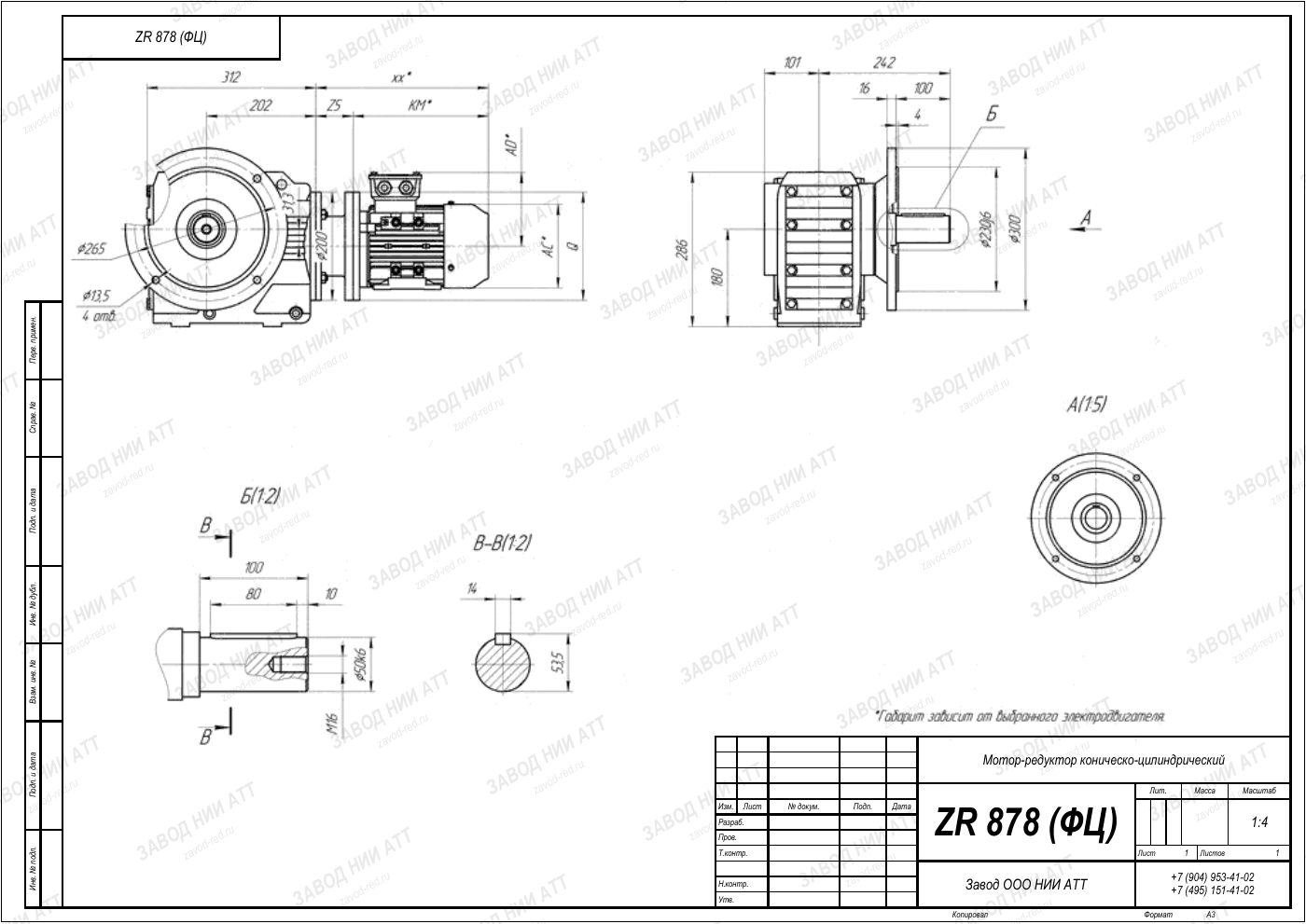

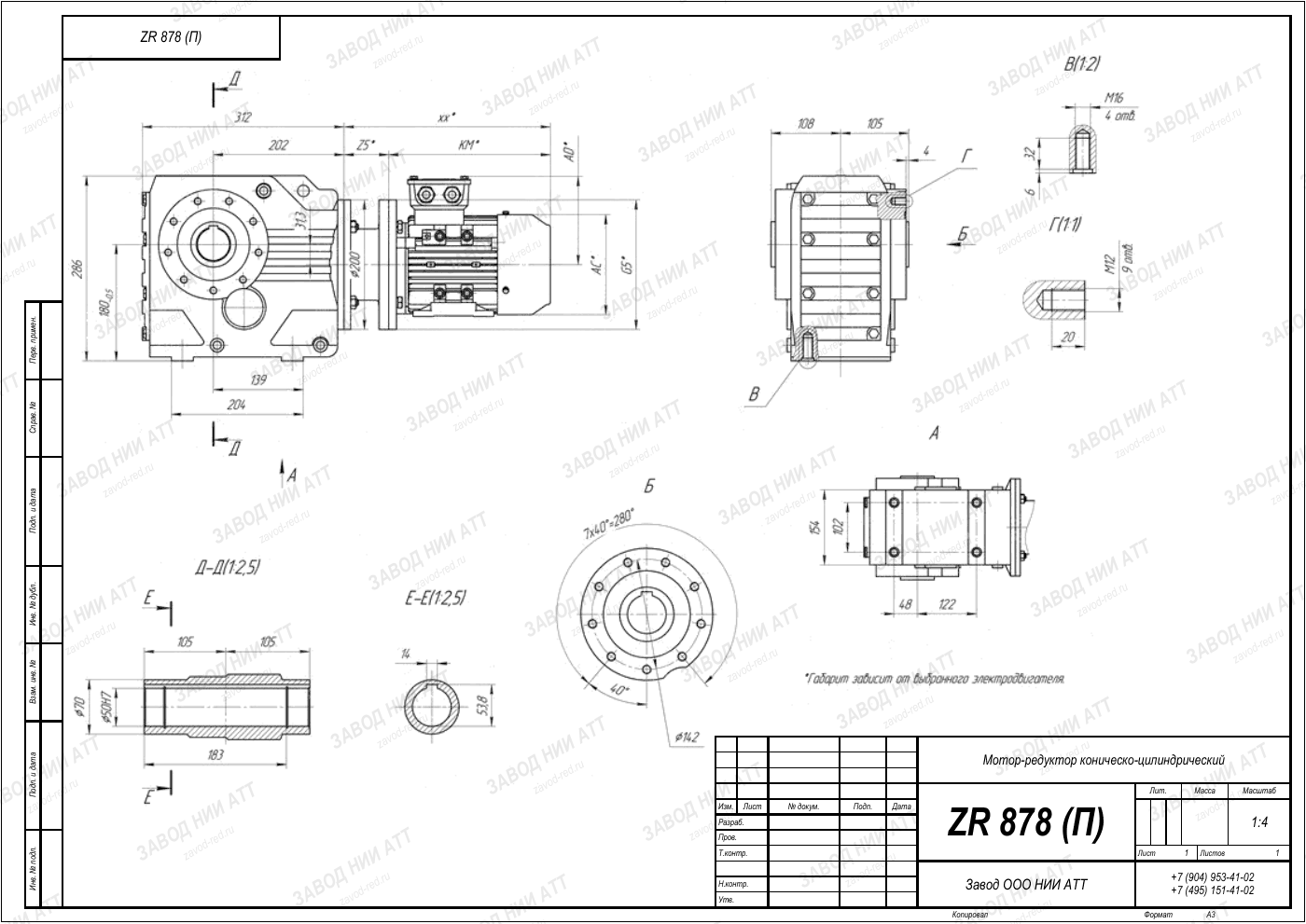

Чертёж оригинала SEW K 77, S 77 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 878: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
Из названия SEW K 77, S 77 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | K | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 77 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=113,56 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 0,55 кВт | здесь стоит такой двигатель; по исполнениям модели разброс см. модель |
| Момент на выходе | 880 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | KA 77, KAF 77, KH 77, KF 77 | различаются только выходным валом и способом крепления: лапы или фланец |
| Обозначения модели | K 77, S 77 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 113,56 — отсюда 6 об/мин на выходе, и мощность двигателя 0,55 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
По нашему ряду это ZR 878; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как K 77, S 77 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K77, S77. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 77 встречается в обозначениях KA 77 — с полым валом; KAF 77 — полый вал и круглый фланец; KH 77 — полый вал со стяжным диском; KF 77 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA77, KAF77, KH77, KF77. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 878 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду SEW K 77, S 77. Проверьте их по своей машине.
По размерам ZR 878 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Нужен другой момент на выходе — исполнения SEW K 77, S 77 с соседним передаточным, корпус общий:
На выходном валу 6 об/мин при стандартных 1450 об/мин на входе. Передаточное 113,56 — это отношение входной скорости к выходной.
Номинальный момент на выходе 880 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,55 кВт. Дайте параметры мотора, посчитаем.
ZR 878 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 6 об/мин, соседние по ряду — свои значения.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Одно название SEW K 77, S 77 носят десятки разных приводов. Эта позиция — тихоходное исполнение: 6 об/мин на выходе и момент 880 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 878.
