Исполнение SEW K 87, S 77, S 87 i=638 с двигателем 0,75 кВт: по классу сверхтихоходное, 2,2 об/мин на выходном валу. Вал делает меньше оборота за десять секунд — движение почти незаметно, тяга предельная.
Такие обороты ставят в приводы медленных поворотных механизмов и тяжёлых шиберов. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Про серию. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Выходные обороты задаёт передаточное — у SEW K 87, S 77, S 87 их 57, от 7,21 до 5240. Это исполнение 40-е по счёту: следующая ступень вниз по скорости — i=725 (2 об/мин), вверх — i=562 (2,6 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 0,75 кВт — 6-я мощность из 17. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала SEW K 87, S 77, S 87 и нашим ZR 888/959 с теми же присоединительными размерами.

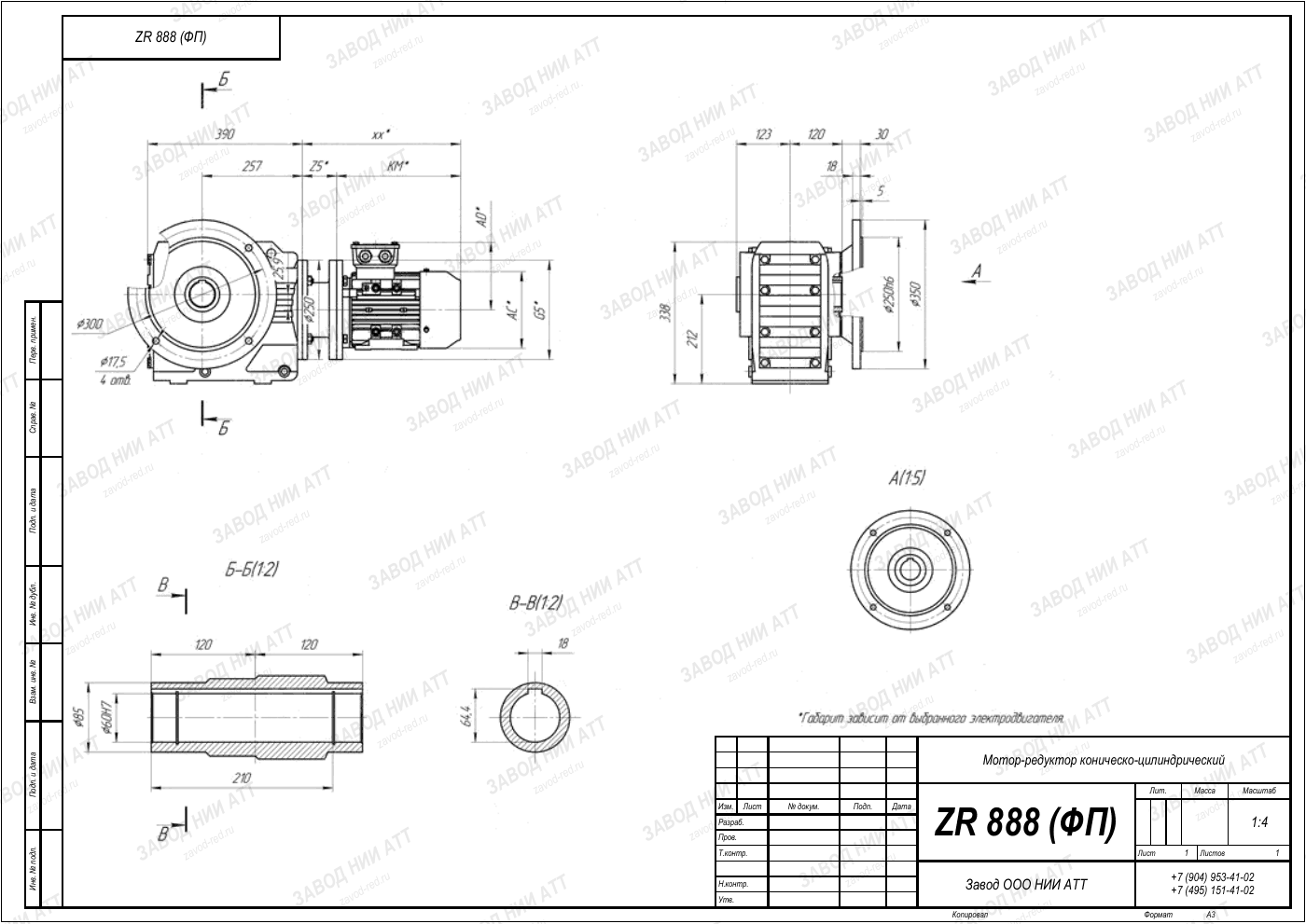

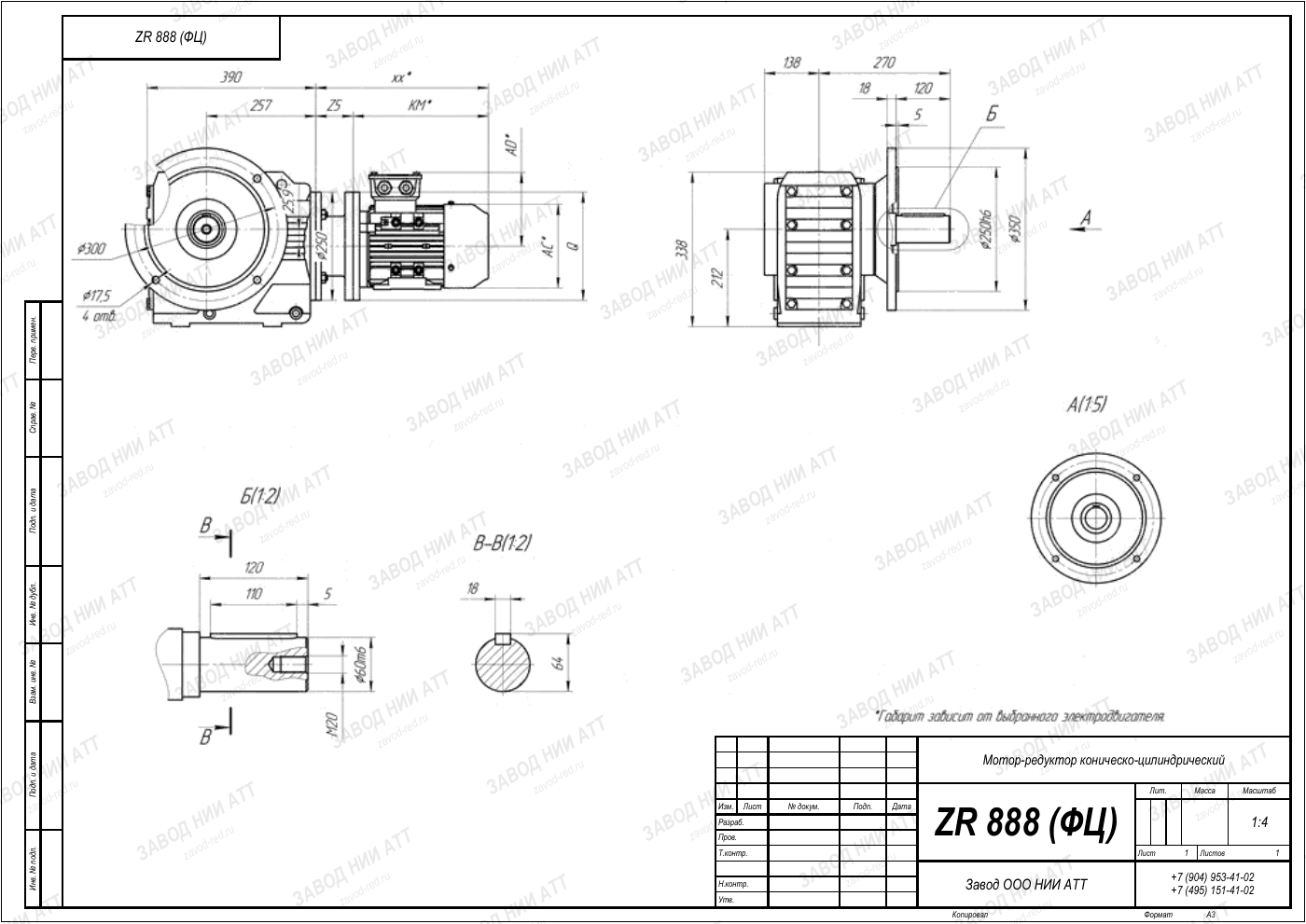

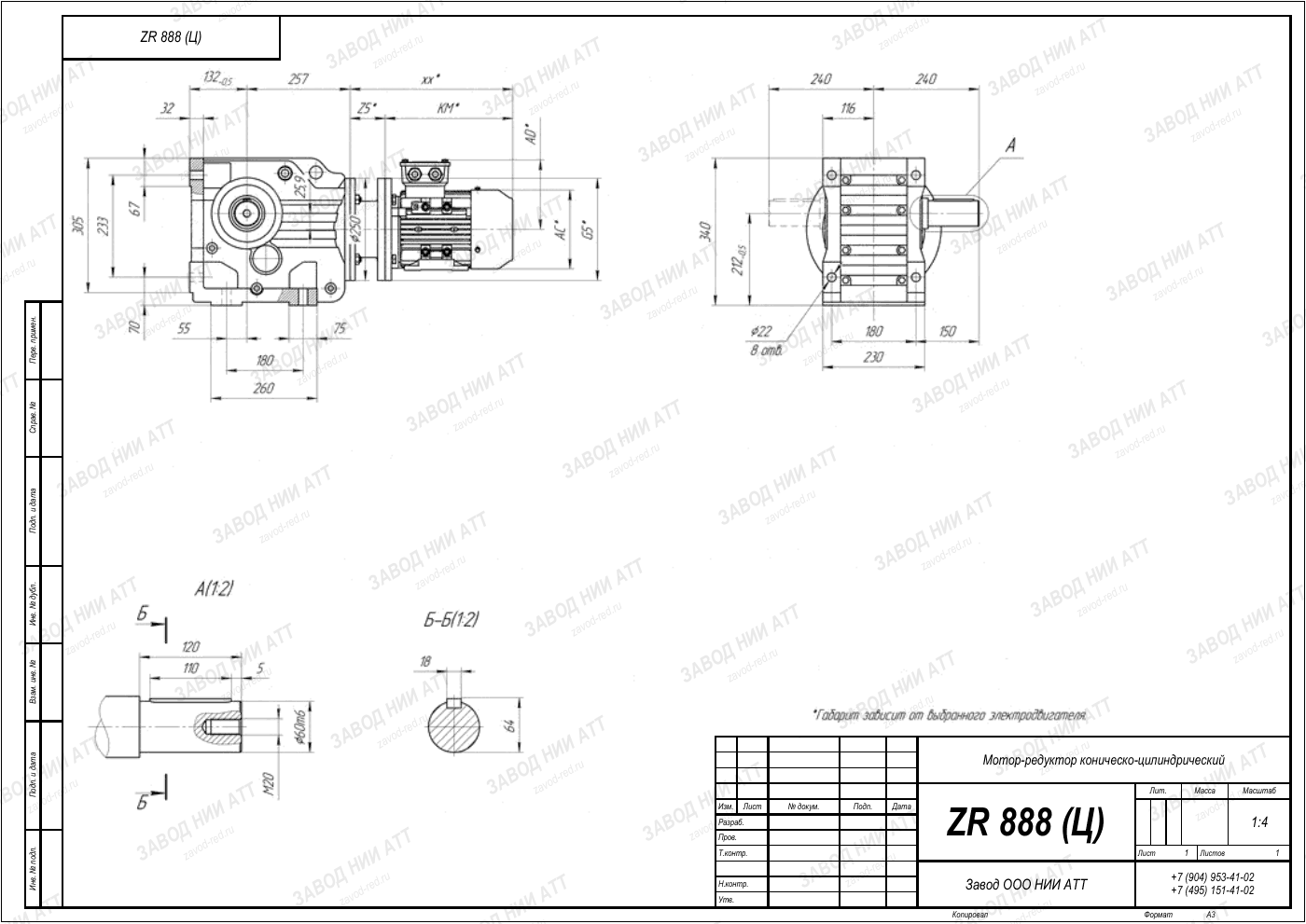

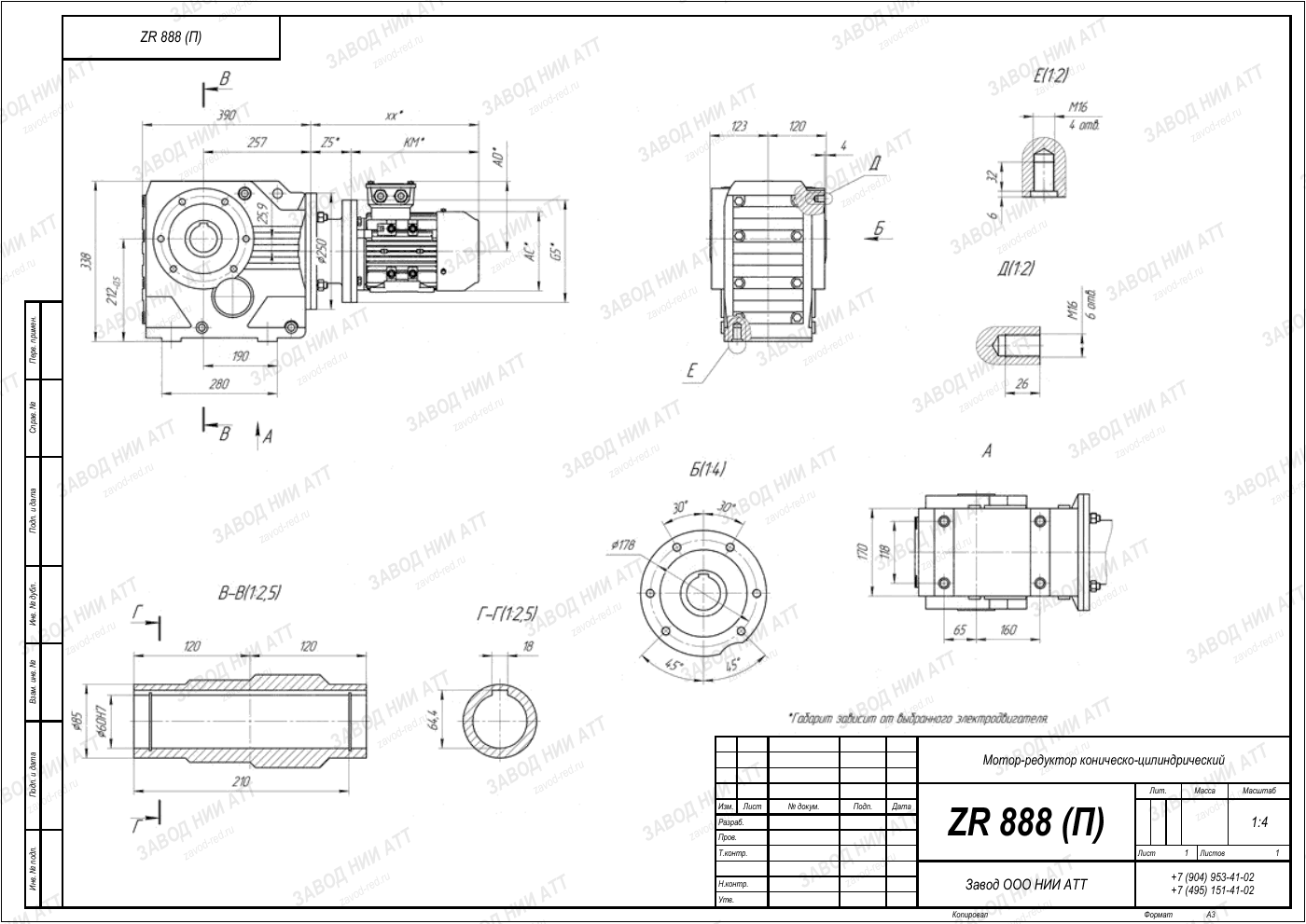

Чертёж оригинала SEW K 87, S 77, S 87 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 888: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
В обозначении SEW K 87, S 77, S 87 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | кинематическая схема редуктора — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 87 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=638 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 0,75 кВт | в этой комплектации; все позиции модели вместе закрывают см. модель |
| Исполнения | KA 87, KAF 87, KH 87, KF 87 | подбирается по узлу машины: куда садится вал и на чём стоит редуктор |
| Обозначения модели | K 87, S 77, S 87 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 638 — отсюда 2,2 об/мин на выходе, и мощность двигателя 0,75 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 888/959 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как K 87, S 77, S 87 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K87, S77, S87. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 87 встречается в обозначениях KA 87 — с полым валом; KAF 87 — полый вал и круглый фланец; KH 87 — полый вал со стяжным диском; KF 87 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA87, KAF87, KH87, KF87. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 888/959 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Название SEW K 87, S 77, S 87 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Наш ZR 888/959 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Нормы нагрева и вибрации завязаны на обороты, поэтому сверхтихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Тот же SEW K 87, S 77, S 87, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 2,2 об/мин при стандартных 1450 об/мин на входе. Передаточное 638 — это отношение входной скорости к выходной.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,75 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 888/959 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Отличают позиции передаточное и мощность. Здесь выход 2,2 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SEW K 87, S 77, S 87 — корпус и посадочные останутся теми же.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Марка SEW K 87, S 77, S 87 говорит о габарите, а не о скорости и моменте. Эта позиция — сверхтихоходное исполнение: 2,2 об/мин на выходе. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 888/959 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
