Перед вами среднескоростное исполнение ряда SEW WA 20: i=25 с двигателем 0,25 кВт, выход 112 об/мин. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такие обороты ставят в приводы центробежных насосов, намоточных устройств и вальцов. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Особенность серии. Самые компактные и лёгкие угловые редукторы SEW: алюминиевый корпус, беззазорное зацепление «сталь-сталь», смазка на весь срок службы. Малые типоразмеры W..10/20/30: момент 30/45/69 Нм, мощность 0,09–0,75 кВт. Типоразмеры W..19–59: момент 80–600 Нм, мощность 0,09–4,0 кВт. Отдельная серия W..9HG (трёхступенчатая, первая ступень SPIROPLAN + две цилиндрические): передаточные числа свыше i = 200 и до i > 2400, момент до 600 Нм — для очень низких выходных скоростей в компактном угловом корпусе.
Место в ряду. На один типоразмер SEW WA 20 приходится 11 передаточных: нижняя граница 7,5, верхняя 100. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=30 (48 об/мин), вверх — i=20 (72 об/мин). По двигателю ряд идёт от 0,06 до 0,55 кВт, здесь 0,25 кВт — 5-я мощность из 7. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
SEW WA 20 доступен как импортная поставка; замена из нашей номенклатуры — ZR 603, посадка один в один.

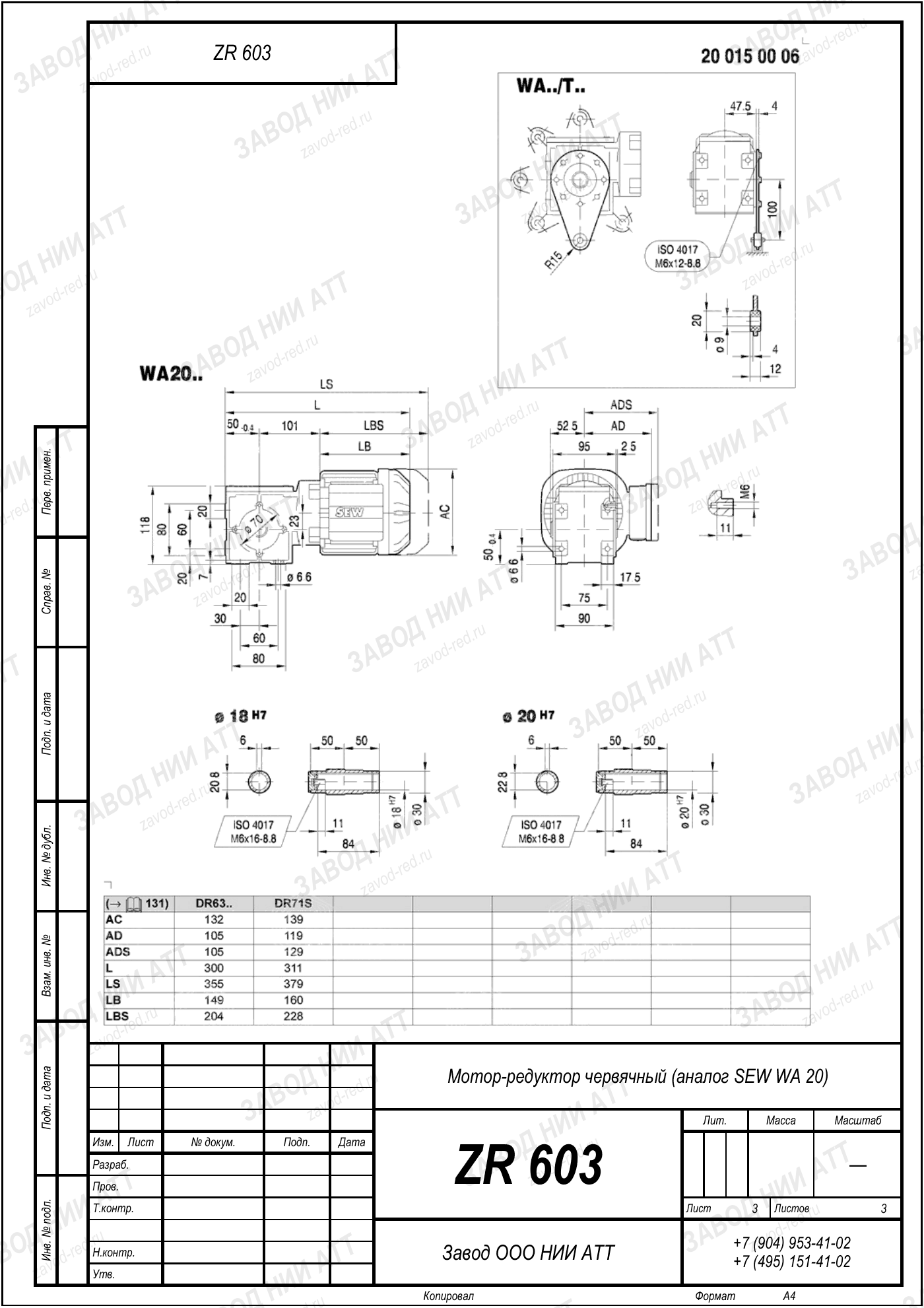

Габаритный и присоединительный чертёж модели SEW WA 20 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW WA 20 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | WA | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 20 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=25 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 0,25 кВт | в этой комплектации; все позиции модели вместе закрывают см. модель |
| Исполнения | W 20, WF 20 | полый вал надевается на вал машины, фланец заменяет лапы; передача одна |
Позицию внутри ряда задают два числа: передаточное 25 — отсюда 112 об/мин на выходе, и мощность двигателя 0,25 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Этой позиции отвечает ZR 603 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 20 встречается в обозначениях W 20 — со сплошным валом; WF 20 — с круглым фланцем. В запросах и на шильдах пишут и слитно: W20, WF20. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 603 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У SEW WA 20 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Наш ZR 603 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Один типоразмер SEW WA 20, разные обороты и момент на выходном валу:
На выходном валу 112 об/мин при стандартных 1450 об/мин на входе. Передаточное 25 — это отношение входной скорости к выходной.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,25 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 603 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 112 об/мин — от них и пляшите при подборе SEW WA 20.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Позиции SEW WA 20 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 112 об/мин на выходе. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 603 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
