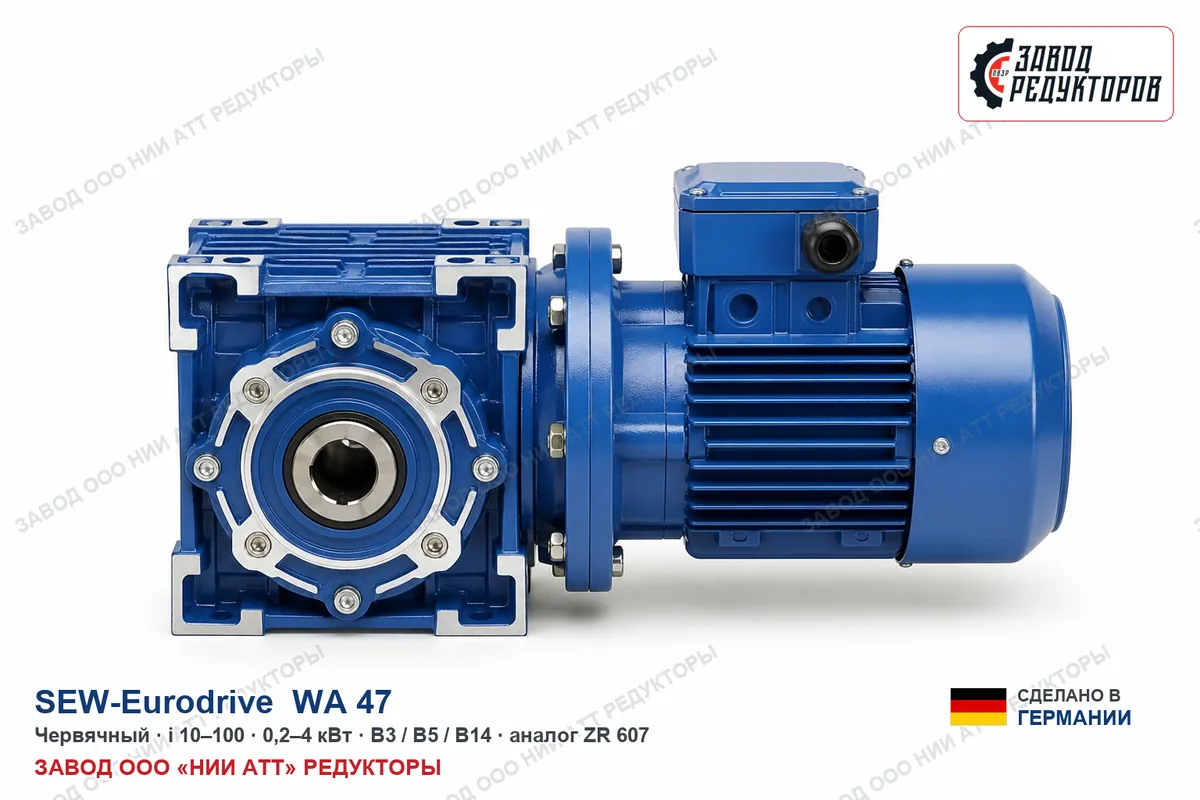

SEW WF 47 — червячный мотор-редуктор бренда SEW. Российский аналог собственного производства — ZR 607 от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место SEW WF 47 без переделки рамы и переходных деталей.
Диапазон параметров: мощность 0.25–4,0 кВт, передаточное число 7.5–100.0, крутящий момент 45.0–258,0 Н·м, 83 исполнений по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена SEW WF 47 на ZR 607 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал SEW под заказ. Смотрите также все модели SEW и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы WF 47 и российский аналог ZR 607 в этом исполнении ставят там, где момент передают муфтой, цепью или ремнём, а сам редуктор крепится круглый фланец B5. Подбор конфигурации под нагрузку и присоединительные размеры выполняет инженер.
Исполнение WF отличается от соседних только выходным узлом и креплением: здесь это сплошной цилиндрический вал со шпонкой, крепление — круглый фланец B5. Габарит корпуса, передаточные числа и момент такие же, как у остальных исполнений типоразмера 47, поэтому замена подбирается по присоединительным размерам, а не по букве в обозначении.
На выходе сплошной вал со шпонкой: момент снимается муфтой, звёздочкой или шкивом. Крепление круглым фланцем B5: редуктор притягивается к плите или корпусу машины по окружности отверстий. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал.
| Обозначение | WF 47 (пишут также WF47) |
| Выходной вал | сплошной цилиндрический вал со шпонкой |
| Крепление | круглый фланец B5 |
| Тип передачи | угловой — угловая передача SPIROPLAN в лёгком корпусе — малые мощности, компактный привод под прямым углом |
| Передаточные числа | 7,5–100 |
| Мощность двигателя | 0,25–4 кВт |
| Российская замена | ZR 607 — тот же типоразмер, присоединительные размеры совпадают |
Габарит корпуса, передаточные и момент у исполнений типоразмера 47 общие — отличается выходной узел и крепление. Точные значения для вашей конфигурации зависят от передаточного числа — пришлём расчётом вместе с ценой.

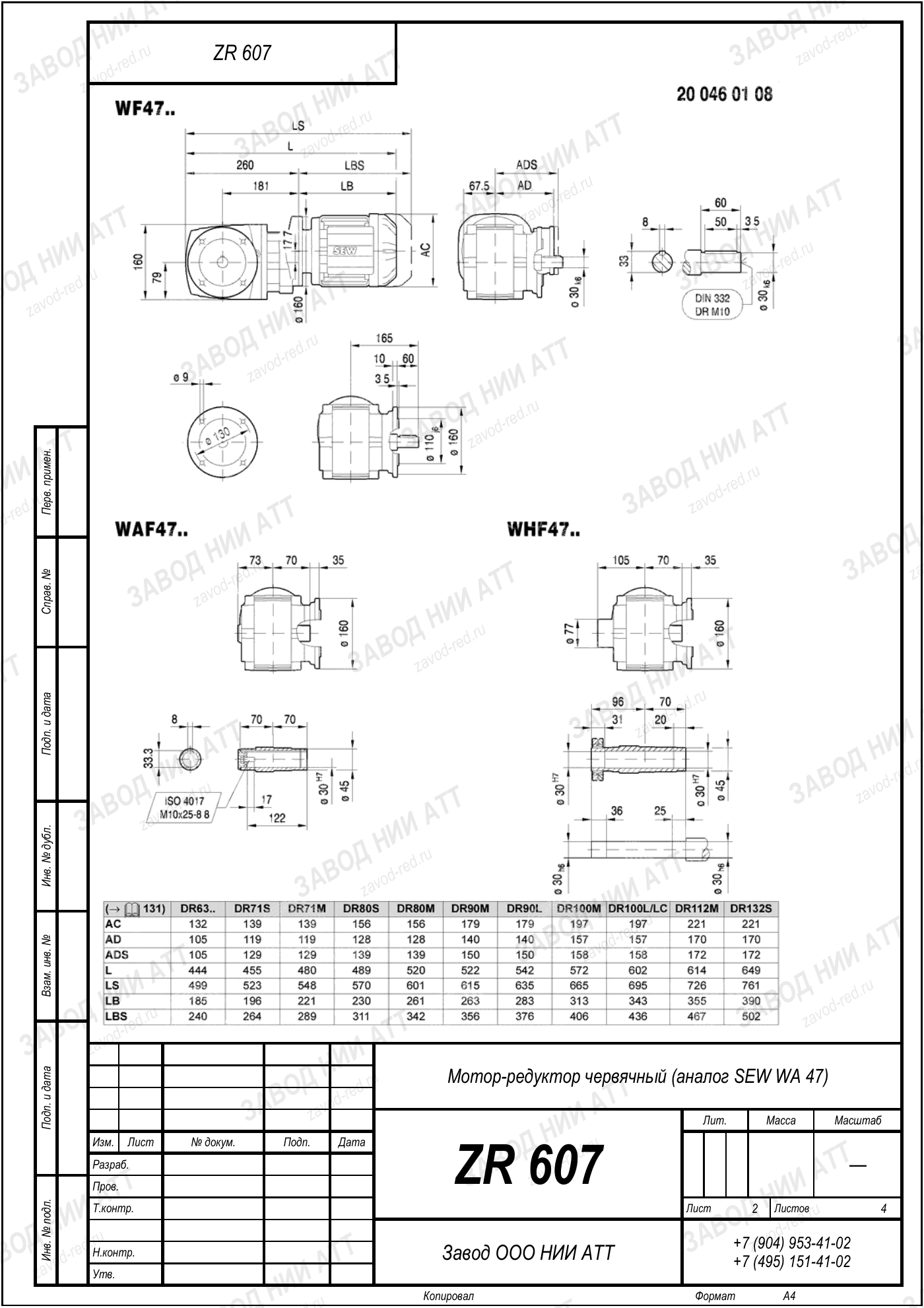

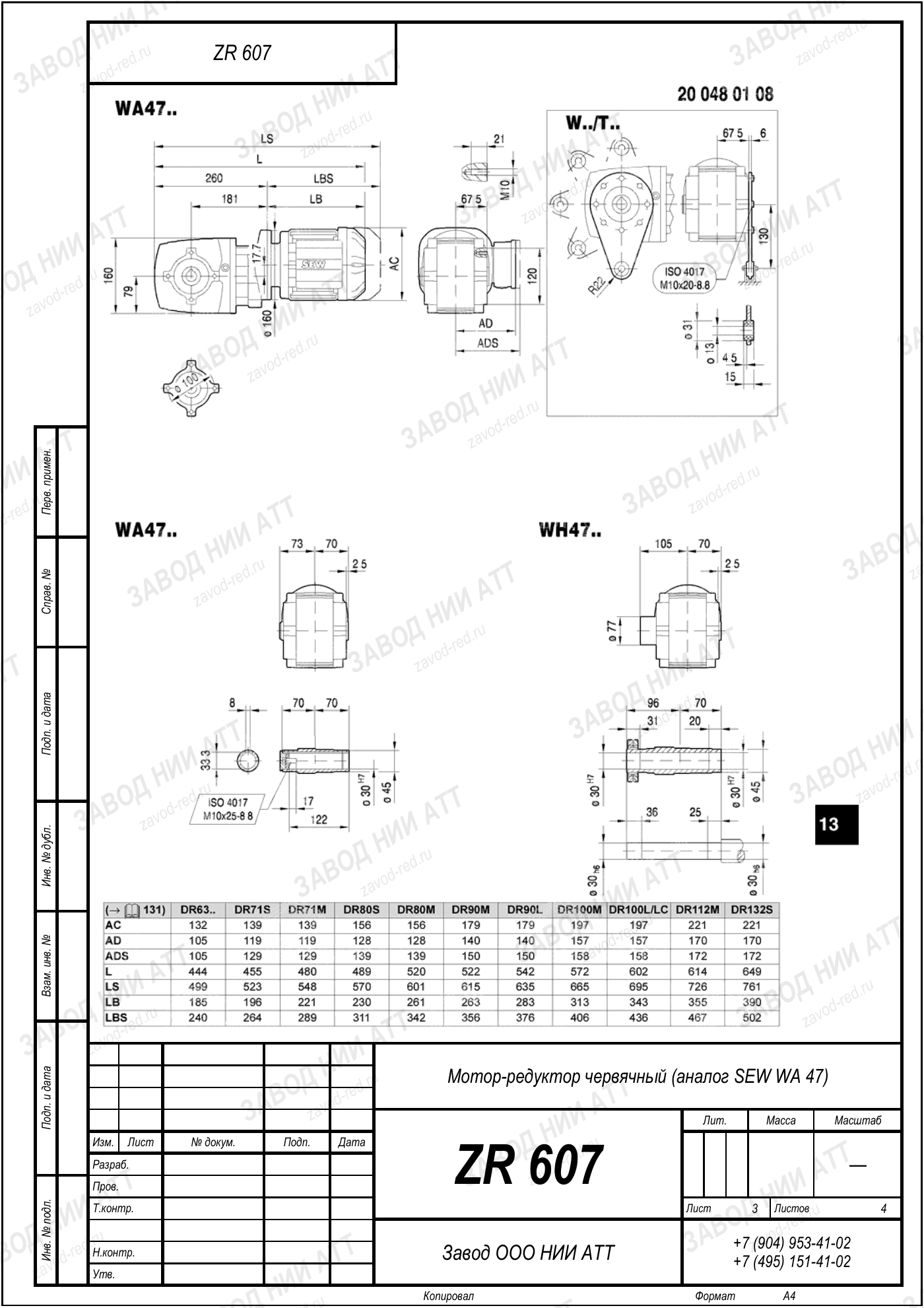

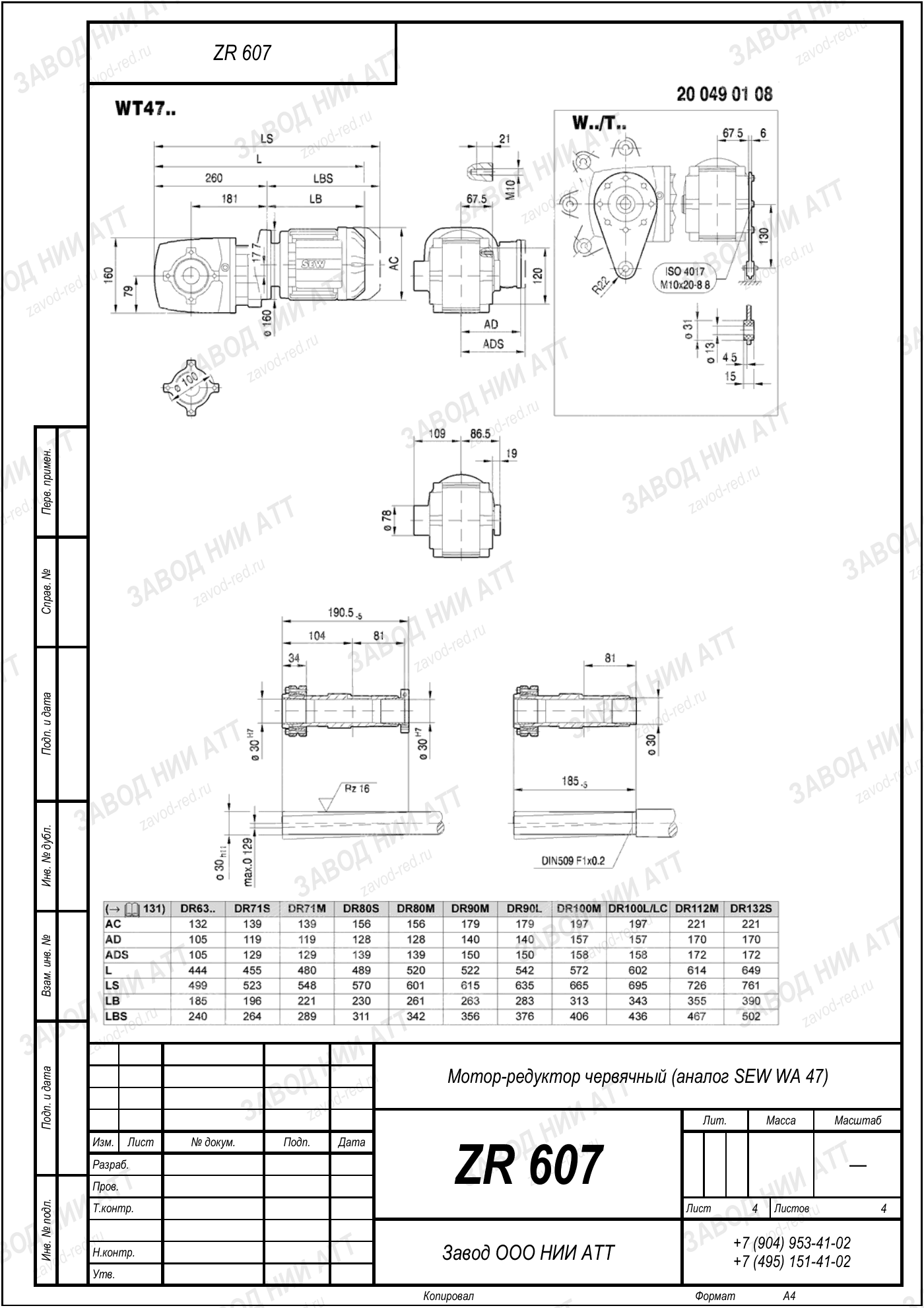

Габаритный и присоединительный чертёж модели SEW WF 47 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении WF 47 зашиты тип передачи, исполнение выходного узла и типоразмер корпуса:
На шильде и в запросах пишут и слитно — WF47, и через пробел — WF 47, встречается вариант с двигателем (WF47 DR..). Это одно и то же изделие. Российская замена — ZR 607: тот же типоразмер, те же присоединительные размеры, исполнение вала подбираем под ваш узел.
Замена SEW WF 47 на ZR 607 проходит без переделки узла, если совпали шесть параметров. Пройдите по списку до заказа — это дешевле, чем после.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Если шильд не читается, подбор ведут по машине: момент, обороты, схема установки и присоединительные размеры по факту — этого достаточно.
Монтажное положение ZR 607 повторяет положение снятого SEW WF 47. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Буква после серии задаёт только выходной узел и способ крепления. Габарит корпуса, передаточные и момент у всех исполнений типоразмера 47 общие, поэтому наш аналог ZR 607 подбирается к любому из них — уточните вал и фланец при заказе.
W — это угловой редуктор, F — сплошной цилиндрический вал со шпонкой, крепление круглый фланец B5. Цифра 47 — типоразмер корпуса: она задаёт габарит, присоединительные размеры и момент.
Механика одна и та же, отличается выходной узел и крепление: у WF 47 это сплошной цилиндрический вал со шпонкой и круглый фланец B5. Передаточные числа, момент и габарит корпуса совпадают, поэтому российский аналог для них общий — ZR 607.
Момент и допустимая радиальная нагрузка у типоразмера 47 общие для всех исполнений серии. Значение под ваше передаточное число и режим работы инженер считает при подборе — вместе с проверкой консольной нагрузки от муфты, цепи или ремня.
Передаточные числа типоразмера — 7,5–100. Мощность двигателя в этом габарите — 0,25–4,0 кВт. Конкретное сочетание подбираем под требуемые обороты и момент на выходе.
Прямая замена — ZR 607 производства ООО «НИИ АТТ» (Завод Редукторов, Челябинск). Присоединительные и габаритные размеры совпадают с типоразмером 47, исполнение выходного вала и фланца подбираем под ваш узел, переделка рамы не нужна.
Кроме передаточного числа и мощности — диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка, а также диаметр окружности отверстий фланца и посадочный поясок. Пришлите фото шильда и присоединительные размеры: инженер проверит, встаёт ли замена без переделок.
Российский аналог ZR 607: серийные типоразмеры отгружаем от 3 дней со склада, остальные изготавливаем под заказ — срок называем вместе с ценой. Оригинал WF 47 возим под заказ, срок зависит от наличия у поставщика.
Цена зависит от передаточного числа, мощности двигателя и исполнения вала, поэтому считаем по конкретной конфигурации. Пришлите параметры — расчёт и КП отправим в течение дня.
Это исполнение выбирают, когда момент передают муфтой, цепью или ремнём, а редуктор крепится круглый фланец B5. Нужен, когда машину приводят через передачу, а не насадкой редуктора на вал. Если у вас другой выход или другое крепление — смотрите соседнее исполнение того же типоразмера 47: механика у них общая.
Замену подбирают по присоединительным размерам, а не по совпадению момента. Для WF 47 проверяем: диаметр и вылет выходного вала, тип полумуфты — от них зависит консольная нагрузка; диаметр окружности отверстий фланца и посадочный поясок; передаточное число из ряда 7,5–100; момент и радиальную нагрузку на выходном валу под ваш режим работы; монтажное положение и точку заливки масла.
Российский аналог — ZR 607 собственного производства: тот же типоразмер угловой редуктора, совпадают присоединительные размеры, диаметр и вылет вала, фланец. Двигатель ставим на мощность из ряда 0,25–4,0 кВт, паспорт идёт с фактическими параметрами, гарантия 24 месяца. Калькулятор подбора считает типоразмер по мощности, оборотам, моменту и передаточному числу; каталог показывает всю линейку.
