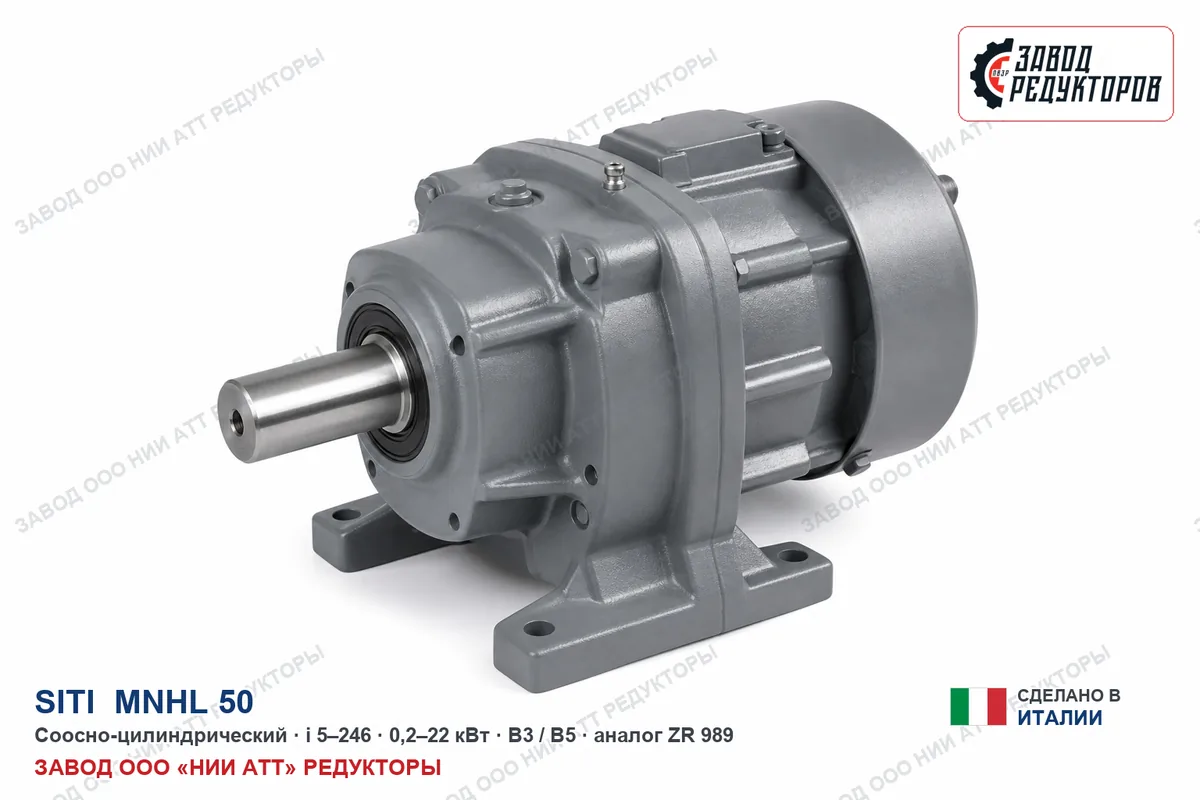

SITI MNHL 50 — соосно-цилиндрический мотор-редуктор бренда SITI. Российский аналог собственного производства — ZR 989 от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место SITI MNHL 50 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,2–22 кВт, передаточное число 5–246, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена SITI MNHL 50 на ZR 989 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 24 месяца и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал SITI под заказ. Смотрите также все редукторы SITI (Сити) и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы SITI MNHL 50 и российский аналог ZR 989 (соосно-цилиндрический) применяют там, где привод ставится «в линию» при соосном расположении валов: насосы и вентиляторы, мешалки и миксеры, экструдеры, транспортёры и рольганги, станочное и общепромышленное оборудование. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
SITI MNHL 50 и аналог ZR 989 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,2–22 кВт и передаточных числах 5–246 исполнение подбирают по нагрузке и требуемому моменту — у этого исполнения 400 Н·м при 13 об/мин на выходном валу; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.
Выходной вал делает 13 об/мин — один оборот примерно за 4,6 с. Момент 400 Н·м получен из 0,55 кВт передаточным числом 103. Это тихоходное исполнение: важна не скорость, а тяга — шнеки, густые среды, механизмы поворота. При таком передаточном числе запас по мощности почти никогда не бывает узким местом, а вот радиальную нагрузку на выходном валу и шпоночное соединение проверяют в первую очередь. Это самый ходовой диапазон мощностей — серийные типоразмеры обычно есть на складе.
Момент 400 Н·м — это усилие около 2000 Н (примерно 204 кгс) на плече 0,2 м от оси выходного вала. Момент значительный: реактивная штанга или жёсткое крепление корпуса обязательны, а шпоночный паз считают на смятие. При насадном исполнении обращают внимание на состояние вала машины — износ посадки быстро выводит узел из строя.
В серии с передаточным числом 103 у этой модели 5 исполнений — от 0,55 до 2,2 кВт; данное самое маломощное. На выходном валу при КПД около 0,95 остаётся примерно 0,52 кВт. Если требуемый момент машины близок к 400 Н·м, берут соседнее исполнение с запасом, а не это впритык.
Габаритный и присоединительный чертёж завода — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Прямая замена — редуктор ZR 989 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог SITI MNHL 50 — ZR 989, соосно-цилиндрический редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 989 повторяет присоединительные размеры SITI MNHL 50 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 24 месяца. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность модели 0,2–22 кВт, передаточное 5–246, тип — соосно-цилиндрический. Крутящий момент и точное исполнение зависят от типоразмера — смотрите таблицу выше или уточните у инженера по шильду.
Да, поставляем оригинальные редукторы SITI под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал SITI и аналог ZR 989 за 15 минут.
Как понять, какое исполнение SITI MNHL 50 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 989 один в один.
Замену SITI MNHL 50 на ZR 989 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 24 месяца, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| SITI MNHL 50 | ZR 989 |
Смотрите также: все редукторы SITI (Сити) и аналоги, каталог редукторов, импортозамещение приводов, подбор по параметрам и карточку ZR 989. Нужен аналог другого импортного редуктора — пришлите шильд, подберём замену за 15 минут.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
