ZR 8128/979 — коническо-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 0.12–4 кВт, передаточное число 418–17550, выходной момент 3180–16600 Н·м, 92 исполнения. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 8128/979 — это коническо-цилиндрический редуктор с угловой компоновкой: входной и выходной валы расположены под прямым углом друг к другу. На входе работает коническая зубчатая ступень, которая поворачивает поток мощности на 90°, а дальнейшее понижение оборотов и рост момента обеспечивают цилиндрические ступени. Это старший по моменту типоразмер серии: при умеренной входной мощности он развивает крутящий момент до 16600 Н·м и подходит для тяжёлых тихоходных угловых приводов. Серия ZR разработана как функциональный аналог распространённых импортных редукторов и закрывает задачи импортозамещения без потери технических характеристик.
Индекс 1812/197 определяет типоразмер корпуса и посадочные размеры. В рамках этого типоразмера завод выпускает 92 исполнения — они отличаются передаточным числом, исполнением вала, способом монтажа и комплектацией электродвигателем. Подобрать конкретное исполнение под вашу нагрузку поможет калькулятор подбора.
В основе модели — комбинированная коническо-цилиндрическая передача: первая коническая ступень разворачивает оси валов на 90°, последующие цилиндрические ступени с параллельными осями понижают обороты до требуемых. Коническое зацепление обеспечивает плавную передачу момента при перпендикулярном расположении валов, а цилиндрические ступени дают высокий механический КПД, низкий уровень шума и долгий ресурс.
ZR 8128/979 применяют в тяжёлых тихоходных угловых приводах: конвейерах и транспортёрах большой производительности, мешалках и смесителях вязких сред, дробильно-измельчающем, насосном, подъёмно-транспортном и технологическом оборудовании. Поворот потока мощности на 90° и возможность насадного монтажа на полый вал делают модель удобной там, где двигатель ставится перпендикулярно валу механизма и требуется тихоходный выходной вал с большим моментом. Точное исполнение подбирают по требуемому выходному моменту, оборотам и схеме монтажа в калькуляторе подбора; при нестандартных условиях инженеры завода рассчитают привод индивидуально.
ZR 8128/979 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные и габаритные размеры, диапазоны передаточных чисел и моментов, поэтому замена идёт без переделки рамы и сопряжённого оборудования. Подробнее о соответствии — на странице аналог импортных редукторов. Модель поставляется как самостоятельный редуктор или в виде мотор-редуктора в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный); возможна комплектация под управление частотным преобразователем.
Предусмотрены лапное, фланцевое и насадное (на полый вал) исполнения, монтаж в нескольких пространственных положениях. При установке важно выдержать соосность с приводимым механизмом, не превышать допустимые радиальную и осевую нагрузки на выходной вал и обеспечить правильное положение пробки сапуна. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. На всю продукцию серии ZR действует гарантия 12 месяцев. Поставка осуществляется по всей России; цены и сроки по конкретному исполнению — по запросу.
| Тип передачи | коническо-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–4 кВт |
| Передаточное число | 418.0–17550.0 |
| Крутящий момент | 3180–16600 Н·м |
| Обороты на выходе | 0,08–3,4 об/мин |
| Исполнений в линейке | 92 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 0.37 | 0.18 | 16600.0 | 7482.0 | 0.8 |
| 0.18 | 0.09 | 16300.0 | 14975.0 | 0.8 |
| 1.5 | 0.8 | 16200.0 | 1757.0 | 0.8 |
| 4.0 | 2.3 | 15100.0 | 610.0 | 0.85 |
| 0.55 | 0.31 | 14900.0 | 4423.0 | 0.85 |
| 3.0 | 1.8 | 14800.0 | 790.0 | 0.9 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.

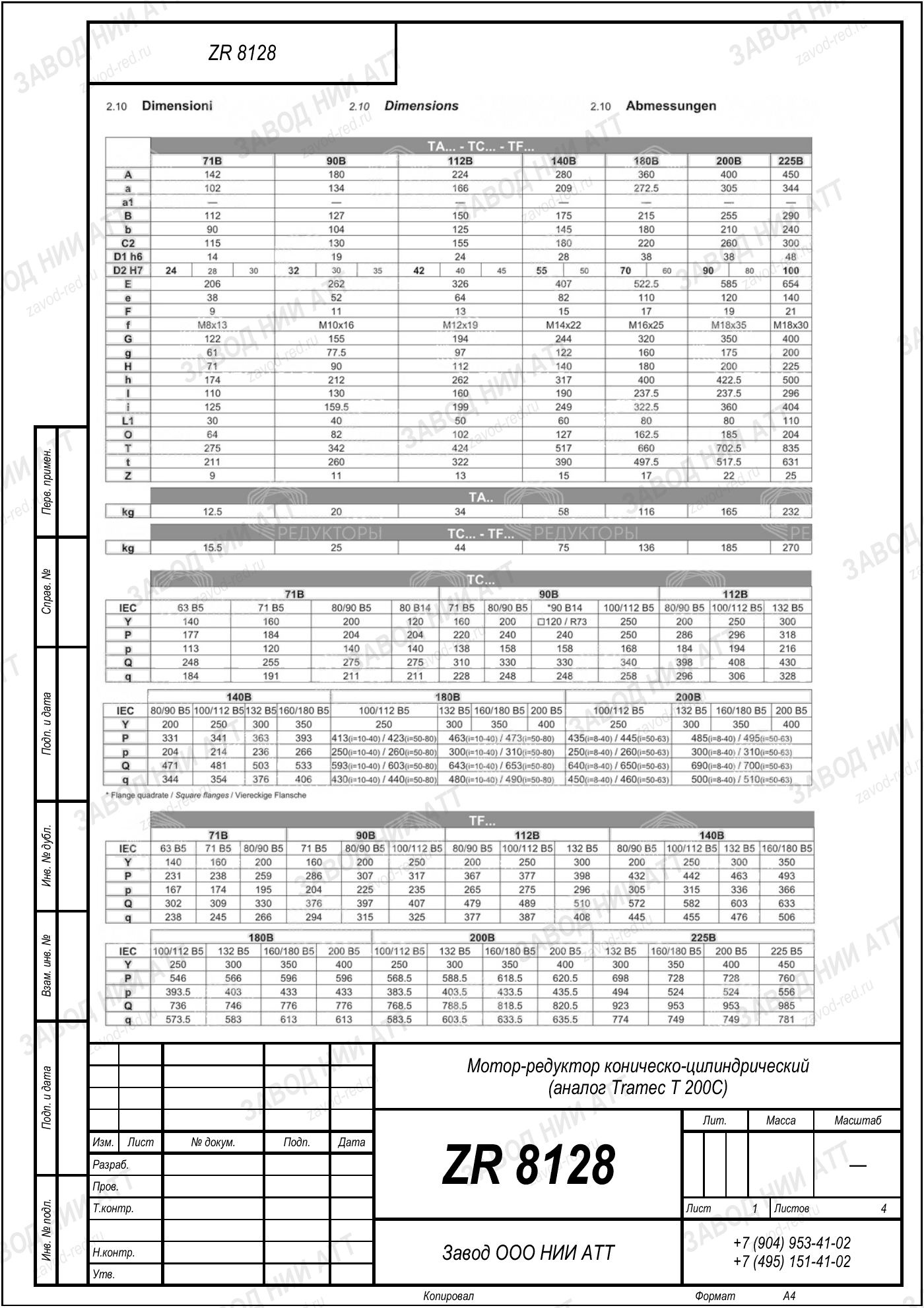

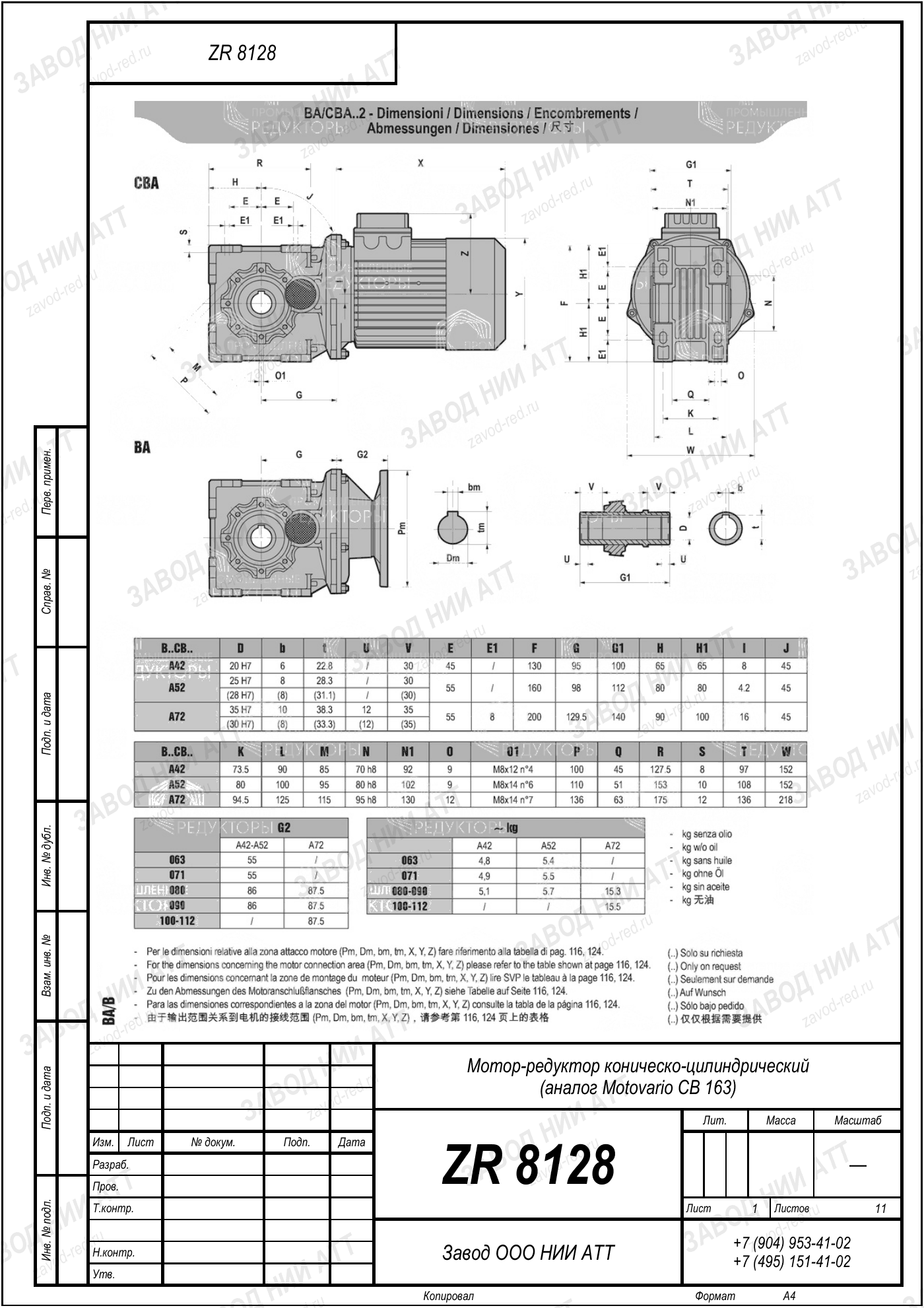

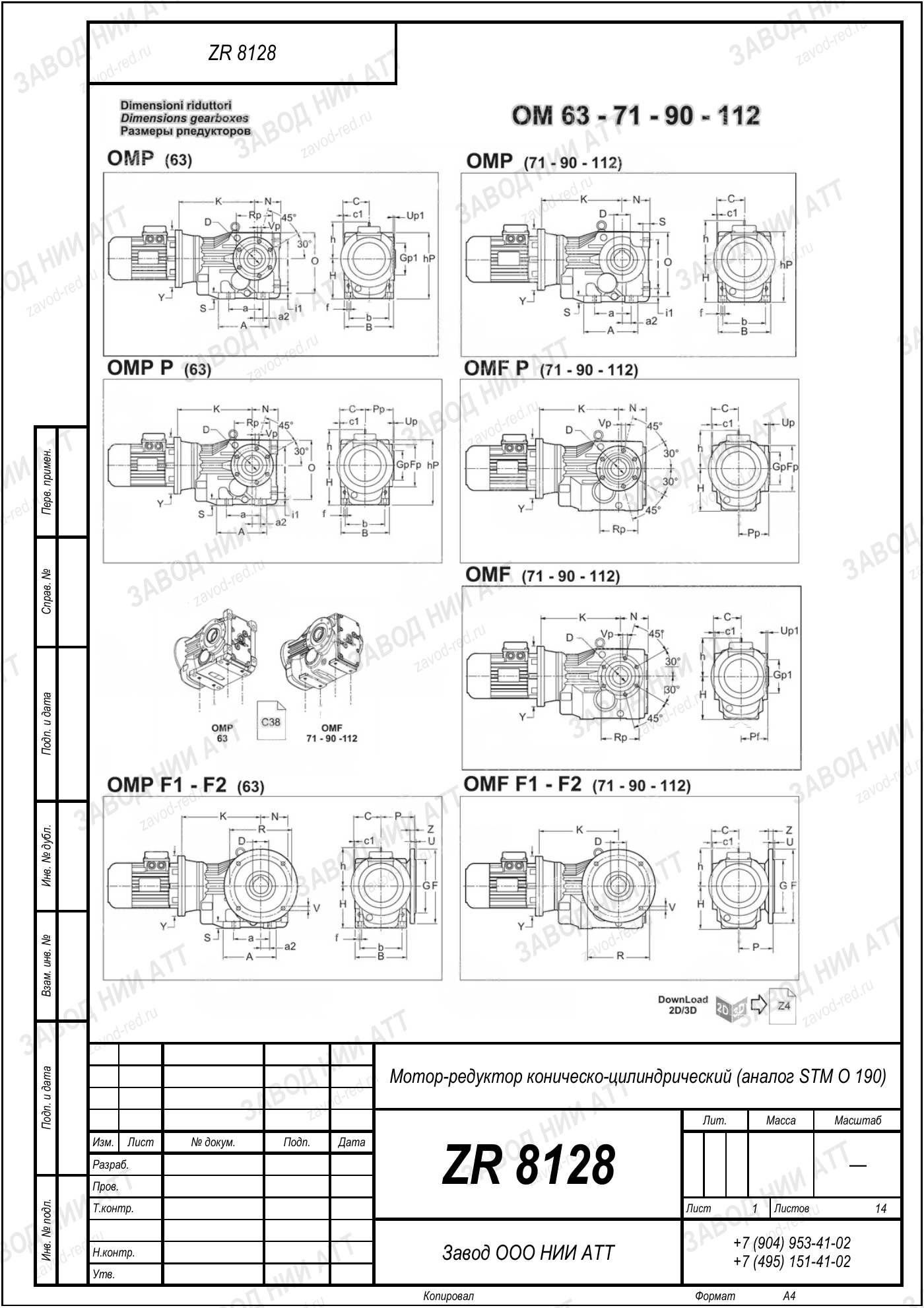

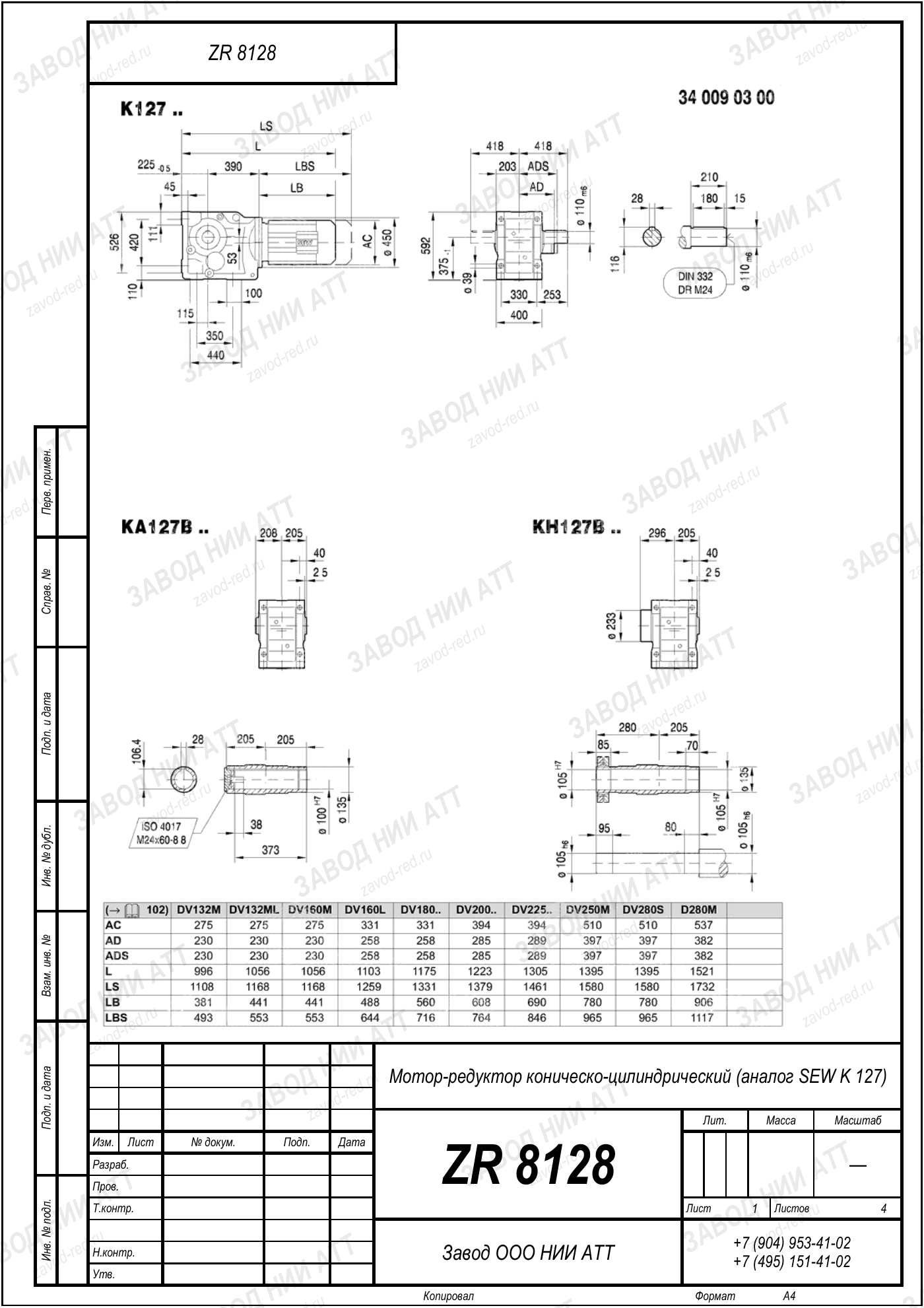

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
ZR 8128/979 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Коническо-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 418.0–17550.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–4 кВт | диапазон по типоразмеру |
| Момент на выходе | 3180–16600 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 92 | сочетания передаточного, мощности и монтажного положения |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
У ZR 8128/979 92 исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 3180–16600 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 418.0–17550.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–4 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор — в калькуляторе.
При установке ZR 8128/979 сохраняют монтажное положение исходного ZR 8128/979 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Это комбинированное исполнение из двух ступеней. Готовой таблицы «импортная модель → этот типоразмер» мы не публикуем: импортные каталоги описывают одиночные редукторы, а не сборки, поэтому прямого соответствия у такой комбинации нет. Пришлите обозначение с шильда, фото узла или габаритный чертёж — инженер сверит присоединительные и габаритные размеры и скажет, встанет ли на штатное место.
Это коническо-цилиндрический редуктор: входная коническая ступень разворачивает поток мощности на 90°, далее идут цилиндрические ступени. Входной и выходной валы расположены под прямым углом. Такая схема даёт высокий КПД, большой момент и компактную угловую компоновку.
Мощность 0.12–4 кВт, передаточное число 418–17550, выходной крутящий момент 3180–16600 Н·м. В типоразмере доступно 92 исполнения, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
92 исполнения в рамках одного типоразмера. Они различаются передаточным числом, исполнением выходного вала (сплошной/полый), способом монтажа (лапы/фланец/насадной) и наличием электродвигателя. Подходящее исполнение подбирается через калькулятор на /podbor.
Да. ZR 8128/979 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы. Подробнее — на странице /importozameshchenie.
Да. Модель доступна как отдельный редуктор и как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный). Возможна комплектация под управление частотным преобразователем.
Для угловых тяжёлых тихоходных приводов с большим моментом: конвейеров и транспортёров, мешалок и смесителей, дробильно-измельчающего, насосного, подъёмно-транспортного и технологического оборудования. Поворот потока на 90° и момент до 16600 Н·м позволяют получать очень низкие выходные обороты при угловой компоновке.
Задайте требуемый выходной момент, обороты и схему монтажа в калькуляторе подбора на /podbor — система предложит подходящее исполнение ZR 8128/979. При нестандартных условиях инженеры завода выполнят индивидуальный расчёт привода.
На продукцию серии ZR действует гарантия 12 месяцев. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 8128/979 (коническо-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 8128/979 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 8128/979 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
Смотрите серию коническо-цилиндрических редукторов, весь каталог и другие модели ZR. Отгрузка серийных типоразмеров ZR 8128/979 — в короткие сроки напрямую от производителя.
