ZR 603/606 — двухступенчатый червячный редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск). Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 603/606 — это комбинированный двухступенчатый червячный редуктор серии ZR. В одном корпусе последовательно соединены две червячные передачи: быстроходная ступень на базе типоразмера 737 и тихоходная на базе 767. Каждая пара «червяк — червячное колесо» понижает обороты по отдельности, а их произведение даёт суммарное передаточное число, недостижимое одной червячной парой. Оси входа и выхода скрещиваются под 90°, что задаёт компактную компоновку привода и позволяет разворачивать механизм в стеснённых условиях монтажа.
Двухступенчатая червячная передача ZR 603/606 даёт два ключевых преимущества: очень большое понижение оборотов (передаточное до 5000) и усиленный эффект самоторможения выходного вала. Самоторможение удерживает вал под нагрузкой без отдельного механического тормоза — это важно для подъёмных, поворотных и фиксируемых механизмов, где недопустим самопроизвольный обратный ход.
ZR 603/606 востребован в тихоходных приводах с большим понижением оборотов: медленные ленточные и шнековые конвейеры, перемешивающие устройства и дозаторы, приводы заслонок и поворотных столов, ворота и шлагбаумы, узлы автоматизации. Сочетание малых выходных оборотов, высокого момента и самоторможения делает его удобным там, где нужно медленно и устойчиво вращать рабочий орган без отдельного тормоза.
Чтобы выбрать конкретное исполнение ZR 603/606, нужно задать выходной момент или мощность, требуемые обороты выходного вала и режим работы (продолжительность включения, число пусков). По этим данным определяется передаточное число и проверяется тепловой и нагрузочный запас. Рассчитать параметры и получить артикул исполнения удобно через калькулятор — он сам подберёт типоразмер и передаточное число под ваши обороты и момент.
ZR 603/606 спроектирован как прямой аналог импортных двухступенчатых червячных редукторов (комбинации габаритных рядов NMRV, корпуса SEW и NORD соответствующего класса). Совпадают присоединительные и габаритные размеры, что позволяет менять импортный узел на ZR без переделки рамы и сопрягаемых деталей. Запчасти и сам редуктор доступны со склада и из производства в Челябинске, без зависимости от поставок из-за рубежа.
ZR 603/606 поставляется и как готовый мотор-редуктор с асинхронным двигателем на 220 В (однофазное питание) или 380 В (трёхфазное) — это исключает подбор и центровку отдельного двигателя. Монтаж выполняется на лапах или через выходной фланец; рабочее положение задаётся при заказе, так как от него зависит схема смазки. Установку ведут на жёсткое основание с соблюдением соосности; при пусковых ударных нагрузках предусматривают сервис-фактор. Отгрузка серийных исполнений — в короткие сроки, на привод действует гарантия 12 месяцев; поставка по всей России.
| Тип передачи | червячный |
|---|---|
| Мощность двигателя | 0,06–0,37 кВт |
| Передаточное число | 300.0–5000.0 |
| Крутящий момент | 150–327 Н·м |
| Обороты на выходе | 0,28–9,3 об/мин |
| Исполнений в линейке | 18 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 0.06 | 0.28 | 327.0 | 5000.0 | 0.4 |
| 0.06 | 0.35 | 295.0 | 4000.0 | 0.6 |
| 0.09 | 0.93 | 259.0 | 1500.0 | 0.7 |
| 0.06 | 0.47 | 256.0 | 3000.0 | 0.7 |
| 0.18 | 2.8 | 252.0 | 500.0 | 0.8 |
| 0.06 | 0.58 | 227.0 | 2400.0 | 0.8 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.
Редуктор ZR 603/606 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

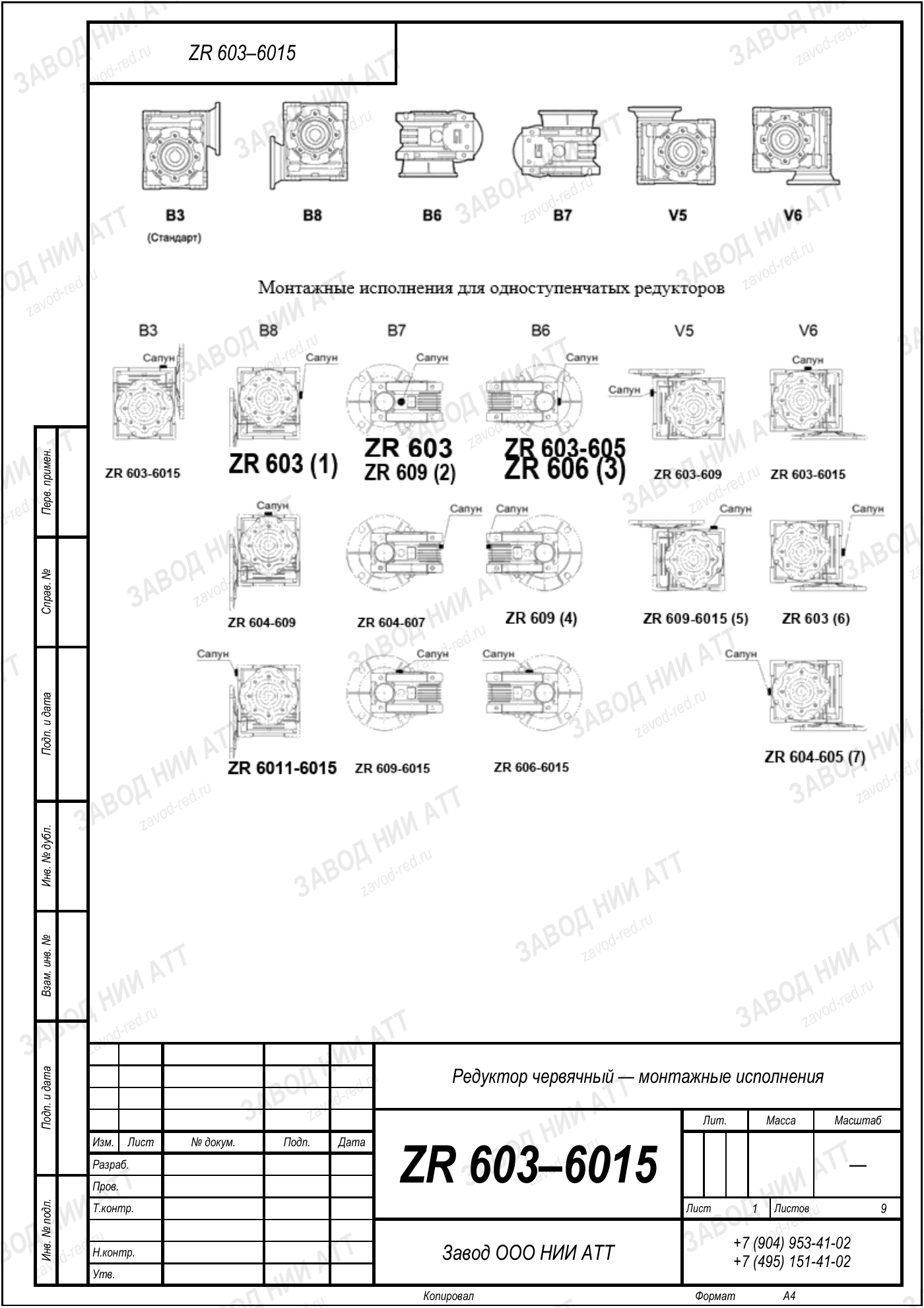

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 603/606 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Червячный редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 300.0–5000.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,06–0,37 кВт | диапазон по типоразмеру |
| Момент на выходе | 150–327 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 18 | сочетания передаточного, мощности и монтажного положения |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Чтобы ZR 603/606 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них проявляется не сразу, а через месяцы работы.
| Момент на выходном валу | 150–327 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 300.0–5000.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,06–0,37 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
ZR 603/606 ставят в том же монтажном положении, в каком работал ZR 603/606: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: применяют редукторное масло, марка и объём — по паспорту изделия. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
ZR 603/606 — двухступенчатый червячный редуктор. Две последовательно соединённые червячные пары (типоразмеры 737 и 767) дают очень большое суммарное передаточное число в компактном корпусе и выраженный эффект самоторможения выходного вала.
Мощность 0,06–0,37 кВт, суммарное передаточное число 300–5000, крутящий момент на выходе 150–327 Н·м. Это комбинированный двухступенчатый типоразмер серии ZR для тихоходных приводов; выпускается в 18 исполнениях.
Это варианты по передаточному числу, конфигурации валов (полый или сплошной), монтажным фланцам и положению в пространстве. Подходящее исполнение подбирается под выходные обороты, момент и способ крепления вашего механизма.
Да. ZR 603/606 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с асинхронным электродвигателем на 220 В (однофазное) или 380 В (трёхфазное питание). Готовый мотор-редуктор не требует подбора и центровки двигателя.
Да. ZR 603/606 разработан как аналог импортных двухступенчатых червячных редукторов (комбинации габаритных рядов NMRV, корпуса SEW и NORD этого класса). Присоединительные размеры совпадают, поэтому замена выполняется без переделки рамы. Подробнее — на странице импортозамещения.
Задайте требуемый момент или мощность, обороты выходного вала и режим работы. По этим данным определяется передаточное число и проверяется запас по нагрузке и нагреву. Удобнее всего использовать калькулятор подбора.
В тихоходных приводах с большим понижением оборотов: медленные конвейеры и шнеки, мешалки и дозаторы, приводы заслонок и поворотных столов, ворота и шлагбаумы, узлы автоматизации, где нужны малые выходные обороты, высокий момент и самоторможение.
Две ступени дают передаточное число 300–5000, которое недостижимо одной червячной парой. Это позволяет получить очень малые выходные обороты и высокий момент без отдельной тихоходной приставки, сохранив компактность и самоторможение привода.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 603/606 (червячный) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 603/606 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
