ZR 604 — компактный червячный редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск). Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 604 относится к червячным одноступенчатым редукторам серии ZR. Передача крутящего момента в нём реализована парой «червяк — червячное колесо»: ведущий червяк на входном валу входит в зацепление с бронзовым венцом колеса на выходном валу. Оси входа и выхода скрещиваются под 90°, что задаёт характерную Г-образную компоновку привода и позволяет разворачивать механизм в стеснённых условиях монтажа.
Червячная передача ZR 604 даёт два ключевых преимущества: большое понижение оборотов в одной ступени и эффект самоторможения при высоких передаточных числах. Самоторможение удерживает выходной вал под нагрузкой без отдельного механического тормоза — это важно для подъёмных, поворотных и фиксируемых механизмов, где недопустим самопроизвольный обратный ход.
ZR 604 востребован в лёгких и средних приводах: упаковочное и фасовочное оборудование, ленточные и шнековые конвейеры, перемешивающие устройства, приводы ворот и шлагбаумов, дозирующая и лабораторная техника, узлы автоматизации. Сочетание умеренной мощности, высокого передаточного числа и компактных габаритов делает его удобным для встраивания в машины, где нужны самоторможение и понижение оборотов в одной ступени.
Чтобы выбрать конкретное исполнение ZR 604, нужно задать выходной момент или мощность, требуемые обороты выходного вала и режим работы (продолжительность включения, число пусков). По этим данным определяется передаточное число и проверяется тепловой и нагрузочный запас. Рассчитать параметры и получить артикул исполнения удобно через калькулятор подбора — он сам подберёт типоразмер и передаточное число под ваши обороты и момент.
ZR 604 спроектирован как прямой аналог импортных червячных редукторов своего типоразмера (габаритный ряд NMRV, корпуса SEW и NORD соответствующего класса). Совпадают присоединительные и габаритные размеры, что позволяет менять импортный узел на ZR без переделки рамы и сопрягаемых деталей. Запчасти и сам редуктор доступны со склада и из производства в Челябинске, без зависимости от поставок из-за рубежа.
ZR 604 поставляется и как готовый мотор-редуктор с асинхронным двигателем на 220 В (однофазное питание) или 380 В (трёхфазное) — это исключает подбор и центровку отдельного двигателя. Монтаж выполняется на лапах или через выходной фланец; рабочее положение задаётся при заказе, так как от него зависит схема смазки. Установку ведут на жёсткое основание с соблюдением соосности; при пусковых ударных нагрузках предусматривают сервис-фактор. Отгрузка серийных исполнений — в короткие сроки, на привод действует гарантия 12 месяцев; поставка по всей России напрямую от производителя — ООО «НИИ АТТ», Челябинск.
| Тип передачи | червячный |
|---|---|
| Мощность двигателя | 0,09–0,55 кВт |
| Передаточное число | 7.5–100.0 |
| Крутящий момент | 8,3–53 Н·м |
| Обороты на выходе | 14–373,3 об/мин |
| Исполнений в линейке | 53 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 0.25 | 30.0 | 53.0 | 30.0 | 0.9 |
| 0.37 | 46.7 | 52.0 | 30.0 | 0.8 |
| 0.25 | 36.0 | 48.0 | 25.0 | 0.9 |
| 0.18 | 22.5 | 47.0 | 40.0 | 1.0 |
| 0.37 | 56.0 | 47.0 | 25.0 | 0.8 |
| 0.25 | 35.0 | 44.0 | 40.0 | 0.9 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.
Редуктор ZR 604 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

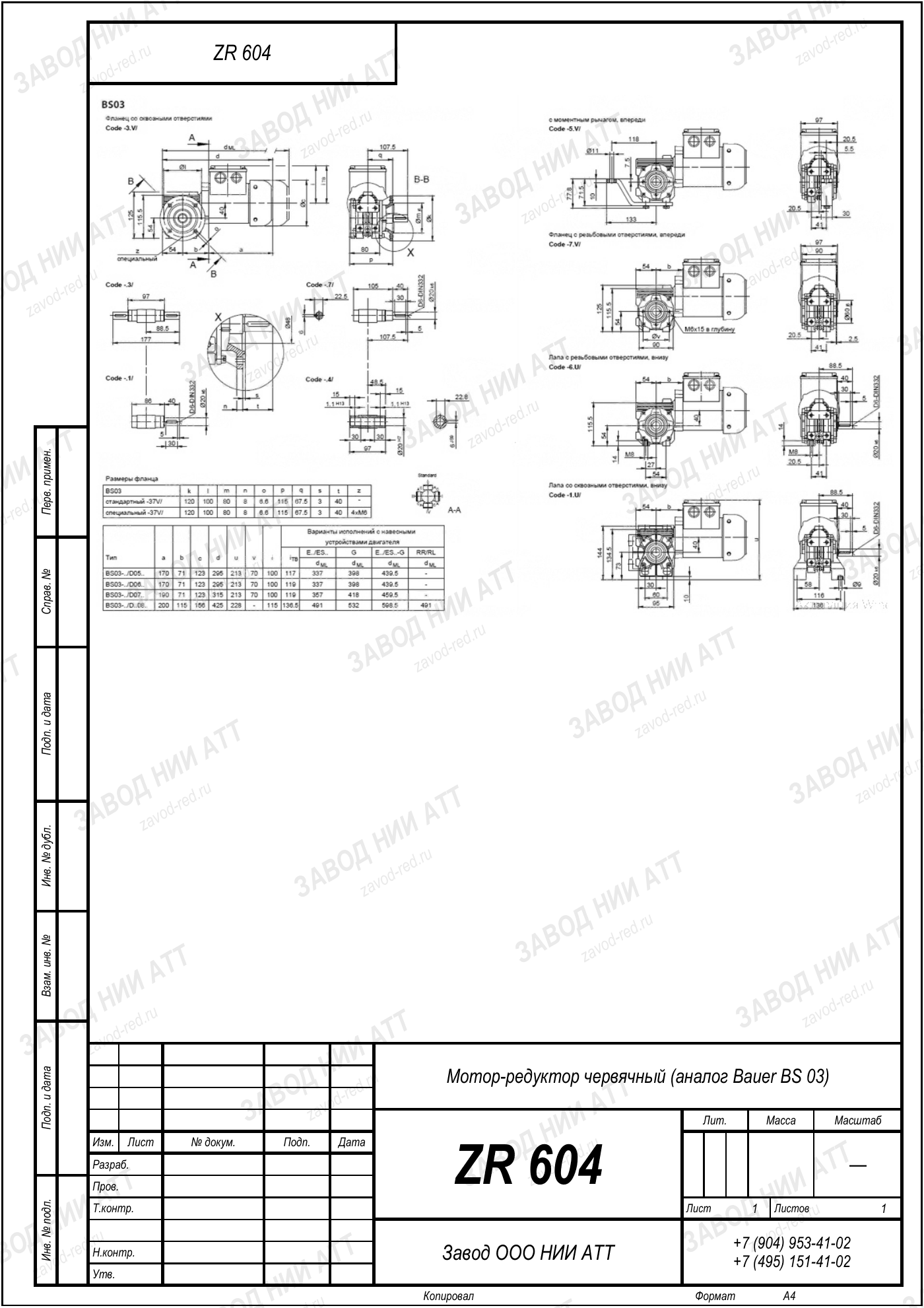

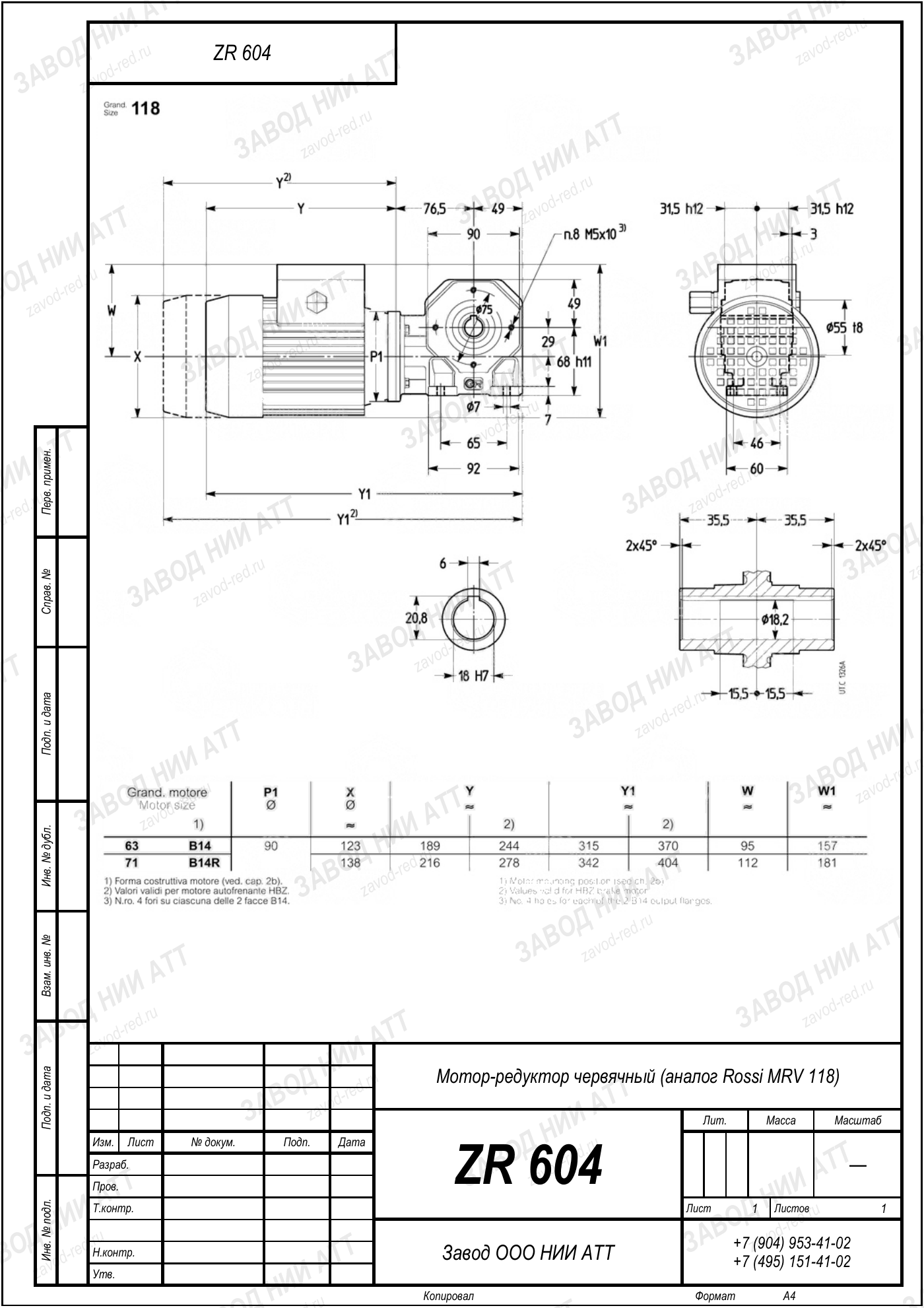

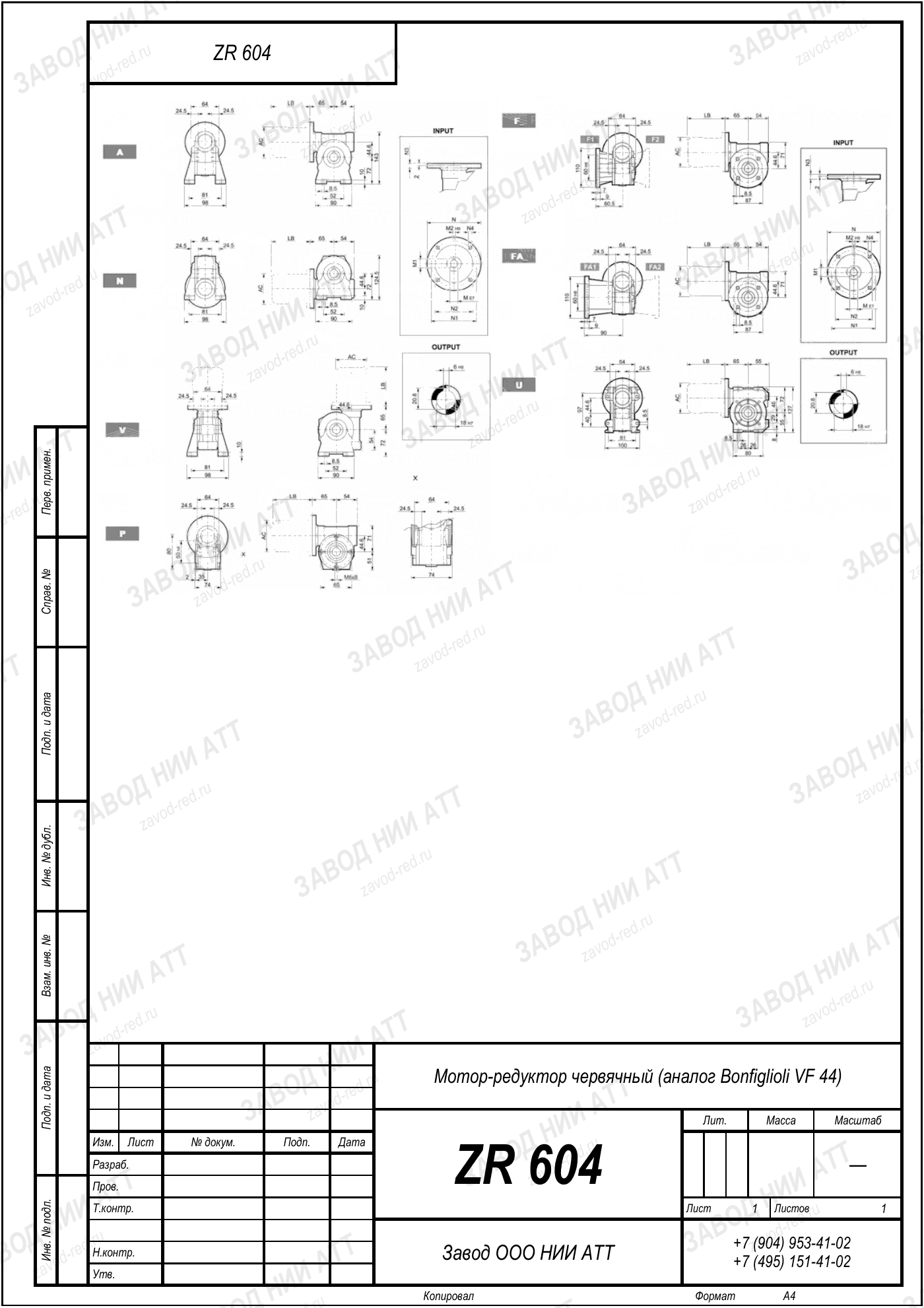

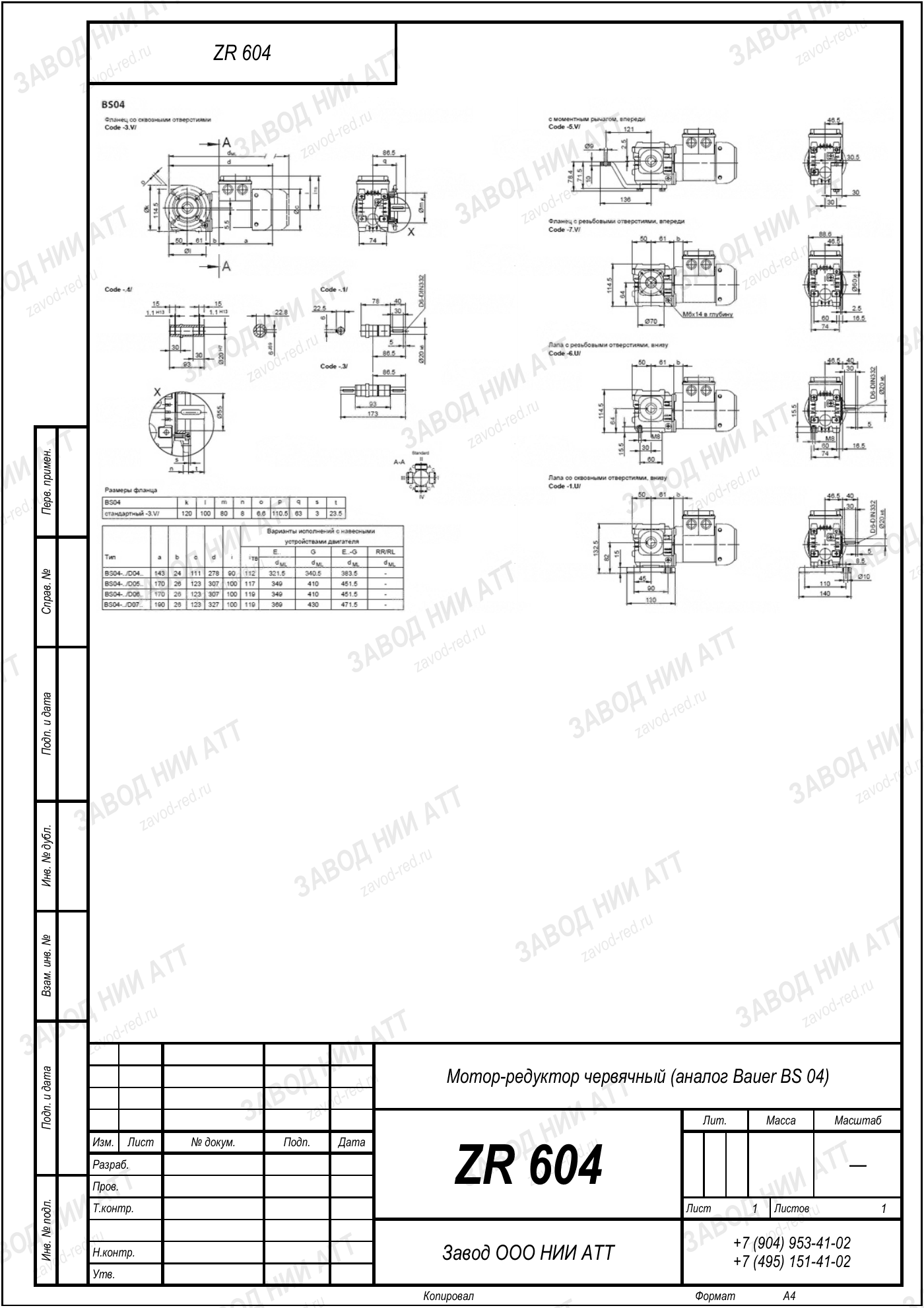

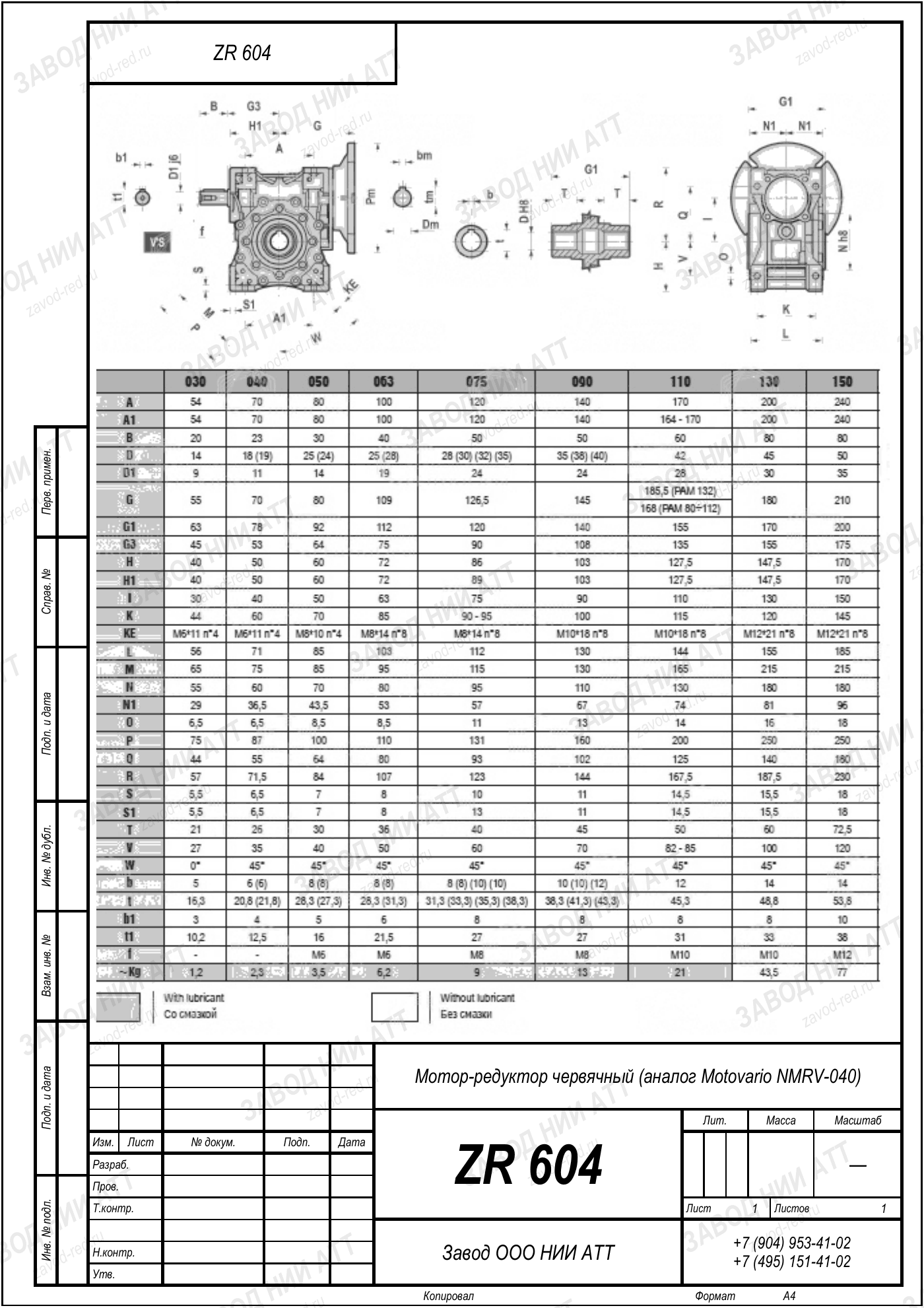

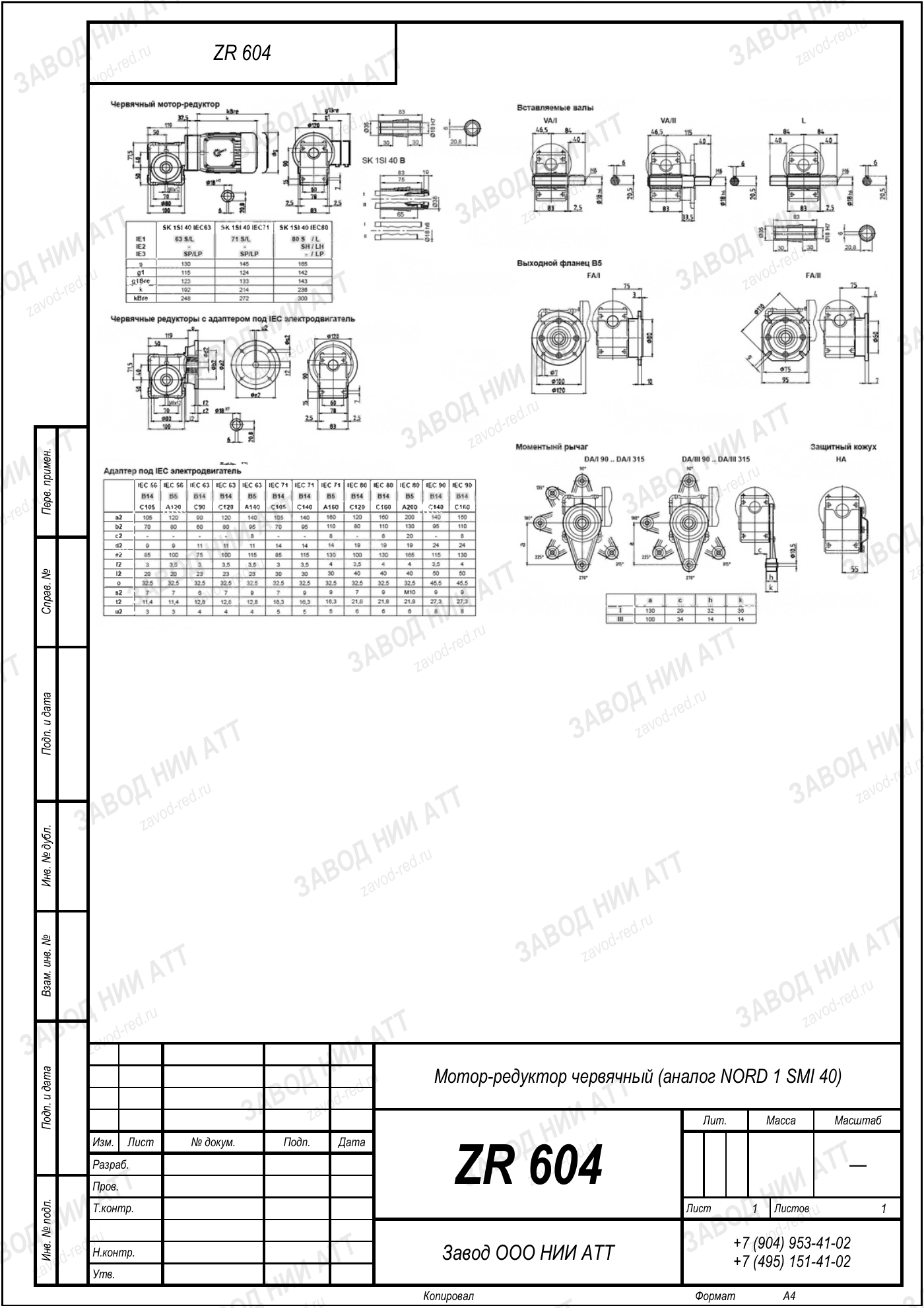

Габаритный и присоединительный чертёж завода — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
ZR 604 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Червячный редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 7.5–100.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,09–0,55 кВт | диапазон по типоразмеру |
| Момент на выходе | 8,3–53 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 53 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 604 | действующая заводская маркировка |
|---|---|
| МР 440 | мотор-редуктор в сборе с двигателем |
| ПР 440 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 747 | прежняя маркировка завода |
| TZ 540 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Исполнение ZR 604 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 8,3–53 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 7.5–100.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,09–0,55 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 604 повторяет положение снятого ZR 604. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
ZR 604 — червячный одноступенчатый редуктор. Понижение оборотов обеспечивает пара «червяк — червячное колесо» с осями, скрещивающимися под 90°. Такая передача даёт большое передаточное число в одной ступени и эффект самоторможения.
Мощность 0,09–0,55 кВт, передаточное число 7.5–100, крутящий момент на выходе 8.3–53 Н·м. Модель серии ZR выпускается в 53 исполнениях.
Это варианты по передаточному числу, конфигурации валов (полый или сплошной), монтажным фланцам и положению в пространстве. Подходящее исполнение подбирается под обороты, момент и способ крепления вашего механизма.
Да. ZR 604 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с асинхронным электродвигателем на 220 В (однофазное) или 380 В (трёхфазное питание). Готовый мотор-редуктор не требует подбора и центровки двигателя.
Да. ZR 604 разработан как аналог импортных червячных редукторов своего типоразмера (габаритный ряд NMRV, корпуса SEW и NORD этого класса). Присоединительные размеры совпадают, поэтому замена выполняется без переделки рамы. Подробнее — на странице импортозамещения.
Задайте требуемый момент или мощность, обороты выходного вала и режим работы. По этим данным определяется передаточное число и проверяется запас по нагрузке и нагреву. Удобнее всего использовать калькулятор подбора.
В приводах малой и средней мощности: упаковочное и фасовочное оборудование, конвейеры, мешалки и дозаторы, приводы ворот и шлагбаумов, лабораторная техника и узлы автоматизации, где важны компактность и самоторможение.
На редукторы и мотор-редукторы ZR действует гарантия 12 месяцев. Серийные исполнения отгружаются в короткие сроки, поставка осуществляется по всей России напрямую от производителя — ООО «НИИ АТТ», Челябинск.
