ZR 606/6013 — мощный двухступенчатый червячный редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск). Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 606/6013 — это комбинированный двухступенчатый червячный редуктор серии ZR. В одном корпусе последовательно соединены две червячные передачи: быстроходная ступень на базе типоразмера 767 и тихоходная на базе крупного типоразмера 7137. Каждая пара «червяк — червячное колесо» понижает обороты по отдельности, а их произведение даёт суммарное передаточное число, недостижимое одной червячной парой. Оси входа и выхода скрещиваются под 90°, что задаёт компактную компоновку привода и позволяет разворачивать механизм в стеснённых условиях монтажа.
Двухступенчатая червячная передача ZR 606/6013 даёт два ключевых преимущества: очень большое понижение оборотов (передаточное до 5000) и усиленный эффект самоторможения выходного вала. Самоторможение удерживает вал под нагрузкой без отдельного механического тормоза — это важно для подъёмных, поворотных и фиксируемых механизмов, где недопустим самопроизвольный обратный ход. За счёт крупной тихоходной ступени 7137 этот типоразмер несёт повышенный момент по сравнению с младшими комбинациями серии.
ZR 606/6013 востребован в тихоходных приводах с большим понижением оборотов и высоким моментом: тяжёлые ленточные и шнековые конвейеры, перемешивающие устройства и дозаторы вязких сред, приводы заслонок и поворотных столов, ворота и шлагбаумы, узлы автоматизации. Сочетание малых выходных оборотов, высокого момента и самоторможения делает его удобным там, где нужно медленно и устойчиво вращать рабочий орган под значительной нагрузкой без отдельного тормоза.
Чтобы выбрать конкретное исполнение ZR 606/6013, нужно задать выходной момент или мощность, требуемые обороты выходного вала и режим работы (продолжительность включения, число пусков). По этим данным определяется передаточное число и проверяется тепловой и нагрузочный запас. Рассчитать параметры и получить артикул исполнения удобно через калькулятор подбора — он сам подберёт типоразмер и передаточное число под ваши обороты и момент.
ZR 606/6013 спроектирован как прямой аналог импортных двухступенчатых червячных редукторов (комбинации габаритных рядов NMRV, корпуса SEW и NORD соответствующего класса). Совпадают присоединительные и габаритные размеры, что позволяет менять импортный узел на ZR без переделки рамы и сопрягаемых деталей. Запчасти и сам редуктор доступны со склада и из производства в Челябинске, без зависимости от поставок из-за рубежа.
ZR 606/6013 поставляется и как готовый мотор-редуктор с асинхронным двигателем на 220 В (однофазное питание) или 380 В (трёхфазное) — это исключает подбор и центровку отдельного двигателя. Монтаж выполняется на лапах или через выходной фланец; рабочее положение задаётся при заказе, так как от него зависит схема смазки. Установку ведут на жёсткое основание с соблюдением соосности; при пусковых ударных нагрузках предусматривают сервис-фактор. Отгрузка серийных исполнений — в короткие сроки, на привод действует гарантия 12 месяцев; поставка по всей России.
| Тип передачи | червячный |
|---|---|
| Мощность двигателя | 0,25–1,5 кВт |
| Передаточное число | 300.0–5000.0 |
| Крутящий момент | 878–2210 Н·м |
| Обороты на выходе | 0,28–9,3 об/мин |
| Исполнений в линейке | 21 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 1.5 | 3.5 | 2210.0 | 400.0 | 0.7 |
| 0.25 | 0.28 | 2132.0 | 5000.0 | 0.5 |
| 0.55 | 1.2 | 2057.0 | 1200.0 | 0.8 |
| 0.75 | 1.6 | 2014.0 | 900.0 | 0.8 |
| 1.1 | 2.8 | 1913.0 | 500.0 | 0.8 |
| 0.25 | 0.35 | 1910.0 | 4000.0 | 0.6 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.
Редуктор ZR 606/6013 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

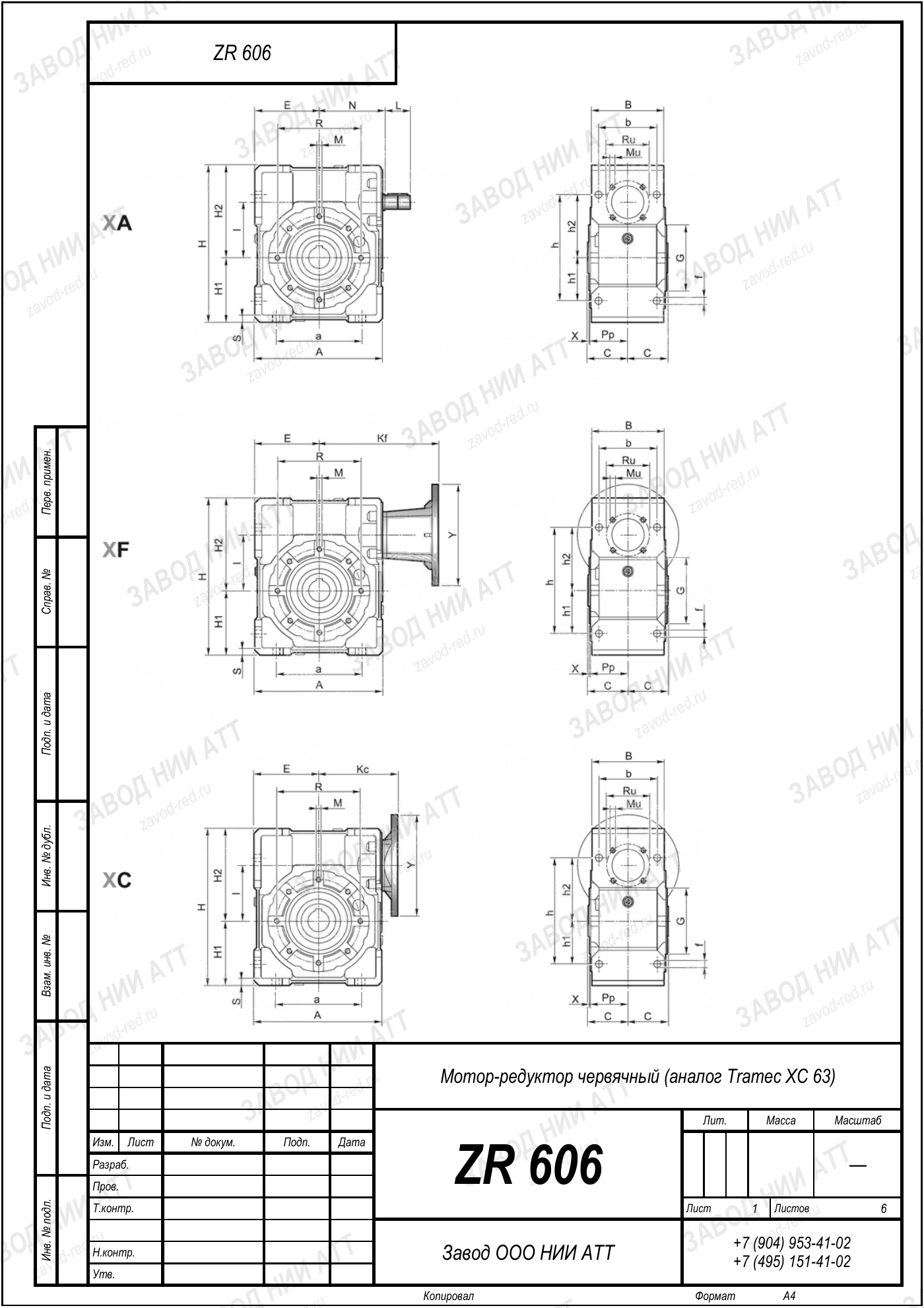

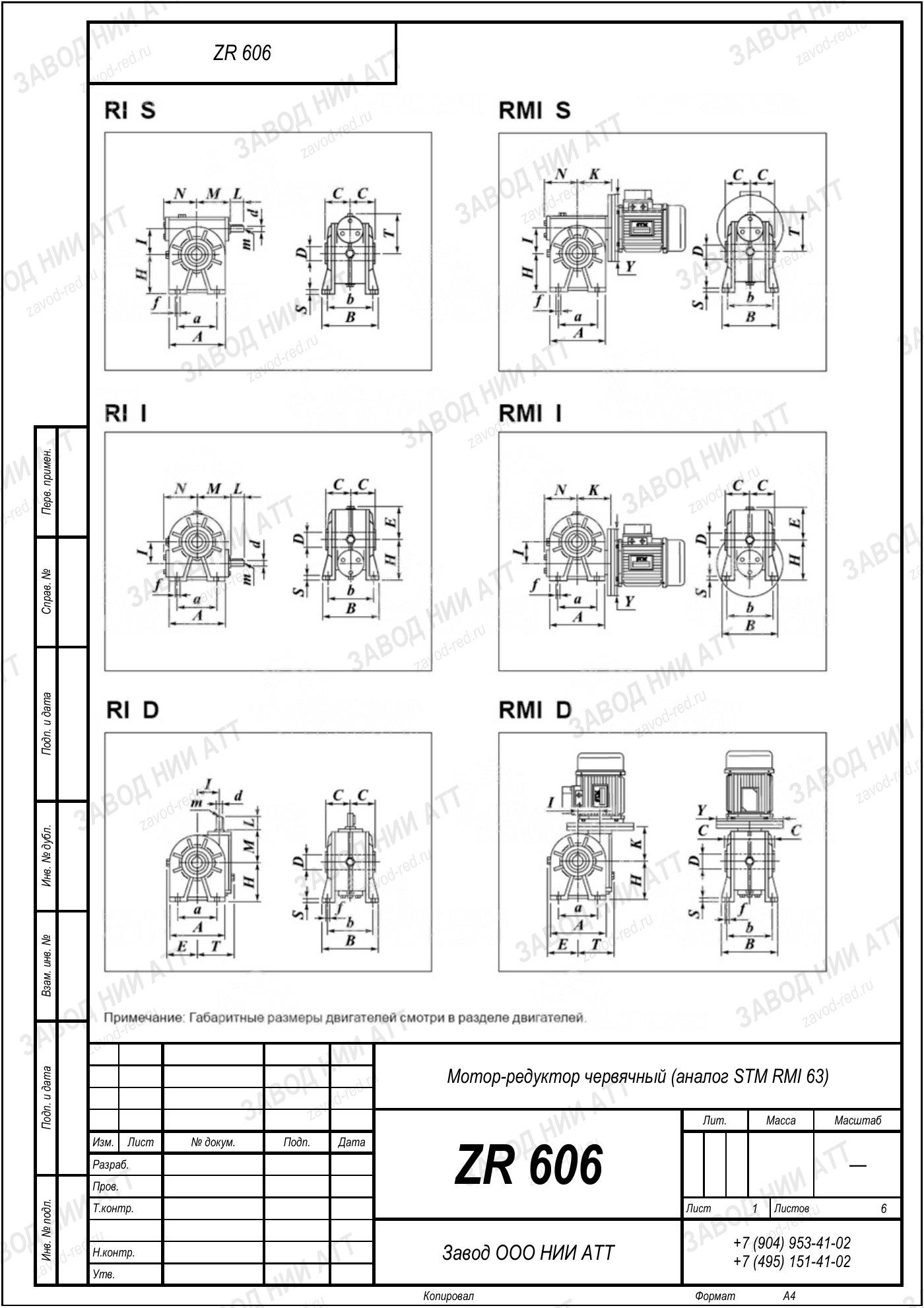

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
В обозначении ZR 606/6013 зашит габарит корпуса. Всё остальное — параметры конкретного исполнения, их подбирают под машину.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Червячный редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 300.0–5000.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,25–1,5 кВт | диапазон по типоразмеру |
| Момент на выходе | 878–2210 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 21 | сочетания передаточного, мощности и монтажного положения |
Разбор системы обозначений целиком — в разделе маркировка ZR.
У ZR 606/6013 21 исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 878–2210 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 300.0–5000.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,25–1,5 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор — в калькуляторе.
ZR 606/6013 ставят в том же монтажном положении, в каком работал ZR 606/6013: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: применяют редукторное масло, марка и объём — по паспорту изделия. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
ZR 606/6013 — двухступенчатый червячный редуктор. Две последовательно соединённые червячные пары (типоразмеры 767 и 7137) дают очень большое суммарное передаточное число в компактном корпусе и выраженный эффект самоторможения выходного вала.
Мощность 0,25–1,5 кВт, суммарное передаточное число 300–5000, крутящий момент на выходе 878–2210 Н·м. Это мощный комбинированный двухступенчатый типоразмер серии ZR для тихоходных высокомоментных приводов; выпускается в 21 исполнении.
Это варианты по передаточному числу, конфигурации валов (полый или сплошной), монтажным фланцам и положению в пространстве. Подходящее исполнение подбирается под выходные обороты, момент и способ крепления вашего механизма.
Да. ZR 606/6013 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с асинхронным электродвигателем на 220 В (однофазное) или 380 В (трёхфазное питание). Готовый мотор-редуктор не требует подбора и центровки двигателя.
Да. ZR 606/6013 разработан как аналог импортных двухступенчатых червячных редукторов (комбинации габаритных рядов NMRV, корпуса SEW и NORD этого класса). Присоединительные размеры совпадают, поэтому замена выполняется без переделки рамы. Подробнее — на странице импортозамещения.
Задайте требуемый момент или мощность, обороты выходного вала и режим работы. По этим данным определяется передаточное число и проверяется запас по нагрузке и нагреву. Удобнее всего использовать калькулятор подбора.
В тихоходных высокомоментных приводах с большим понижением оборотов: тяжёлые конвейеры и шнеки, мешалки и дозаторы вязких сред, приводы заслонок, ворот, подъёмно-поворотных столов и узлов автоматизации, где нужны малые выходные обороты, высокий момент и самоторможение.
На редукторы и мотор-редукторы ZR действует гарантия 12 месяцев. Серийные исполнения отгружаются в короткие сроки, поставка осуществляется по всей России напрямую от производителя — ООО «НИИ АТТ», Челябинск.
