Страница одного передаточного числа. Редуктор ZR 8108-100.75 с передаточным 100,75 выпускается в 10 исполнениях по мощности двигателя: 2,2–11 кВт. Момент на выходном валу при этом 2710–7350 Н·м, обороты выхода 6,9–14 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — коническо-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 8108-100.75 |
|---|---|
| Тип передачи | коническо-цилиндрический |
| Передаточное число | 100.75 |
| Мощность двигателя | 2,2–11 кВт |
| Крутящий момент | 2710–7350 Н·м |
| Обороты на выходе | 6,9–14 об/мин |
| Вариантов двигателя | 10 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 2.2 | 6.9 | 3020 | 65000 | 2.7 | 700 |
| 3 | 7.2 | 4010 | 65000 | 2 | 700 |
| 3 | 9.3 | 3070 | 65000 | 2.6 | 900 |
| 4 | 7.2 | 5340 | 65000 | 1.5 | 700 |
| 4 | 9.5 | 4010 | 65000 | 2 | 900 |
| 4 | 14 | 2710 | 65000 | 3 | 1400 |
| 5.5 | 9.5 | 5510 | 65000 | 1.45 | 900 |
| 5.5 | 14 | 3700 | 65000 | 2.2 | 1400 |
| 7.5 | 14 | 5050 | 65000 | 1.6 | 1400 |
| 11 | 14 | 7350 | 58300 | 1.1 | 1400 |

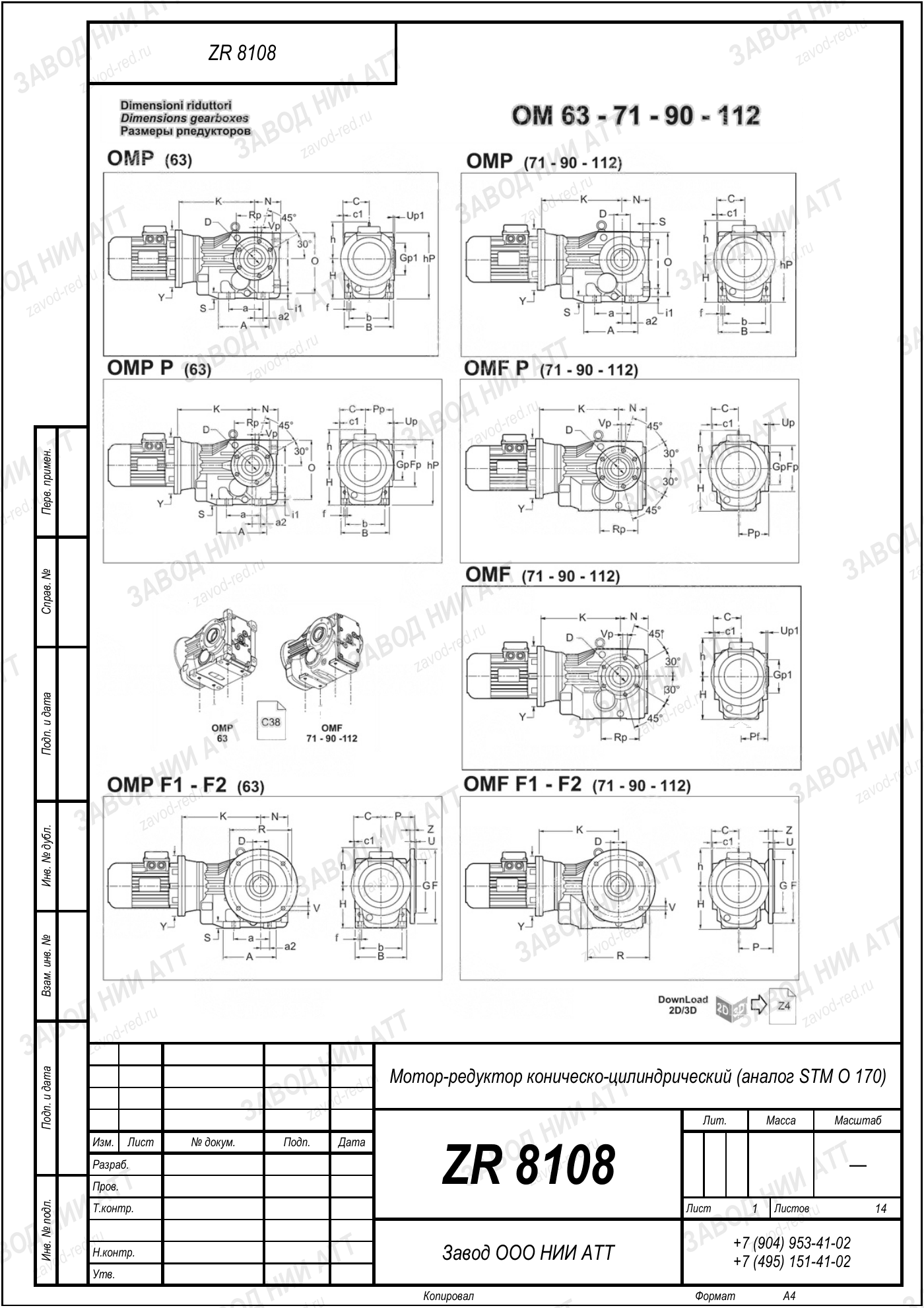

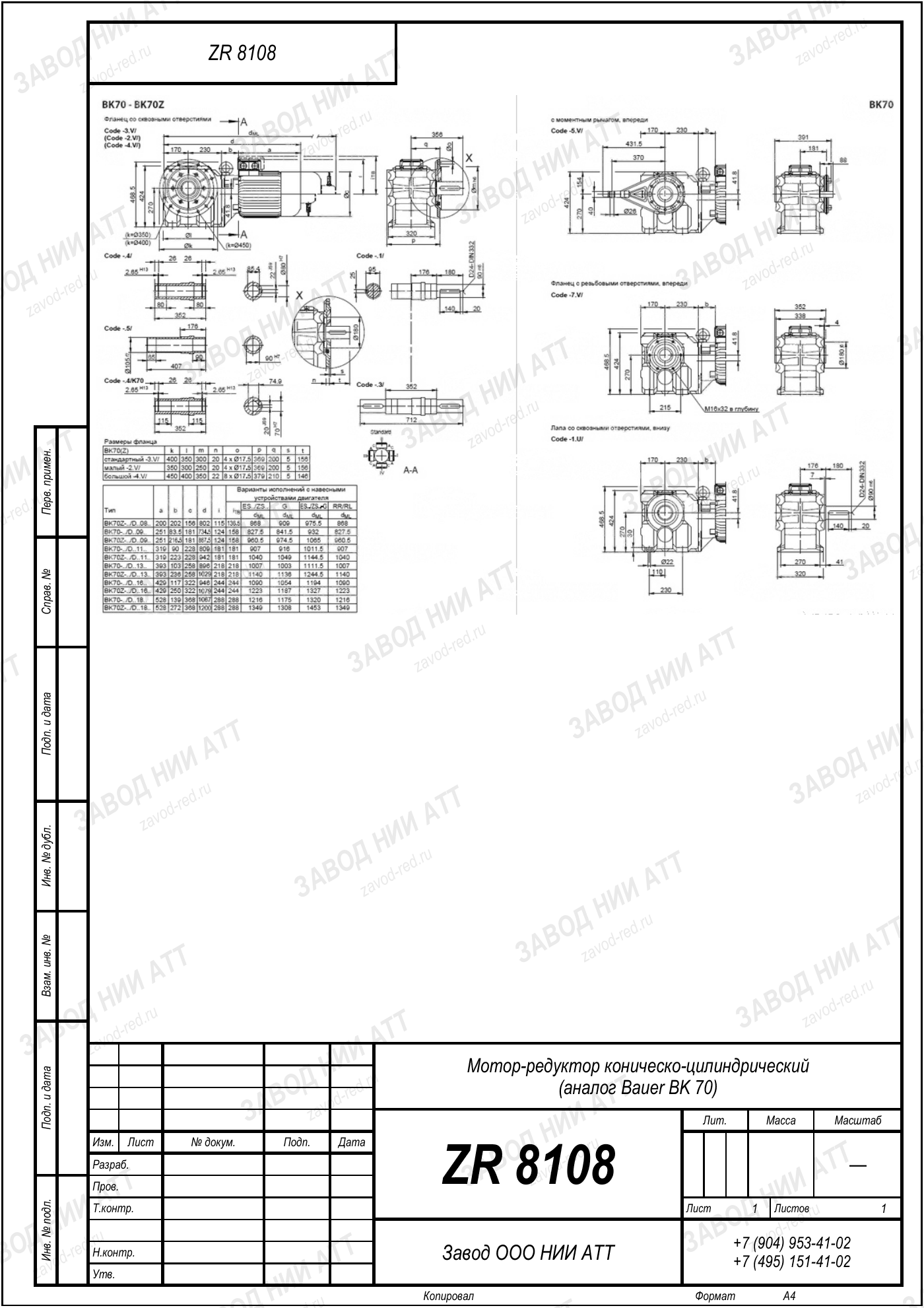

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 8108 — это типоразмер корпуса. Передаточное число, мощность и момент задаются исполнением и в обозначении корпуса не отражены.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 8108 | габарит корпуса и присоединительные размеры; тип передачи — коническо-цилиндрический |
| Передаточное число | i=100,75 | отношение оборотов входного вала к выходному |
| Мощность | 2,2–11 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 2710–7350 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 14 об/мин | при питании 50 Гц без частотного регулирования |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Этот типоразмер закрывает 18 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 8108 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 2710–7350 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 14 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=100,75 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 2,2–11 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
ZR 8108 ставят в том же монтажном положении, в каком работал ZR 8108: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Редуктор ZR 8108 с передаточным числом 100.75 комплектуется двигателем мощностью 2.2–11,0 кВт (10 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 8108-100.75 момент составляет 2710.0–7350,0 Н·м в зависимости от мощности двигателя; обороты выхода — 6.9–14,0 об/мин.
ZR 8108-100.75 — прямой аналог импортных коническо-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 8108-100.75 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 8108 с передаточным 100.75.
Цена ZR 8108-100.75 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 8108-100.75 (коническо-цилиндрический, i=100.75) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 8108 |
| NORD | ZR 8108 |
| Motovario | ZR 8108 |
| Bonfiglioli | ZR 8108 |
Точное исполнение ZR 8108 с передаточным 100.75 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — коническо-цилиндрических редукторов, все размеры модели — ZR 8108.
