Страница одного передаточного числа. Редуктор ZR 878-8.48 с передаточным 8,48 выпускается в 2 исполнениях по мощности двигателя: 7,5–11 кВт. Момент на выходном валу при этом 425–620 Н·м, обороты выхода 169–170 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — коническо-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 878-8.48 |
|---|---|
| Тип передачи | коническо-цилиндрический |
| Передаточное число | 8.48 |
| Мощность двигателя | 7,5–11 кВт |
| Крутящий момент | 425–620 Н·м |
| Обороты на выходе | 169–170 об/мин |
| Вариантов двигателя | 2 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 7.5 | 169 | 425 | 15900 | 2.1 | 1400 |
| 11 | 170 | 620 | 14800 | 1.45 | 1400 |

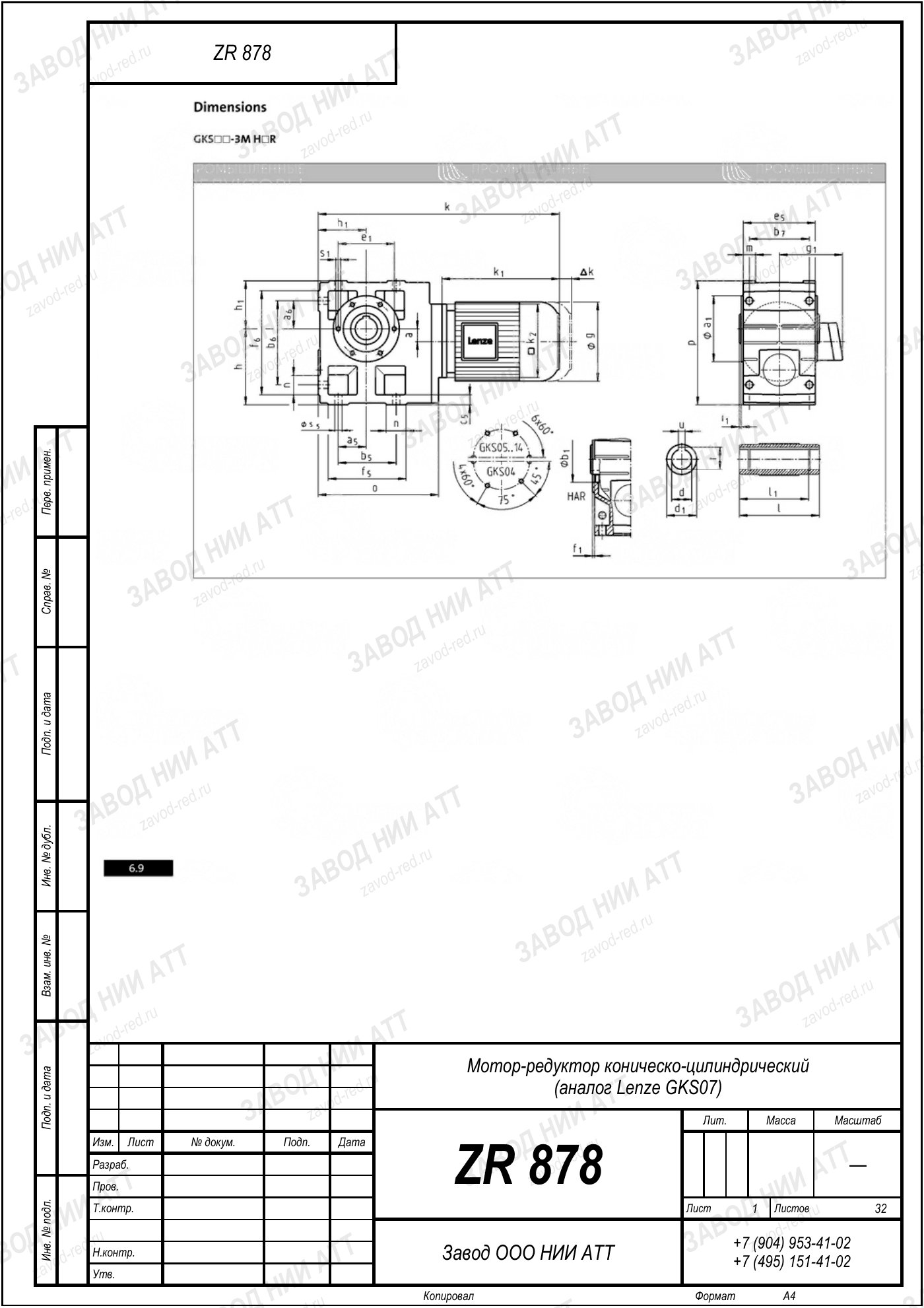

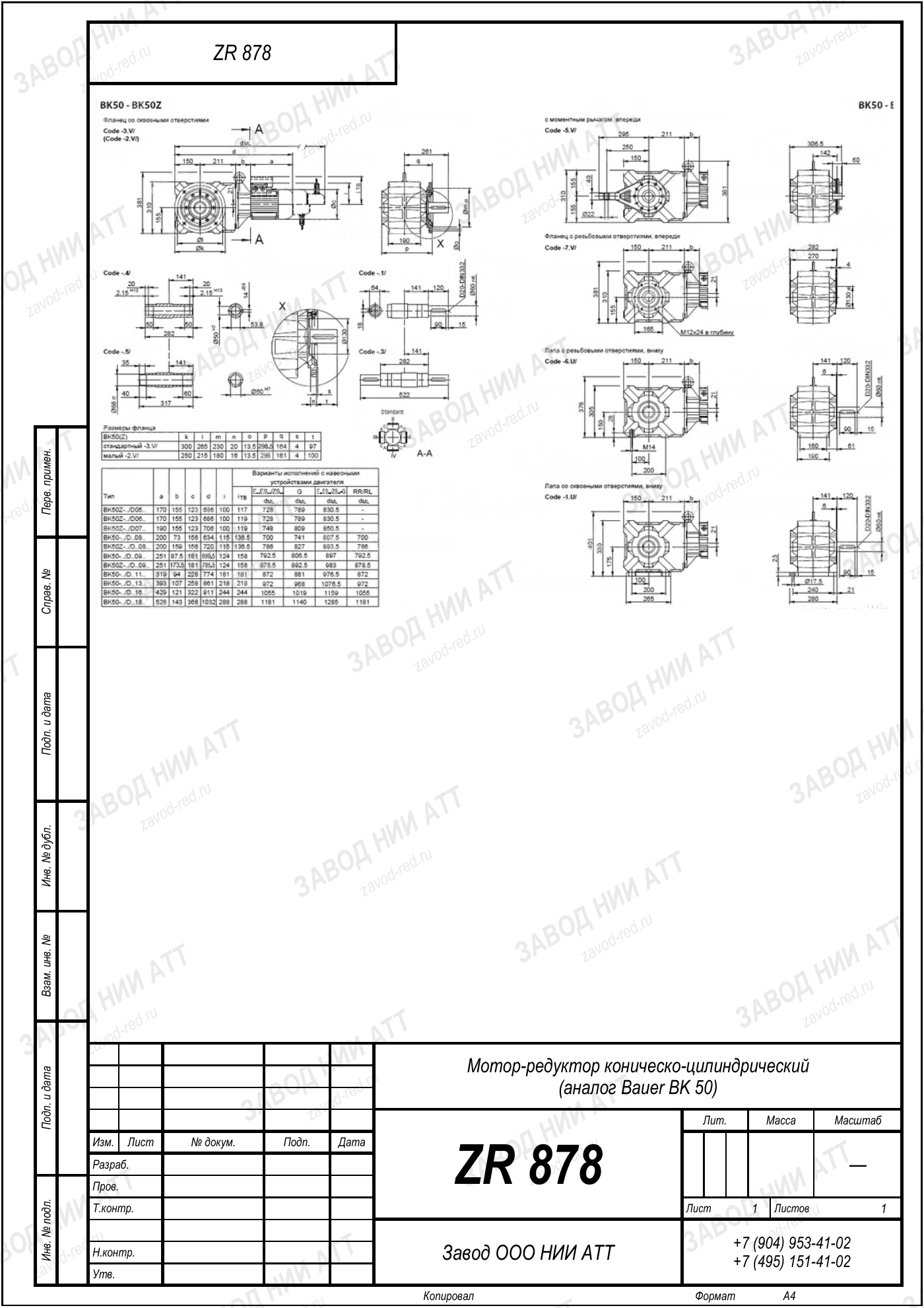

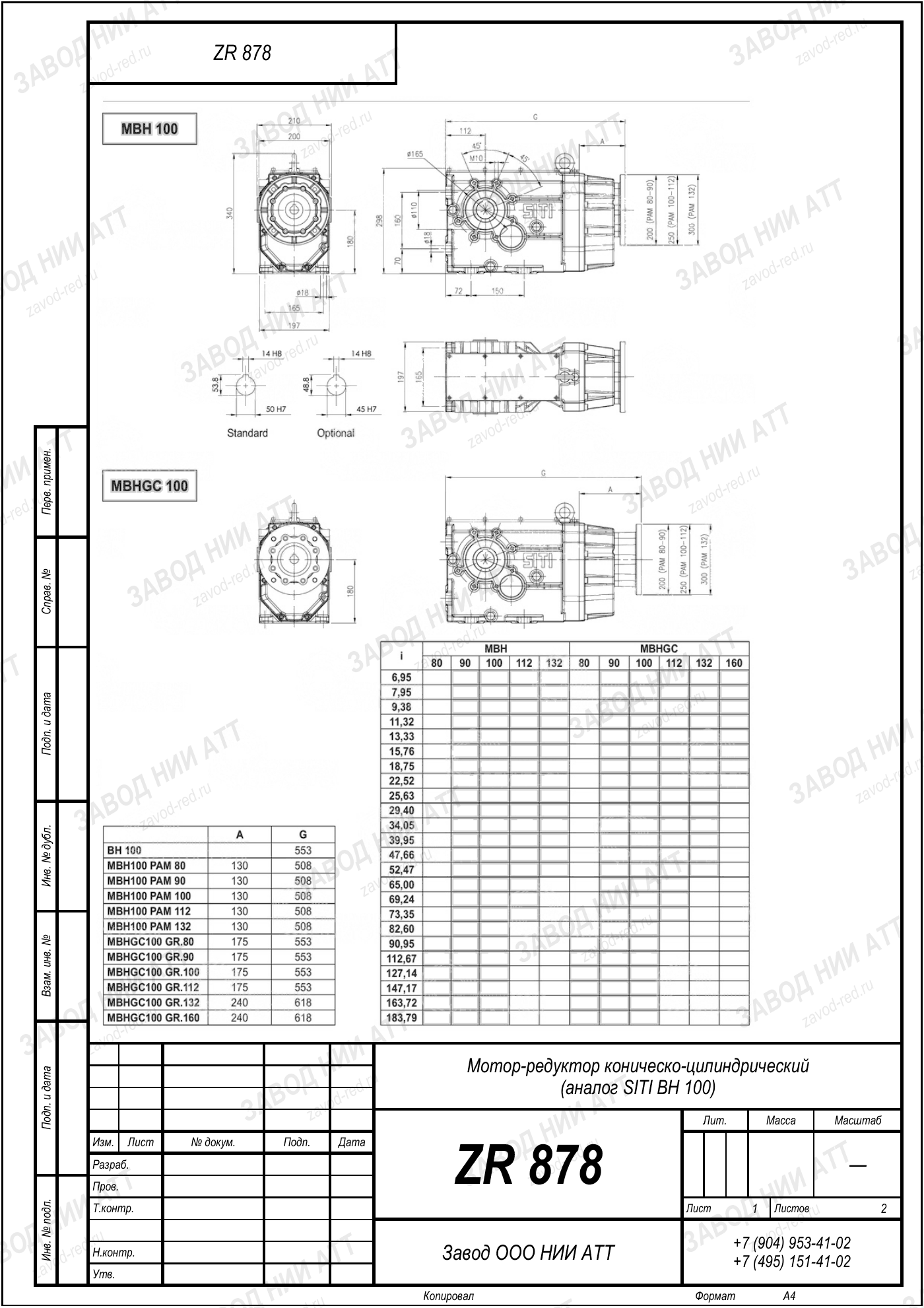

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 878 — это типоразмер корпуса. Передаточное число, мощность и момент задаются исполнением и в обозначении корпуса не отражены.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 878 | габарит корпуса и присоединительные размеры; тип передачи — коническо-цилиндрический |
| Передаточное число | i=8,48 | отношение оборотов входного вала к выходному |
| Мощность | 7,5–11 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 425–620 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 170 об/мин | при питании 50 Гц без частотного регулирования |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
По присоединительным и габаритным размерам ZR 878 заменяет 42 импортных моделей 15 брендов. Проверить соответствие по конкретной позиции можно в её карточке:
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Типоразмер ZR 878 выпускается в десятках исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 425–620 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 170 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=8,48 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 7,5–11 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор по параметрам — в калькуляторе.
При установке ZR 878 сохраняют монтажное положение исходного ZR 878 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Редуктор ZR 878 с передаточным числом 8.48 комплектуется двигателем мощностью 7.5–11,0 кВт (2 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 878-8.48 момент составляет 425.0–620,0 Н·м в зависимости от мощности двигателя; обороты выхода — 169.0–170,0 об/мин.
ZR 878-8.48 — прямой аналог импортных коническо-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 878-8.48 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 878 с передаточным 8.48.
Цена ZR 878-8.48 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 24 месяца, поставка по всей России.
Купить редуктор ZR 878-8.48 (коническо-цилиндрический, i=8.48) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 24 месяца.
