Исполнение редуктора ZR 6013 производства Завода Редукторов.
Это конкретное исполнение ZR 6013 из линейки серии ZR: подбирается под нагрузку по мощности, крутящему моменту и передаточному числу. Заменяет импортные приводы (SEW, NORD, Motovario, Bonfiglioli) с совпадающими присоединительными и габаритными размерами — установка без переделки рамы. Другие исполнения и полный ряд — на родительской карточке модели; подбор — в калькуляторе, замена импорта — импортозамещение.
| Типоразмер | ZR 6013-20 |
|---|---|
| Тип передачи | червячный |
| Передаточное число | 20 |
| Мощность двигателя | 3.0–7,5 кВт |
| Крутящий момент | 528.0–870,0 Н·м |
| Обороты на выходе | 45.0–70,0 об/мин |
| Вариантов двигателя | 4 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 3 | 45 | 528 | 8182 | 1.9 | 900 |
| 4 | 45 | 705 | 8182 | 1.5 | 900 |
| 5.5 | 70 | 638 | 7062 | 1.4 | 1400 |
| 7.5 | 70 | 870 | 7062 | 1 | 1400 |

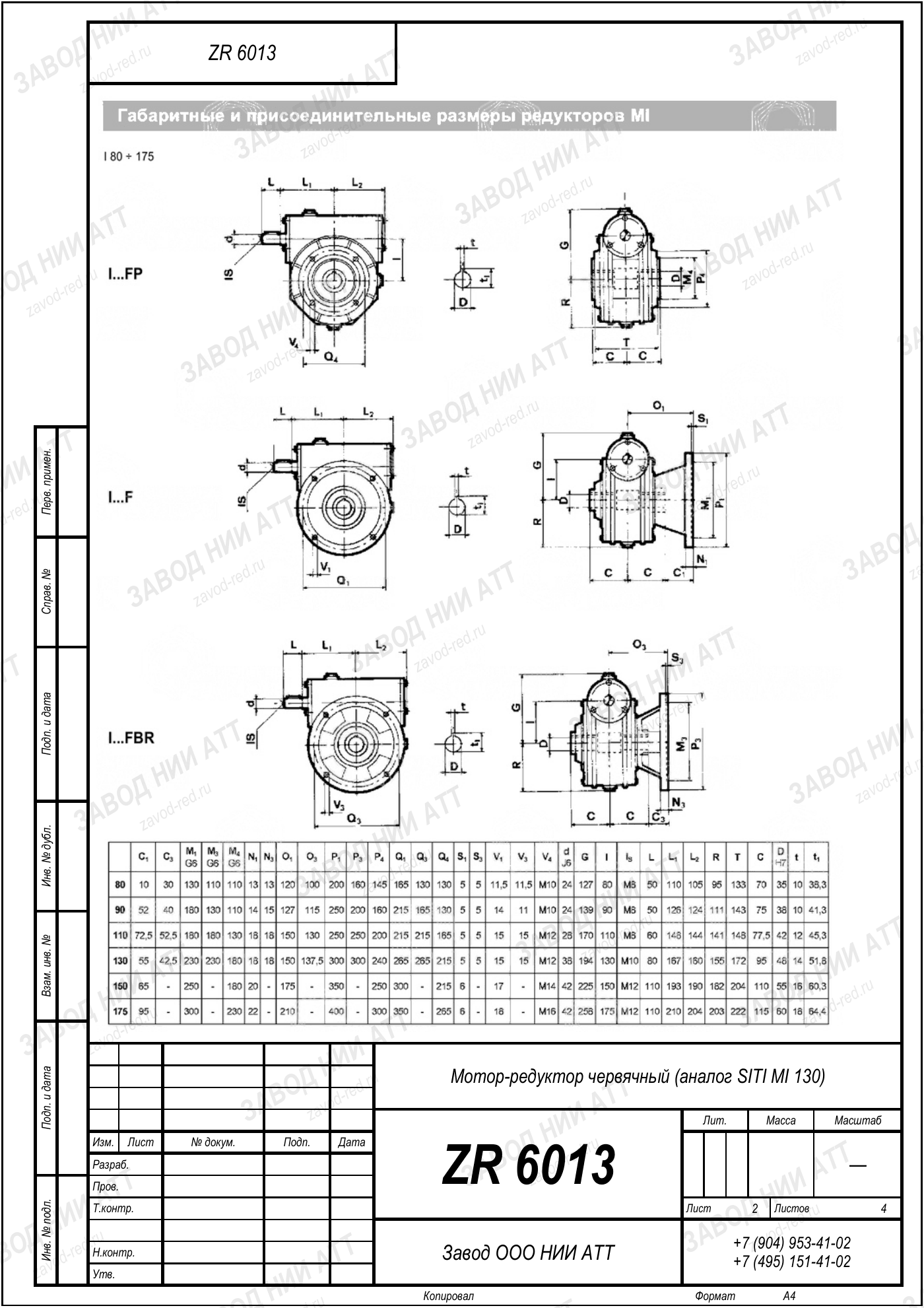

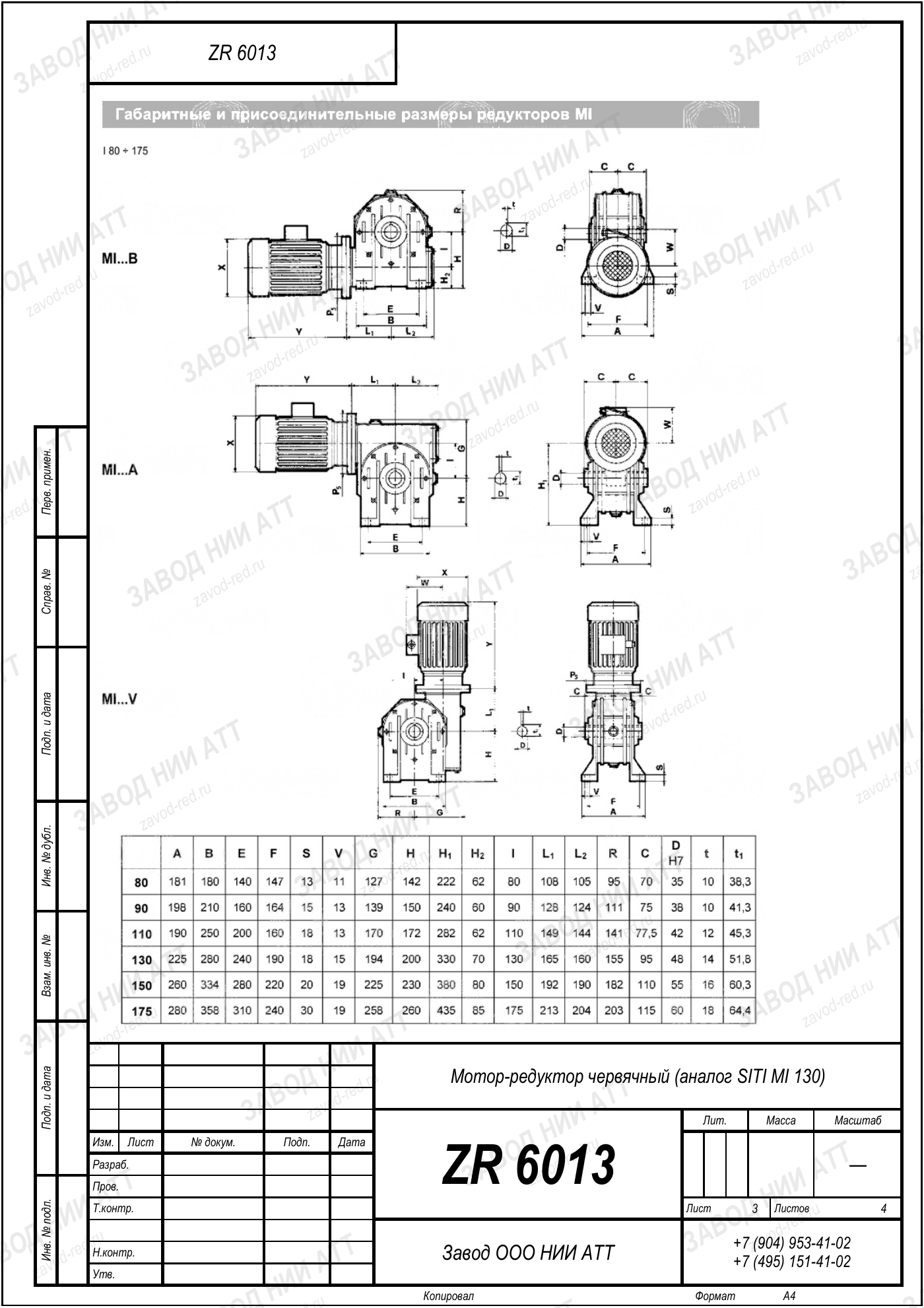

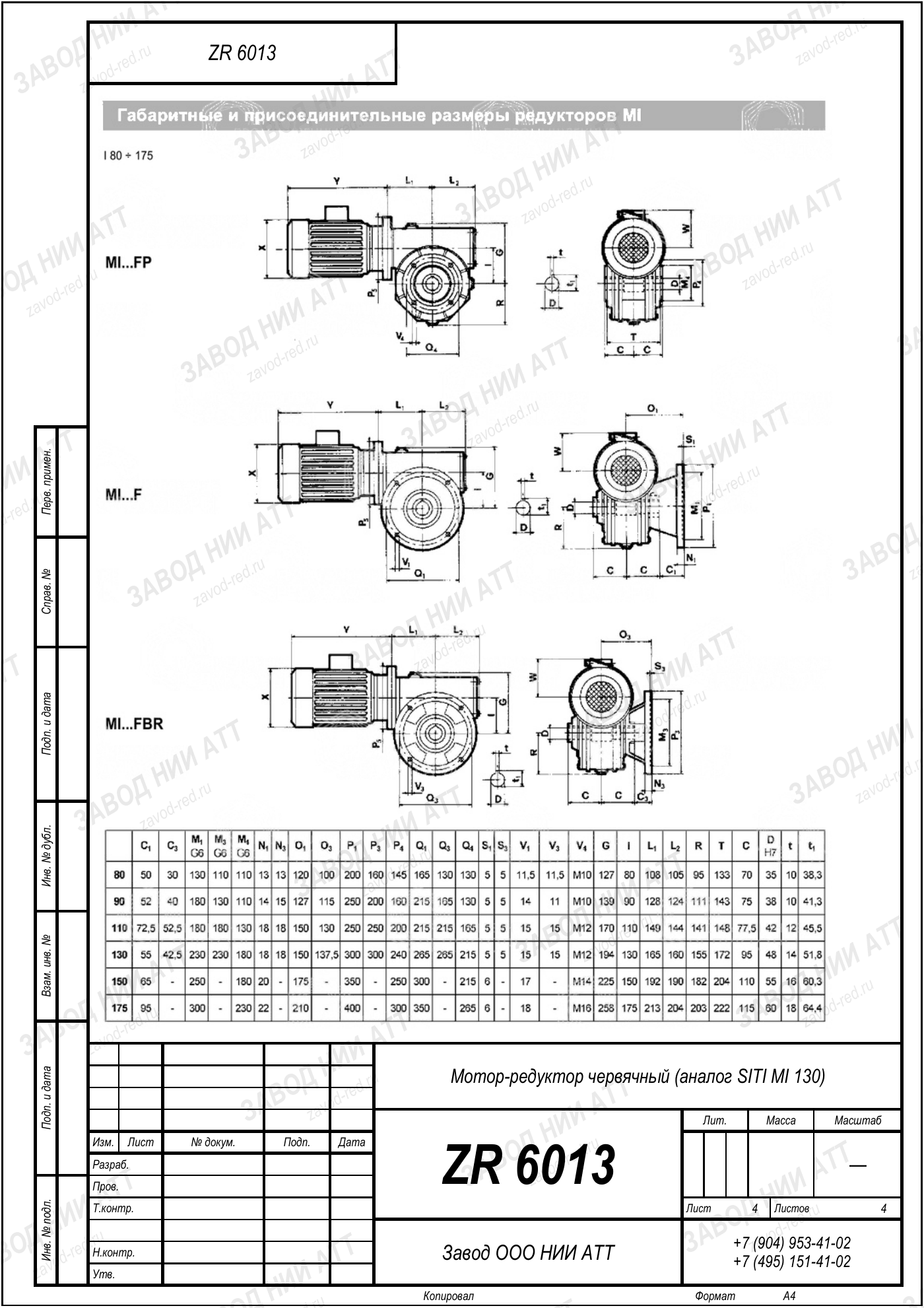

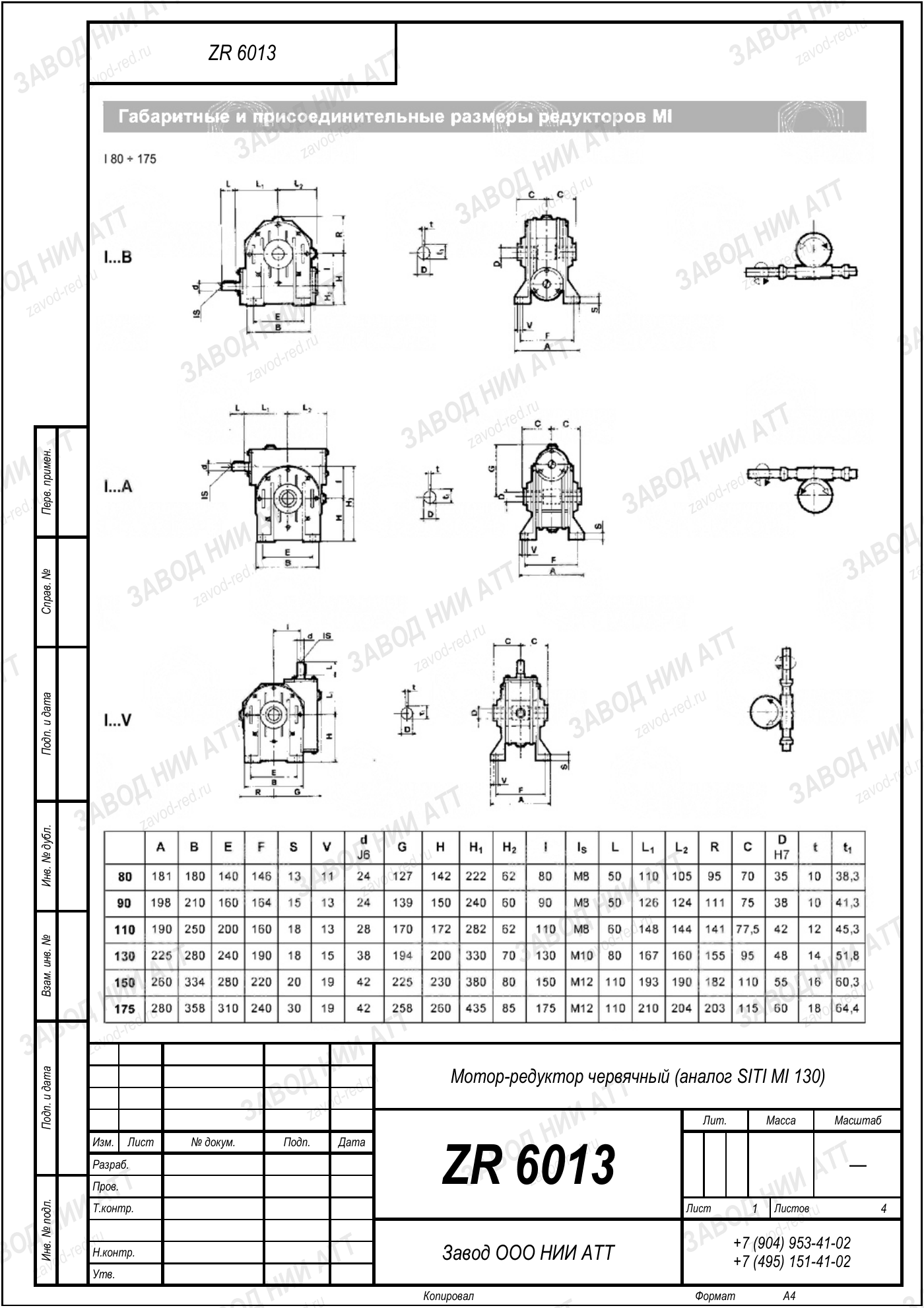

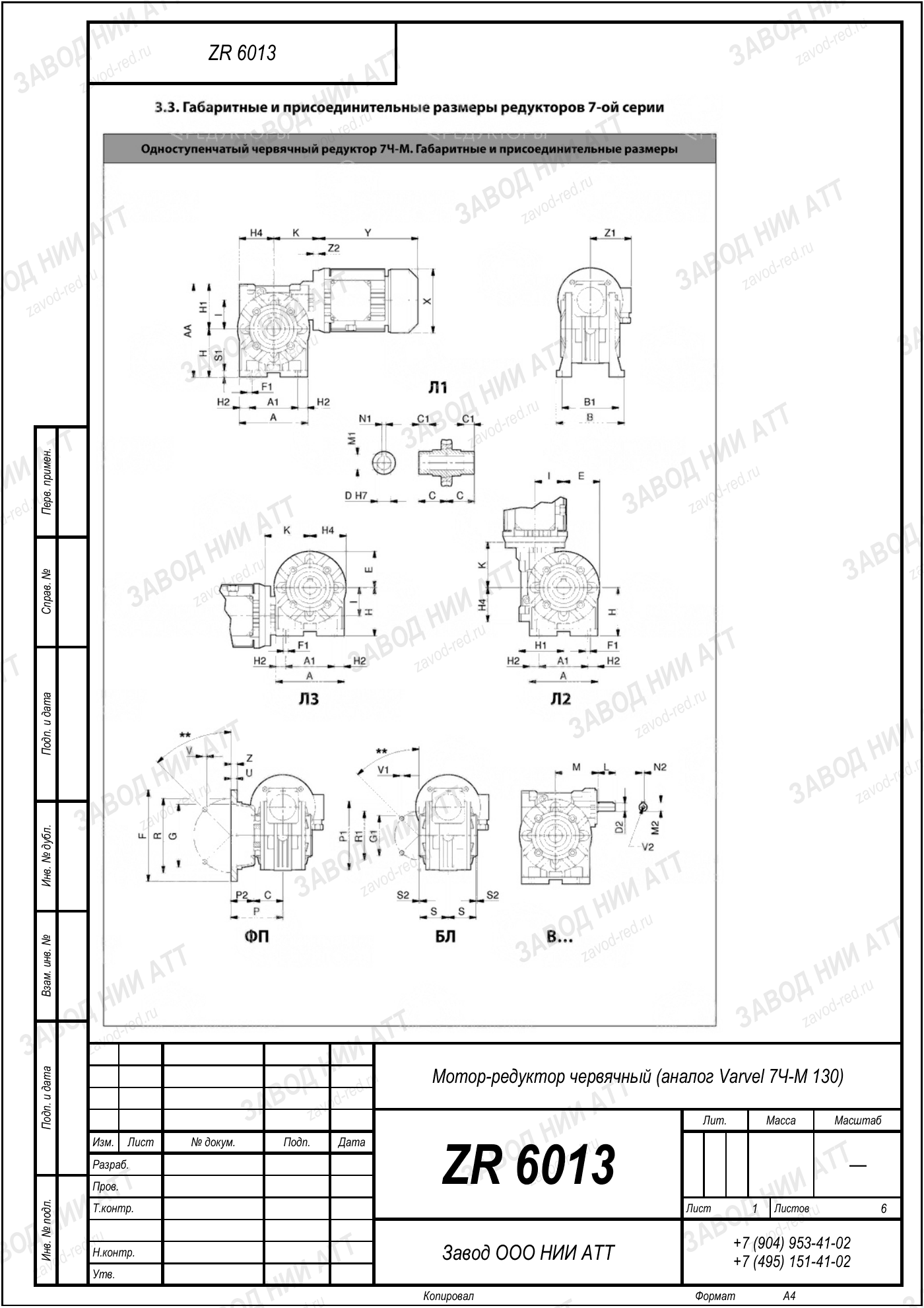

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Редуктор ZR 6013 с передаточным числом 20 комплектуется двигателем мощностью 3.0–7,5 кВт (4 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 6013-20 момент составляет 528.0–870,0 Н·м в зависимости от мощности двигателя; обороты выхода — 45.0–70,0 об/мин.
ZR 6013-20 — прямой аналог импортных червячных редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 6013-20 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 6013 с передаточным 20.
Цена ZR 6013-20 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 24 месяца, поставка по всей России.
Купить редуктор ZR 6013-20 (червячный, i=20) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 24 месяца.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 6013 |
| NORD | ZR 6013 |
| Motovario | ZR 6013 |
| Bonfiglioli | ZR 6013 |
Точное исполнение ZR 6013 с передаточным 20 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — червячных редукторов, все размеры модели — ZR 6013.
