Позиция SEW F 47 i=105,09 с двигателем 0,12 кВт относится к тихоходное исполнениям ряда: 8,6 об/мин. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты ставят в приводы шнековых питателей, лопастных мешалок и скребков. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Про серию. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. На один типоразмер SEW F 47 приходится 27 передаточных: нижняя граница 8,96, верхняя 190,76. Это исполнение 22-е по счёту: следующая ступень вниз по скорости — i=121,57 (12 об/мин), вверх — i=89,29 (16 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.

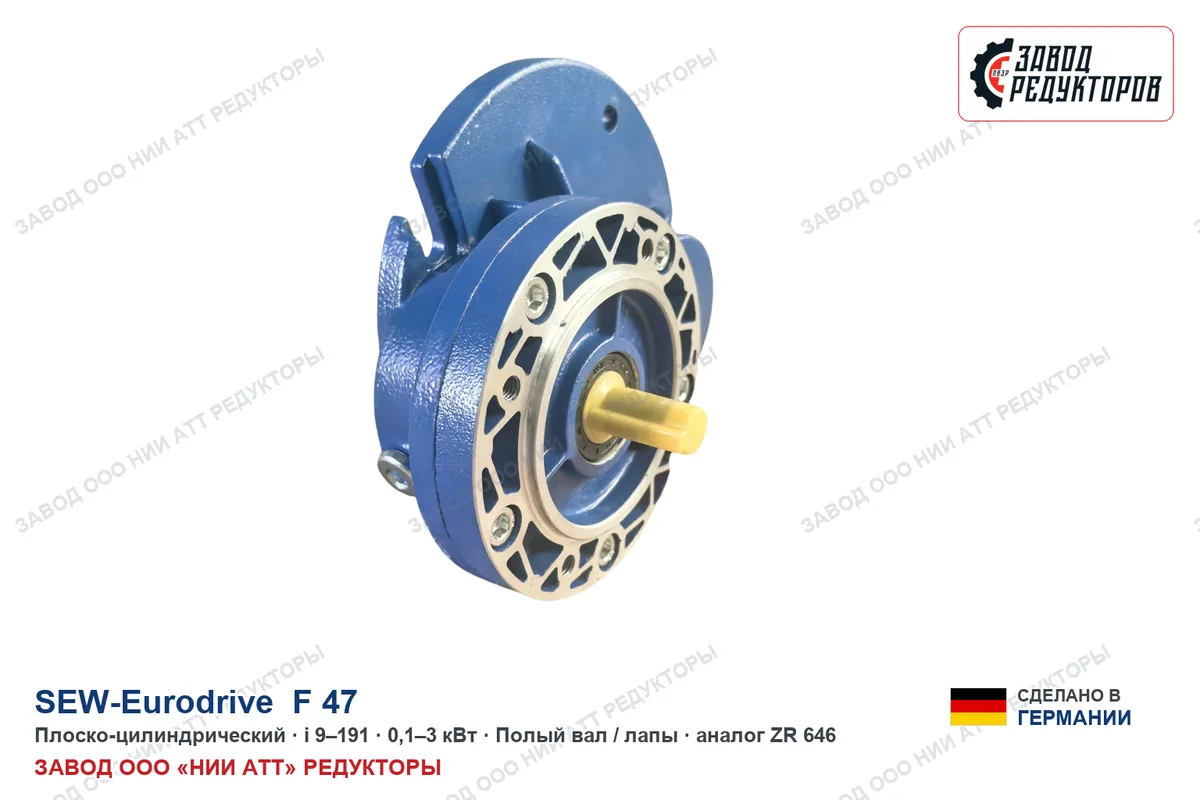

Эту позицию закрываем двумя путями: поставкой оригинала SEW F 47 и нашим ZR 646 с теми же присоединительными размерами.

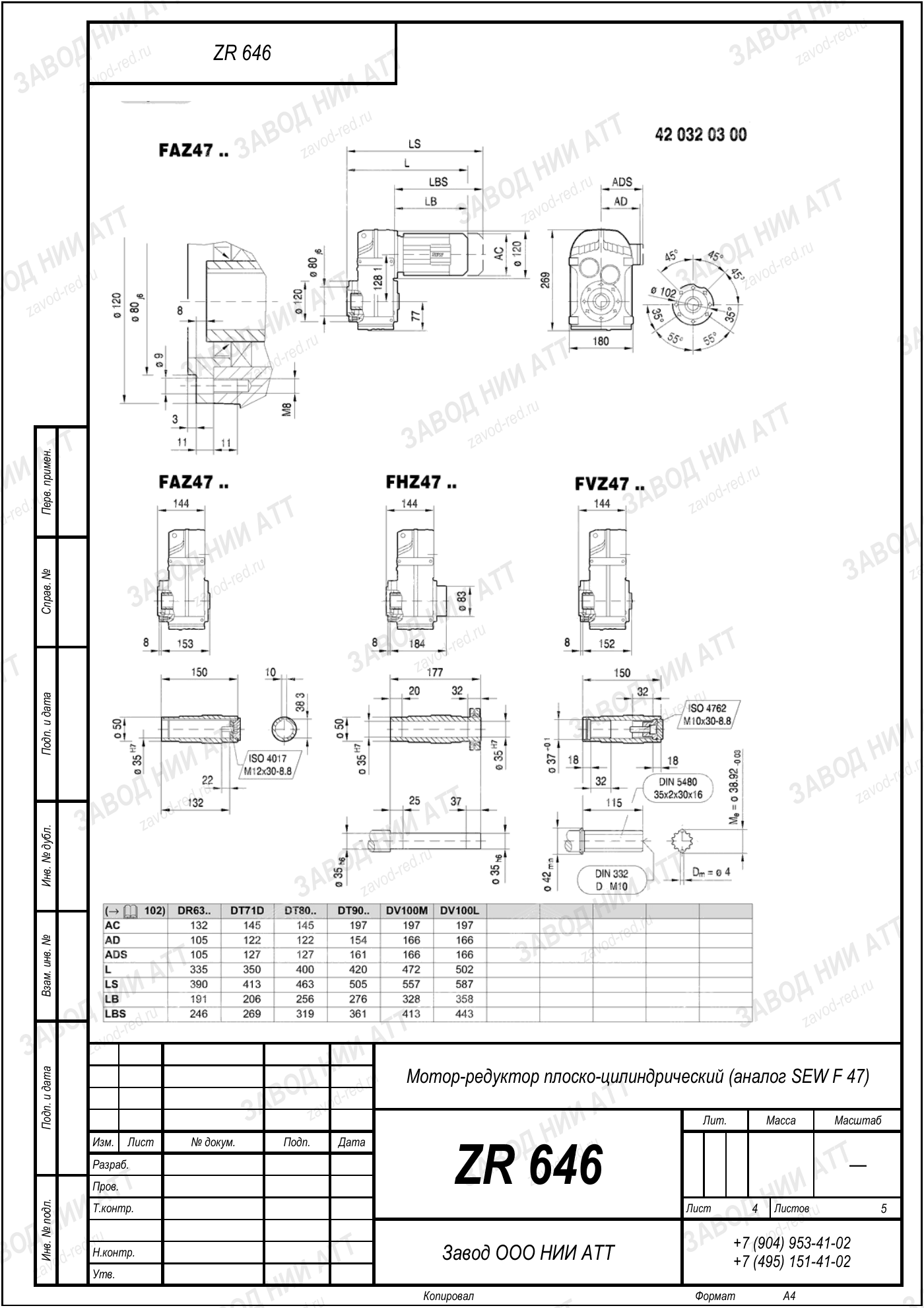

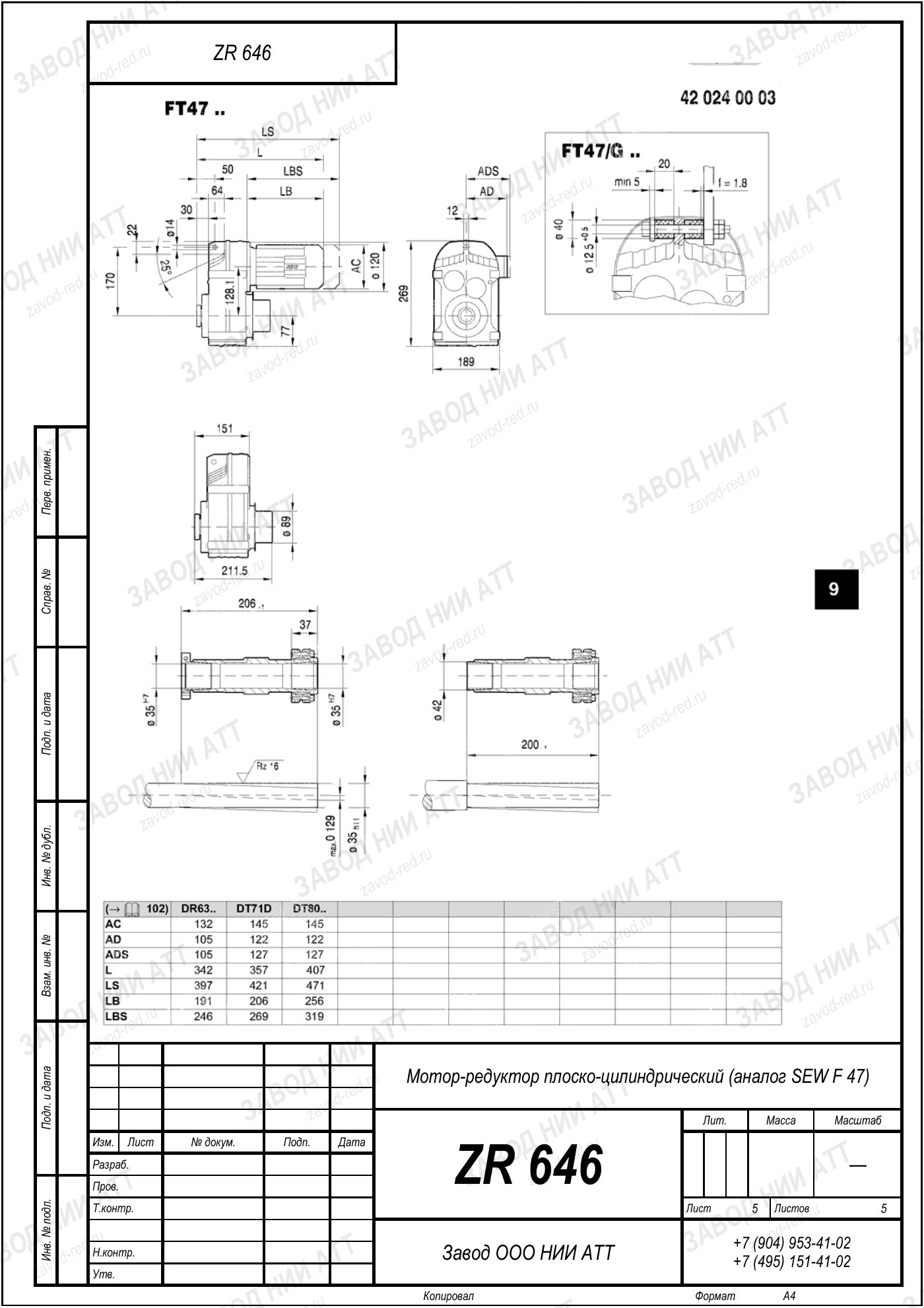

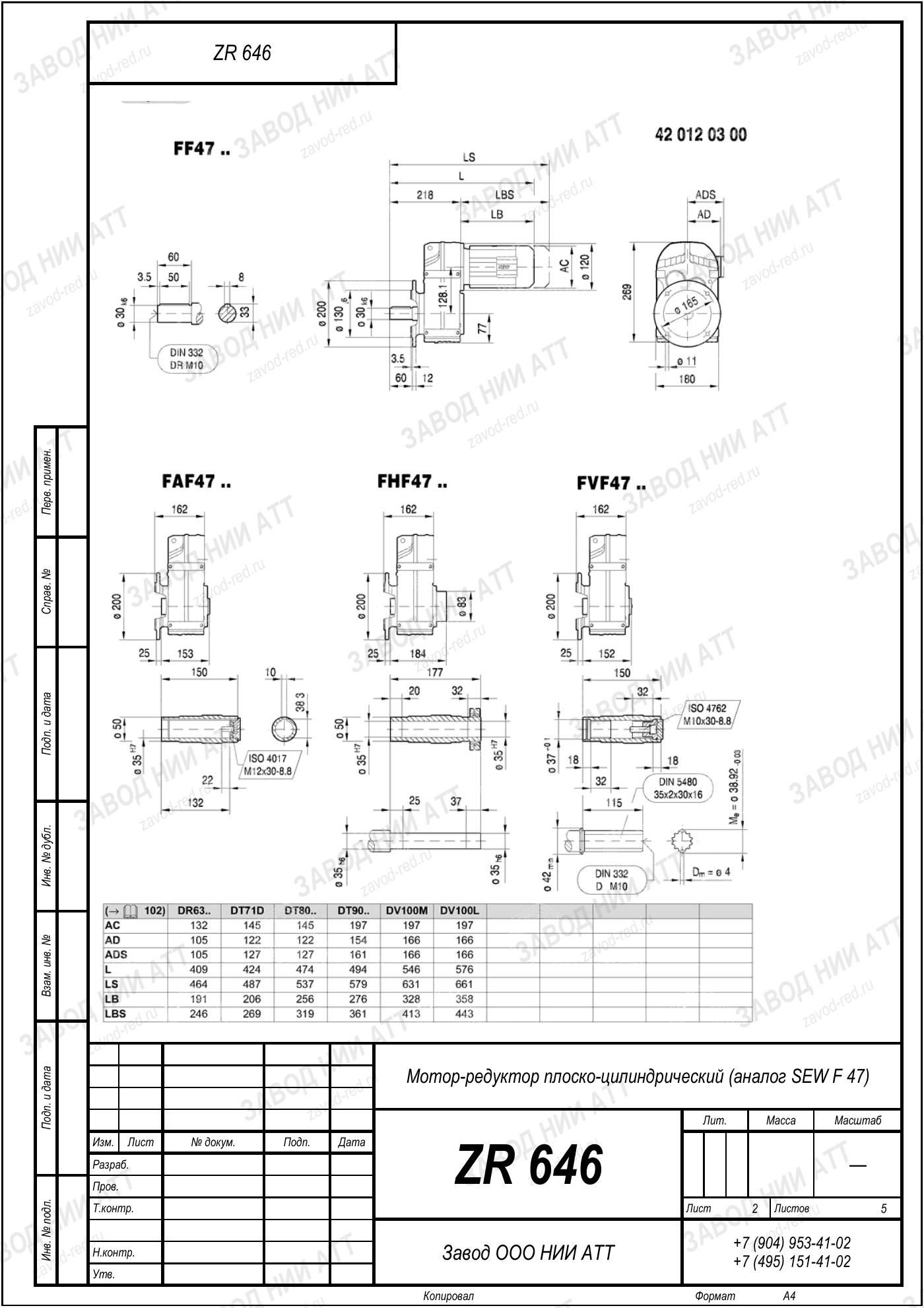

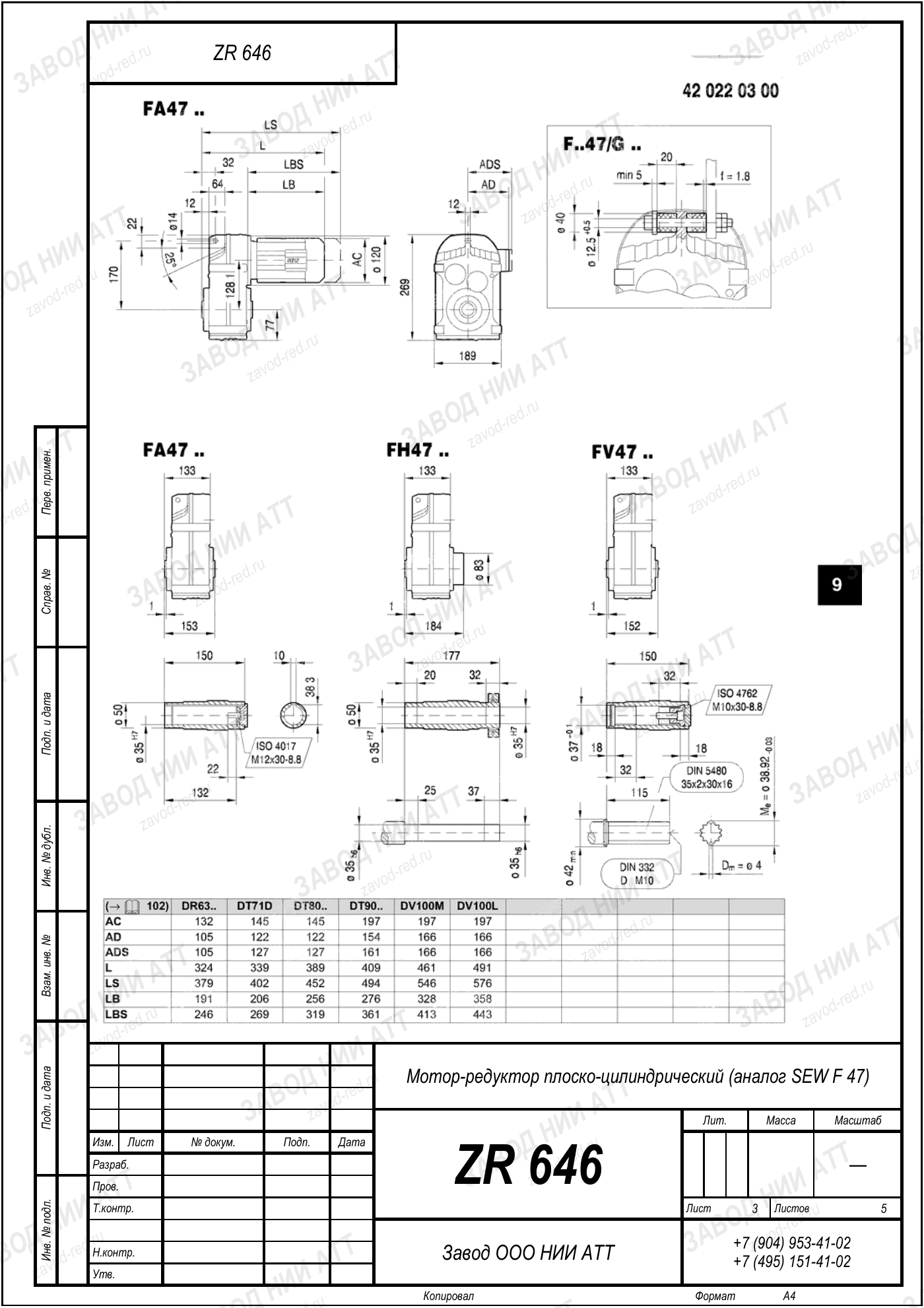

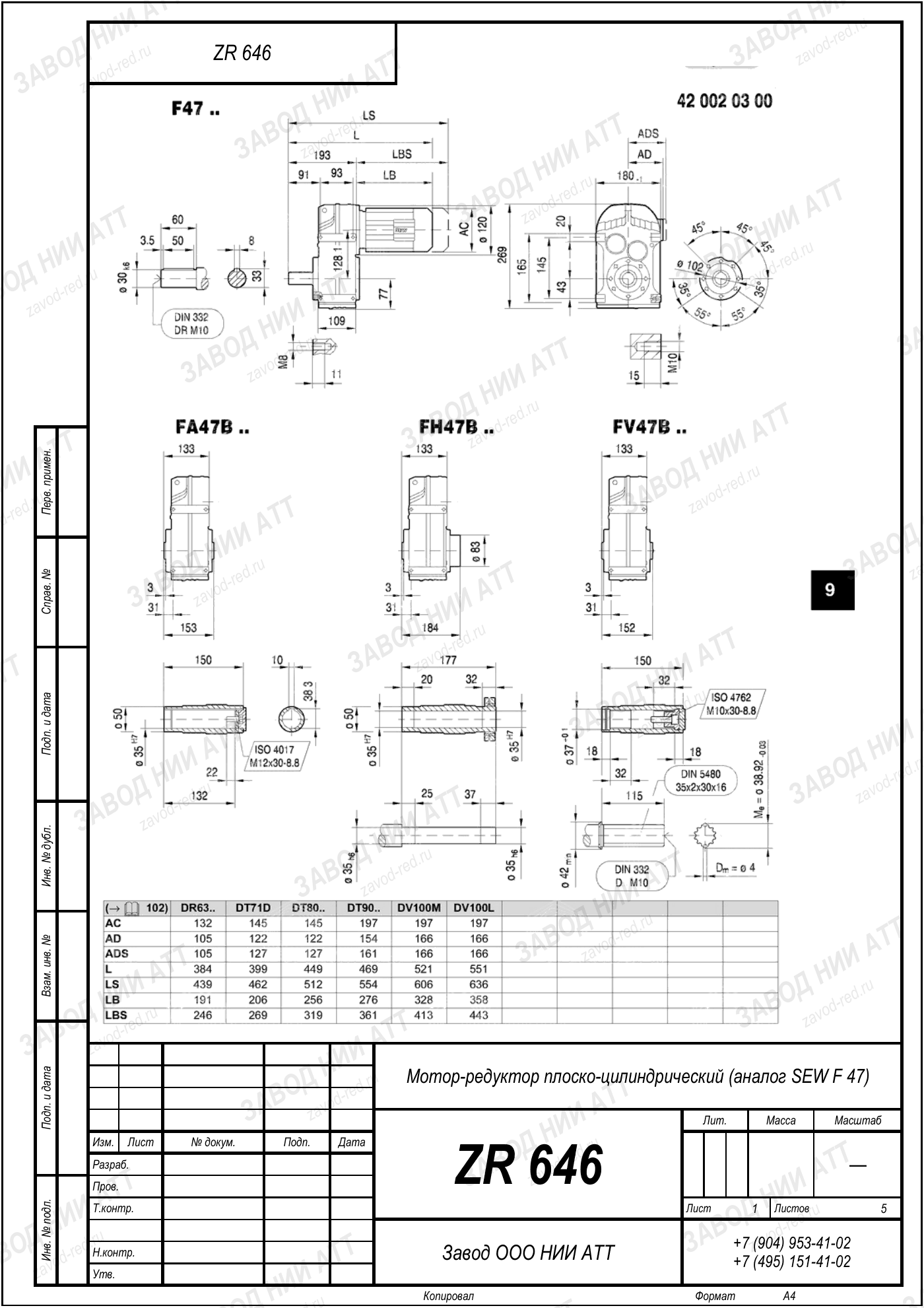

Габаритный и присоединительный чертёж модели SEW F 47 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW F 47 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | F | одна серия — одна схема передачи, здесь плоско-цилиндрический |
|---|---|---|
| Типоразмер | 47 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=105,09 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 9–191 |
| Мощность двигателя | 0,12 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,1–3 кВт |
| Исполнения | FA 47, FAF 47, FH 47, FF 47 | буквы кодируют тип выходного вала и способ монтажа, передача внутри одна |
Позицию внутри ряда задают два числа: передаточное 105,09 — отсюда 8,6 об/мин на выходе, и мощность двигателя 0,12 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 646 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 47 встречается в обозначениях FA 47 — с полым валом; FAF 47 — полый вал и круглый фланец; FH 47 — полый вал со стяжным диском; FF 47 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA47, FAF47, FH47, FF47. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Замена ZR 646 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду SEW F 47 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Наш ZR 646 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Соседи SEW F 47 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 8,6 об/мин при стандартных 1450 об/мин на входе. Передаточное 105,09 — это отношение входной скорости к выходной.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,12 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 646 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 8,6 в минуту — нужна другая ступень, передаточное здесь фиксированное.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Определить нужное исполнение SEW F 47 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 8,6 об/мин на выходе. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 646.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
