ZR 646 — плоско-цилиндрический редуктор для приводов с ограниченной монтажной высотой: мощность 0.12–3 кВт, передаточное число 8.96–190.76, крутящий момент 102–435 Н·м и 96 заводских исполнений под вашу кинематическую схему. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 646 — это типоразмер плоско-цилиндрического ряда ZR производства ООО «НИИ АТТ» (Челябинск). В нём реализована многоступенчатая цилиндрическая зубчатая передача с параллельными и смещёнными по высоте входным и выходным валами. Корпус имеет малую монтажную высоту, поэтому привод прижимается вплотную к раме механизма — это решение для узлов, где не хватает места по вертикали или требуется насадной монтаж на приводной вал. Зубчатые колёса цементированы и шлифованы, что обеспечивает высокий передаваемый момент, низкий уровень шума и долгий ресурс без частого обслуживания.
ZR 646 относится к плоско-цилиндрическому типу: момент передаётся через ряд цилиндрических зубчатых зацеплений, выходной вал расположен параллельно входному. Заводская таблица типоразмера охватывает следующие диапазоны:
Широкий ряд передаточных чисел позволяет получить требуемые обороты на выходном валу без промежуточных передач, а 96 исполнений закрывают большинство типовых задач без выхода за пределы каталога.
ZR 646 применяют в конвейерах и транспортёрах, мешалках и смесителях, упаковочном и фасовочном оборудовании, приводах ворот и шлюзов, дозаторах, насосных и вентиляционных установках, а также в станочных и линейных приводах общепромышленного назначения. Малая монтажная высота делает его удобным для встройки в существующие рамы при модернизации линий.
Точный типоразмер и исполнение ZR 646 удобнее всего определить по требуемым оборотам выхода, моменту и мощности двигателя. Воспользуйтесь онлайн-калькулятором: задайте параметры «от/до», и он покажет подходящие исполнения с обозначениями и аналогами. Инженер подтвердит подбор, проверит радиальную и осевую нагрузку на вал и пришлёт коммерческое предложение.
ZR 646 проектировался как прямая замена импортных плоских приводов SEW (F-серия), NORD и аналогичных марок — с совпадением по передаточному числу, межосевому расстоянию и присоединительным размерам. Замена встаёт на штатное место без переделки рамы. Подберём аналог по шильдику: достаточно прислать фото таблички или модель снимаемого редуктора.
ZR 646 поставляется как самостоятельный редуктор под установку электродвигателя или в сборе как мотор-редуктор с асинхронным двигателем на 220 В (однофазное питание с конденсатором) или 380 В (трёхфазная сеть). Мотор-редукторная версия штатно работает с частотным преобразователем. Монтаж — лапный либо фланцевый, с насадным полым валом (шпонка или стяжная втулка) и реактивным упором. Типовые исполнения отгружаем за 1–3 рабочих дня, изготовление под заказ — от 2 до 4 недель. Гарантия — 12 месяцев с даты отгрузки, поставка по всей России с полным комплектом документов.
| Тип передачи | плоско-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–3 кВт |
| Передаточное число | 8.96–190.76 |
| Крутящий момент | 102–435 Н·м |
| Обороты на выходе | 4,6–157 об/мин |
| Исполнений в линейке | 96 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 1.5 | 33.0 | 435.0 | 42.86 | 0.9 |
| 1.1 | 25.0 | 425.0 | 56.49 | 0.95 |
| 0.75 | 17.0 | 415.0 | 79.72 | 0.95 |
| 0.25 | 5.9 | 405.0 | 150.06 | 1.0 |
| 0.55 | 13.0 | 405.0 | 105.09 | 1.0 |
| 3.0 | 71.0 | 405.0 | 19.7 | 1.0 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.
Редуктор ZR 646 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

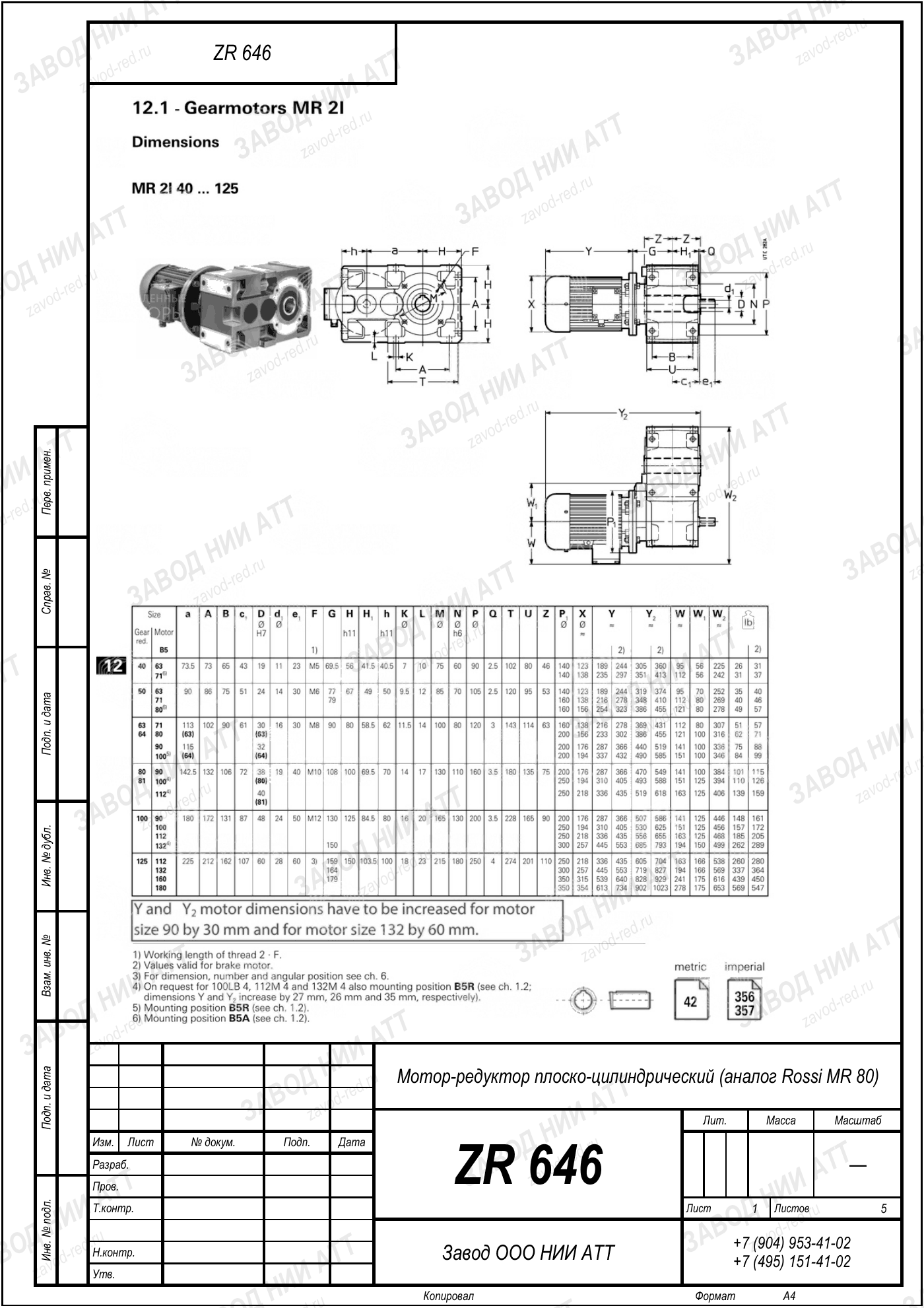

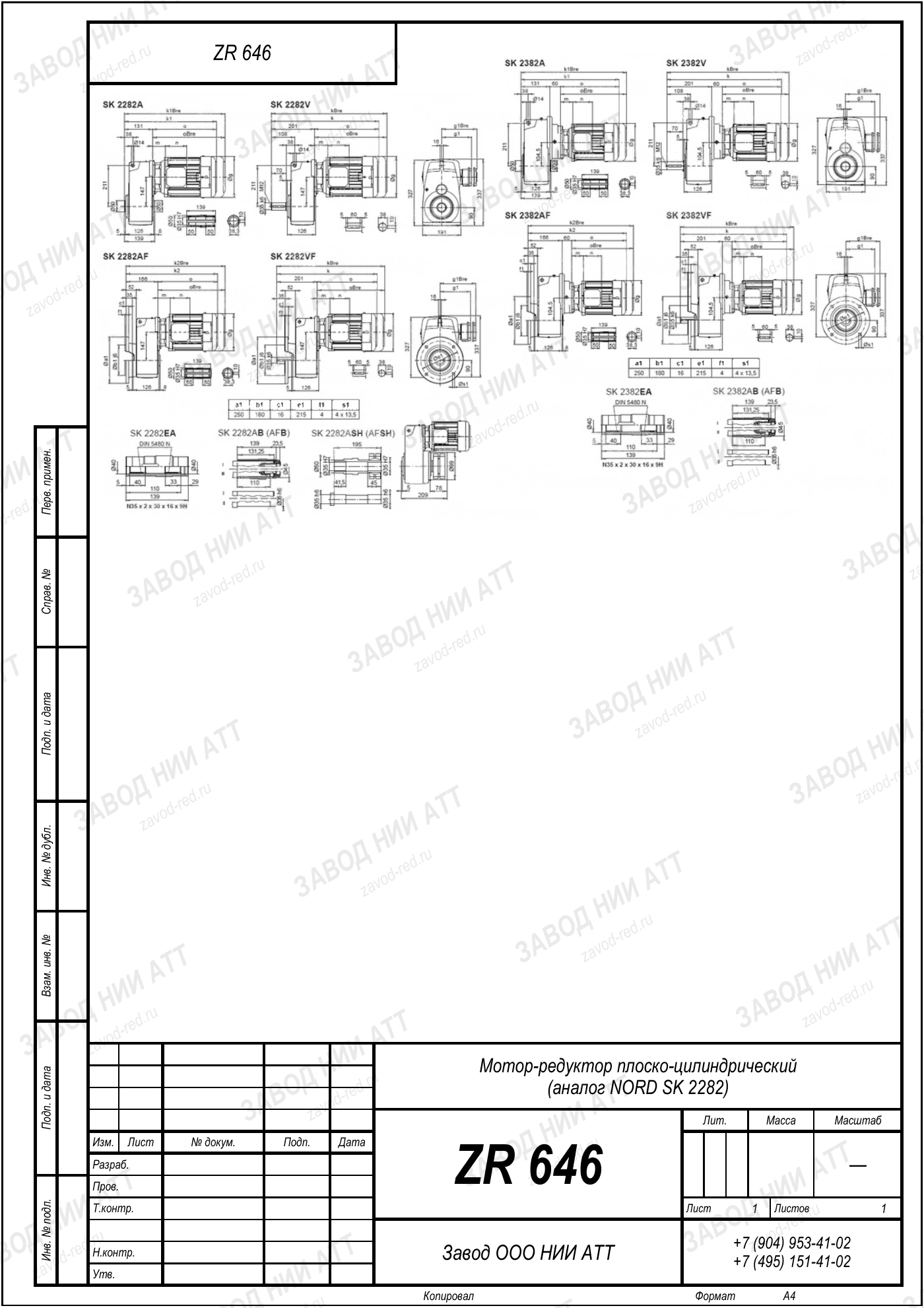

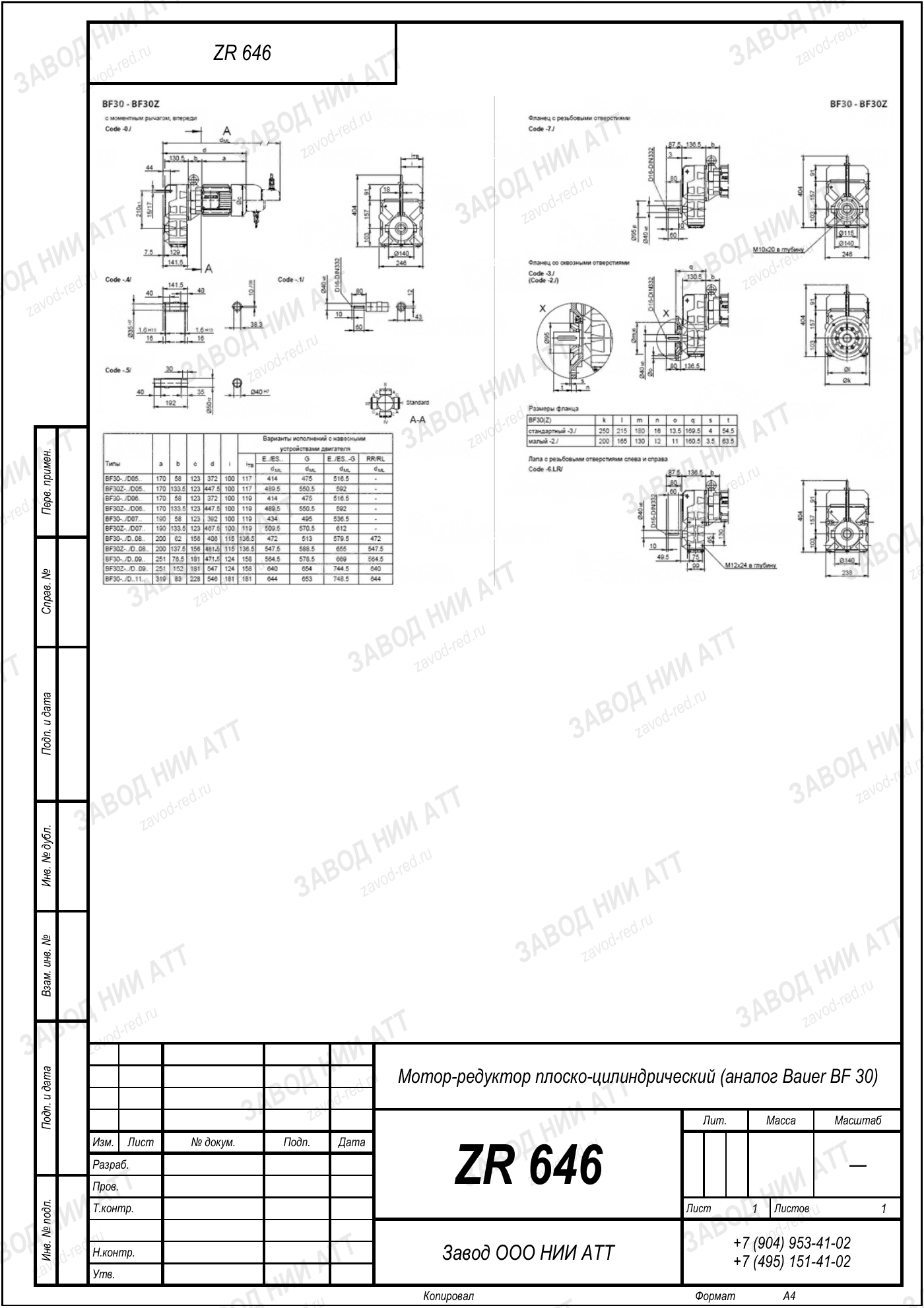

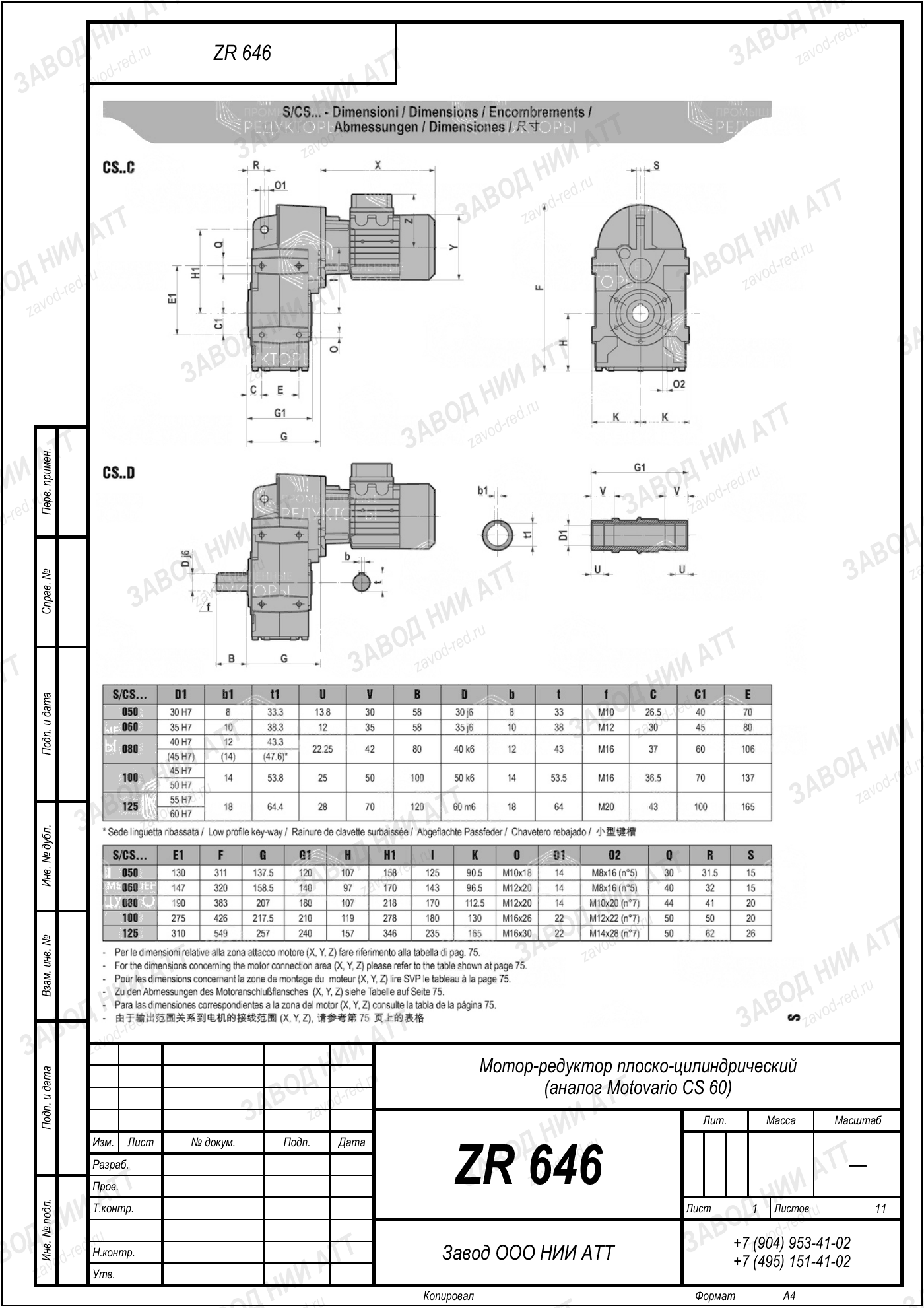

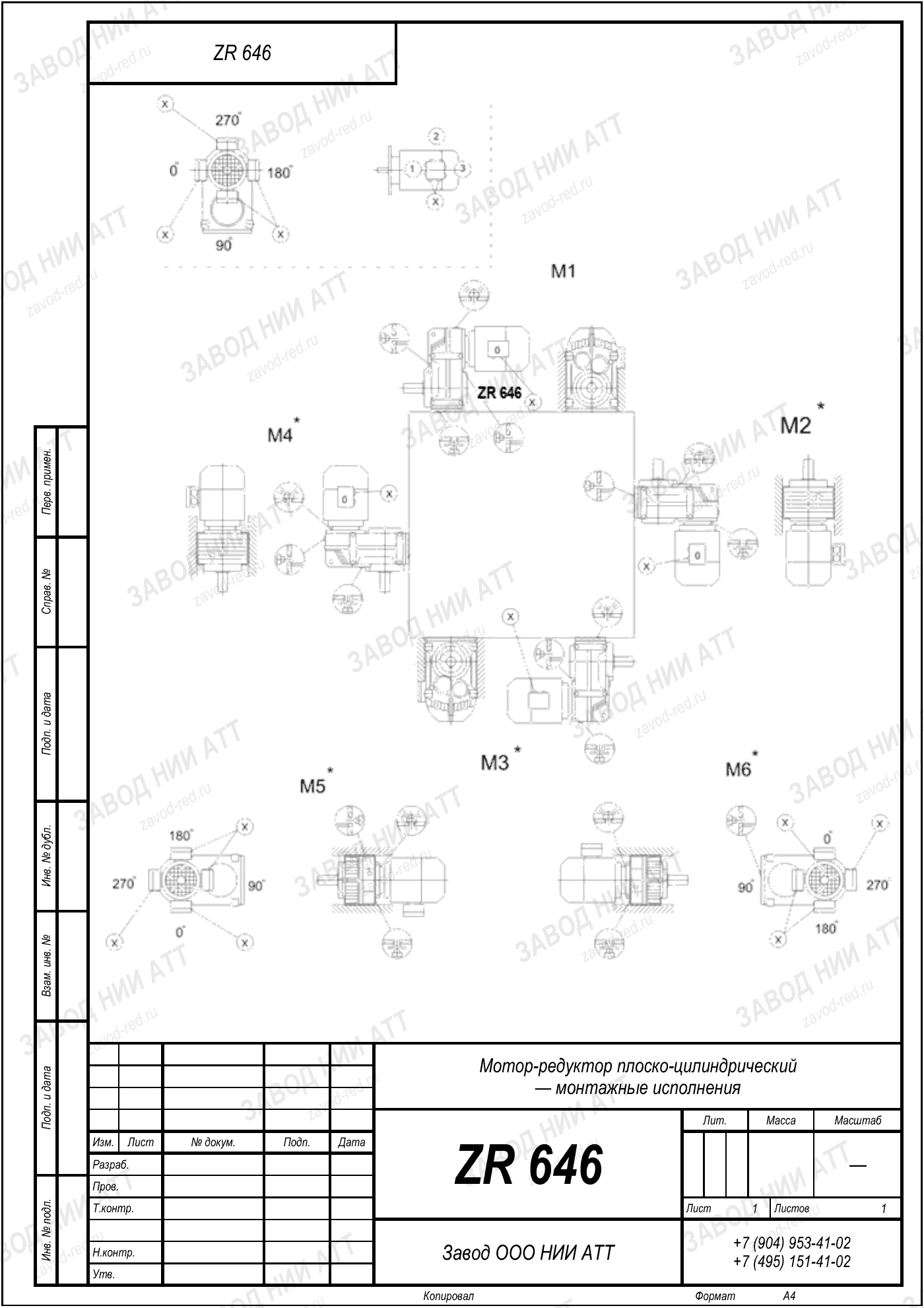

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении ZR 646 зашит габарит корпуса. Всё остальное — параметры конкретного исполнения, их подбирают под машину.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Плоско-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 8.96–190.76 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–3 кВт | диапазон по типоразмеру |
| Момент на выходе | 102–435 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 96 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 646 | действующая заводская маркировка |
|---|---|
| МР 214 | мотор-редуктор в сборе с двигателем |
| ПР 214 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 164 | прежняя маркировка завода |
| TZ 824 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Разбор системы обозначений целиком — в разделе маркировка ZR.
Чтобы ZR 646 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них проявляется не сразу, а через месяцы работы.
| Момент на выходном валу | 102–435 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 8.96–190.76 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–3 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
Монтажное положение ZR 646 повторяет положение снятого ZR 646. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Типоразмер ZR 646 рассчитан на мощность привода от 0.12 до 3 кВт и передаёт номинальный крутящий момент на выходном валу от 102 до 435 Н·м. Конкретное значение зависит от выбранного исполнения и передаточного числа. Точный момент под вашу частоту вращения и нагрузку инженер подтвердит при подборе.
Передаточное число ZR 646 лежит в диапазоне от 8.96 до 190.76. Это позволяет получить нужные обороты на выходе без дополнительных передач — от быстроходных приводов до тихоходных узлов с большим понижением. Всего ряд включает 96 исполнений, поэтому почти всегда есть готовый вариант под требуемую скорость.
Это редуктор с цилиндрической зубчатой передачей, у которого входной и выходной валы параллельны и смещены по высоте, а корпус имеет малую монтажную высоту. Привод прижимается вплотную к раме механизма, что экономит вертикальное пространство. От соосного он отличается смещением валов, от классического цилиндрического — более компактным плоским корпусом.
Типоразмеры ряда ZR отличаются габаритами корпуса, межосевым расстоянием и диапазоном передаваемого момента. ZR 646 рассчитан на момент до 435 Н·м и мощность до 3 кВт — это средний диапазон ряда. Если ваша нагрузка выходит за эти пределы, инженер подберёт соседний типоразмер с подходящими характеристиками.
Да. ZR 646 поставляется как отдельный редуктор под ваш двигатель или в сборе как мотор-редуктор. Двигатель может быть на 380 В для трёхфазной сети или на 220 В для однофазной с пусковым конденсатором. Мотор-редукторная версия штатно работает и от частотного преобразователя.
Да, ZR 646 проектировался как прямой аналог плоских приводов SEW F-серии, NORD и подобных марок. Мы подбираем замену с совпадением передаточного числа, межосевого расстояния и присоединительных размеров, поэтому она встаёт на штатное место без переделки рамы. Пришлите фото шильдика — инженер подтвердит совместимость на странице «Импортозамещение».
Используйте калькулятор подбора: задайте мощность двигателя, требуемые обороты на выходе, крутящий момент и передаточное число диапазонами «от/до». Система покажет подходящие из 96 исполнений ZR 646. Затем оставьте заявку — инженер проверит нагрузку на вал, подтвердит подбор и пришлёт КП со сроком поставки.
Типовые исполнения отгружаем в течение 1–3 рабочих дней после оплаты, изготовление под заказ с нестандартным валом, фланцем или передаточным числом занимает от 2 до 4 недель. Гарантия составляет 12 месяцев с даты отгрузки при соблюдении условий монтажа и эксплуатации. Отгружаем по всей России с полным комплектом документов: паспорт, счёт, УПД, при необходимости сертификат.
