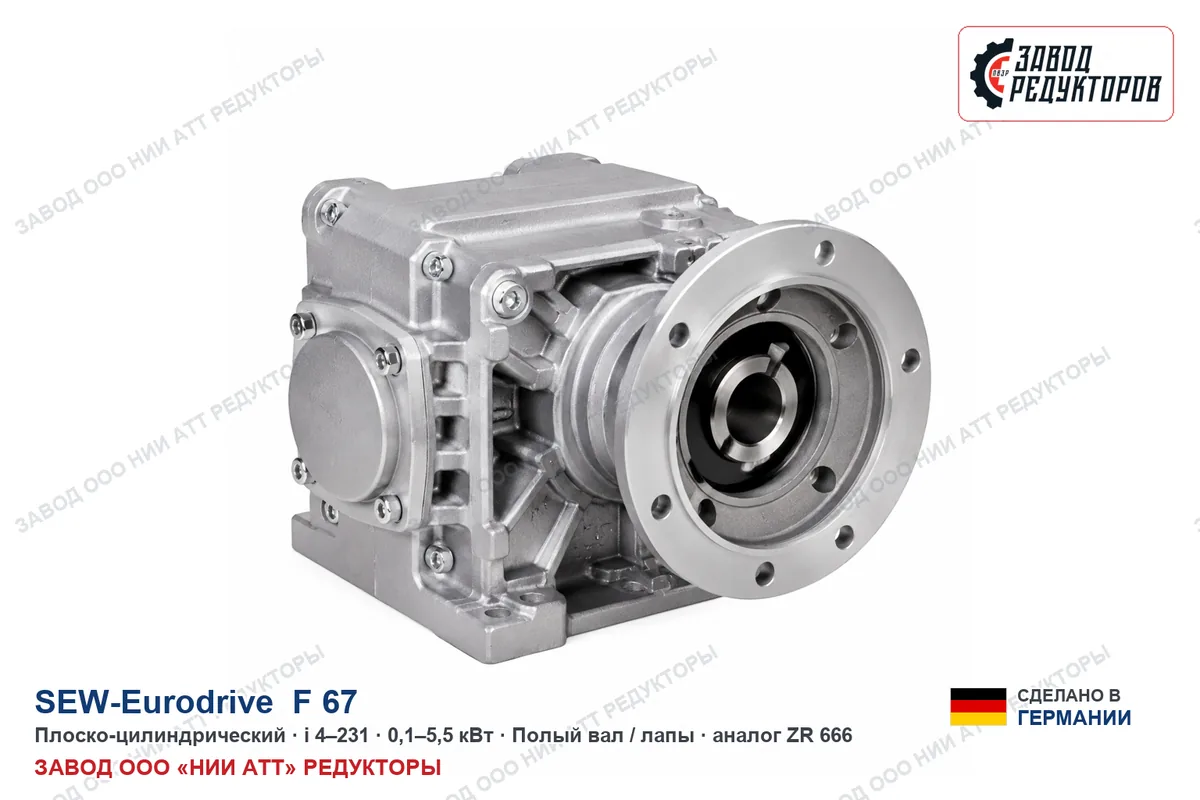

Ступень i=109,04 в корпусе SEW F 67 с двигателем 0,55 кВт даёт 12 об/мин; по классу это тихоходное исполнение. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты ставят в приводы шнеков, мешалок густых сред, скребковых конвейеров. Момент в каталоге на эту позицию не заявлен — рассчитаем по вашей машине, нужны усилие и плечо приложения.
Отличие от соседних серий. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Под нужные обороты у SEW F 67 есть из чего выбрать: 38 передаточных, от 3,97 до 231. Это исполнение 31-е по счёту: следующая ступень вниз по скорости — i=120,79 (12 об/мин), вверх — i=95,94 (15 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,55 кВт — 5-я мощность из 12. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Кроме оригинала SEW F 67 предлагаем ZR 666 — тот же габарит и крепление, срок поставки короче.

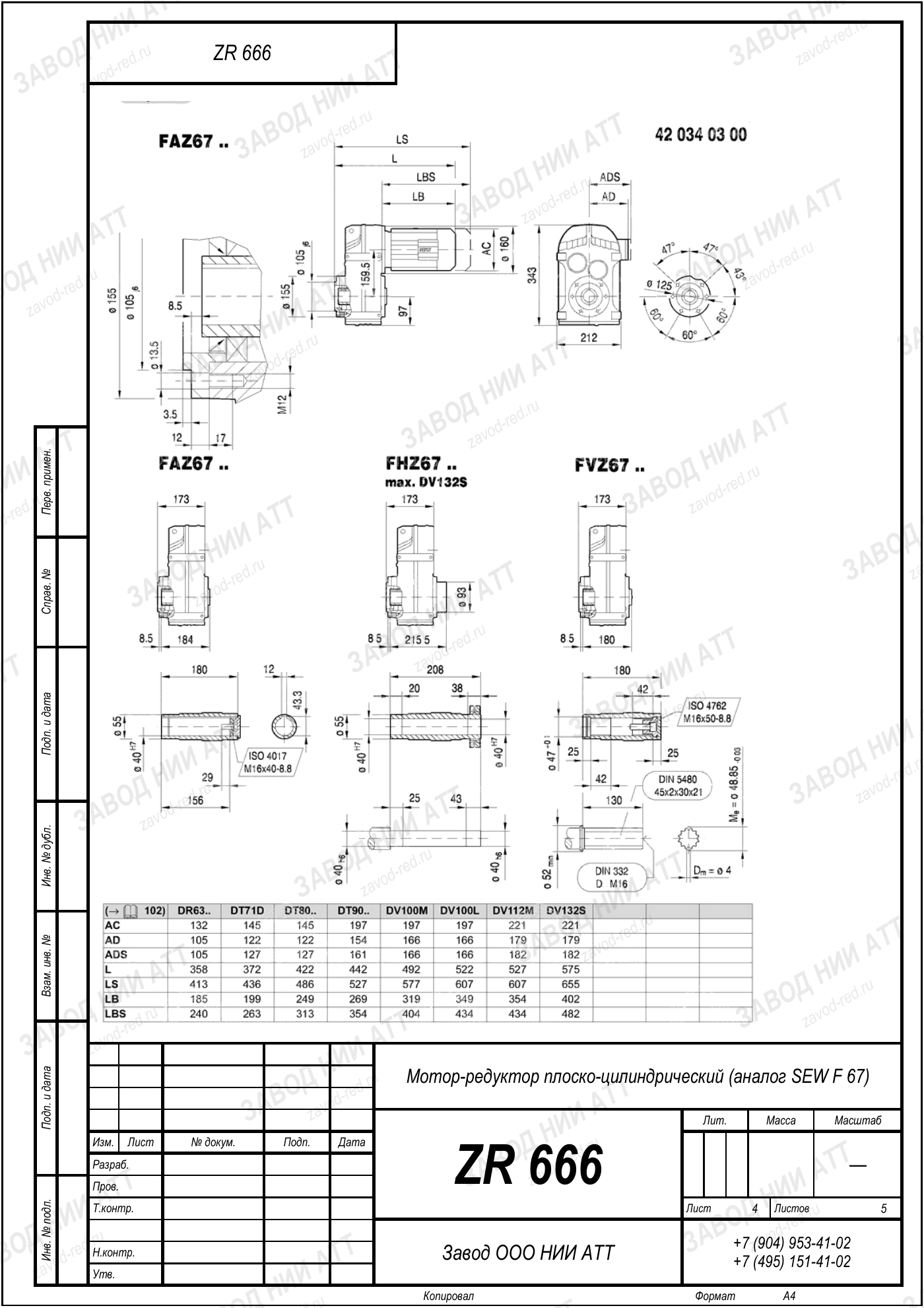

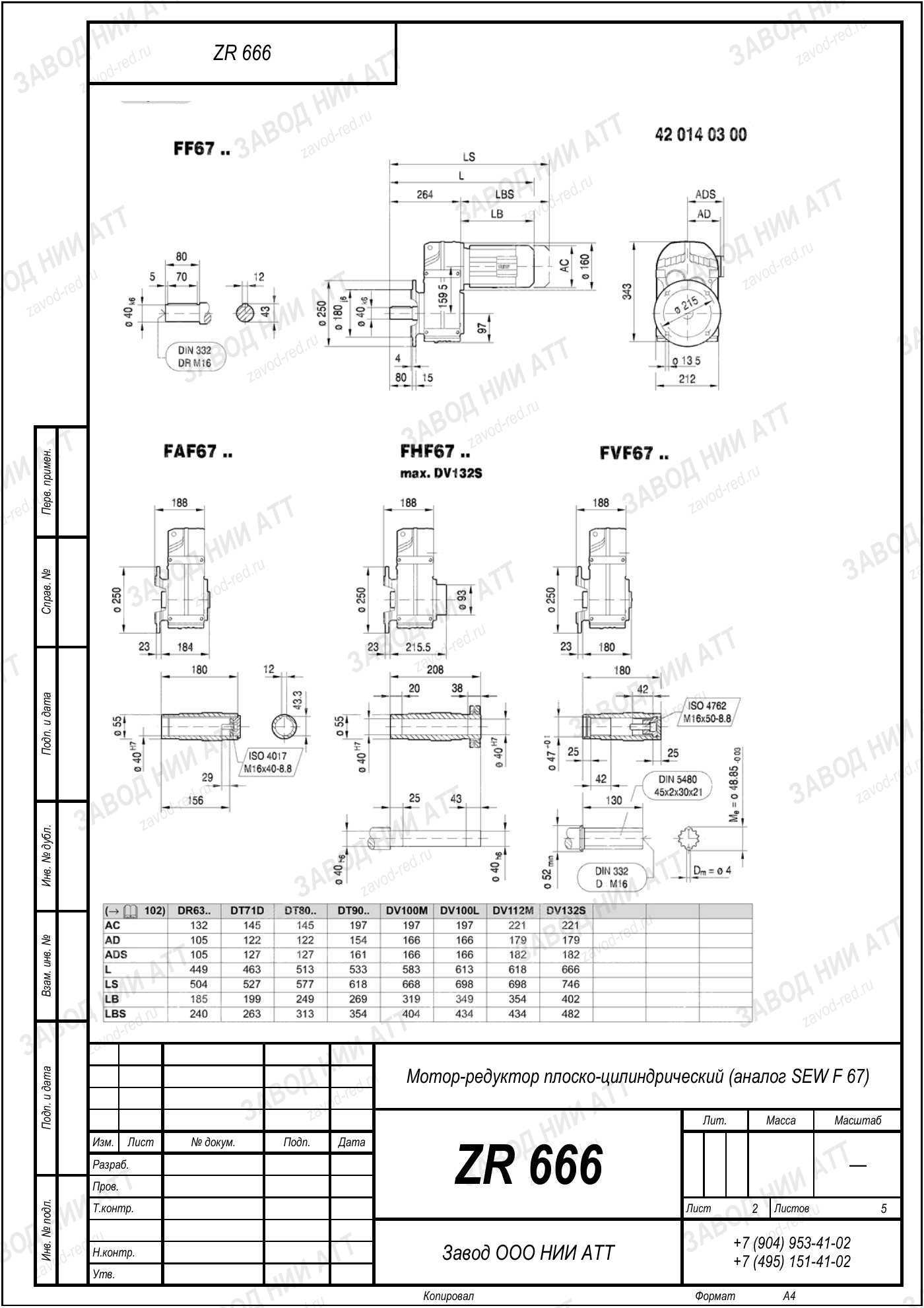

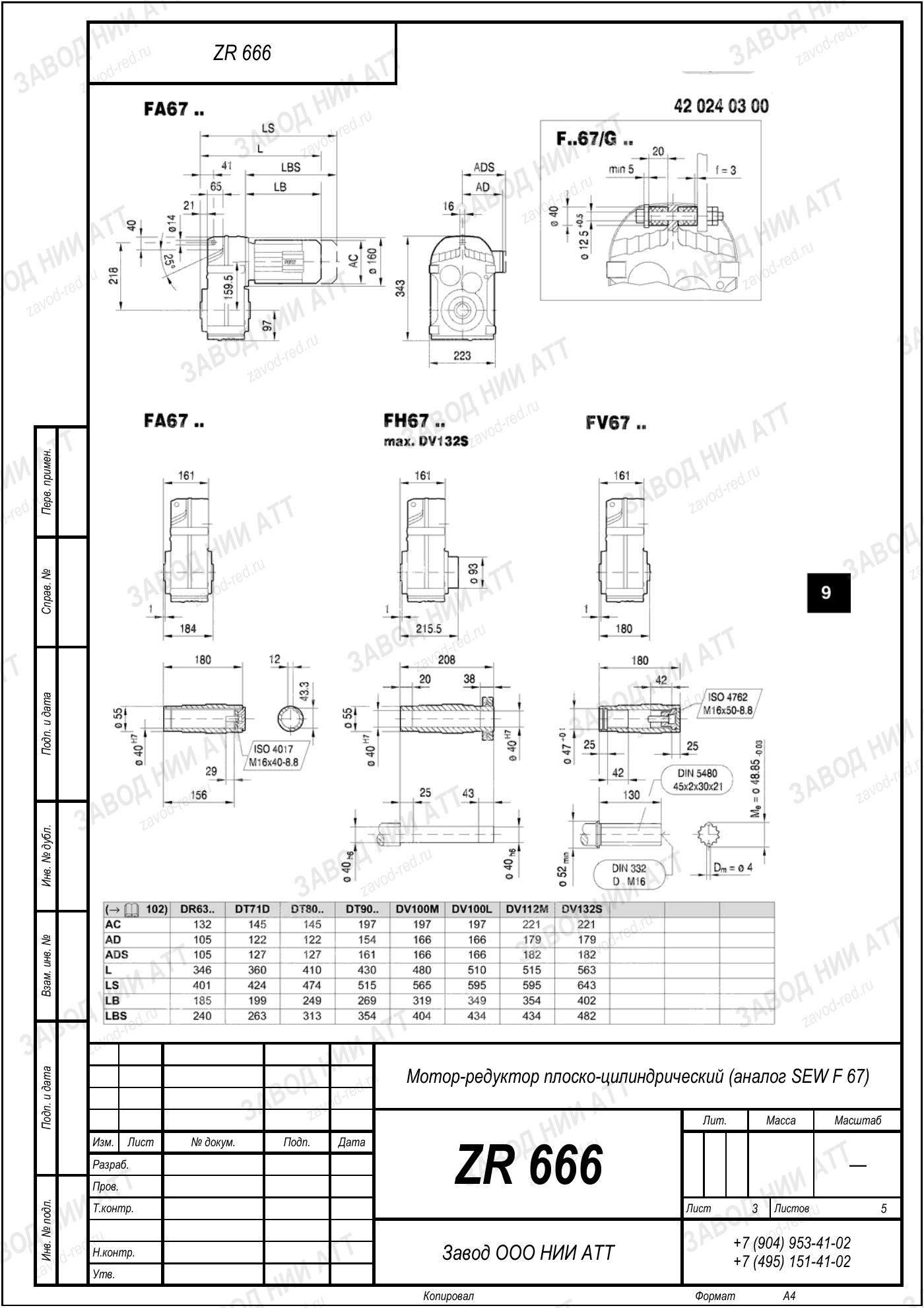

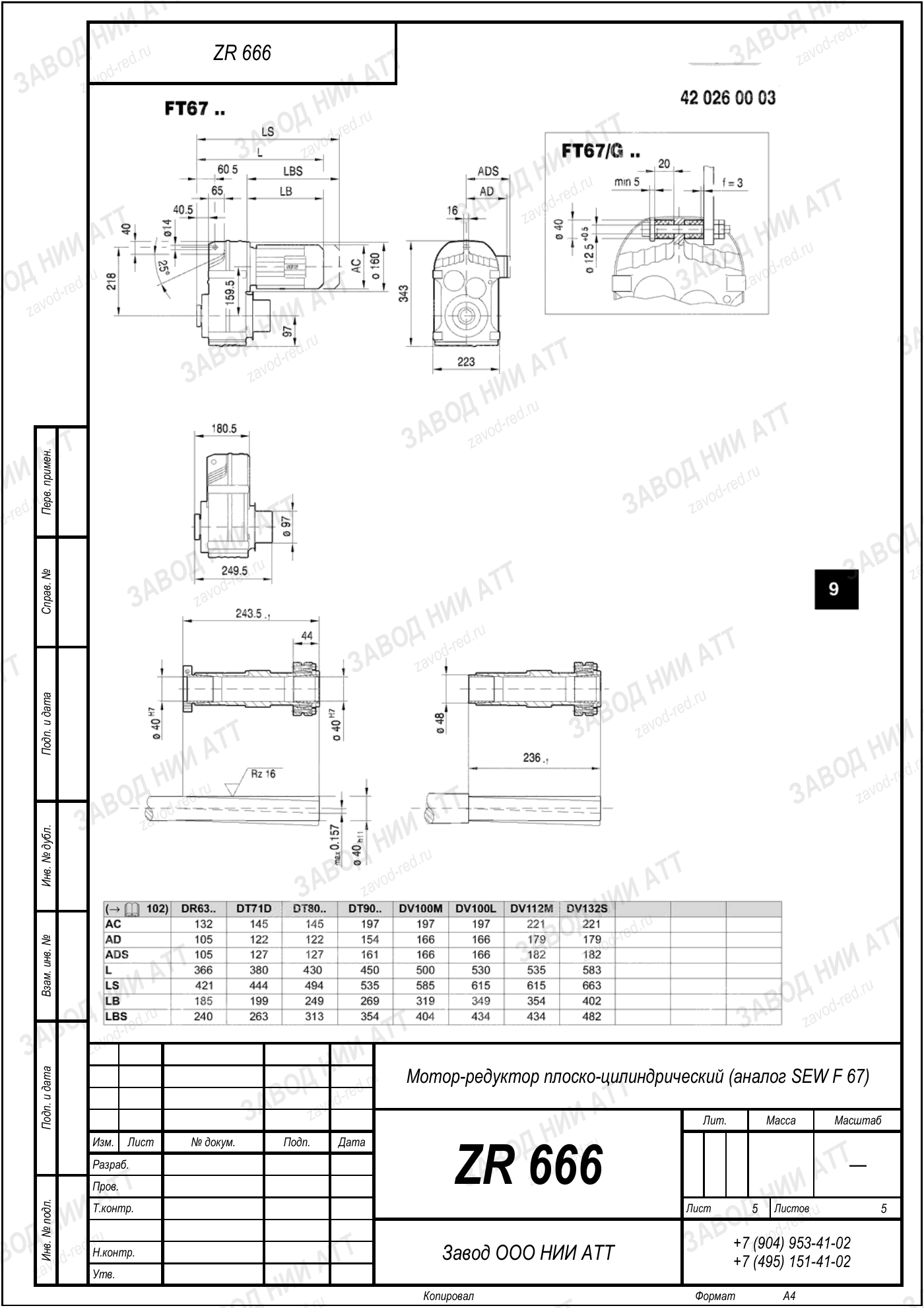

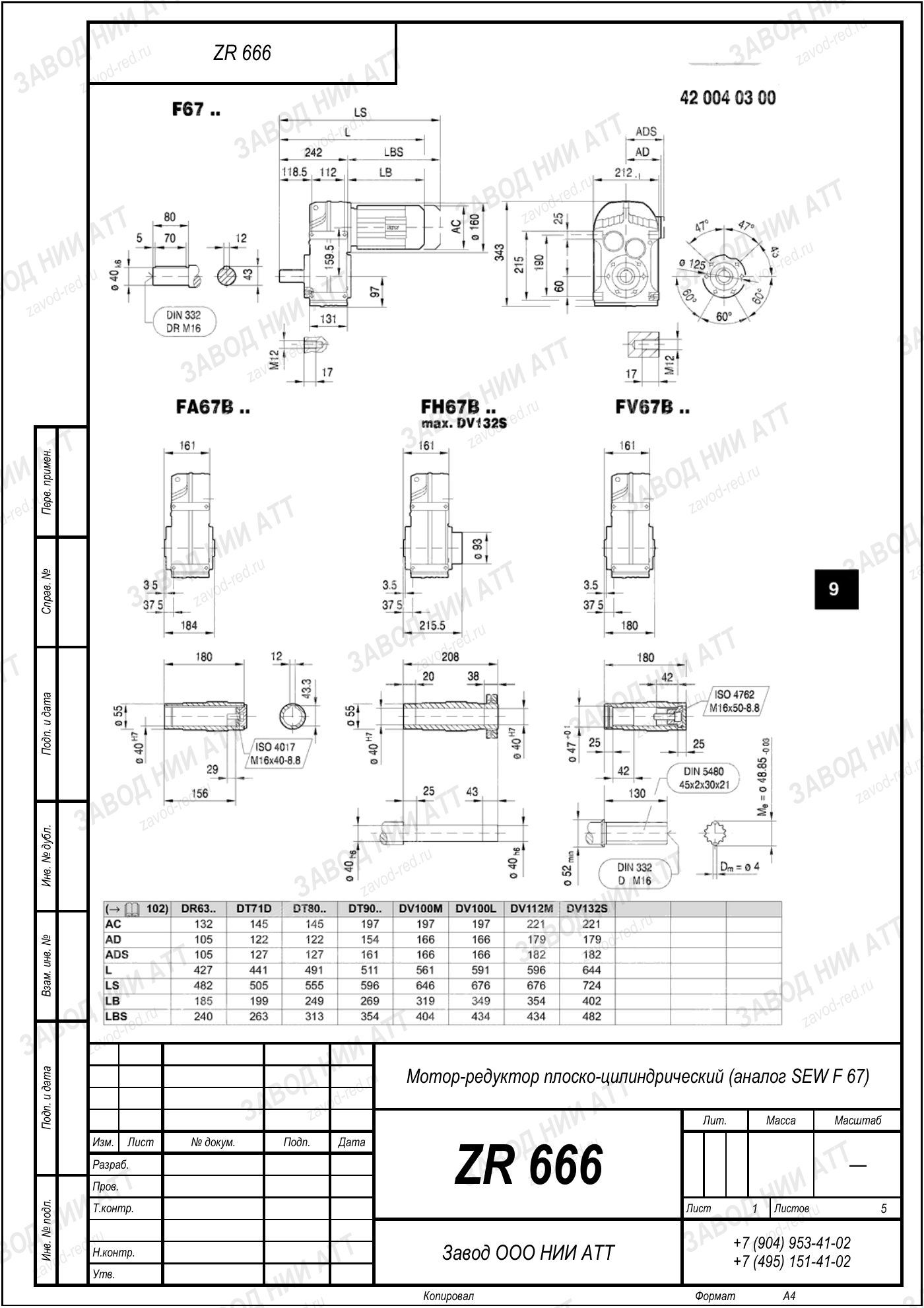

Габаритный и присоединительный чертёж модели SEW F 67 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение SEW F 67 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | F | говорит о типе передачи, а не о размере — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 67 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Передаточное число | i=109,04 | примерно во столько раз вырастает момент на выходе; ряд модели — 4–231 |
| Мощность двигателя | 0,55 кВт | для этой позиции; вся линейка модели укладывается в 0,1–5,5 кВт |
| Исполнения | FA 67, FAF 67, FH 67, FF 67 | различаются только выходным валом и способом крепления: лапы или фланец |
Позицию внутри ряда задают два числа: передаточное 109,04 — отсюда 12 об/мин на выходе, и мощность двигателя 0,55 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
В нашей номенклатуре этой позиции соответствует ZR 666: подбираем по моменту и передаточному, а не по названию.
Тот же типоразмер 67 встречается в обозначениях FA 67 — с полым валом; FAF 67 — полый вал и круглый фланец; FH 67 — полый вал со стяжным диском; FF 67 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA67, FAF67, FH67, FF67. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 666 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду SEW F 67.
ZR 666 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Регламент задаёт скорость: исполнение здесь тихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Один типоразмер SEW F 67, разные обороты и момент на выходном валу:
На выходном валу 12 об/мин при стандартных 1450 об/мин на входе. Передаточное 109,04 — это отношение входной скорости к выходной.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,55 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 666 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 12 об/мин, вторая — какой момент привод удержит без перегрева.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
В ряду SEW F 67 десятки исполнений, и путают их часто. Эта позиция — тихоходное исполнение: 12 об/мин на выходе. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 666.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
