ZR 666 — плоско-цилиндрический редуктор для приводов с ограниченной монтажной высотой и повышенной нагрузкой: мощность 0,12–5,5 кВт, передаточное число 3.97–231, крутящий момент 107–920 Н·м и 133 заводских исполнения под вашу кинематическую схему. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 666 — это типоразмер плоско-цилиндрического ряда ZR производства ООО «НИИ АТТ» (Челябинск). В нём реализована многоступенчатая цилиндрическая зубчатая передача с параллельными и смещёнными по высоте входным и выходным валами. Корпус имеет малую монтажную высоту, поэтому привод прижимается вплотную к раме механизма — это решение для узлов, где не хватает места по вертикали или требуется насадной монтаж на приводной вал. Зубчатые колёса цементированы и шлифованы, что обеспечивает высокий передаваемый момент, низкий уровень шума и долгий ресурс. Среди плоских типоразмеров ZR 666 относится к старшей группе по нагрузке — он держит момент до 920 Н·м при компактной высоте корпуса.
ZR 666 относится к плоско-цилиндрическому типу: момент передаётся через ряд цилиндрических зубчатых зацеплений, выходной вал расположен параллельно входному и смещён по высоте. Заводская таблица типоразмера охватывает следующие диапазоны:
Широкий ряд передаточных чисел — от 3.97 для быстроходных приводов до 231 для тихоходных узлов с большим понижением — позволяет получить требуемые обороты на выходном валу без промежуточных передач, а 133 исполнения закрывают большинство типовых задач без выхода за пределы каталога.
ZR 666 применяют в нагруженных конвейерах и транспортёрах, мешалках и смесителях вязких сред, упаковочном и фасовочном оборудовании, приводах ворот и шлюзов, дозаторах, насосных и вентиляционных установках, а также в станочных и линейных приводах общепромышленного назначения. Малая монтажная высота вместе с высоким моментом делает типоразмер удобным для встройки в существующие рамы при модернизации линий, где нужен запас по нагрузке.
Точный типоразмер и исполнение ZR 666 удобнее всего определить по требуемым оборотам выхода, моменту и мощности двигателя — воспользуйтесь онлайн-калькулятором: задайте параметры «от/до», и он покажет подходящие исполнения. ZR 666 проектировался как прямая замена импортных плоских приводов SEW (F-серия), NORD и аналогичных марок с совпадением по передаточному числу, межосевому расстоянию и присоединительным размерам — замена встаёт на штатное место без переделки рамы; подберём аналог по фото шильдика. Поставляется как самостоятельный редуктор под двигатель или в сборе как мотор-редуктор на 220 В (однофазная сеть с конденсатором) или 380 В (трёхфазная), штатно работает с частотным преобразователем. Монтаж лапный либо фланцевый, с насадным полым валом и реактивным упором. Типовые исполнения отгружаем за 1–3 рабочих дня, изготовление под заказ — от 2 до 4 недель. Гарантия — 12 месяцев с даты отгрузки, поставка по всей России с полным комплектом документов.
| Тип передачи | плоско-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–5,5 кВт |
| Передаточное число | 3.97–231.0 |
| Крутящий момент | 107–920 Н·м |
| Обороты на выходе | 3,8–360 об/мин |
| Исполнений в линейке | 133 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 1.5 | 16.0 | 920.0 | 90.59 | 0.9 |
| 1.1 | 12.0 | 910.0 | 120.79 | 0.9 |
| 2.2 | 23.0 | 910.0 | 61.07 | 0.9 |
| 0.75 | 8.1 | 890.0 | 170.85 | 0.9 |
| 3.0 | 32.0 | 880.0 | 43.2 | 0.95 |
| 0.75 | 8.5 | 840.0 | 162.31 | 0.95 |
Показаны 96 из 133 исполнений. Остальные подберём по параметрам — калькулятор подбора.
Редуктор ZR 666 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

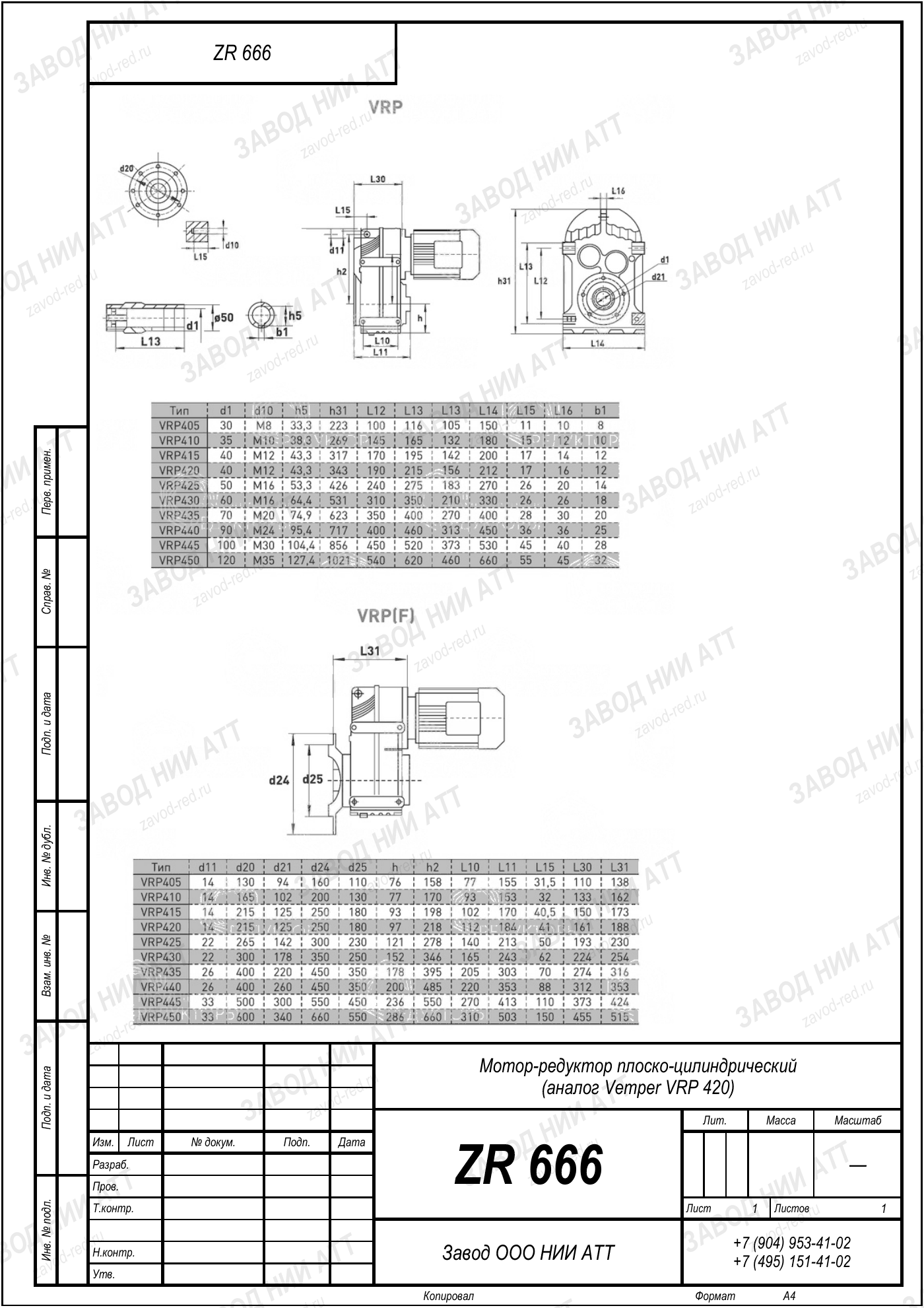

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение ZR 666 задаёт типоразмер корпуса и присоединительные размеры. Мощность, момент и передаточное определяются исполнением внутри этого типоразмера, а не самим обозначением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Плоско-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 3.97–231.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–5,5 кВт | диапазон по типоразмеру |
| Момент на выходе | 107–920 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 133 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 666 | действующая заводская маркировка |
|---|---|
| МР 216 | мотор-редуктор в сборе с двигателем |
| ПР 216 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 166 | прежняя маркировка завода |
| TZ 826 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
Исполнение ZR 666 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 107–920 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 3.97–231.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–5,5 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 666 повторяет положение снятого ZR 666. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Типоразмер ZR 666 рассчитан на мощность привода от 0.12 до 5,5 кВт и передаёт номинальный крутящий момент на выходном валу от 107 до 920 Н·м. Конкретное значение зависит от выбранного исполнения и передаточного числа. Точный момент под вашу частоту вращения и нагрузку инженер подтвердит при подборе.
Передаточное число ZR 666 лежит в диапазоне от 3.97 до 231. Это позволяет получить нужные обороты на выходе без дополнительных передач — от быстроходных приводов с малым понижением до тихоходных узлов с большим редуцированием. Всего ряд включает 133 исполнения, поэтому почти всегда есть готовый вариант под требуемую скорость.
Это редуктор с цилиндрической зубчатой передачей, у которого входной и выходной валы параллельны и смещены по высоте, а корпус имеет малую монтажную высоту. Привод прижимается вплотную к раме механизма, что экономит вертикальное пространство. От соосного он отличается смещением валов, от классического цилиндрического — более компактным плоским корпусом.
Типоразмеры ряда ZR отличаются габаритами корпуса, межосевым расстоянием и диапазоном передаваемого момента. ZR 666 рассчитан на момент до 920 Н·м и мощность до 5,5 кВт — это один из старших плоских типоразмеров ряда. Если ваша нагрузка выходит за эти пределы, инженер подберёт соседний типоразмер с подходящими характеристиками.
Да. ZR 666 поставляется как отдельный редуктор под ваш двигатель или в сборе как мотор-редуктор. Двигатель может быть на 380 В для трёхфазной сети или на 220 В для однофазной с пусковым конденсатором. Мотор-редукторная версия штатно работает и от частотного преобразователя.
Да, ZR 666 проектировался как прямой аналог плоских приводов SEW F-серии, NORD и подобных марок. Мы подбираем замену с совпадением передаточного числа, межосевого расстояния и присоединительных размеров, поэтому она встаёт на штатное место без переделки рамы. Пришлите фото шильдика — инженер подтвердит совместимость на странице «Импортозамещение».
Используйте калькулятор подбора: задайте мощность двигателя, требуемые обороты на выходе, крутящий момент и передаточное число диапазонами «от/до». Система покажет подходящие из 133 исполнений ZR 666. Затем оставьте заявку — инженер проверит нагрузку на вал, подтвердит подбор и пришлёт КП со сроком поставки.
Типовые исполнения отгружаем в течение 1–3 рабочих дней после оплаты, изготовление под заказ с нестандартным валом, фланцем или передаточным числом занимает от 2 до 4 недель. Гарантия составляет 12 месяцев с даты отгрузки при соблюдении условий монтажа и эксплуатации. Отгружаем по всей России с полным комплектом документов: паспорт, счёт, УПД, при необходимости сертификат.
