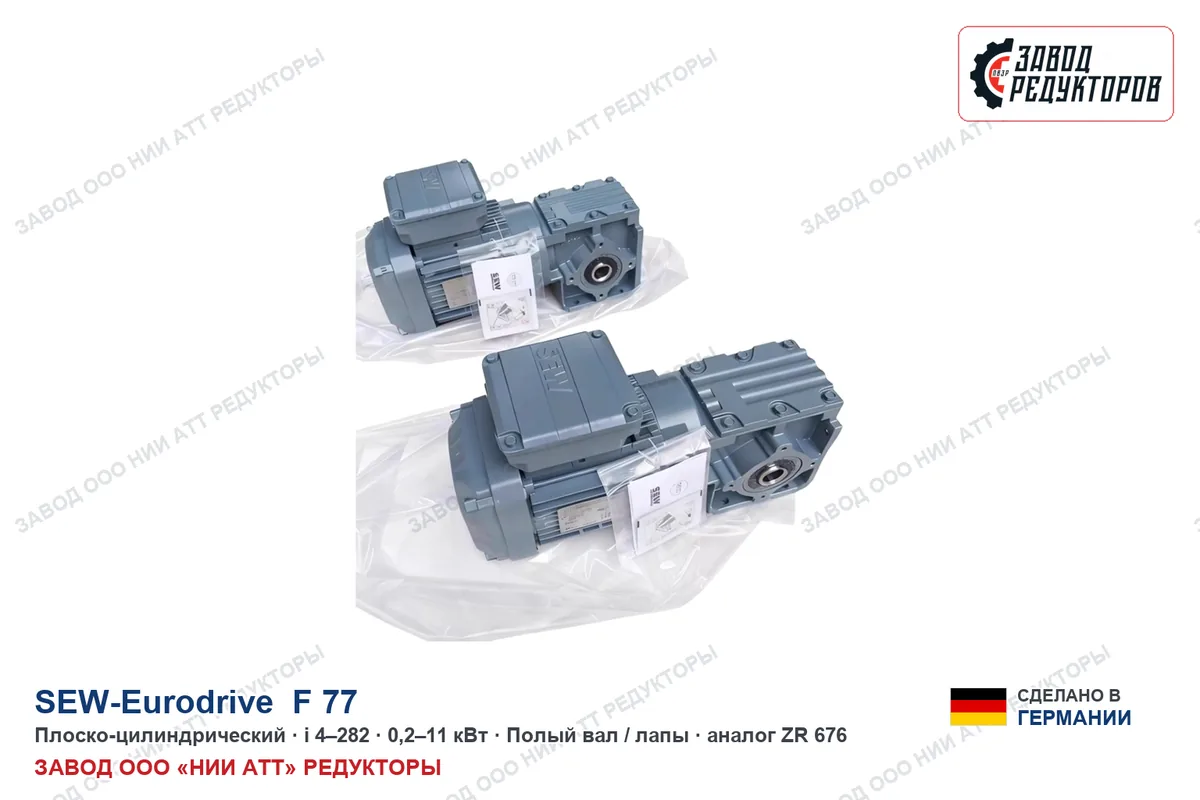

SEW F 77 в исполнении i=108,46 с двигателем 0,55 кВт — тихоходное исполнение: на выходном валу 13 об/мин. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Такие обороты ставят в приводы шнеков, мешалок густых сред, скребковых конвейеров. По моменту работаем от задачи: опишите, что приводите, и мы подберём позицию с запасом.
Что даёт эта серия. В отличие от соосной серии R выходной вал смещён параллельно входному, что даёт более плоскую и узкую компоновку для тесных мест установки. 11 типоразмеров (27–157): момент 130–20 000 Нм, i = 3,77–281,71, мощность 0,12–200 кВт — верхняя граница по мощности выше, чем у R. Доступны исполнения на полом валу (шпонка, натяжной диск, шлицы DIN 5480, TorqLOC®) и с уменьшенным люфтом; у типоразмеров 37/47/57/67 допустимый момент повышен до +15%.
Место в ряду. Корпус один, передаточные разные: у SEW F 77 их 42, от 4,28 до 281,71. Это исполнение 33-е по счёту: следующая ступень вниз по скорости — i=114,45 (13 об/мин), вверх — i=94,93 (15 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 0,55 кВт — 4-я мощность из 14. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Оригинал SEW F 77 везём под заказ. Наш ZR 676 повторяет посадочные размеры — основание и обвязка остаются прежними.

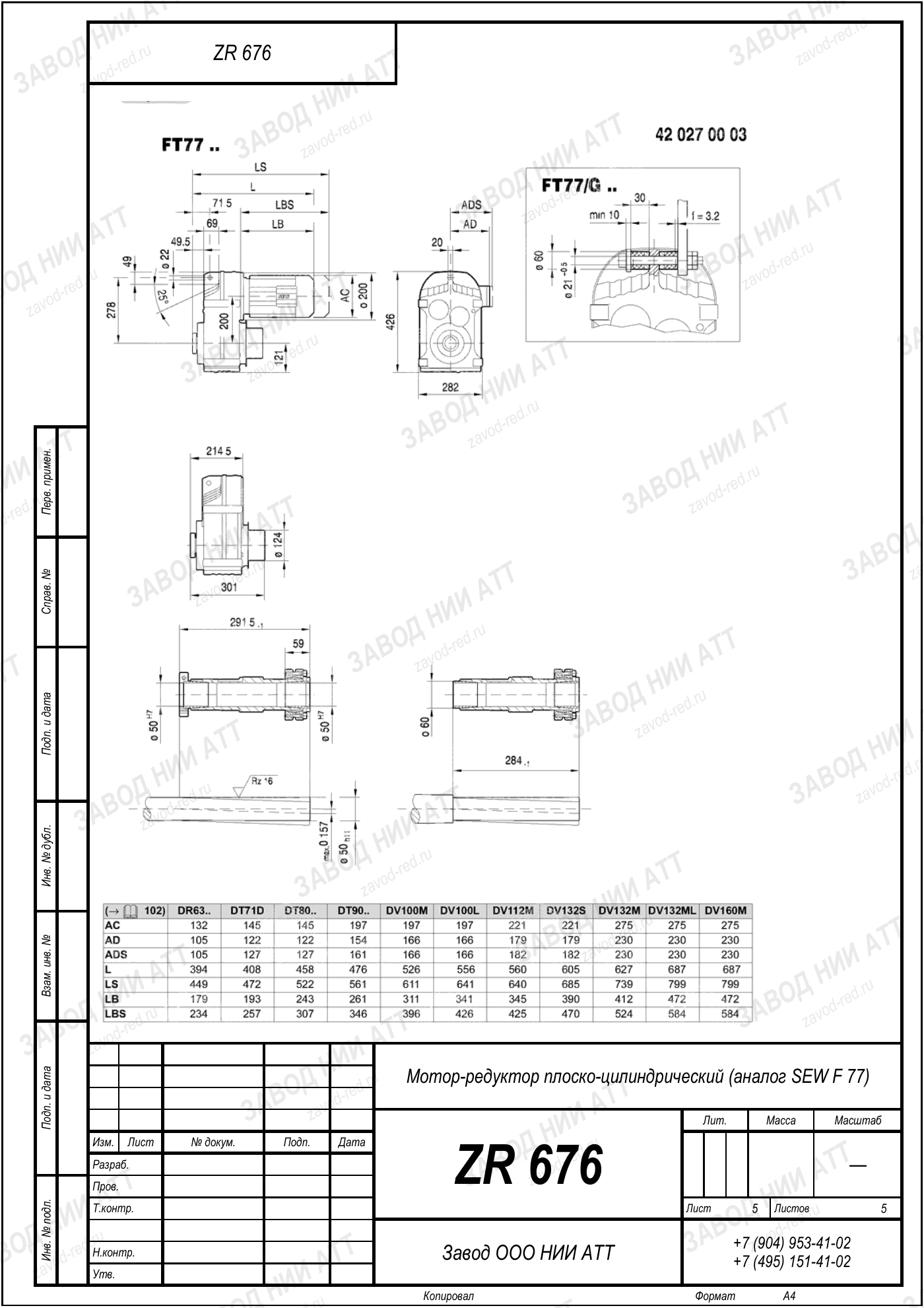

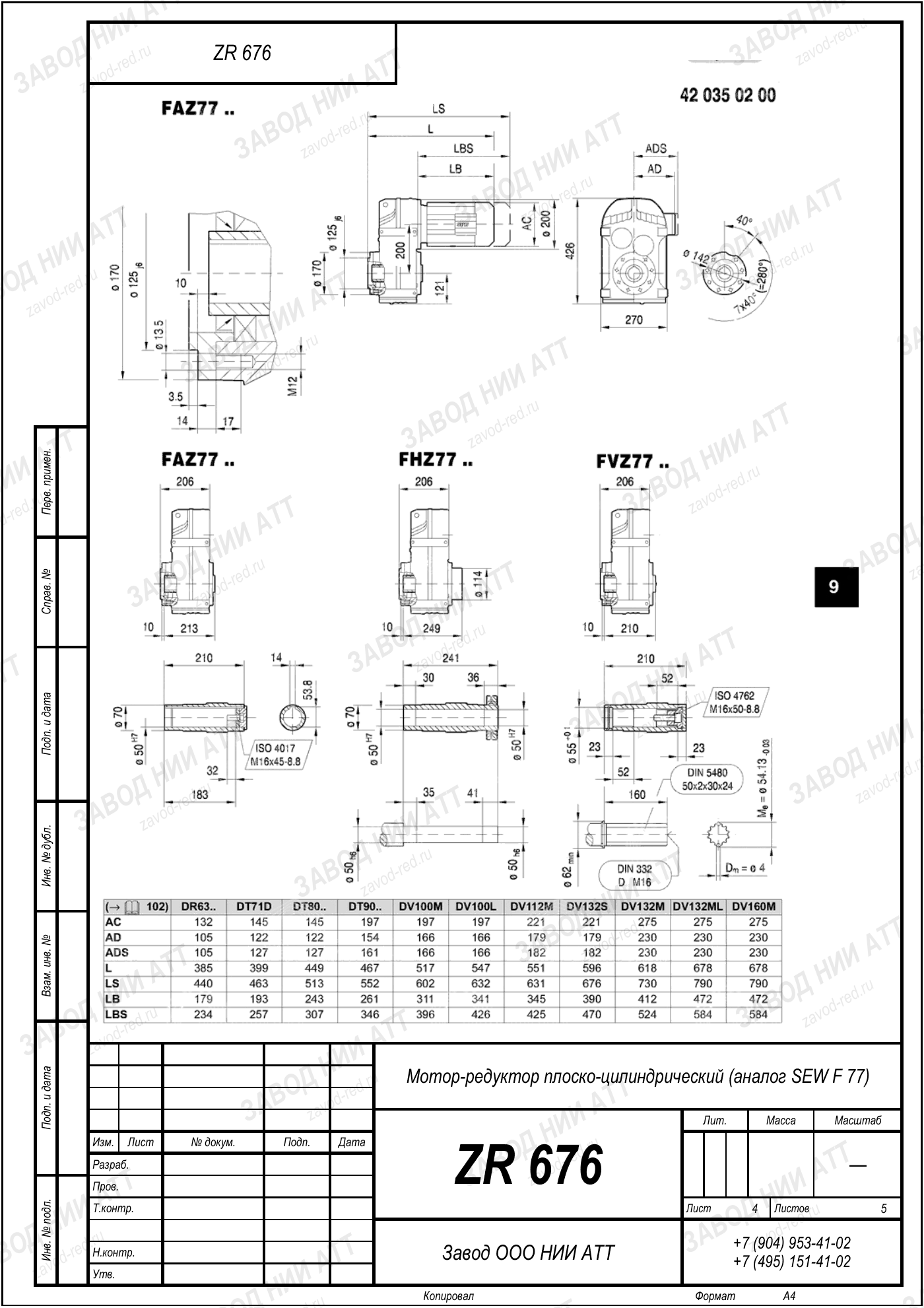

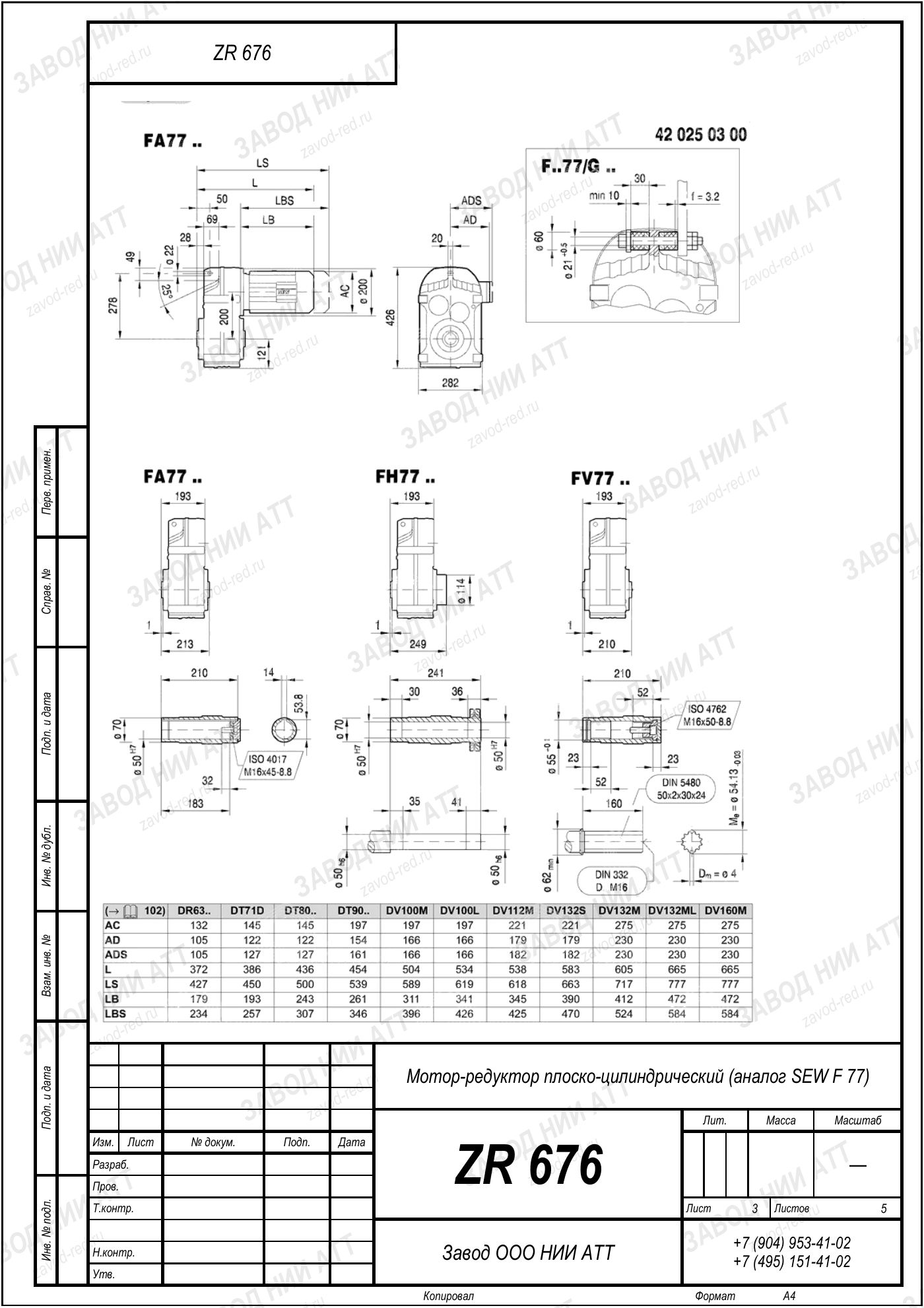

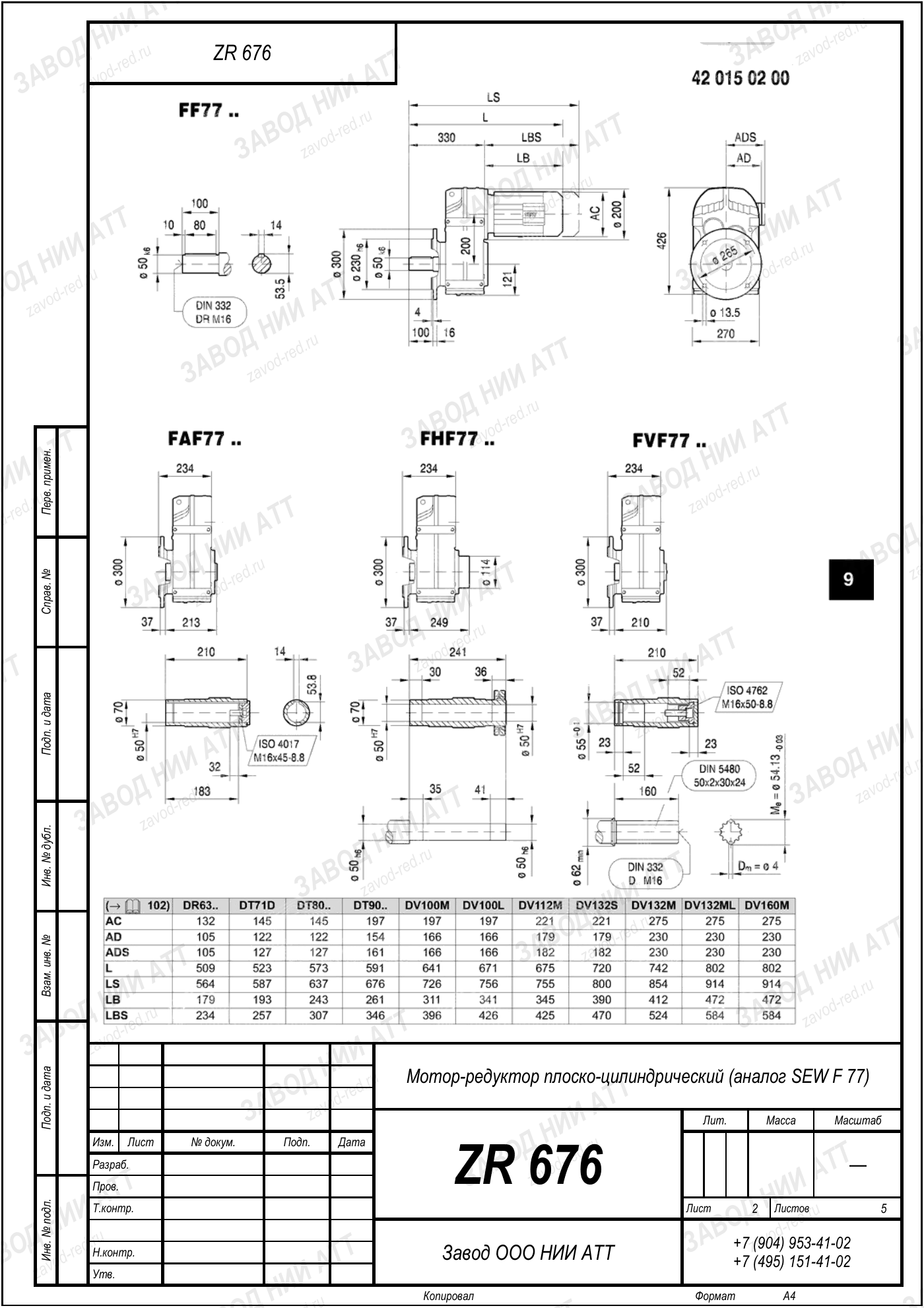

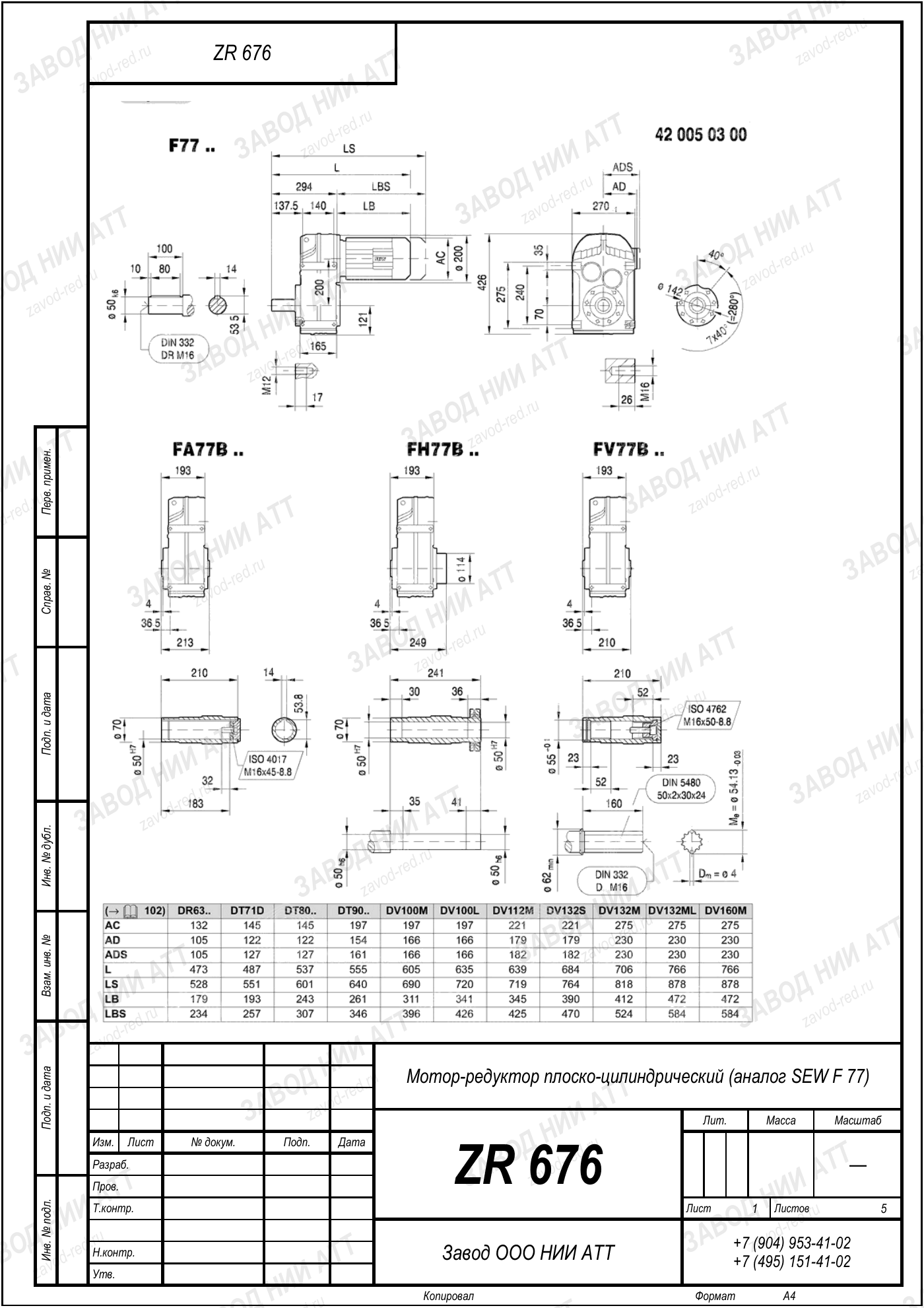

Габаритный и присоединительный чертёж модели SEW F 77 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SEW F 77 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | F | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 77 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=108,46 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 4–282 |
| Мощность двигателя | 0,55 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–11 кВт |
| Исполнения | FA 77, FAF 77, FH 77, FF 77 | буква в обозначении: как выведен вал и чем редуктор крепится |
Позицию внутри ряда задают два числа: передаточное 108,46 — отсюда 13 об/мин на выходе, и мощность двигателя 0,55 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Этой позиции отвечает ZR 676 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 77 встречается в обозначениях FA 77 — с полым валом; FAF 77 — полый вал и круглый фланец; FH 77 — полый вал со стяжным диском; FF 77 — с круглым фланцем. В запросах и на шильдах пишут и слитно: FA77, FAF77, FH77, FF77. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 676 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название SEW F 77 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
На замену ставим ZR 676: считаем по моменту и передаточному, а не по каталожному коду.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Масло, уплотнения, периодичность осмотра — под тихоходное исполнение всё это считают отдельно. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Соседние по передаточному исполнения SEW F 77 — установочные размеры те же, выходная скорость другая:
На выходном валу 13 об/мин при стандартных 1450 об/мин на входе. Передаточное 108,46 — это отношение входной скорости к выходной.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,55 кВт. Пришлите параметры, подберём исполнение.
Если привод встал, ставьте ZR 676: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Отличают позиции передаточное и мощность. Здесь выход 13 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SEW F 77 — корпус и посадочные останутся теми же.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Каталог SEW F 77 — это ряд из десятков позиций с общим корпусом. Эта позиция — тихоходное исполнение: 13 об/мин на выходе. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 676 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
