ZR 676 — старший плоско-цилиндрический редуктор и мотор-редуктор производства Завода Редукторов: мощность 0,18–11 кВт, передаточное число 4,28–281,71, крутящий момент до 1790 Н·м и 170 исполнений под вашу кинематику. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 676 — старший типоразмер плоско-цилиндрической серии ZR, рассчитанный на тяжёлые приводы с ограниченным пространством по высоте. Передача момента организована через цилиндрические зубчатые ступени с параллельными валами: входной и выходной валы смещены и лежат в параллельных плоскостях, что даёт малую строительную высоту корпуса и позволяет прижать привод вплотную к раме машины. Зубчатые колёса проходят цементацию и закалку, поэтому ZR 676 уверенно держит длительные и реверсивные нагрузки с моментом до 1790 Н·м без частого обслуживания.
Типоразмер ZR 676 охватывает широкий диапазон параметров из заводской таблицы подбора и закрывает большинство тяжёлых общепромышленных задач в своей весовой категории — от тихоходных приводов крупных мешалок до магистральных конвейерных линий.
Малое передаточное число (от 4,28) применяют там, где нужны высокие выходные обороты, большое (до 281,71) — для тихоходных приводов с высоким моментом. Благодаря 170 исполнениям типоразмер гибко настраивается под обороты и присоединительные размеры конкретного механизма.
ZR 676 поставляется как самостоятельный редуктор под вашу муфту или как мотор-редуктор в сборе с электродвигателем. Двигатель подбирается под однофазную сеть 220 В или трёхфазную 380 В — в зависимости от мощности и условий подключения на объекте; на верхних мощностях типоразмера применяется трёхфазный двигатель 380 В. Мотор-редукторы ZR 676 штатно работают с частотным преобразователем; при длительной работе на низких частотах рекомендуем принудительный обдув для сохранения охлаждения двигателя.
ZR 676 устанавливается на лапах, через фланец или насадным способом на полый выходной вал — под шпонку или стяжную втулку. Насадной монтаж исключает муфту и дополнительную опору: редуктор надевается прямо на приводной вал механизма и фиксируется реактивным упором. Универсальные монтажные позиции позволяют развернуть привод под нужную ориентацию выходного вала.
Плоско-цилиндрический ZR 676 применяют в тяжёлых ленточных, цепных и скребковых конвейерах, крупных мешалках, смесителях и дозаторах, аэрационном и водоочистном оборудовании, приводах металлургии и горной отрасли, а также в общепромышленных приводах, где критична малая высота установки при высоком моменте.
Точный типоразмер и исполнение ZR 676 удобнее всего подобрать через калькулятор: задайте диапазоны мощности, оборотов на выходе, момента и передаточного числа — система покажет подходящие исполнения. ZR 676 служит прямым аналогом импортных плоских приводов SEW (F-серия) и NORD (SK ..F) по передаточному числу и присоединительным размерам, поэтому замена встаёт на штатное место без переделки рамы — подробнее в разделе аналог. Пришлите фото шильдика или модель привода — инженер подтвердит совместимость, рассчитает подбор и пришлёт коммерческое предложение.
Изготавливаем и отгружаем ZR 676 по всей России. Гарантия — 12 месяцев с даты отгрузки; с каждым изделием поставляем паспорт, упаковочный лист и при необходимости сертификат соответствия.
| Тип передачи | плоско-цилиндрический |
|---|---|
| Мощность двигателя | 0,18–11 кВт |
| Передаточное число | 4.28–281.71 |
| Крутящий момент | 215–1790 Н·м |
| Обороты на выходе | 3,1–336 об/мин |
| Исполнений в линейке | 170 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 4.0 | 21.0 | 1790.0 | 66.49 | 0.85 |
| 5.5 | 30.0 | 1780.0 | 48.37 | 0.85 |
| 3.0 | 16.0 | 1750.0 | 85.52 | 0.85 |
| 2.2 | 12.0 | 1710.0 | 114.45 | 0.9 |
| 1.5 | 8.5 | 1690.0 | 166.47 | 0.9 |
| 7.5 | 42.0 | 1690.0 | 33.74 | 0.9 |
Показаны 96 из 170 исполнений. Остальные подберём по параметрам — калькулятор подбора.
Редуктор ZR 676 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

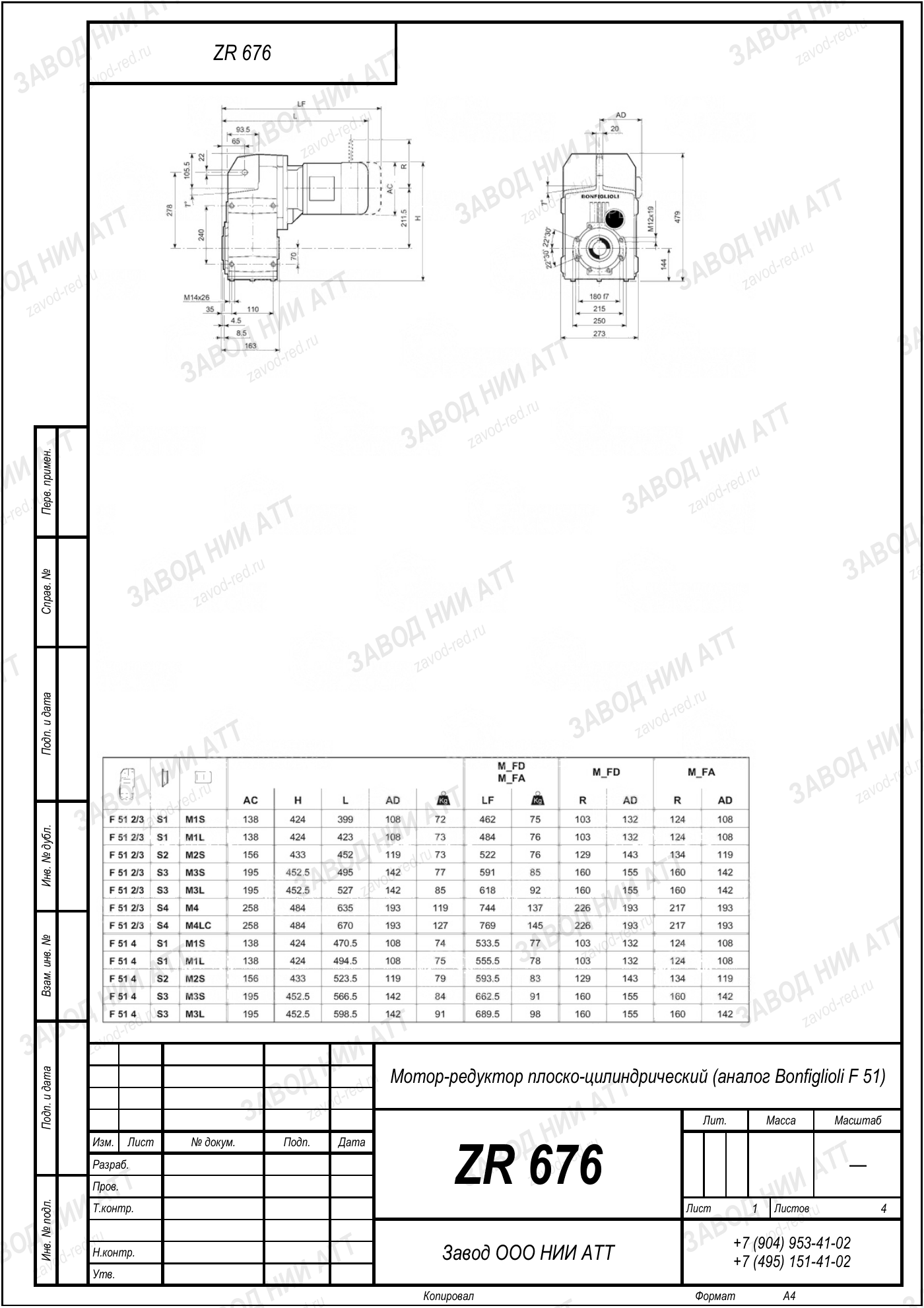

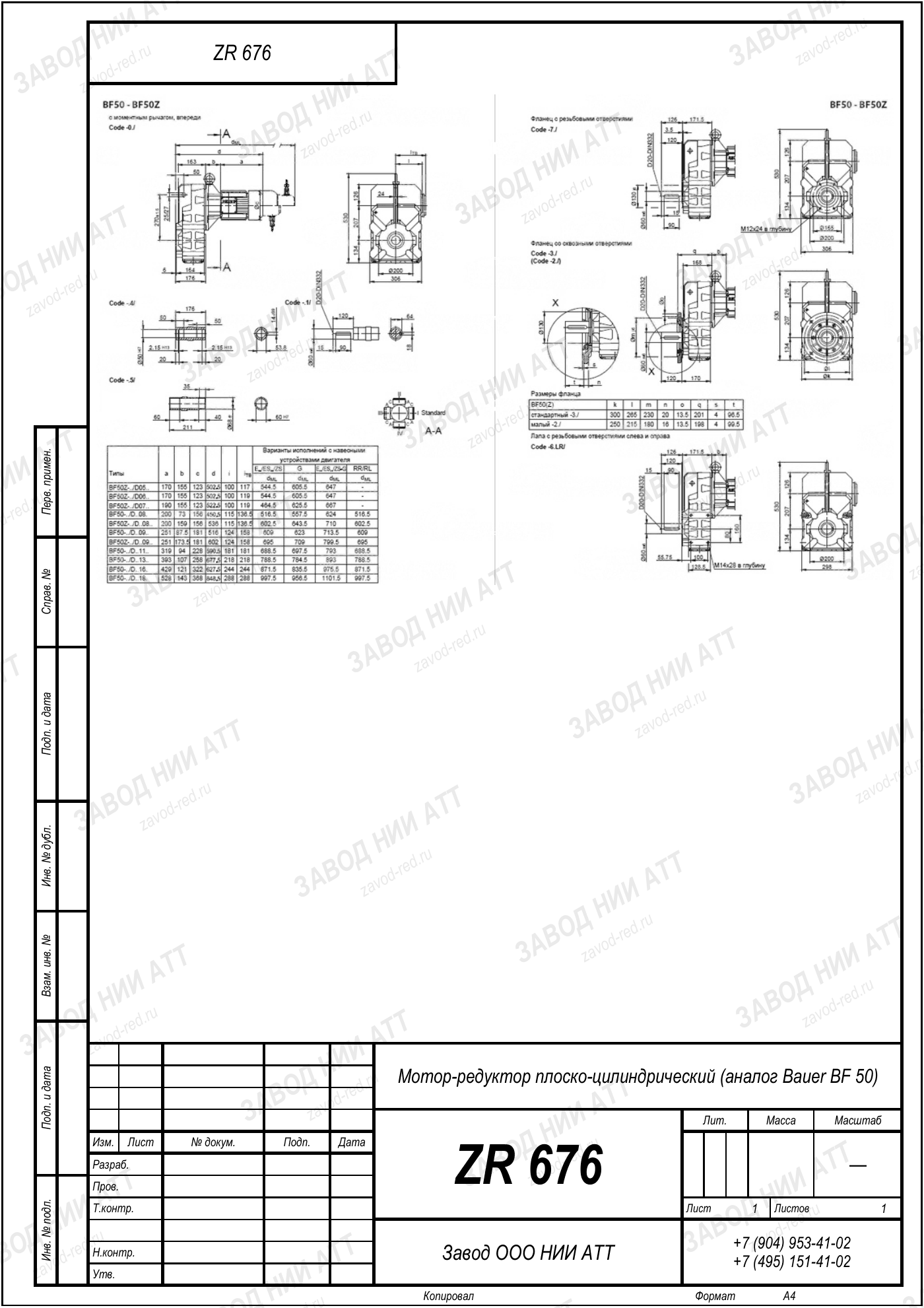

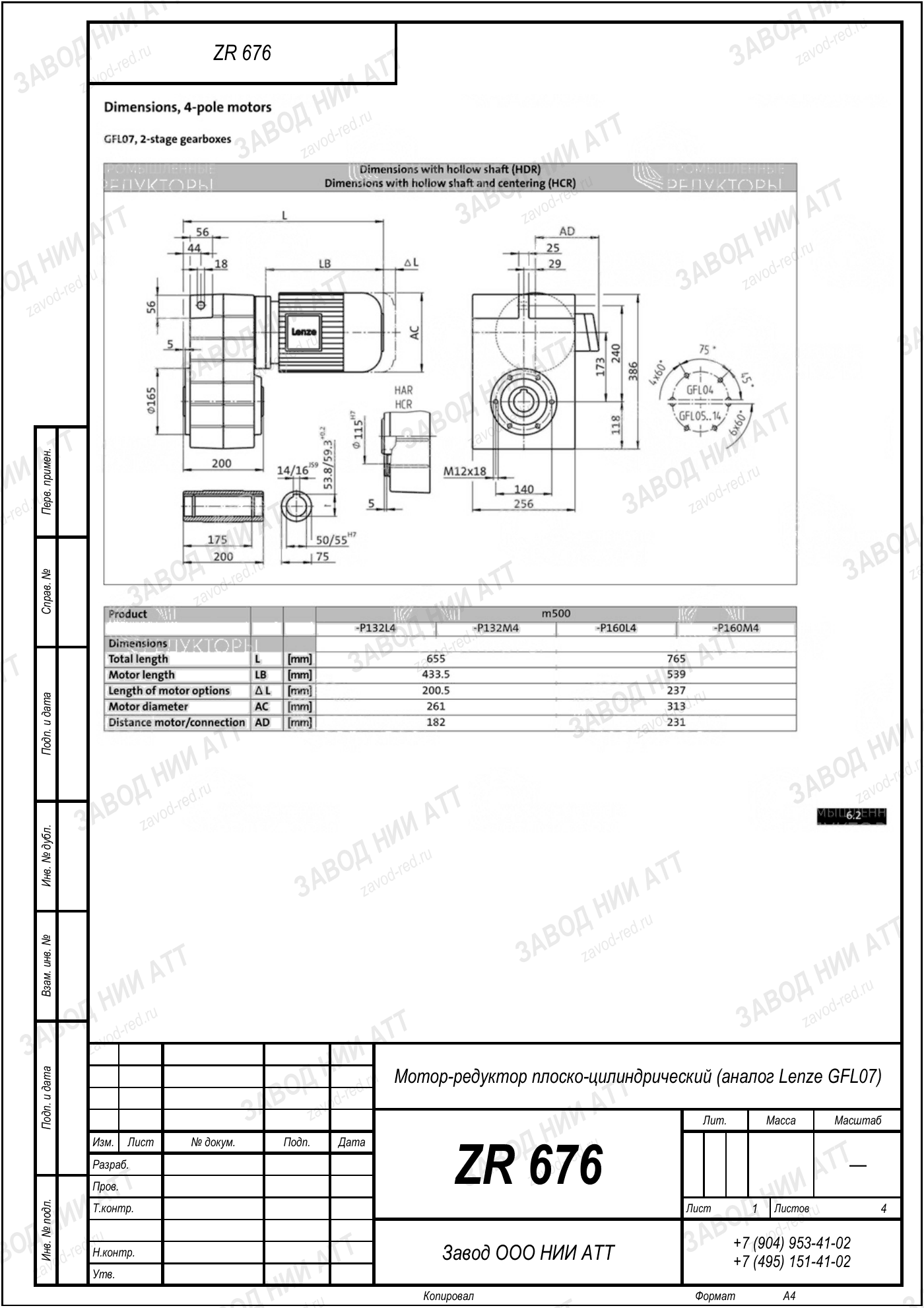

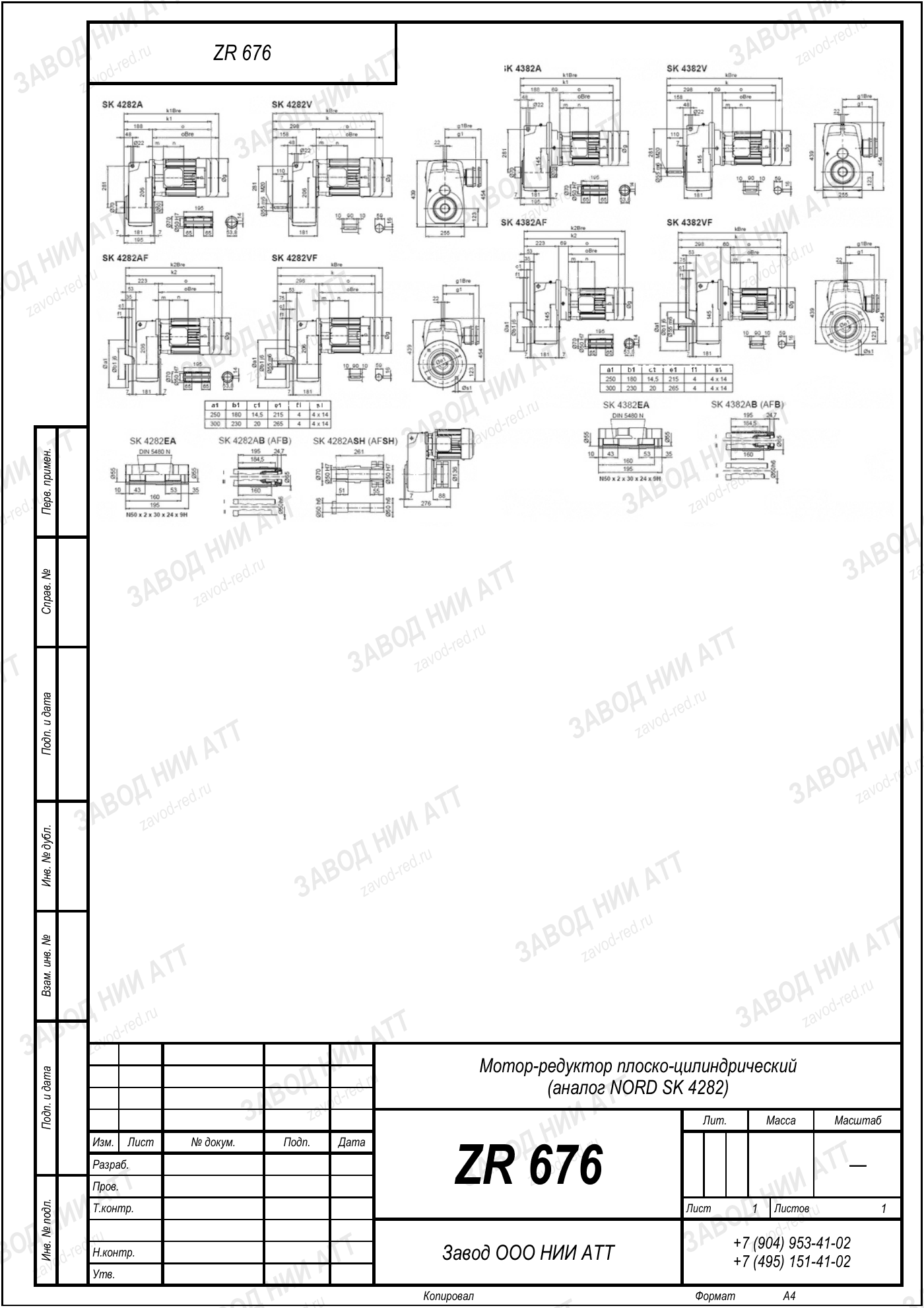

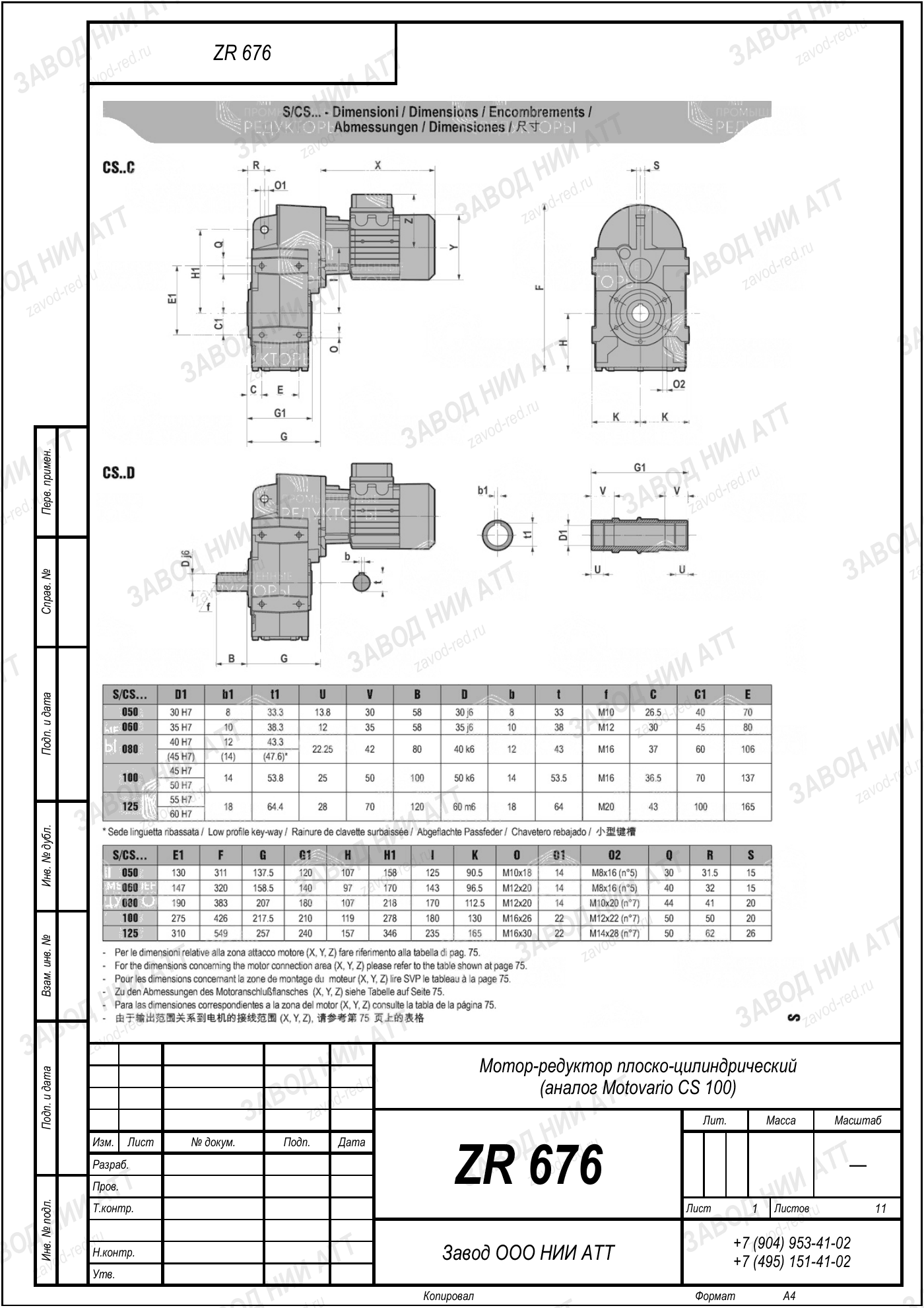

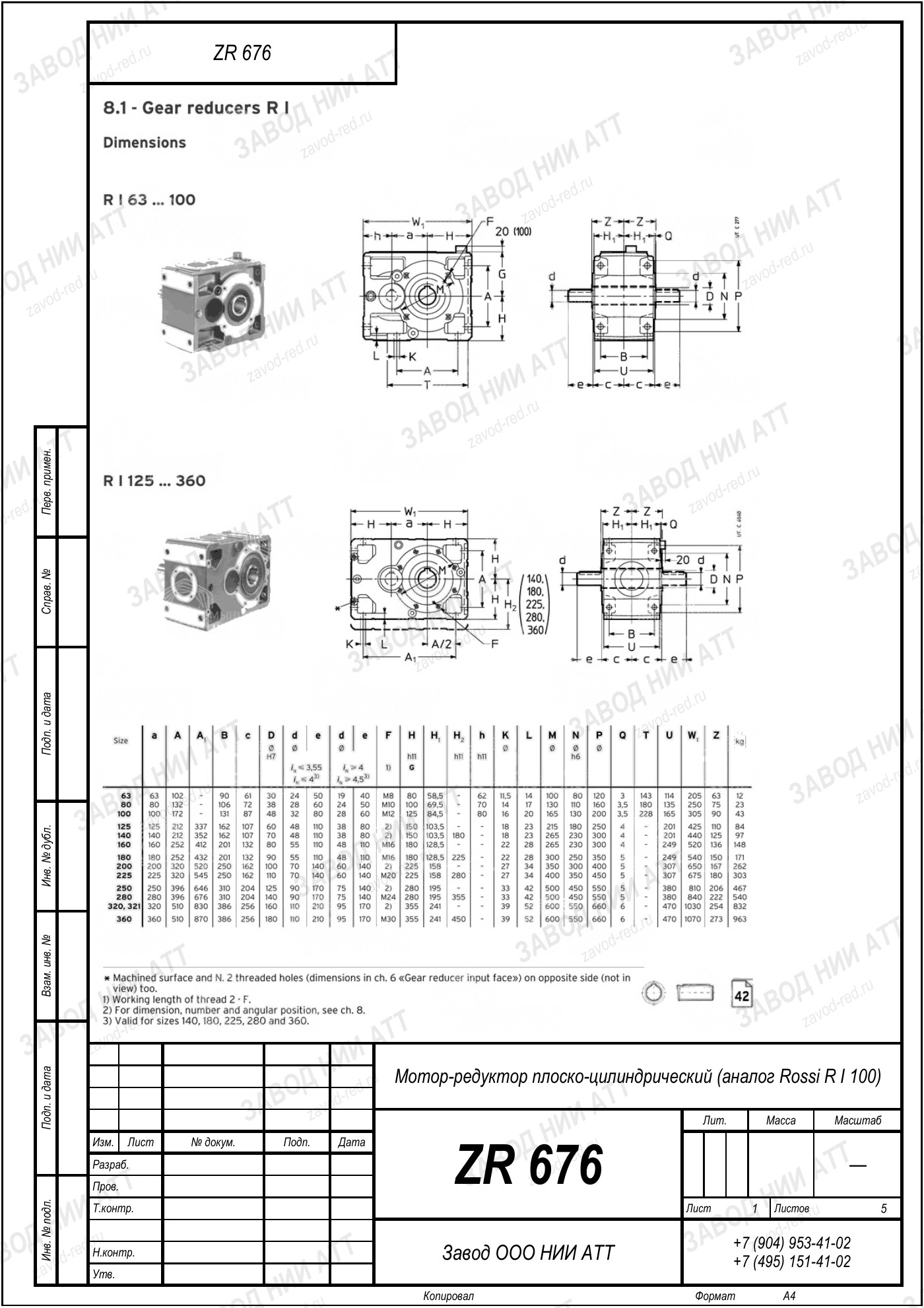

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение ZR 676 задаёт типоразмер корпуса и присоединительные размеры. Мощность, момент и передаточное определяются исполнением внутри этого типоразмера, а не самим обозначением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Плоско-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 4.28–281.71 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,18–11 кВт | диапазон по типоразмеру |
| Момент на выходе | 215–1790 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 170 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 676 | действующая заводская маркировка |
|---|---|
| МР 217 | мотор-редуктор в сборе с двигателем |
| ПР 217 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 167 | прежняя маркировка завода |
| TZ 827 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
У ZR 676 170 исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 215–1790 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 4.28–281.71 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,18–11 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор — в калькуляторе.
При установке ZR 676 сохраняют монтажное положение исходного ZR 676 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
ZR 676 — плоско-цилиндрический редуктор серии ZR с параллельными валами и малой монтажной высотой. Момент передаётся через цилиндрические зубчатые ступени, корпус выполнен в плоской компоновке для встройки в приводы с ограниченным пространством по высоте. Поставляется как отдельный редуктор или как мотор-редуктор в сборе с электродвигателем.
По заводской таблице ZR 676 имеет мощность двигателя 0,18–11 кВт, передаточное число от 4,28 до 281,71 и крутящий момент на выходе от 215 до 1790 Н·м. Типоразмер выпускается в 170 исполнениях, различающихся передаточным числом, типом монтажа, валом и фланцем.
170 исполнений — это все доступные комбинации передаточных чисел, монтажных позиций, типов выходного вала и присоединительных размеров в рамках типоразмера ZR 676. Такое количество вариантов позволяет точно подобрать привод под обороты, момент и габариты конкретного механизма без компромиссов по компоновке.
Сам редуктор ZR 676 не зависит от напряжения — оно определяется электродвигателем в сборе. Мотор-редуктор ZR 676 комплектуется двигателем под однофазную сеть 220 В или трёхфазную 380 В в зависимости от мощности и условий подключения. На больших мощностях типоразмера применяется трёхфазный двигатель 380 В. Двигатель подберём под вашу сеть.
Воспользуйтесь калькулятором подбора по ссылке /podbor: задайте диапазоны «от/до» по мощности, оборотам на выходе, моменту и передаточному числу — система покажет подходящие исполнения ZR 676. Точный подбор под нагрузку и режим работы подтвердит инженер и пришлёт коммерческое предложение.
ZR 676 является прямым аналогом плоских приводов SEW (F-серия) и NORD (SK ..F) по передаточному числу и присоединительным размерам. Замена устанавливается на штатное место без переделки рамы. Пришлите фото шильдика импортного редуктора — инженер подтвердит взаимозаменяемость. Подробнее — в разделе импортозамещения.
ZR 676 монтируется на лапах, через фланец или насадным способом на полый выходной вал под шпонку либо стяжную втулку. Насадной монтаж исключает муфту и дополнительную опору: редуктор надевается прямо на вал механизма и фиксируется реактивным упором. Универсальные монтажные позиции позволяют развернуть выходной вал в нужную сторону.
Типовые исполнения отгружаем в течение 1–3 рабочих дней после оплаты, изготовление под заказ с нестандартным передаточным числом или валом занимает от 2 до 4 недель. Отгружаем по всей России. Гарантия — 12 месяцев с даты отгрузки; с изделием поставляем паспорт, упаковочный лист и при необходимости сертификат соответствия.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 676 (плоско-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 676 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
