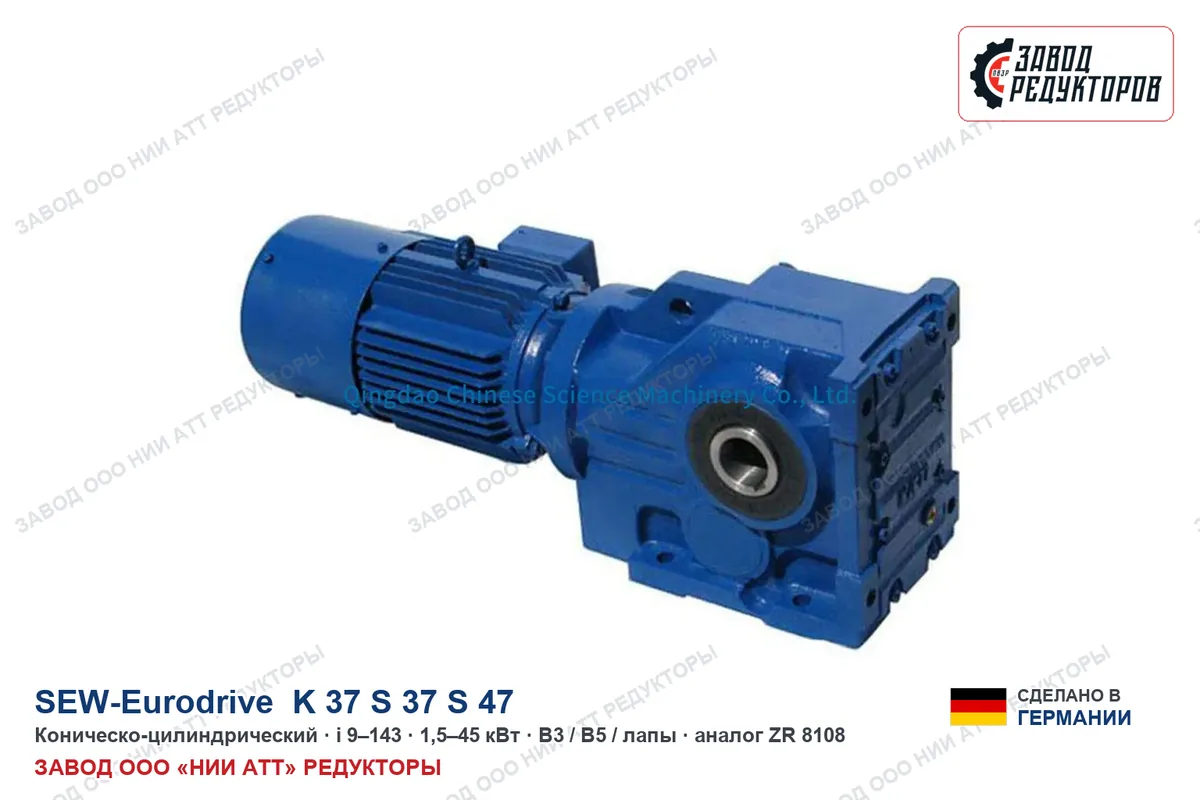

Это быстроходное исполнение SEW K 37, S 37, S 47: передаточное i=6,8 с двигателем 1,5 кВт даёт 207 об/мин на выходе. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Такие обороты ставят в приводы центрифуг, дымососов и машин с маховиком. Момент подбираем расчётом — сообщите нагрузку и режим пусков, дадим исполнение с запасом.
Особенность серии. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Ряд по SEW K 37, S 37, S 47 перекрывает 5,36…106,38 — это 27 ступеней. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=7,96 (182 об/мин), вверх — i=6,37 (228 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 1,5 кВт — 8-я мощность из 10. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
SEW K 37, S 37, S 47 доступен как импортная поставка; замена из нашей номенклатуры — ZR 838, посадка один в один.

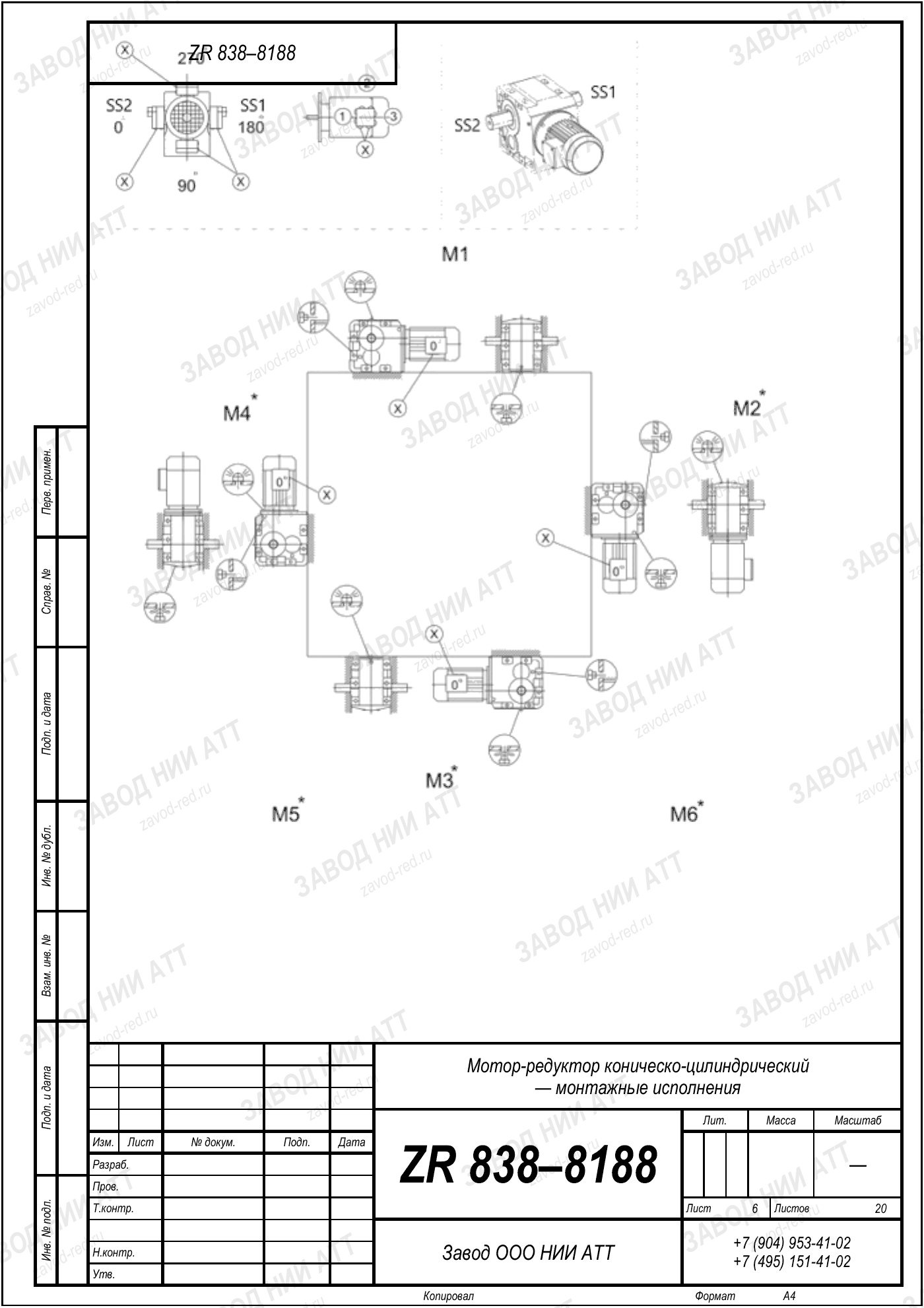

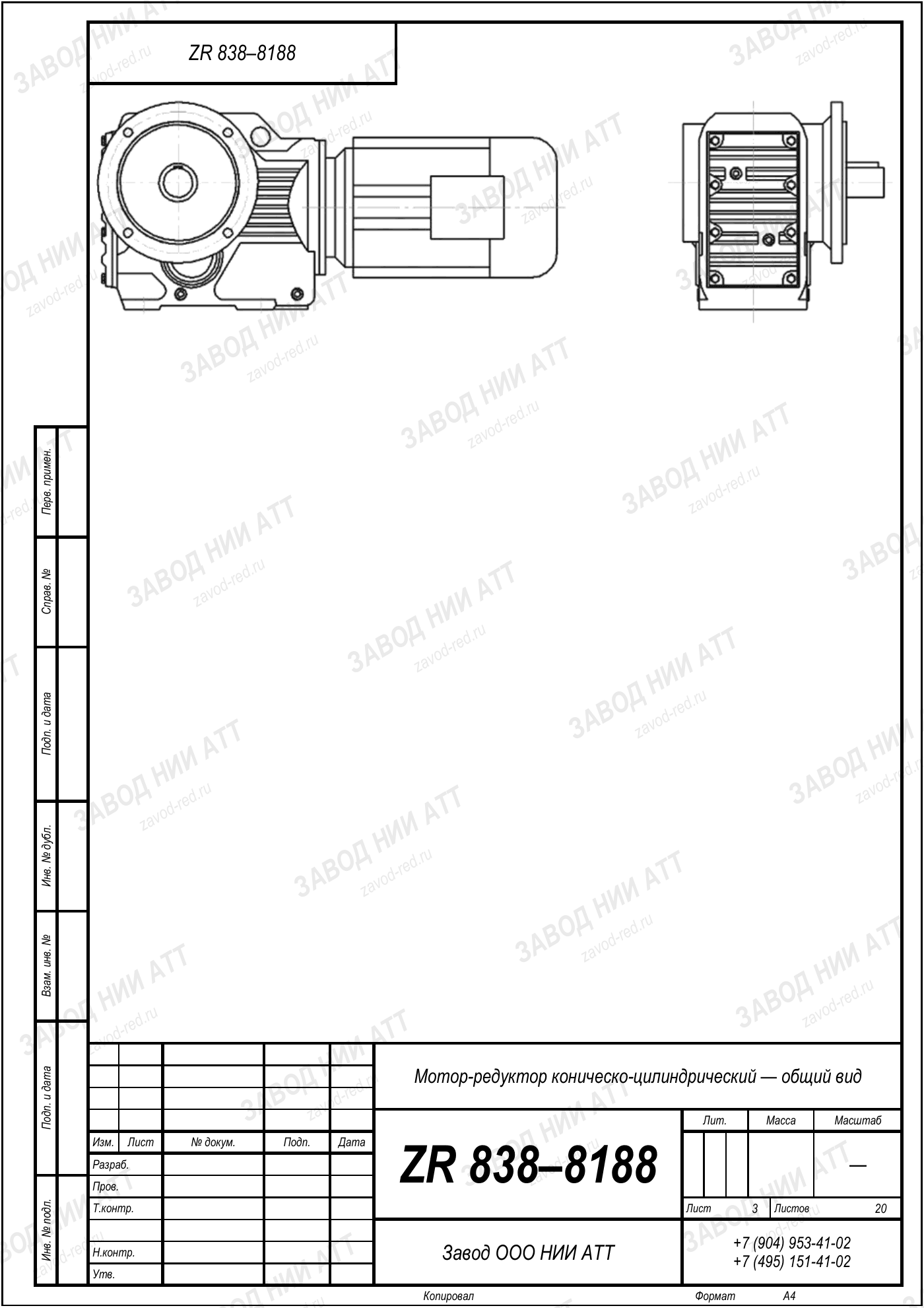

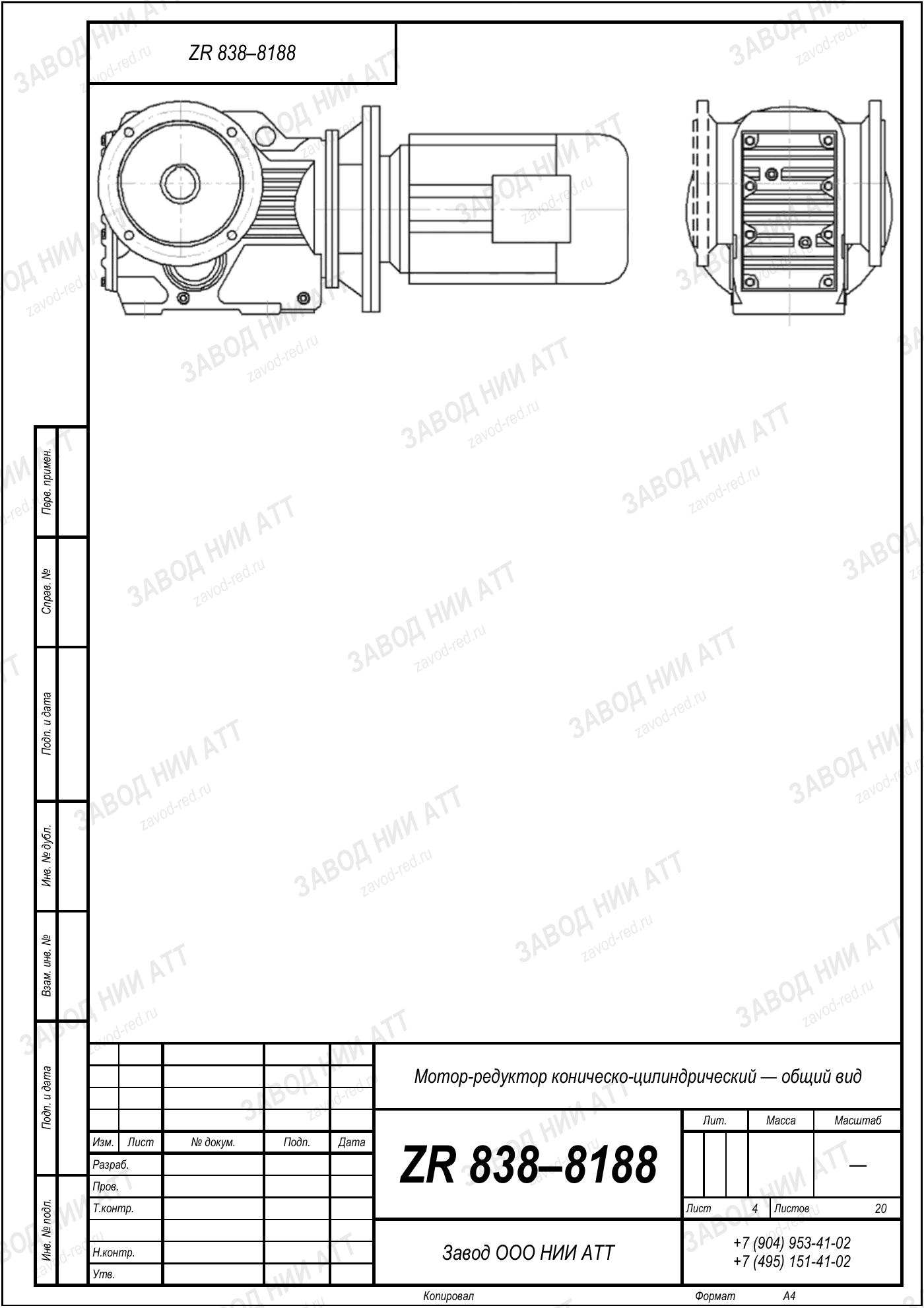

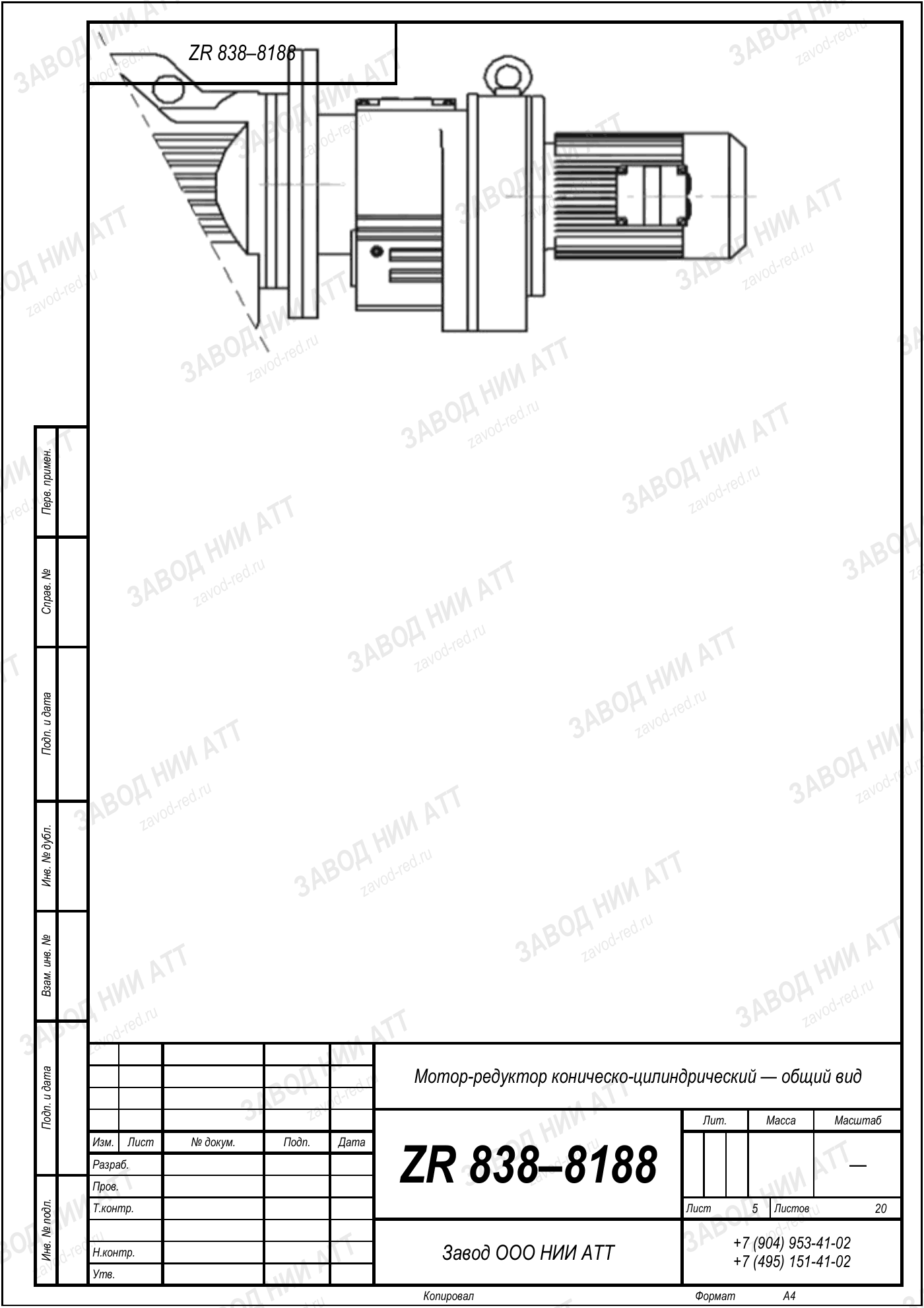

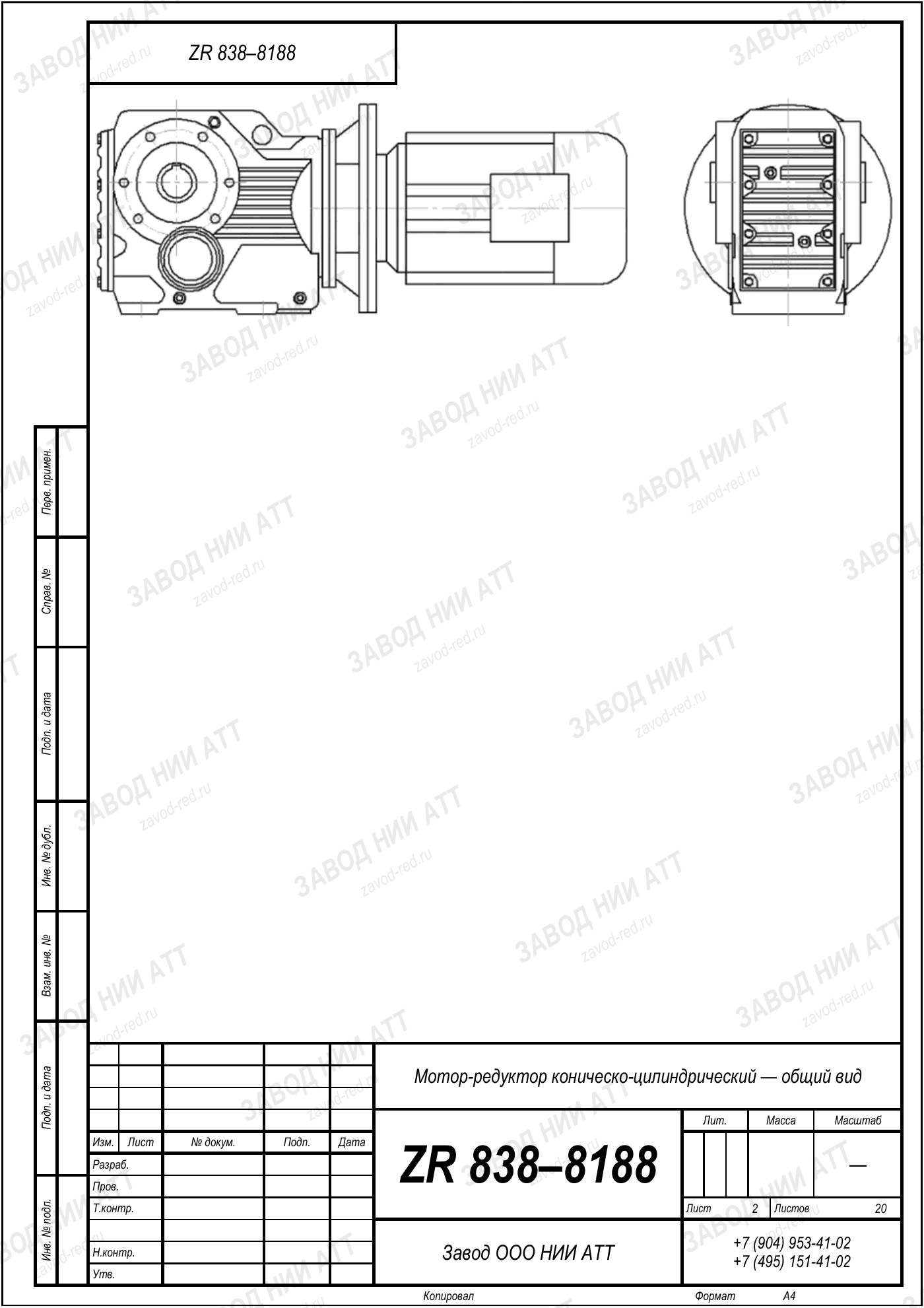

Чертёж оригинала SEW K 37, S 37, S 47 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 838: присоединительные размеры те же, замена без переделки узла. Листов: 6, нажмите на лист, чтобы увеличить.
В обозначении SEW K 37, S 37, S 47 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 37 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=6,8 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 1,5 кВт | задаёт момент на выходе этой позиции; вилка по модели — см. модель |
| Исполнения | KA 37, KAF 37, KH 37, KF 37 | различаются только выходным валом и способом крепления: лапы или фланец |
| Обозначения модели | K 37, S 37, S 47 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 6,8 — отсюда 207 об/мин на выходе, и мощность двигателя 1,5 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
В нашей номенклатуре этой позиции соответствует ZR 838: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как K 37, S 37, S 47 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K37, S37, S47. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 37 встречается в обозначениях KA 37 — с полым валом; KAF 37 — полый вал и круглый фланец; KH 37 — полый вал со стяжным диском; KF 37 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA37, KAF37, KH37, KF37. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 838 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
У SEW K 37, S 37, S 47 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Геометрия у ZR 838 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Не переносите сюда сроки соседа по ряду — быстроходное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Те же присоединительные размеры SEW K 37, S 37, S 47, соседний шаг по передаточному числу:
На выходном валу 207 об/мин при стандартных 1450 об/мин на входе. Передаточное 6,8 — это отношение входной скорости к выходной.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 1,5 кВт. Дайте мощность и обороты мотора, посчитаем.
Переходная плита не понадобится: ZR 838 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 207 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SEW K 37, S 37, S 47.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Каталог SEW K 37, S 37, S 47 — это ряд из десятков позиций с общим корпусом. Эта позиция — быстроходное исполнение: 207 об/мин на выходе. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 838.
