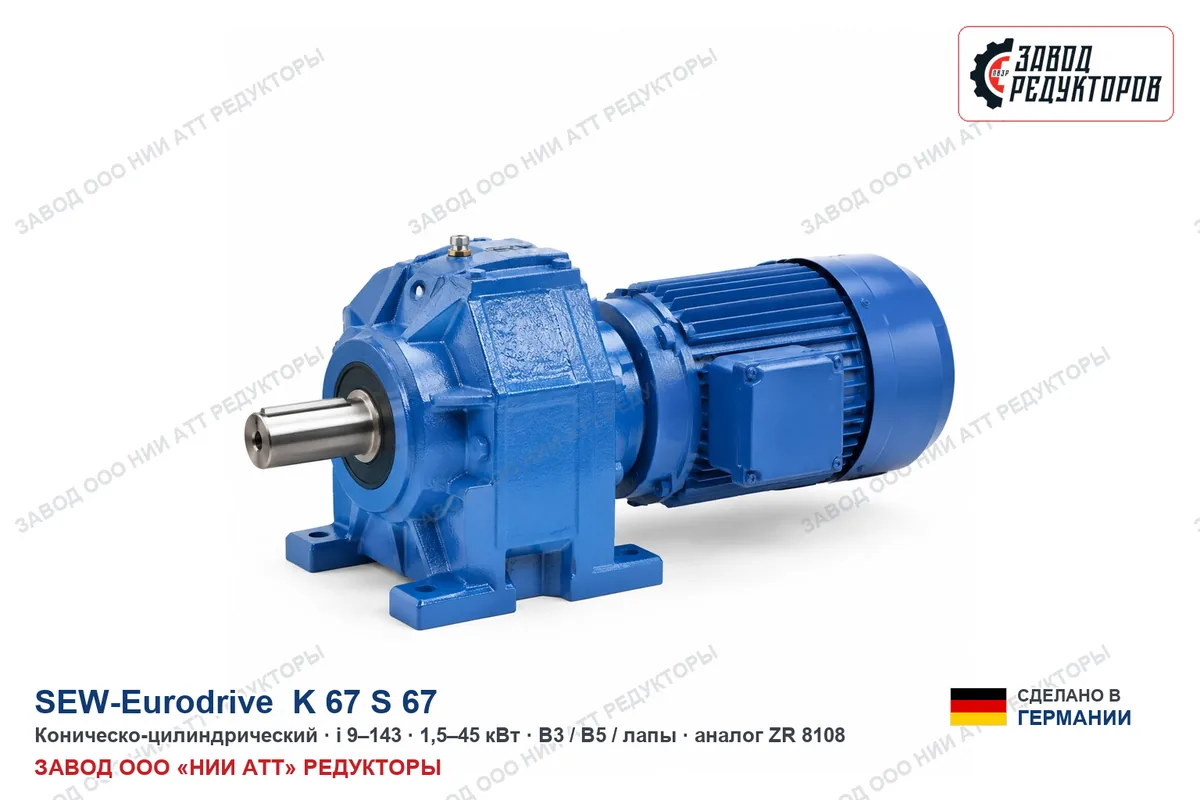

SEW K 67, S 67 с передаточным i=102,62 с двигателем 0,18 кВт выдаёт 8,5 об/мин — тихоходное исполнение ряда. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Такие обороты ставят в приводы густых сред: шнеки, скребковые транспортёры, мешалки. Момент под вашу машину считаем по паспорту: пришлите усилие и плечо — подберём исполнение с запасом.
Место серии в линейке. Угловой редуктор: входной и выходной валы расположены под 90°, что экономит место при ограниченной длине установки. Двухступенчатые K..19/29/39/49 (момент 80–500 Нм): корпус K..19/29 из алюминия (лёгкий), K..39/49 — из чугуна (более жёсткий и прочный). Трёхступенчатые K..37–187 (16 типоразмеров всего): момент 200–53 000 Нм, i = 3,98–197,37, мощность 0,12–90 кВт. КПД свыше 90% в обеих направлениях вращения при любой входной скорости; у типоразмеров 37/47/57/67 момент повышен до +15%.
Место в ряду. Корпус один, передаточные разные: у SEW K 67, S 67 их 30, от 7,28 до 144,79. Это исполнение 25-е по счёту: следующая ступень вниз по скорости — i=102,82 (14 об/мин), вверх — i=90,04 (16 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,18 кВт — 2-я мощность из 12. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
SEW K 67, S 67 доступен как импортная поставка; замена из нашей номенклатуры — ZR 868, посадка один в один.

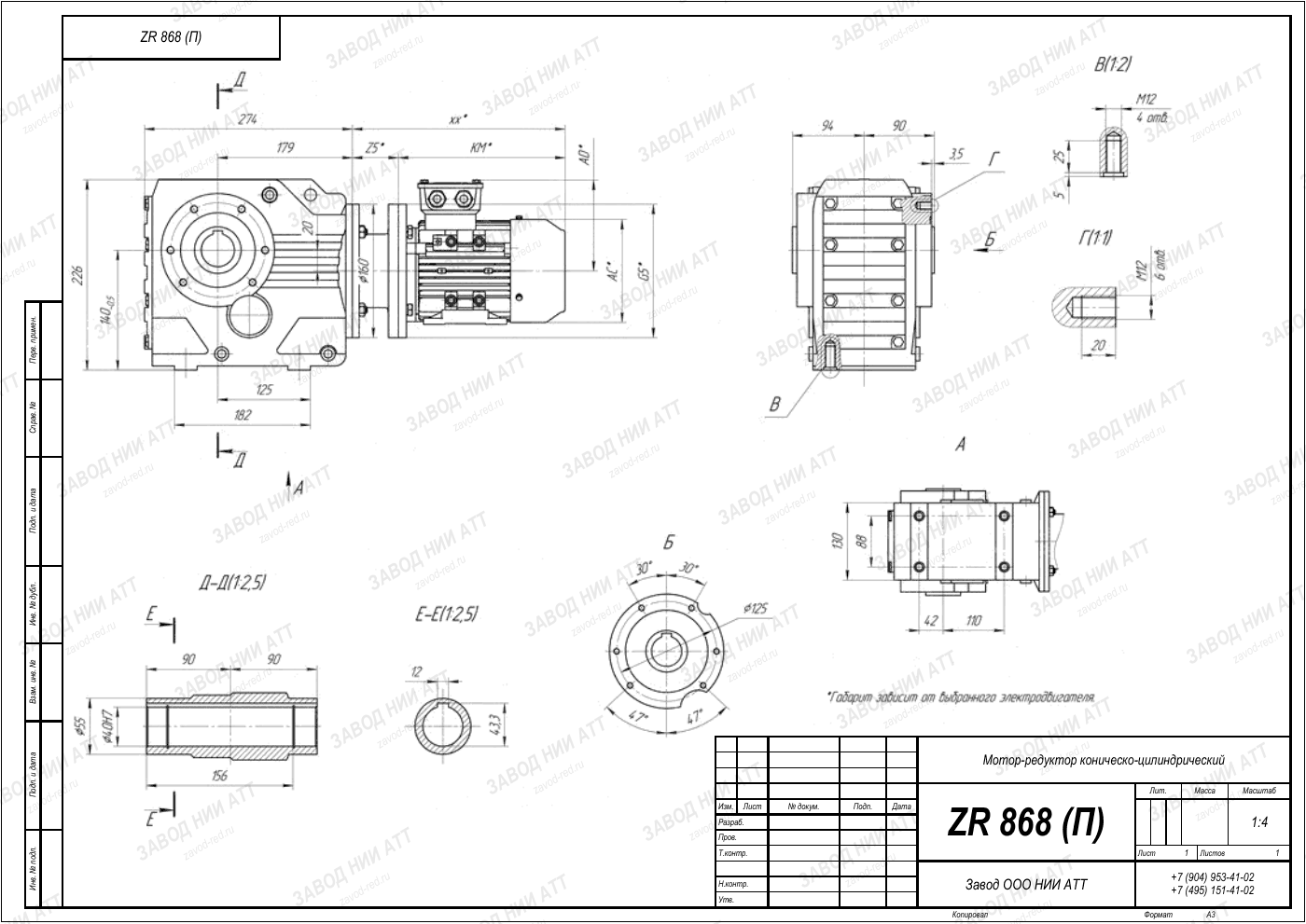

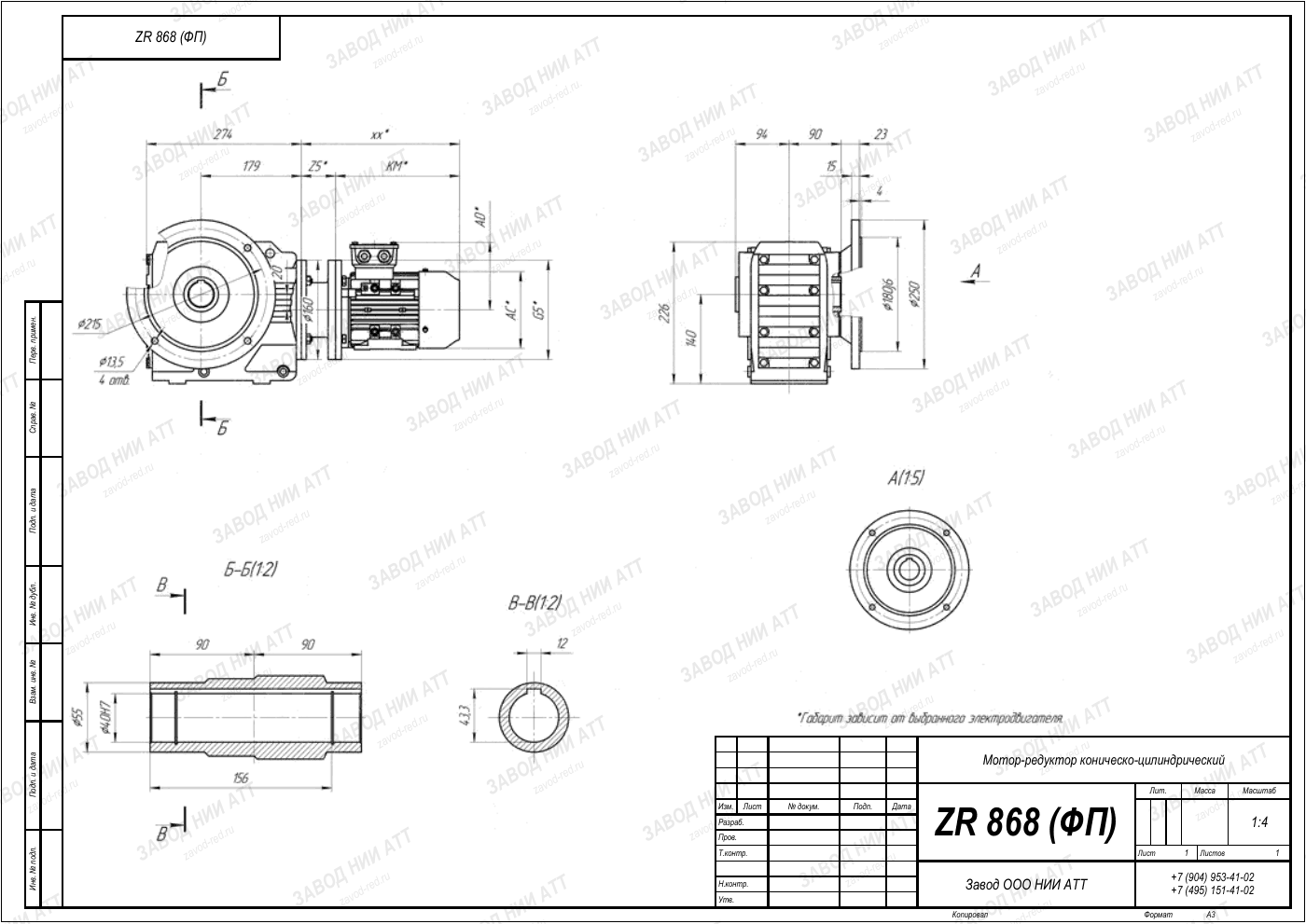

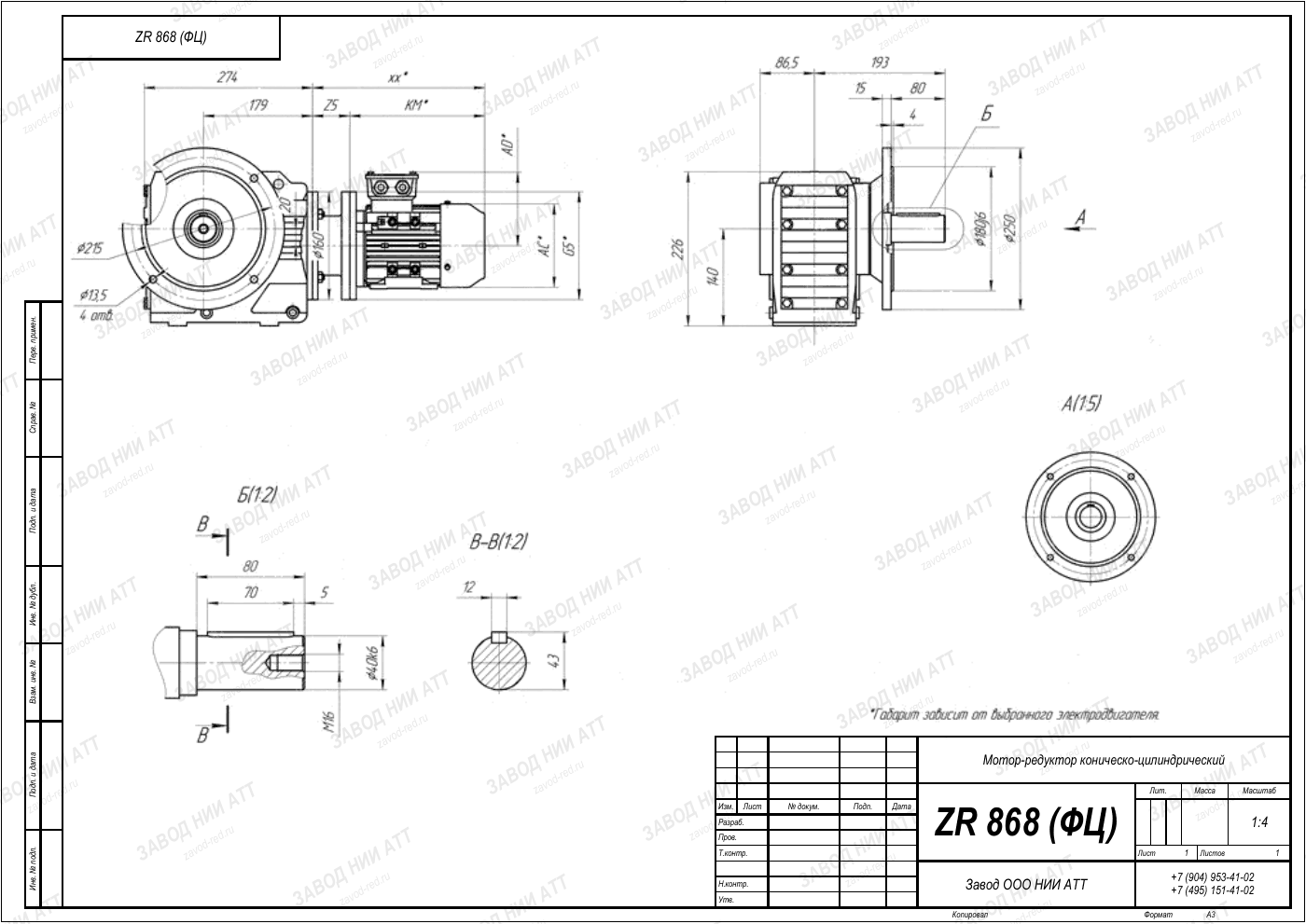

Чертёж оригинала SEW K 67, S 67 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 868: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
Из названия SEW K 67, S 67 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | K | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 67 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=102,62 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 0,18 кВт | у привода этой сборки; модель в целом комплектуется двигателями см. модель |
| Исполнения | KA 67, KAF 67, KH 67, KF 67 | исполнение меняет выход и крепление, передаточное число не трогает |
| Обозначения модели | K 67, S 67 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 102,62 — отсюда 8,5 об/мин на выходе, и мощность двигателя 0,18 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
В нашей номенклатуре этой позиции соответствует ZR 868: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как K 67, S 67 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K67, S67. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Тот же типоразмер 67 встречается в обозначениях KA 67 — с полым валом; KAF 67 — полый вал и круглый фланец; KH 67 — полый вал со стяжным диском; KF 67 — с круглым фланцем. В запросах и на шильдах пишут и слитно: KA67, KAF67, KH67, KF67. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
Российский аналог ZR 868 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду SEW K 67, S 67. Проверьте их по своей машине.
Подбираем ZR 868 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Соседи SEW K 67, S 67 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 8,5 об/мин при стандартных 1450 об/мин на входе. Передаточное 102,62 — это отношение входной скорости к выходной.
Формально да, но это уже другой расчёт: под 0,18 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Наложите чертёж ZR 868 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 8,5 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SEW K 67, S 67 — корпус и посадочные останутся теми же.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
По названию SEW K 67, S 67 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 8,5 об/мин на выходе. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 868 со сверкой присоединительных размеров.
