ZR 6106/979 — плоско-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 0.12–4 кВт, передаточное число 255–14767, выходной момент 2000–9590 Н·м, 72 исполнения. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 6106/979 — это плоско-цилиндрический редуктор, у которого зубчатые ступени собраны в плоском (низком по высоте) корпусе с параллельными входным и выходным валами. Такая компоновка уменьшает вертикальный габарит привода и позволяет встраивать редуктор под транспортёрной лентой, в раму конвейера или в стеснённое технологическое пространство, где обычный соосный или коническо-цилиндрический корпус не помещается по высоте. Серия ZR разработана как функциональный аналог распространённых импортных редукторов и закрывает задачи импортозамещения без потери технических характеристик. Индекс 1610/197 определяет типоразмер корпуса и посадочные размеры; в его рамках завод выпускает 72 исполнения, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
В основе модели — многоступенчатая цилиндрическая зубчатая передача с параллельными валами в плоском корпусе. Цилиндрическое зацепление обеспечивает высокий механический КПД, низкий уровень шума и долгий ресурс при правильно подобранной нагрузке. Плоская схема выводит выходной вал параллельно входному с минимальным межосевым расстоянием по высоте, что упрощает компоновку конвейеров, мешалок и тихоходного оборудования с боковым отбором мощности. Большое число ступеней позволяет достигать очень высоких передаточных чисел в одном корпусе.
Сочетание высокого передаточного числа и большого выходного момента при умеренной мощности рассчитано на задачи, где нужны малые обороты выходного вала и значительное тяговое усилие относительно входной мощности.
ZR 6106/979 применяют в приводах ленточных и цепных конвейеров и транспортёров, мешалок и смесителей, дозирующих и питающих устройств, тихоходного насосного и упаковочного оборудования, в системах аспирации и в технологических линиях. Плоский корпус и большой момент делают модель удобной там, где требуется тихоходный выходной вал при ограниченной высоте привода — в пищевой, химической, горнообогатительной и упаковочной отраслях.
Точное исполнение подбирают по требуемому выходному моменту, оборотам и схеме монтажа в калькуляторе подбора; при нестандартных условиях инженеры завода выполняют индивидуальный расчёт привода. Модель спроектирована как прямая замена плоско-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера — совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы (аналог импортных редукторов). Поставляется как отдельный редуктор и как мотор-редуктор в сборе с двигателем на 220 В (однофазный) или 380 В (трёхфазный), в том числе под управление частотным преобразователем. Предусмотрены лапное и фланцевое исполнения, полый или сплошной выходной вал, монтаж в нескольких пространственных положениях. На всю продукцию серии ZR действует гарантия 12 месяцев; типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России.
| Тип передачи | плоско-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–4 кВт |
| Передаточное число | 255.0–14767.0 |
| Крутящий момент | 2000–9590 Н·м |
| Обороты на выходе | 0,09–5,6 об/мин |
| Исполнений в линейке | 72 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 0.12 | 0.09 | 9590.0 | 14767.0 | 0.8 |
| 0.25 | 0.22 | 9000.0 | 5954.0 | 0.85 |
| 1.5 | 1.5 | 8730.0 | 950.0 | 0.9 |
| 2.2 | 2.2 | 8700.0 | 640.0 | 0.9 |
| 0.18 | 0.15 | 8580.0 | 8548.0 | 0.9 |
| 0.75 | 0.76 | 8360.0 | 1826.0 | 0.9 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.
Редуктор ZR 6106/979 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

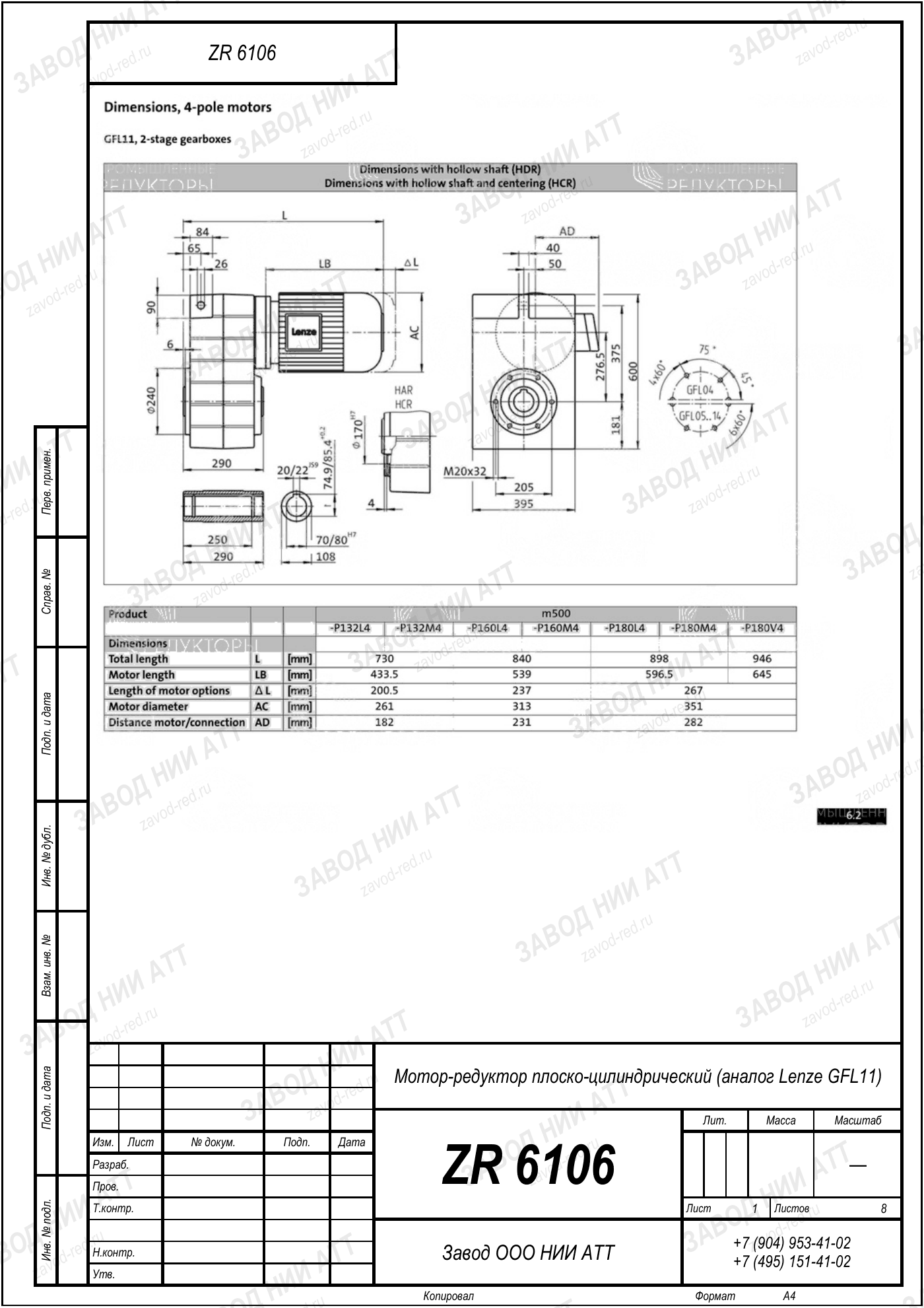

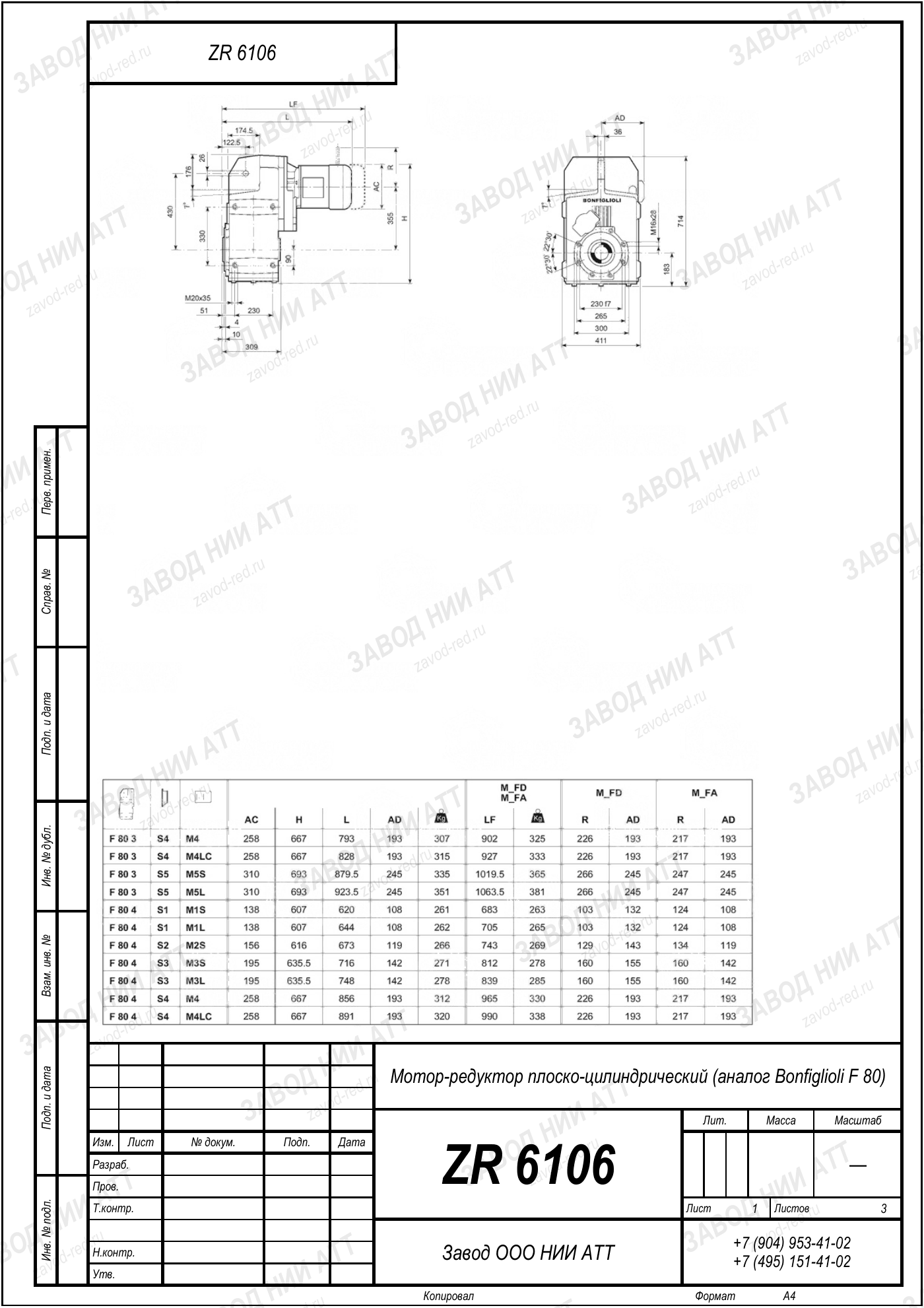

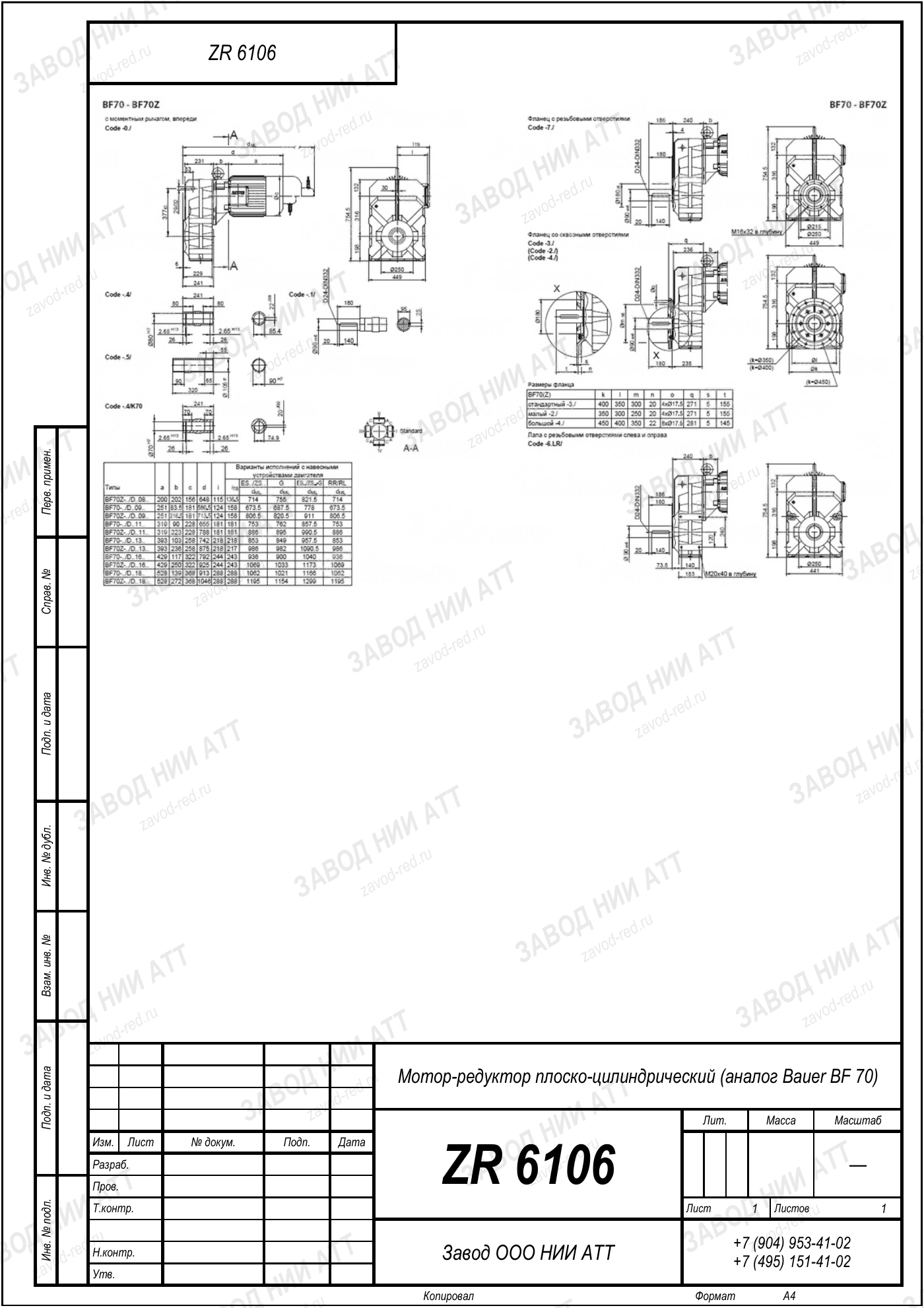

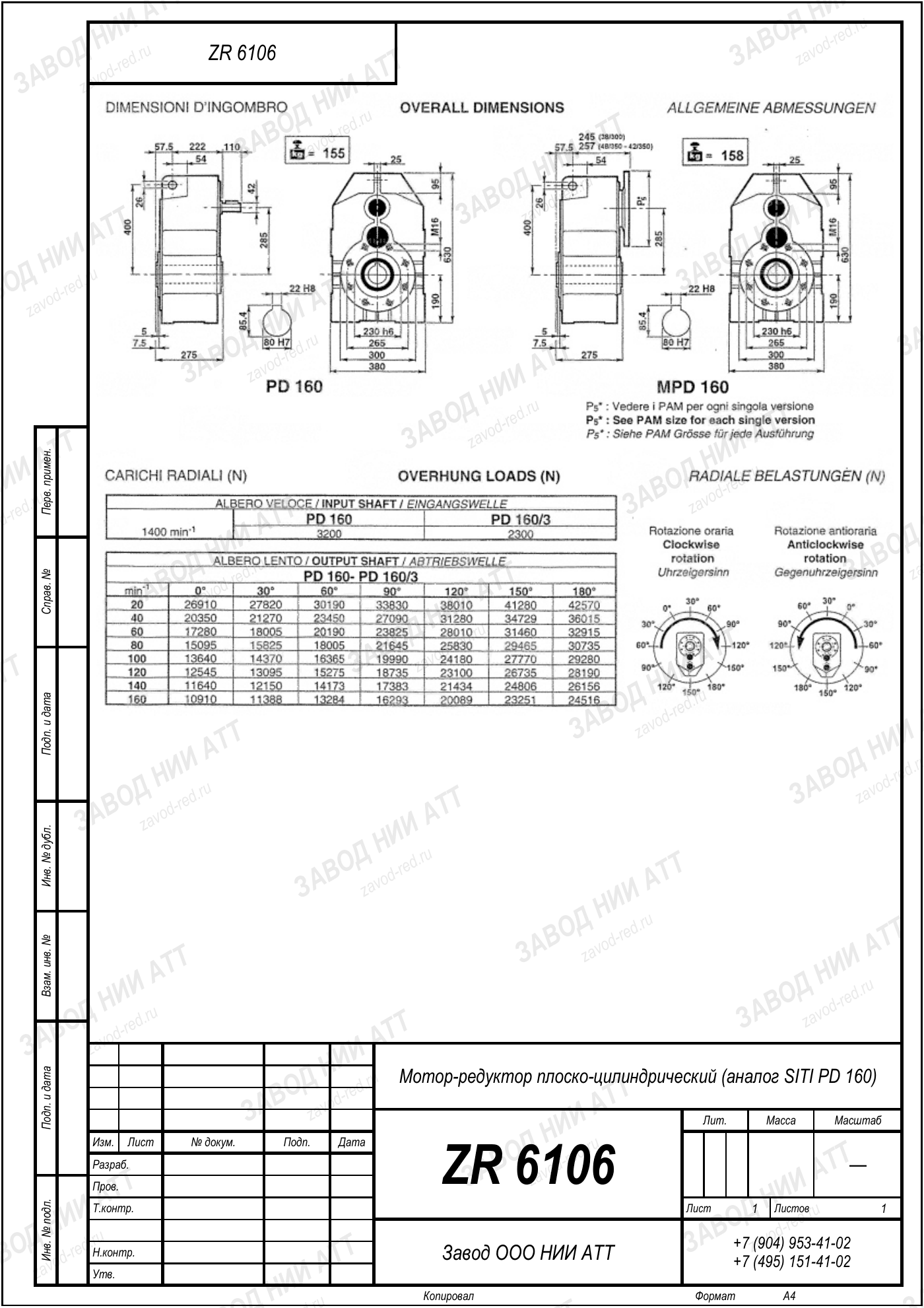

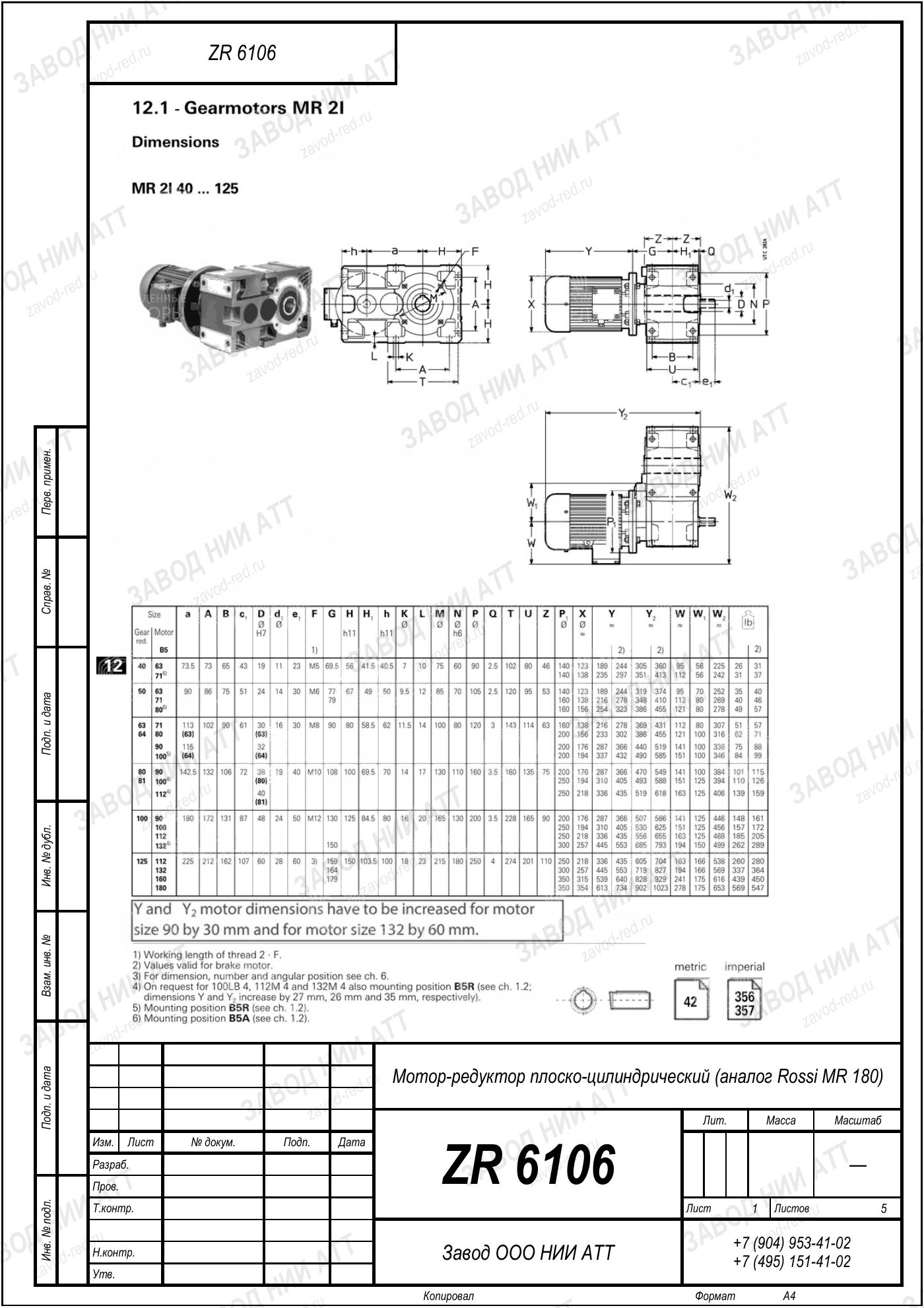

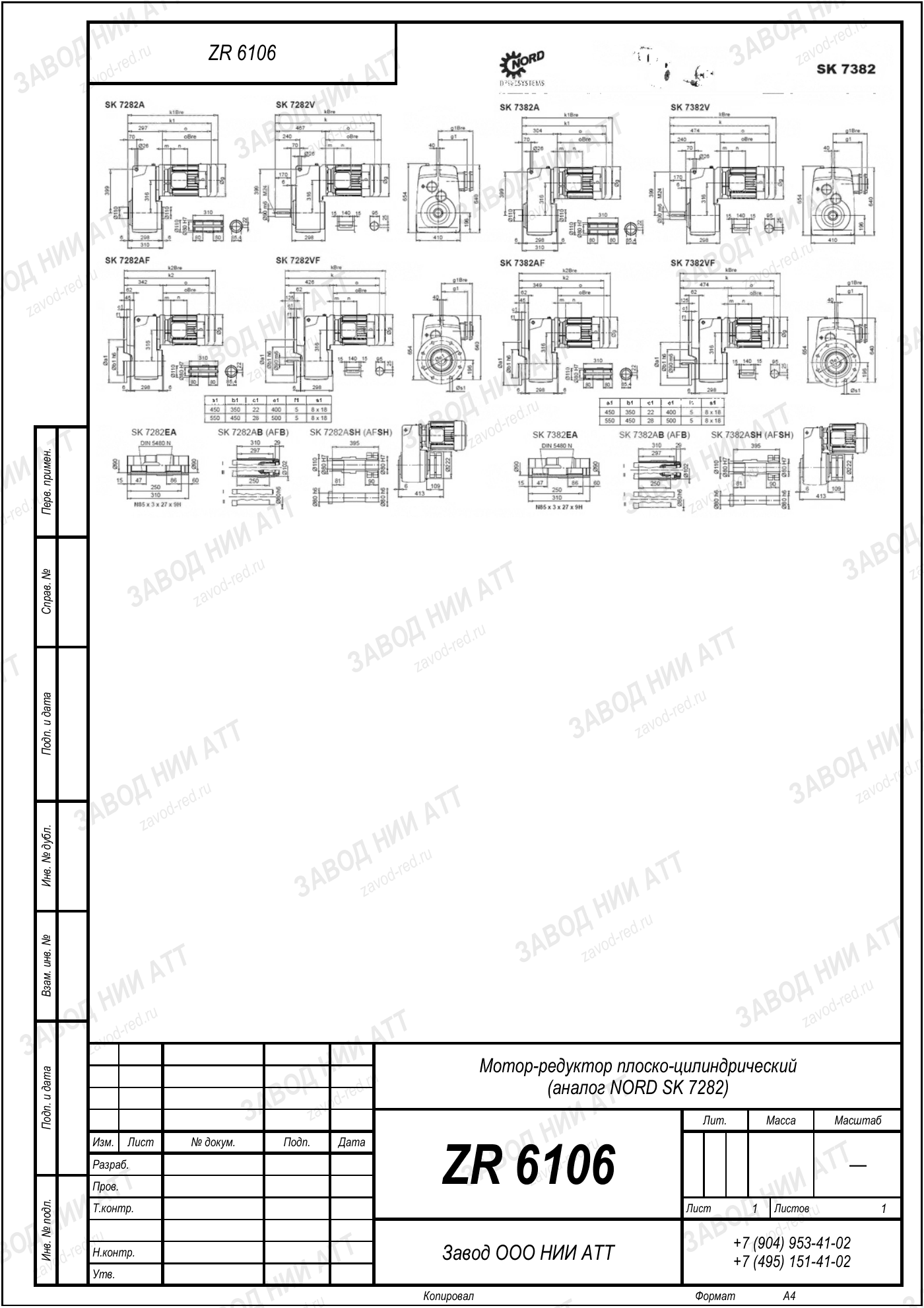

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение ZR 6106/979 задаёт типоразмер корпуса и присоединительные размеры. Мощность, момент и передаточное определяются исполнением внутри этого типоразмера, а не самим обозначением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Плоско-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 255.0–14767.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–4 кВт | диапазон по типоразмеру |
| Момент на выходе | 2000–9590 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 72 | сочетания передаточного, мощности и монтажного положения |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
Исполнение ZR 6106/979 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 2000–9590 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 255.0–14767.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–4 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 6106/979 повторяет положение снятого ZR 6106/979. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Это плоско-цилиндрический редуктор: многоступенчатая цилиндрическая зубчатая передача в плоском (низком) корпусе с параллельными валами. Плоская компоновка уменьшает высоту привода и позволяет встраивать редуктор там, где ограничен вертикальный габарит, сохраняя высокий КПД и низкий уровень шума.
Мощность 0.12–4 кВт, передаточное число 255–14767, выходной крутящий момент 2000–9590 Н·м. В типоразмере доступно 72 исполнения, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
72 исполнения в рамках одного типоразмера. Они различаются передаточным числом, исполнением выходного вала (полый/сплошной), способом монтажа (лапы/фланец) и наличием электродвигателя. Подходящее исполнение подбирается через калькулятор на /podbor.
Да. ZR 6106/979 проектировался как прямая замена плоско-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы. Подробнее — на странице /importozameshchenie.
Да. Модель доступна как отдельный редуктор и как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный). Возможна комплектация под управление частотным преобразователем.
Для приводов ленточных и цепных конвейеров, мешалок и смесителей, дозаторов и питателей, тихоходного насосного и упаковочного оборудования. Высокое передаточное число и большой момент при плоском корпусе делают модель удобной для встраивания в линии с ограниченной высотой.
Задайте требуемый выходной момент, обороты и схему монтажа в калькуляторе подбора на /podbor — система предложит подходящее исполнение ZR 6106/979. При нестандартных условиях инженеры завода выполнят индивидуальный расчёт привода.
На продукцию серии ZR действует гарантия 12 месяцев. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 6106/979 (плоско-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 6106/979 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 6106/979 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
Смотрите серию плоско-цилиндрических редукторов, весь каталог и другие модели ZR. Отгрузка серийных типоразмеров ZR 6106/979 — в короткие сроки напрямую от производителя.
