ZR 8168/9109 — коническо-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 9.2–45 кВт, передаточное число 116–318, выходной момент 11500–40000 Н·м, 46 исполнений. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 8168/9109 — это коническо-цилиндрический редуктор серии ZR с угловой (перпендикулярной) компоновкой валов. Это один из старших, наиболее нагруженных типоразмеров в линейке конических редукторов ZR: при выходном моменте до 40 000 Н·м и мощности на входе до 45 кВт он рассчитан на тяжёлые приводы, где входной и выходной валы должны быть расположены под углом 90°. Первая коническая ступень разворачивает поток мощности на прямой угол, последующие цилиндрические ступени набирают передаточное число и выходной момент. Серия ZR разработана как функциональный аналог распространённых импортных редукторов и закрывает задачи импортозамещения без потери технических характеристик. Индекс 1816/1910 определяет типоразмер корпуса и посадочные размеры; в его рамках завод выпускает 46 исполнений, отличающихся передаточным числом, валом, монтажом и комплектацией электродвигателем.
В основе ZR 8168/9109 — комбинированная зубчатая передача: входная коническая ступень с круговым зубом поворачивает ось вращения на 90°, а последующие цилиндрические ступени обеспечивают основное понижение оборотов. Коническое зацепление на входе реализует угловую компоновку без дополнительных угловых муфт, а цилиндрические ступени дают высокий механический КПД, низкий уровень шума и долгий ресурс. Передаточное число 116–318 формируется последовательным сложением ступеней.
ZR 8168/9109 применяют в тяжёлых угловых приводах магистральных и наклонных конвейеров большой производительности, мешалок, смесителей и реакторов, аэраторов и аэротенков, дробильно-измельчительного, насосного и подъёмно-транспортного оборудования — в линиях горнодобывающей, химической, металлургической и пищевой отраслей. Перпендикулярное расположение валов и насадной монтаж на полый вал удобны там, где двигатель нужно развернуть относительно рабочего органа.
Точное исполнение подбирают по требуемому выходному моменту, оборотам и схеме монтажа — задайте параметры нагрузки в калькуляторе подбора. ZR 8168/9109 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные и габаритные размеры, диапазоны передаточных чисел и моментов, поэтому замена идёт без переделки рамы — подробнее на странице аналог импортных редукторов.
Модель поставляется как самостоятельный редуктор или как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный), в том числе под управление преобразователем частоты. Предусмотрены лапное, фланцевое и насадное исполнения в нескольких пространственных положениях; важно выдержать соосность, не превышать допустимые нагрузки на выходной вал и правильно расположить сапун. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. На всю продукцию серии ZR действует гарантия 12 месяцев, поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
| Тип передачи | коническо-цилиндрический |
|---|---|
| Мощность двигателя | 9,2–45 кВт |
| Передаточное число | 116.0–318.0 |
| Крутящий момент | 11500–40000 Н·м |
| Обороты на выходе | 4,5–12 об/мин |
| Исполнений в линейке | 46 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 37.0 | 8.1 | 40000.0 | 180.0 | 0.8 |
| 30.0 | 6.9 | 38300.0 | 213.0 | 0.85 |
| 30.0 | 7.1 | 37000.0 | 206.0 | 0.85 |
| 22.0 | 5.3 | 36700.0 | 278.0 | 0.85 |
| 45.0 | 11.0 | 36600.0 | 135.0 | 0.85 |
| 37.0 | 9.2 | 35500.0 | 160.0 | 0.9 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.

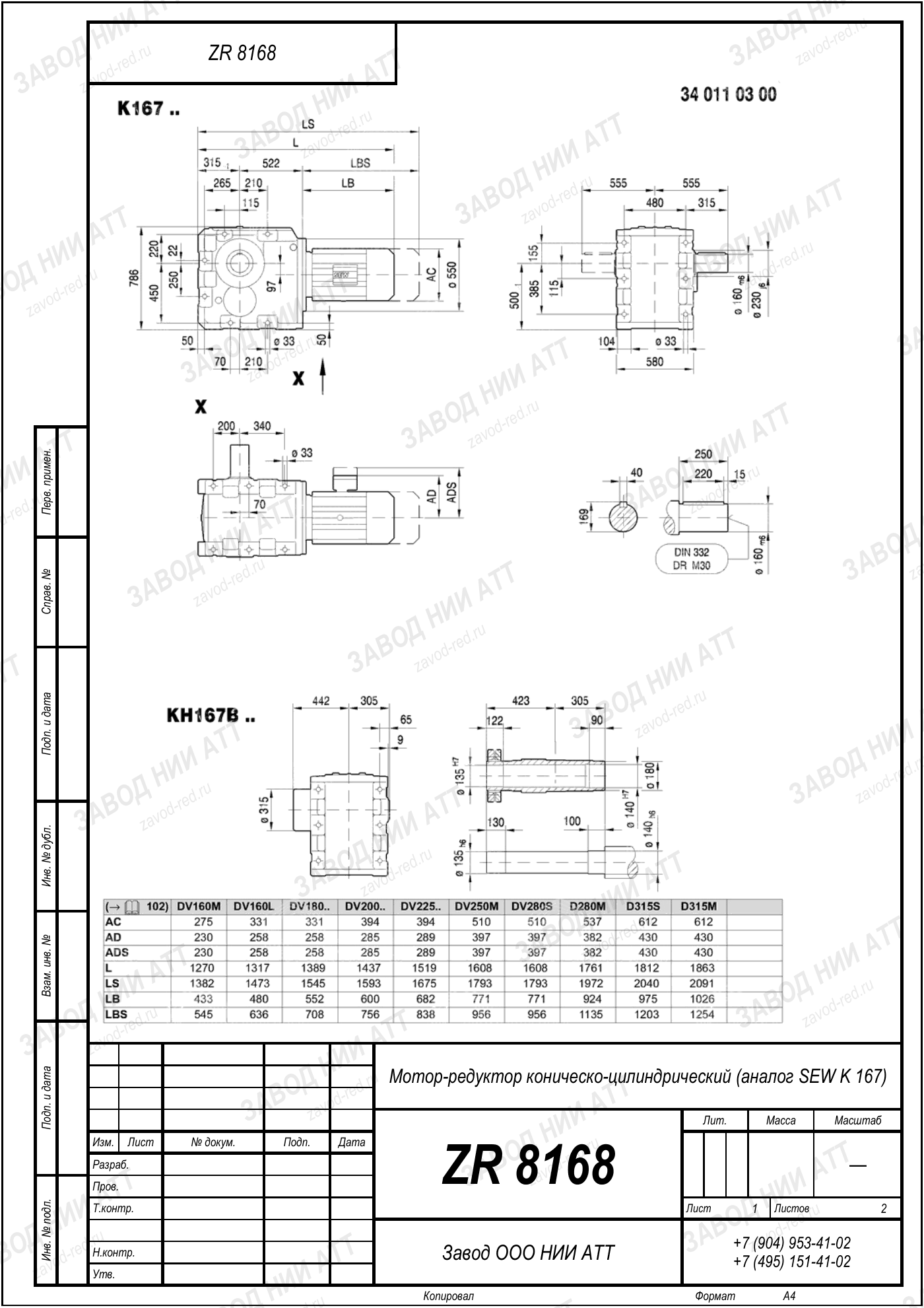

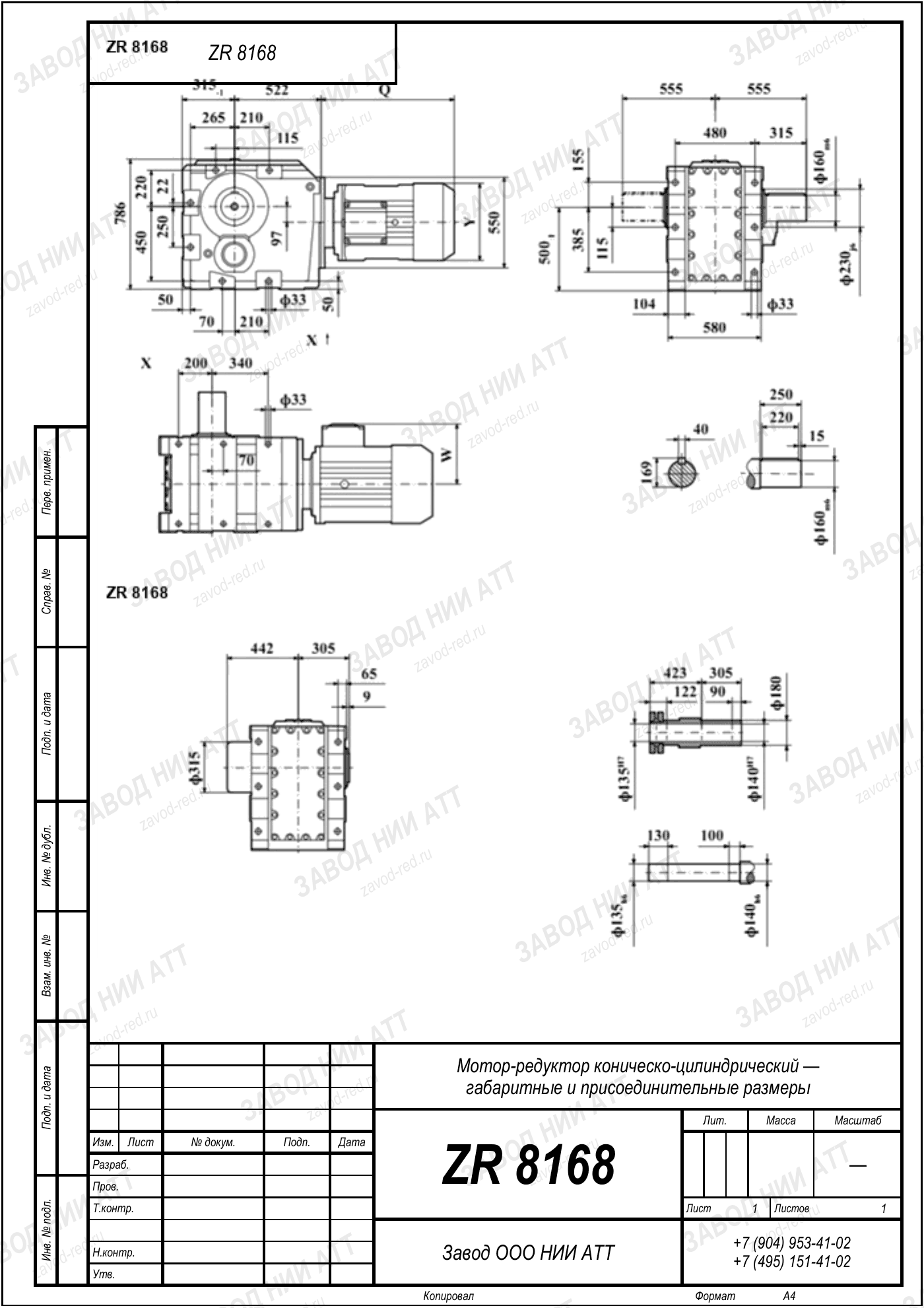

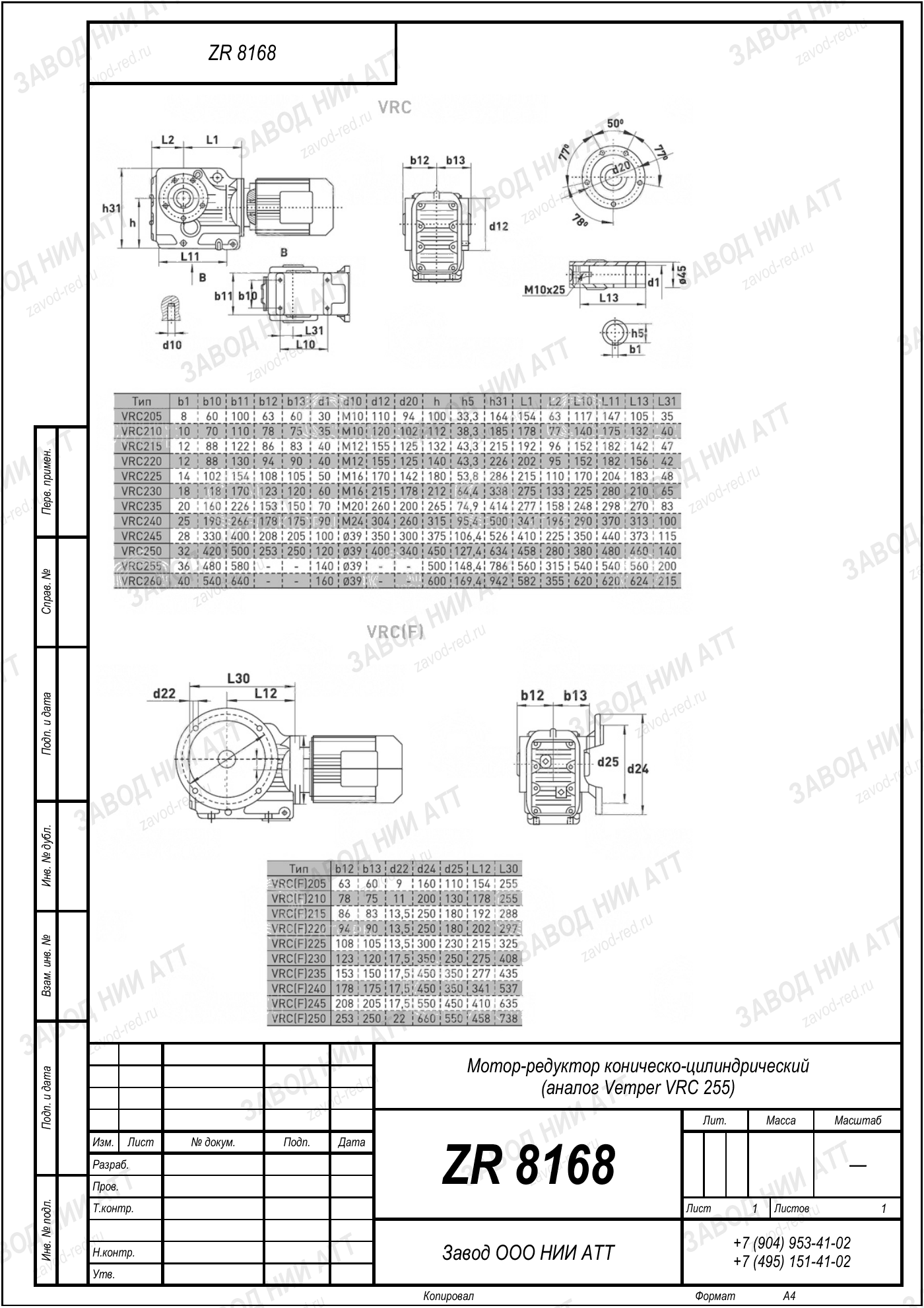

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
ZR 8168/9109 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Коническо-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 116.0–318.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 9,2–45 кВт | диапазон по типоразмеру |
| Момент на выходе | 11500–40000 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 46 | сочетания передаточного, мощности и монтажного положения |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Чтобы ZR 8168/9109 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них проявляется не сразу, а через месяцы работы.
| Момент на выходном валу | 11500–40000 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 116.0–318.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 9,2–45 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
При установке ZR 8168/9109 сохраняют монтажное положение исходного ZR 8168/9109 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Это комбинированное исполнение из двух ступеней. Готовой таблицы «импортная модель → этот типоразмер» мы не публикуем: импортные каталоги описывают одиночные редукторы, а не сборки, поэтому прямого соответствия у такой комбинации нет. Пришлите обозначение с шильда, фото узла или габаритный чертёж — инженер сверит присоединительные и габаритные размеры и скажет, встанет ли на штатное место.
Это коническо-цилиндрический редуктор: первая ступень — коническая зубчатая передача с поворотом оси на 90°, последующие — цилиндрические. Такая схема даёт высокий КПД, перпендикулярное расположение входного и выходного валов и большой выходной момент при компактных габаритах.
Мощность 9.2–45 кВт, передаточное число 116–318, выходной крутящий момент 11500–40000 Н·м. В типоразмере доступно 46 исполнений, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
46 исполнений в рамках одного типоразмера. Они различаются передаточным числом, исполнением выходного вала (сплошной/полый), способом монтажа (лапы/фланец/насадной) и наличием электродвигателя. Подходящее исполнение подбирается через калькулятор на /podbor.
Да. ZR 8168/9109 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы. Подробнее — на странице /importozameshchenie.
Да. Модель доступна как отдельный редуктор и как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный). Возможна комплектация под управление частотным преобразователем.
Для тяжёлых угловых приводов средней и высокой мощности: магистральных и наклонных конвейеров, мешалок и реакторов, аэраторов, дробильно-измельчительного и подъёмно-транспортного оборудования. Момент до 40000 Н·м и мощность до 45 кВт позволяют приводить энергоёмкие механизмы при перпендикулярном расположении валов.
Задайте требуемый выходной момент, обороты и схему монтажа в калькуляторе подбора на /podbor — система предложит подходящее исполнение ZR 8168/9109. При нестандартных условиях инженеры завода выполнят индивидуальный расчёт привода.
На продукцию серии ZR действует гарантия 12 месяцев. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 8168/9109 (коническо-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 8168/9109 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
