Двухступенчатый коническо-цилиндрический редуктор ZR 8188/9109 с валами под углом 90° — момент-ёмкий угловой привод собственного производства ООО «НИИ АТТ». Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 8188/9109 — это коническо-цилиндрический привод комбинированного типа, в котором коническая ступень на входе разворачивает поток мощности на 90°, а цилиндрические ступени обеспечивают высокий КПД и заданное понижение оборотов. Оси входного и выходного валов расположены под прямым углом, поэтому двигатель ставится перпендикулярно рабочему органу и узел компактно вписывается в ограниченное пространство машины. Маркировка 1818/1910 относится к группе ZR 8x8 — цилиндро-конические редукторы нашего производства.
В основе — коническая пара на быстроходной ступени и цилиндрическое зацепление на последующих ступенях. Такая комбинированная кинематика даёт КПД около 94–98 % — заметно выше, чем у червячной передачи с тем же углом 90°, при меньшем нагреве и большей нагрузочной способности в длительном режиме S1. Зубья проходят цементацию и закалку до 56–62 HRC, корпус — литой чугунный, что обеспечивает высокий ресурс под ударными и продолжительными нагрузками.
Угловые коническо-цилиндрические мотор-редукторы ZR 8188/9109 применяют на конвейерах большой протяжённости с угловой передачей, в металлургическом и горно-обогатительном оборудовании, на дробилках, мельницах, миксерах и шнеках, в подъёмно-транспортных машинах. Высокий момент при компактных габаритах делает привод выгодным там, где раньше ставили червячный редуктор, но требуется больший КПД и тепловой запас.
Точный типоразмер подбирается по моменту на тихоходном валу, передаточному числу и схеме расположения валов с учётом коэффициента эксплуатации. Задайте мощность двигателя, обороты на выходе, требуемый момент и передаточное число в калькуляторе — калькулятор покажет подходящие исполнения ZR 8188/9109 с импортными аналогами, а инженер подтвердит подбор и пришлёт КП. Если известна только табличка снятого привода, достаточно прислать фото шильдика.
ZR 8188/9109 служит прямой заменой импортных угловых приводов SEW K-серии и NORD SK..K: подбор ведётся по присоединительным и габаритным размерам, передаточному числу и типу вала, поэтому замена выполняется без переделки рамы и сопряжённого оборудования. Подробнее — раздел аналог.
Поставляем как редуктор отдельно, так и мотор-редуктор в сборе с электродвигателем — однофазным на 220 В или трёхфазным на 380 В, по вашему выбору; привод штатно работает в паре с частотным преобразователем. Доступны монтаж на лапах, с фланцем и с полым насадным валом под шпонку, шлиц или стяжную втулку, в горизонтальном и вертикальном положении. Типовые позиции отгружаем за 1–3 рабочих дня, изготовление под заказ — от 2 до 6 недель. На все редукторы ZR 8188/9109 действует гарантия 12 месяцев; в комплект входят паспорт, руководство по эксплуатации и при необходимости сертификаты соответствия.
| Тип передачи | коническо-цилиндрический |
|---|---|
| Мощность двигателя | 4–45 кВт |
| Передаточное число | 163.0–835.0 |
| Крутящий момент | 12600–60000 Н·м |
| Обороты на выходе | 1,7–9 об/мин |
| Исполнений в линейке | 43 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 22.0 | 3.2 | 60000.0 | 454.0 | 0.85 |
| 45.0 | 6.6 | 59800.0 | 221.0 | 0.85 |
| 37.0 | 5.6 | 58000.0 | 261.0 | 0.85 |
| 18.5 | 2.8 | 57800.0 | 520.0 | 0.85 |
| 15.0 | 2.3 | 56100.0 | 622.0 | 0.9 |
| 11.0 | 1.7 | 55900.0 | 835.0 | 0.9 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.

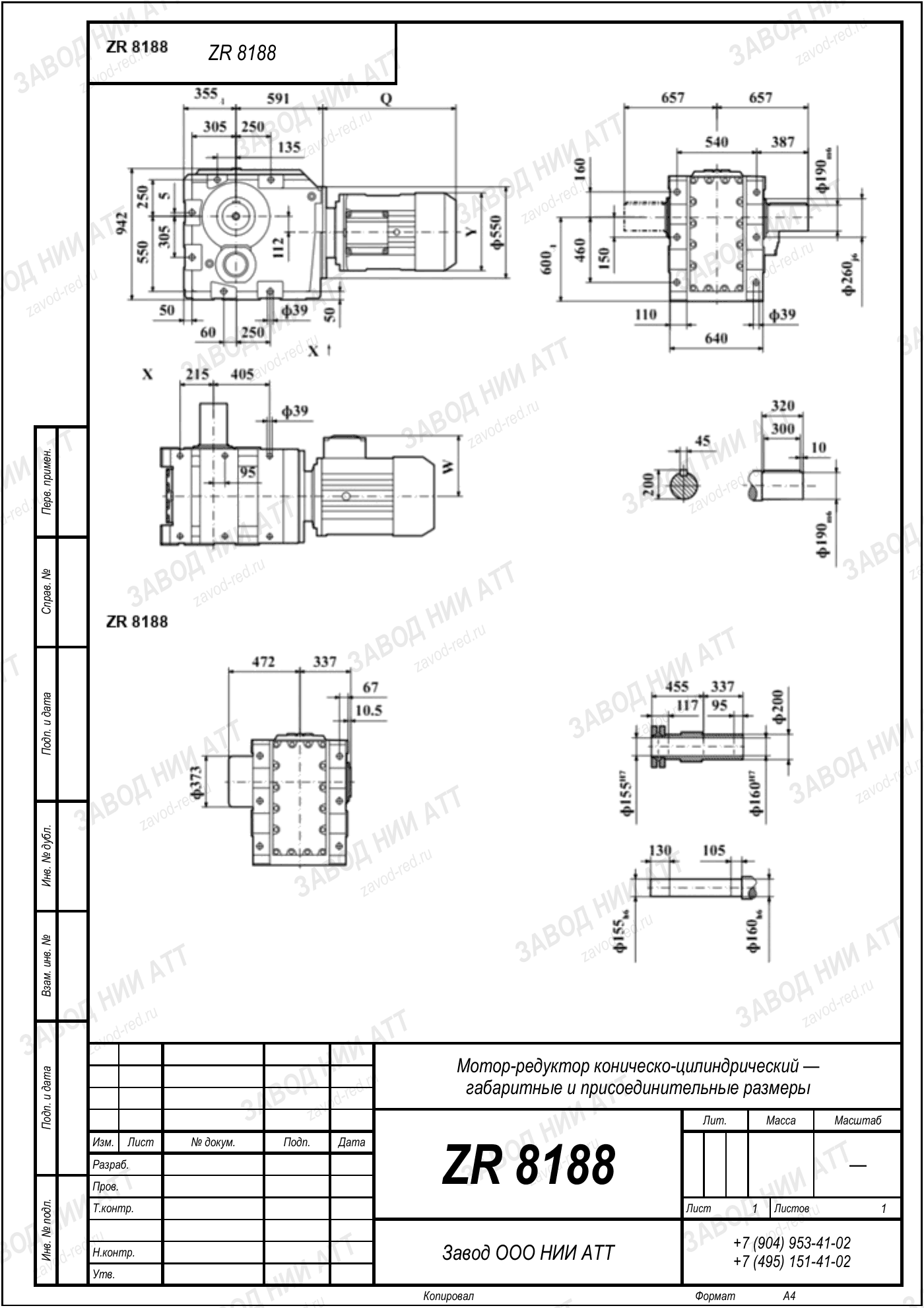

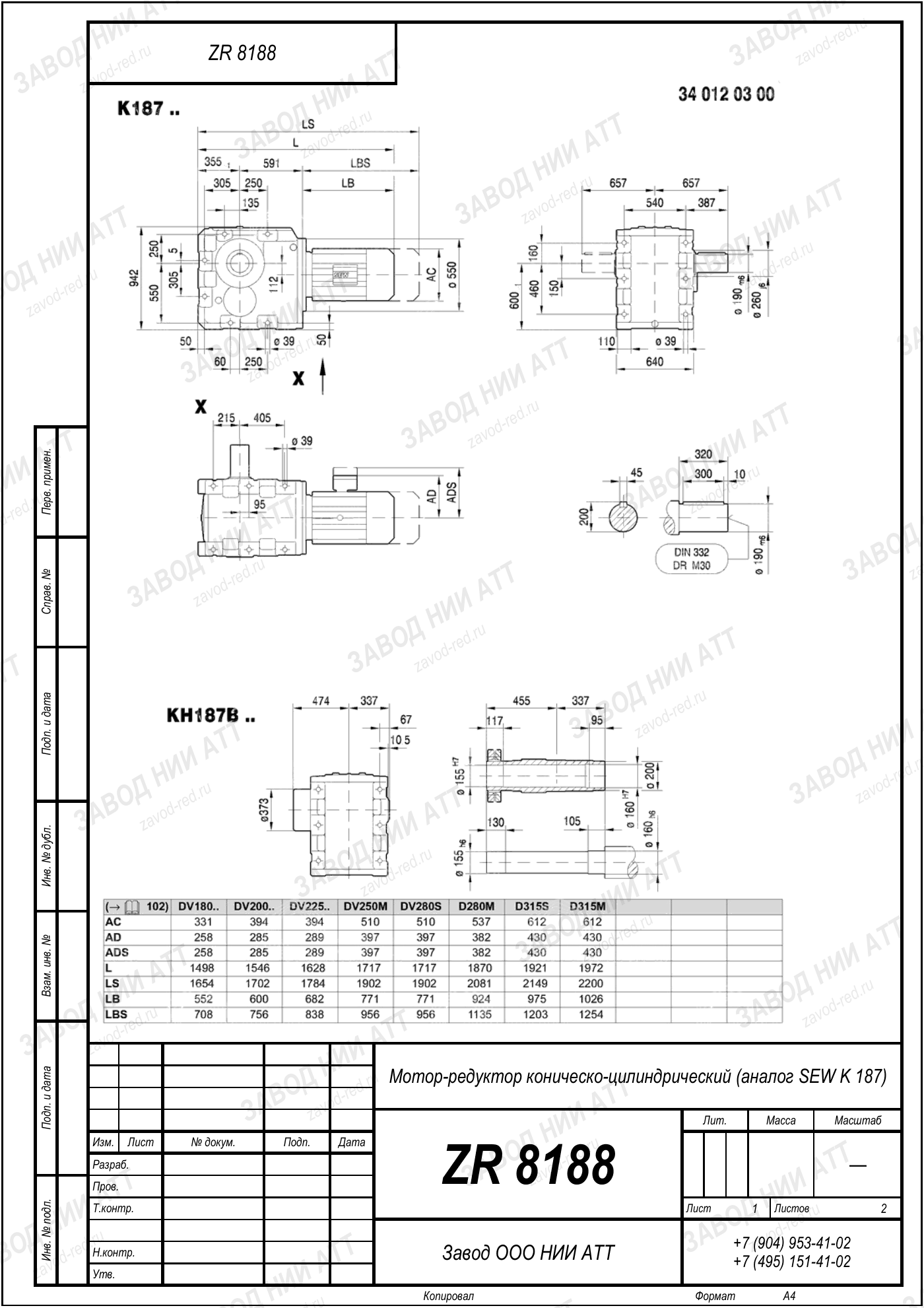

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении ZR 8188/9109 зашит габарит корпуса. Всё остальное — параметры конкретного исполнения, их подбирают под машину.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Коническо-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 163.0–835.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 4–45 кВт | диапазон по типоразмеру |
| Момент на выходе | 12600–60000 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 43 | сочетания передаточного, мощности и монтажного положения |
Разбор системы обозначений целиком — в разделе маркировка ZR.
Исполнение ZR 8188/9109 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 12600–60000 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 163.0–835.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 4–45 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
При установке ZR 8188/9109 сохраняют монтажное положение исходного ZR 8188/9109 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Это комбинированное исполнение из двух ступеней. Готовой таблицы «импортная модель → этот типоразмер» мы не публикуем: импортные каталоги описывают одиночные редукторы, а не сборки, поэтому прямого соответствия у такой комбинации нет. Пришлите обозначение с шильда, фото узла или габаритный чертёж — инженер сверит присоединительные и габаритные размеры и скажет, встанет ли на штатное место.
Это двухступенчатый коническо-цилиндрический редуктор нашего производства из группы ZR 8x8. Коническая ступень на входе разворачивает поток мощности на 90°, а цилиндрические ступени дают нужное понижение оборотов и высокий КПД. Выпускается как редуктор и как мотор-редуктор в сборе с двигателем, в 43 исполнениях.
Передача комбинированная — коническо-цилиндрическая. На быстроходной ступени работает коническая пара, на последующих — цилиндрическое зацепление. За счёт конической ступени оси входного и выходного валов расположены под прямым углом без отдельной угловой передачи, а КПД достигает 94–98 %.
Мощность на входе 4–45 кВт, передаточное число 163–835, крутящий момент на выходе 12 600–60 000 Н·м. В ряду 43 исполнения с разным монтажом и присоединением. Конкретные значения подбираются под ваш режим работы и коэффициент эксплуатации.
На конвейерах большой протяжённости с угловой передачей, в металлургическом и горно-обогатительном оборудовании, на дробилках, мельницах, миксерах, шнеках и в подъёмно-транспортных машинах. Высокий момент при компактных габаритах позволяет ставить привод там, где требуется угол 90° и большой КПД.
Укажите мощность двигателя, обороты на выходе, требуемый крутящий момент и передаточное число в калькуляторе подбора (/podbor). Система покажет подходящие исполнения, а инженер подтвердит точный типоразмер и пришлёт коммерческое предложение. Если код неизвестен, достаточно прислать фото шильдика снятого привода.
Да. ZR 8188/9109 — прямой аналог угловых приводов SEW K-серии и NORD SK..K. Подбор ведётся по присоединительным и габаритным размерам, передаточному числу и типу вала, поэтому замена выполняется без переделки рамы и сопряжённого оборудования. Подробнее — на странице импортозамещения.
Поставляем редуктор отдельно или мотор-редуктор в сборе с электродвигателем — однофазным на 220 В либо трёхфазным на 380 В. Привод штатно работает с частотным преобразователем. Доступны исполнения на лапах, с фланцем и с полым насадным валом под шпонку, шлиц или стяжную втулку, в горизонтальном и вертикальном положении.
Типовые позиции отгружаем со склада за 1–3 рабочих дня после согласования заявки, изготовление под заказ занимает от 2 до 6 недель в зависимости от типоразмера и загрузки производства. На все редукторы действует гарантия 12 месяцев; в комплект входят паспорт, руководство по эксплуатации и при необходимости сертификаты соответствия.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 8188/9109 (коническо-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 8188/9109 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 8188/9109 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
