Коническо-цилиндрический редуктор ZR 898 — тяжёлый угловой привод с валами под 90°: мощность 0,75–30 кВт, передаточное число 8,71–176,05, крутящий момент 1050–5150 Н·м. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 898 — коническо-цилиндрический типоразмер производства Завода Редукторов (ООО «НИИ АТТ», Челябинск). В его кинематике коническая ступень стоит на входе и разворачивает поток мощности, а цилиндрические ступени дают нужное понижение и высокий КПД. За счёт конической пары оси входного и выходного валов разведены под прямым углом 90° без отдельной угловой передачи — двигатель устанавливается перпендикулярно рабочему органу, что сокращает габариты узла и упрощает компоновку тяжёлого привода.
Базовые параметры ZR 898 взяты из заводской таблицы подбора. Мощность на входе — 0,75–30 кВт, передаточное число — 8,71–176,05, крутящий момент на тихоходном валу — 1050–5150 Н·м. Типоразмер выпускается в 125 исполнениях, которые отличаются передаточным числом, мощностью двигателя, монтажным положением и типом выходного вала. Момент до 5150 Н·м и мощность до 30 кВт ставят ZR 898 в верхний сегмент коническо-цилиндрической линейки — это привод для тяжёлых, длительно нагруженных машин, где нужен большой запас по крутящему моменту.
Угловая компоновка ZR 898 востребована там, где мощный двигатель нужно развернуть перпендикулярно рабочему органу: на магистральных и наклонных конвейерах, в подъёмно-транспортном оборудовании, на тяжёлых смесителях, мельницах, дробилках, дозаторах и приводах большой мощности. При сопоставимом моменте угловой коническо-цилиндрический привод экономичнее червячного по КПД, меньше греется и лучше держит длительные нагрузки, поэтому ZR 898 часто ставят на круглосуточно работающие линии и ответственные узлы.
Точный типоразмер, передаточное число и присоединительные размеры удобно определить через калькулятор подбора: задайте мощность, обороты на выходе, момент и передаточное число — система покажет подходящие исполнения ZR 898, а инженер подтвердит подбор под вашу нагрузку и коэффициент эксплуатации и пришлёт КП. ZR 898 поставляется как самостоятельный редуктор под имеющийся двигатель или как мотор-редуктор в сборе с электродвигателем 220/380 В. Мотор-редуктор штатно работает в паре с частотным преобразователем — для плавного пуска, ограничения пусковых токов и регулирования скорости мощного привода.
ZR 898 подходит как аналог импортных угловых мотор-редукторов крупных типоразмеров (SEW K-серии, NORD SK..K, Bonfiglioli A) — подбор ведём по присоединительным размерам, моменту и передаточному числу под существующий шильдик, в большинстве случаев без переделки рамы. Монтаж возможен на лапах, на фланце или прямо на вал рабочего органа через полый насадной вал, в горизонтальном и вертикальном положении; нужное монтажное исполнение указывается в заявке, чтобы правильно подобрать систему смазки и сапун для тяжёлого режима. Типовые позиции отгружаем за 1–3 рабочих дня, изготовление под заказ — от 2 до 6 недель. На редуктор предоставляется гарантия 12 месяцев; в комплект входят паспорт изделия и руководство по эксплуатации.
| Тип передачи | коническо-цилиндрический |
|---|---|
| Мощность двигателя | 0,75–30 кВт |
| Передаточное число | 8.71–176.05 |
| Крутящий момент | 1050–5150 Н·м |
| Обороты на выходе | 3,9–169 об/мин |
| Исполнений в линейке | 125 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 11.0 | 20.0 | 5150.0 | 70.54 | 0.85 |
| 18.5 | 35.0 | 5050.0 | 41.87 | 0.85 |
| 7.5 | 15.0 | 4850.0 | 96.8 | 0.9 |
| 30.0 | 59.0 | 4820.0 | 24.75 | 0.9 |
| 15.0 | 30.0 | 4700.0 | 47.93 | 0.9 |
| 11.0 | 23.0 | 4560.0 | 62.55 | 0.95 |
Показаны 96 из 125 исполнений. Остальные подберём по параметрам — калькулятор подбора.
Редуктор ZR 898 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

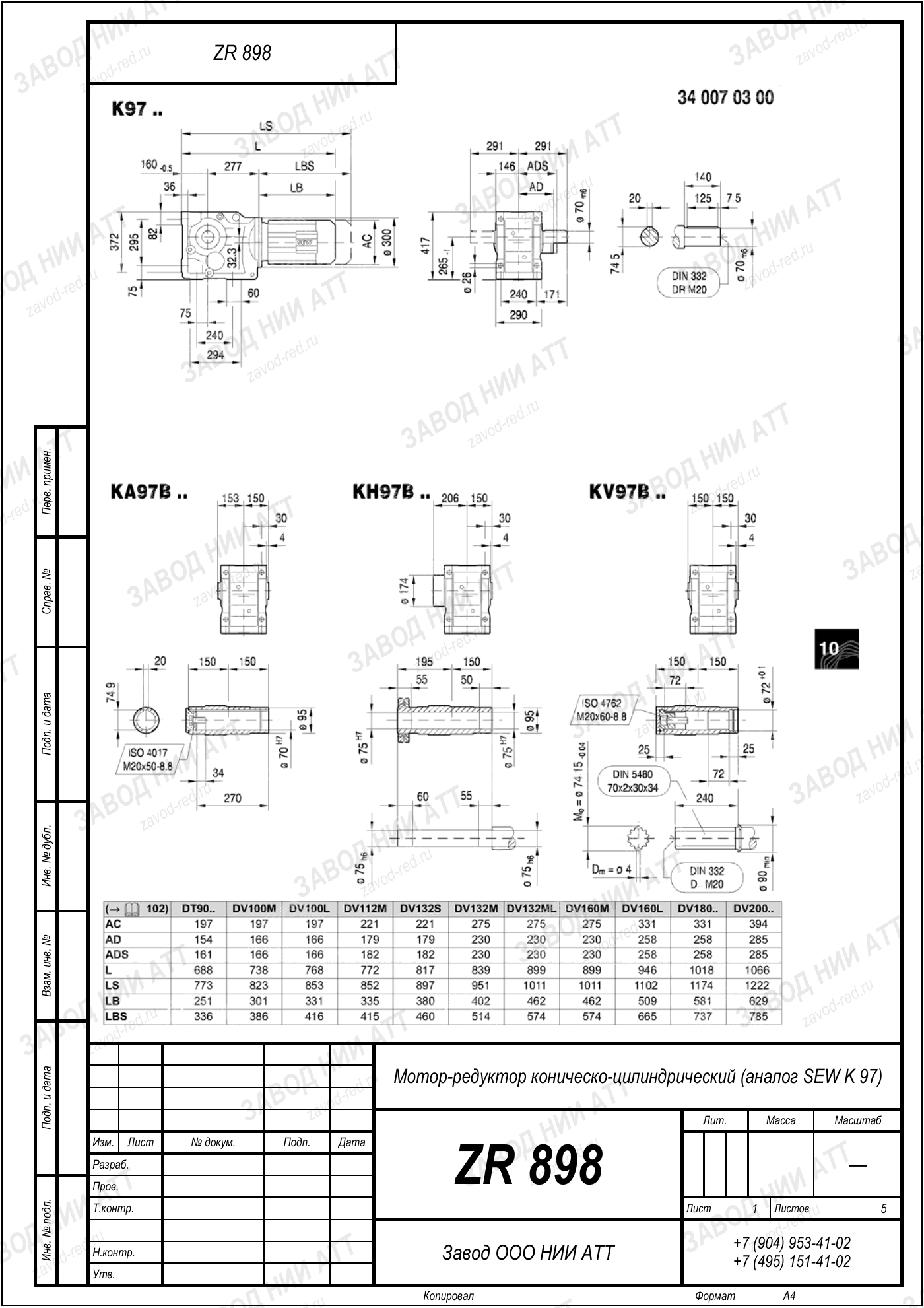

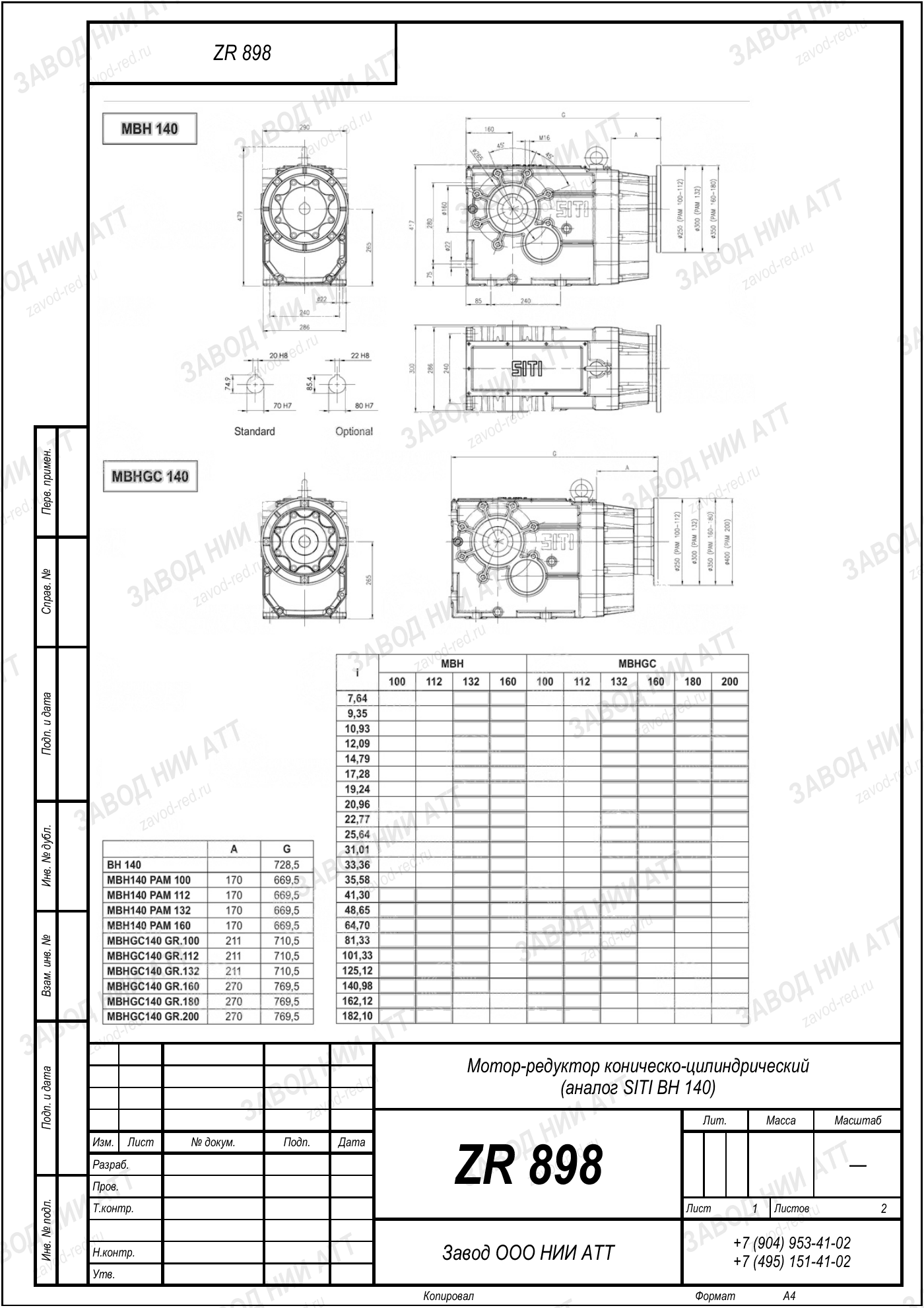

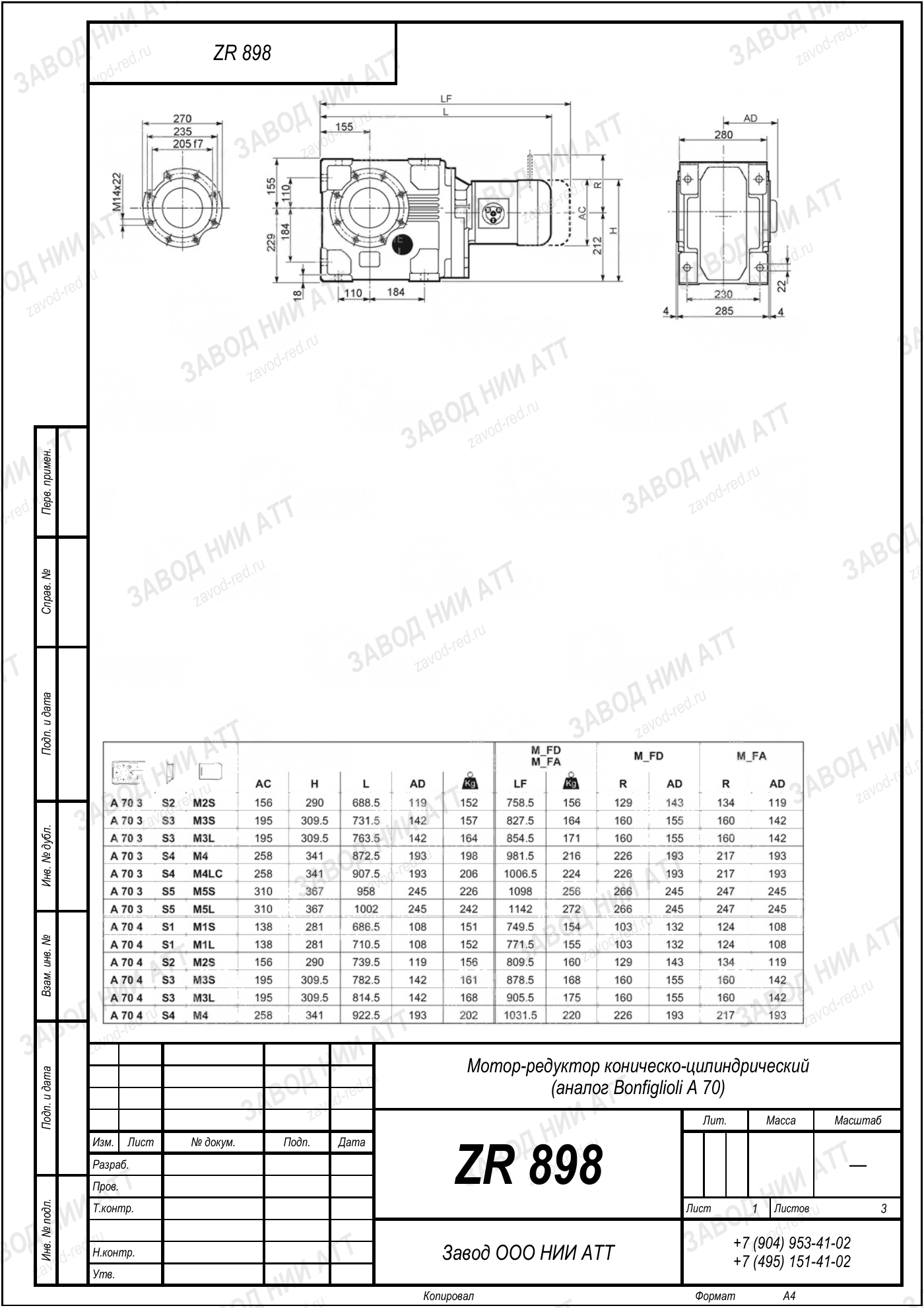

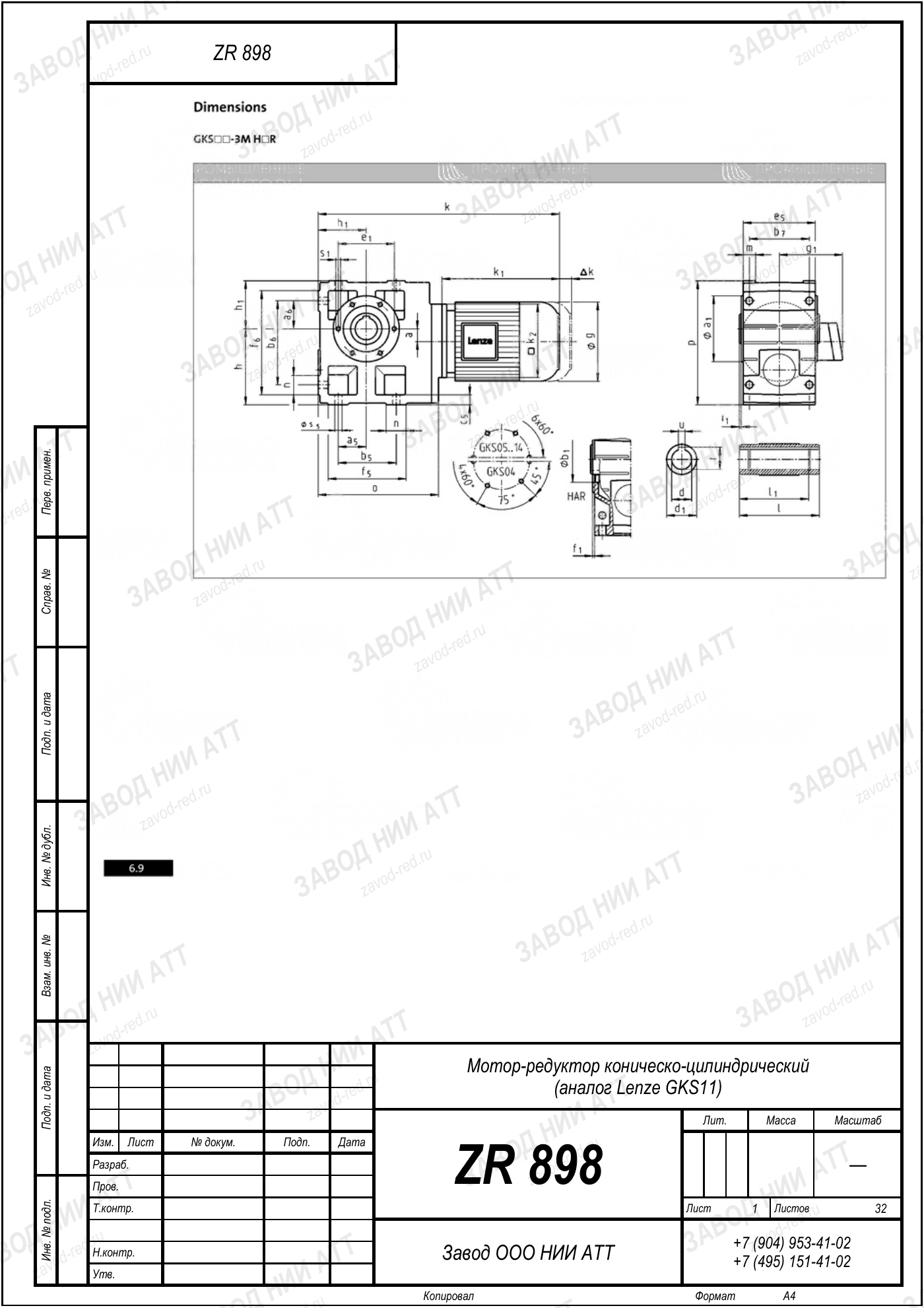

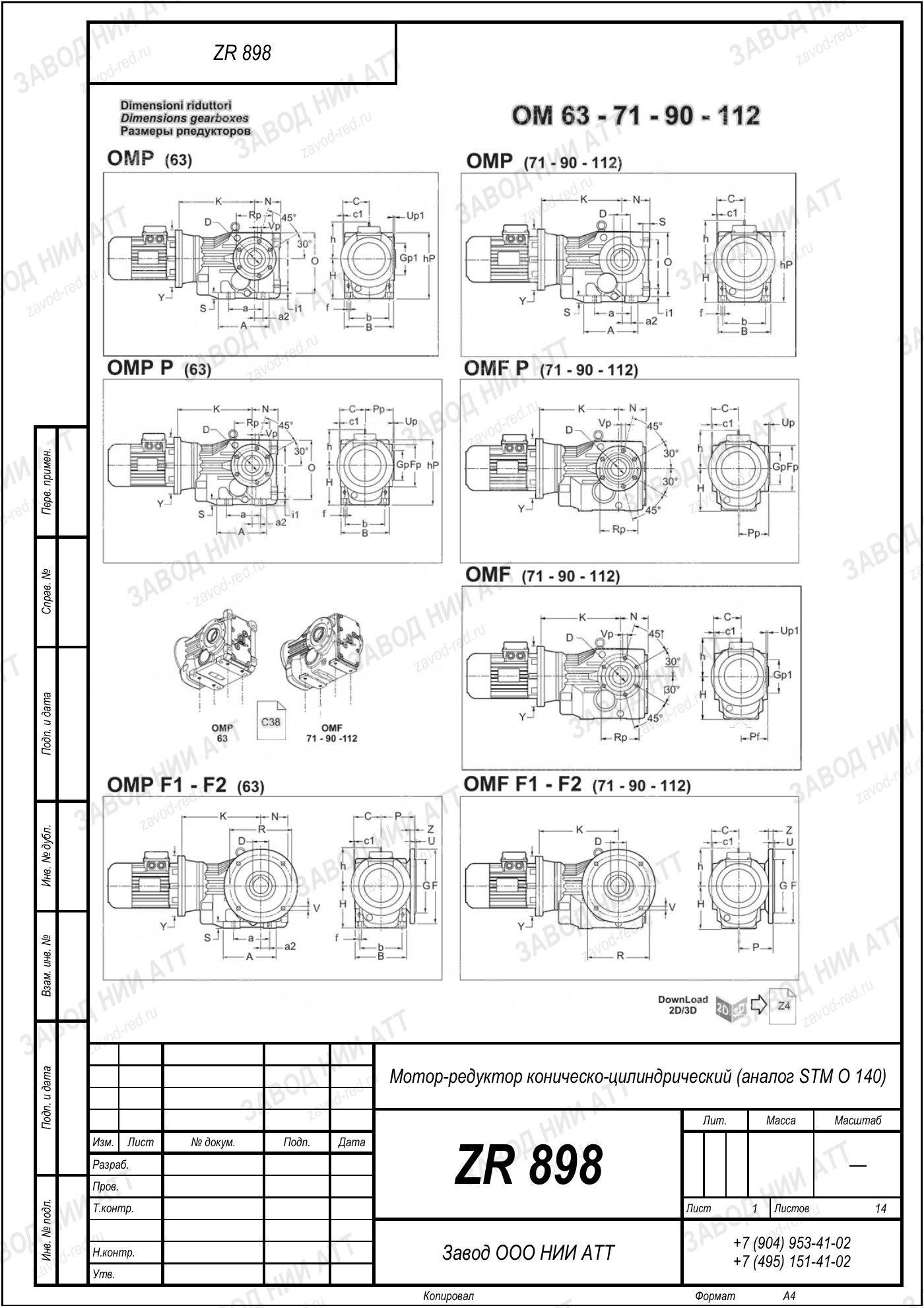

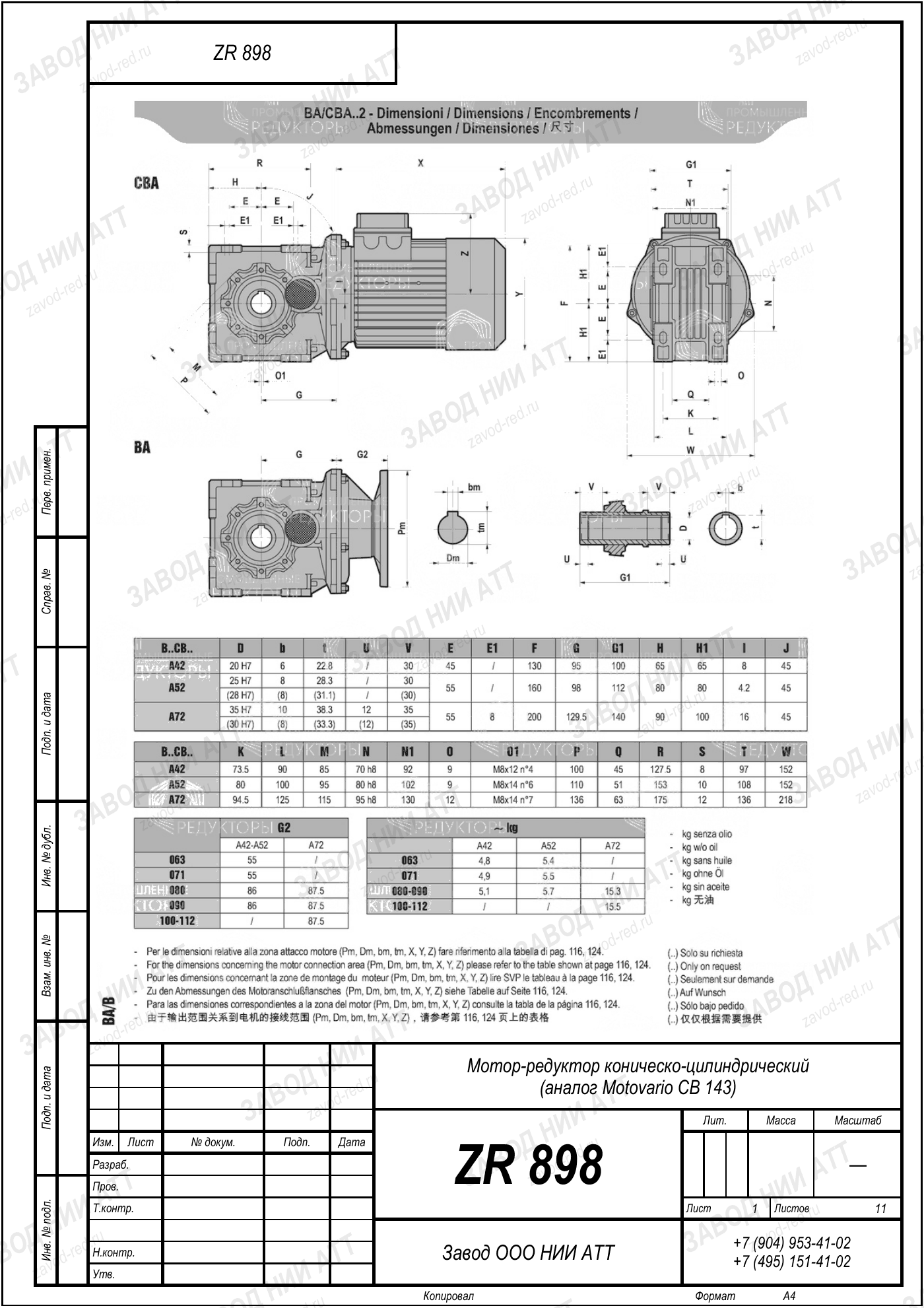

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении ZR 898 зашит габарит корпуса. Всё остальное — параметры конкретного исполнения, их подбирают под машину.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Коническо-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 8.71–176.05 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,75–30 кВт | диапазон по типоразмеру |
| Момент на выходе | 1050–5150 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 125 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 898 | действующая заводская маркировка |
|---|---|
| МР 319 | мотор-редуктор в сборе с двигателем |
| ПР 319 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 189 | прежняя маркировка завода |
| TZ 729 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Разбор системы обозначений целиком — в разделе маркировка ZR.
Исполнение ZR 898 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 1050–5150 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 8.71–176.05 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,75–30 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 898 повторяет положение снятого ZR 898. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
ZR 898 — коническо-цилиндрический редуктор. Коническая ступень стоит на входе и разворачивает поток мощности, цилиндрические ступени обеспечивают понижение и высокий КПД. За счёт конической пары оси входного и выходного валов расположены под прямым углом 90° без отдельной угловой передачи, поэтому двигатель устанавливается перпендикулярно рабочему органу.
По заводской таблице подбора: мощность на входе 0,75–30 кВт, передаточное число 8,71–176,05, крутящий момент на выходе 1050–5150 Н·м. Типоразмер выпускается в 125 исполнениях, которые отличаются передаточным числом, мощностью двигателя, монтажным положением и типом вала.
Это количество вариантов типоразмера, доступных к заказу. Исполнения отличаются передаточным числом, мощностью двигателя, монтажным положением и типом выходного вала (сплошной или полый насадной). Такой набор позволяет точно подобрать тяжёлый угловой привод под фактическую нагрузку и компоновку машины.
Воспользуйтесь калькулятором подбора на странице /podbor: задайте мощность, обороты на выходе, крутящий момент и передаточное число, и система покажет подходящие исполнения. Точный подбор под вашу нагрузку и коэффициент эксплуатации подтвердит инженер и пришлёт КП.
Да. ZR 898 поставляется как самостоятельный редуктор под имеющийся двигатель или как мотор-редуктор в сборе с электродвигателем 220/380 В. В паре с частотным преобразователем мотор-редуктор позволяет плавно регулировать скорость и ограничивать пусковые токи на мощных приводах.
Да, ZR 898 подходит как аналог импортных угловых приводов SEW K-серии, NORD SK..K и Bonfiglioli A крупных типоразмеров. Подбор ведём по присоединительным размерам, моменту и передаточному числу под существующий шильдик — в большинстве случаев без переделки рамы и сопряжённого оборудования. Подробнее — на странице импортозамещения.
Доступен монтаж на лапах, фланцевый и на полый насадной вал — для установки прямо на вал рабочего органа. Положение монтажа возможно горизонтальное и вертикальное. Нужное исполнение указывается в заявке, чтобы правильно подобрать систему смазки и сапун для тяжёлого режима.
Типовые позиции отгружаем в течение 1–3 рабочих дней после согласования заявки, изготовление под заказ занимает от 2 до 6 недель в зависимости от исполнения и загрузки производства. Гарантия — 12 месяцев с даты ввода в эксплуатацию; в комплект входят паспорт изделия и руководство по эксплуатации.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 898 (коническо-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 898 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 898 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
Смотрите серию коническо-цилиндрических редукторов, весь каталог и другие модели ZR. Отгрузка серийных типоразмеров ZR 898 — в короткие сроки напрямую от производителя.
