ZR 9139/979 — соосно-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 0.12–4 кВт, передаточное число 223–12921, выходной момент 1850–10100 Н·м, 114 исполнений. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 9139/979 относится к серии соосно-цилиндрических редукторов ZR и предназначен для понижения частоты вращения и пропорционального увеличения крутящего момента на валу исполнительного механизма. Это один из старших типоразмеров линейки, рассчитанный на тяжёлые приводы: при входной мощности 0.12–4 кВт он обеспечивает на выходном валу момент от 1850 до 10100 Н·м. Жёсткий чугунный корпус даёт высокую несущую способность и хороший теплоотвод при длительной работе под нагрузкой. Индекс 1913/197 определяет типоразмер корпуса и присоединительные размеры.
ZR 9139/979 построен по соосно-цилиндрической схеме: момент передаётся многоступенчатой цилиндрической зубчатой передачей на косозубых колёсах, при этом входной и выходной валы расположены на одной оси (соосно). Цилиндрическое зацепление обеспечивает высокий механический КПД, низкий уровень шума и долгий ресурс при правильно подобранной нагрузке. Соосная компоновка позволяет передавать момент «в линию», без смещения оси выходного вала относительно двигателя, что упрощает встраивание привода в конвейеры, мешалки и насосное оборудование.
Очень широкий ряд передаточных чисел — от 223 до 12921 — позволяет получить низкие и сверхнизкие выходные обороты для тихоходных тяжёлых механизмов без промежуточных передач, а 114 исполнений закрывают практически любую компоновочную задачу: вал-под-вал, выходной вал с одной или двух сторон, монтаж на лапах или через фланец.
ZR 9139/979 применяют в приводах ленточных и скребковых конвейеров и транспортёров, мешалок и смесителей, дозирующих и питающих устройств, вращающихся барабанов, насосного, упаковочного и вентиляционного оборудования. Чтобы не ошибиться с типоразмером, исходите из требуемого момента на выходном валу, нужной частоты вращения и характера нагрузки; рассчитать передаточное число и подобрать исполнение поможет калькулятор подбора.
ZR 9139/979 разработан как функциональный аналог импортных соосно-цилиндрических редукторов SEW и NORD: совпадают присоединительные размеры, посадки валов и фланцы, что позволяет менять узел без переделки рамы. Модель поставляется как отдельный редуктор под установку двигателя или в составе мотор-редуктора с электродвигателем на 220 В (однофазная сеть) или 380 В (трёхфазная). Монтаж — на лапах либо через выходной фланец; рабочее положение и сторона выходного вала задаются при заказе. Сроки изготовления уточняются по спецификации; на всю продукцию ZR действует гарантия 12 месяцев с отгрузкой по всей России.
| Тип передачи | соосно-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–4 кВт |
| Передаточное число | 223.0–12921.0 |
| Крутящий момент | 1850–10100 Н·м |
| Обороты на выходе | 0,11–6,3 об/мин |
| Исполнений в линейке | 114 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 1.5 | 1.3 | 10100.0 | 1090.0 | 0.8 |
| 2.2 | 1.9 | 9890.0 | 730.0 | 0.8 |
| 3.0 | 2.7 | 9870.0 | 517.0 | 0.8 |
| 0.37 | 0.31 | 9670.0 | 4464.0 | 0.85 |
| 1.5 | 1.4 | 9650.0 | 1043.0 | 0.85 |
| 0.75 | 0.67 | 9640.0 | 2073.0 | 0.85 |
Показаны 96 из 114 исполнений. Остальные подберём по параметрам — калькулятор подбора.

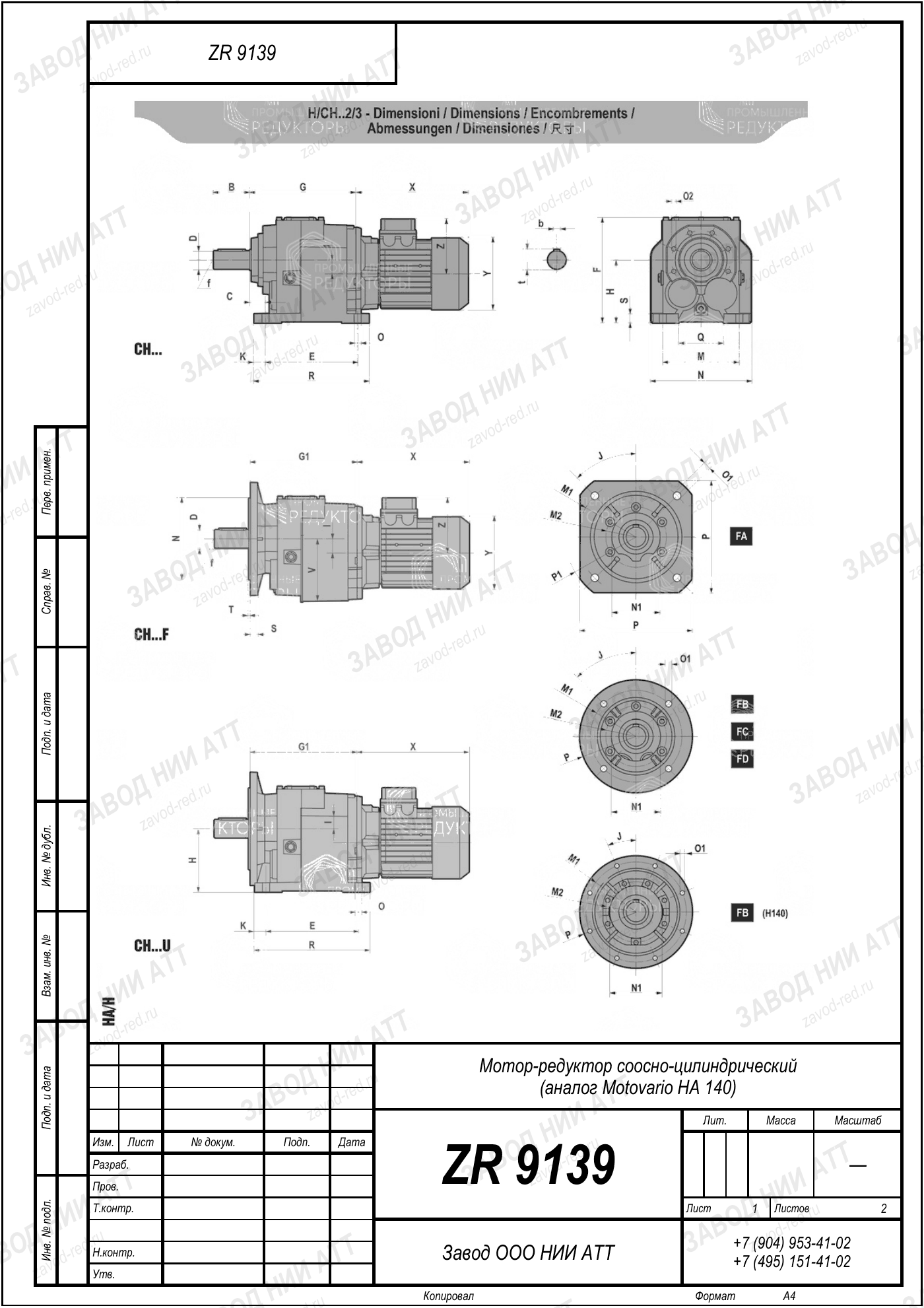

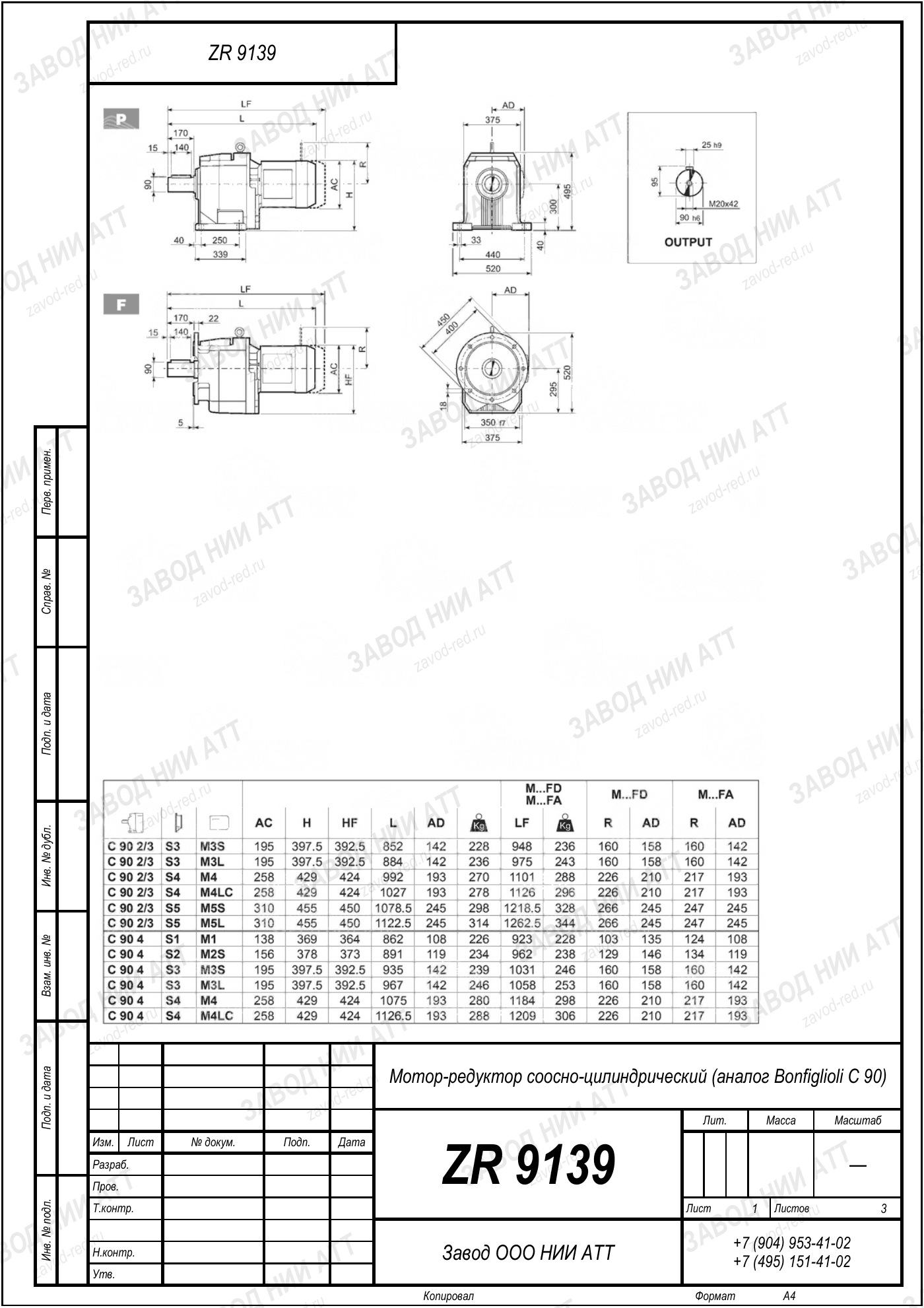

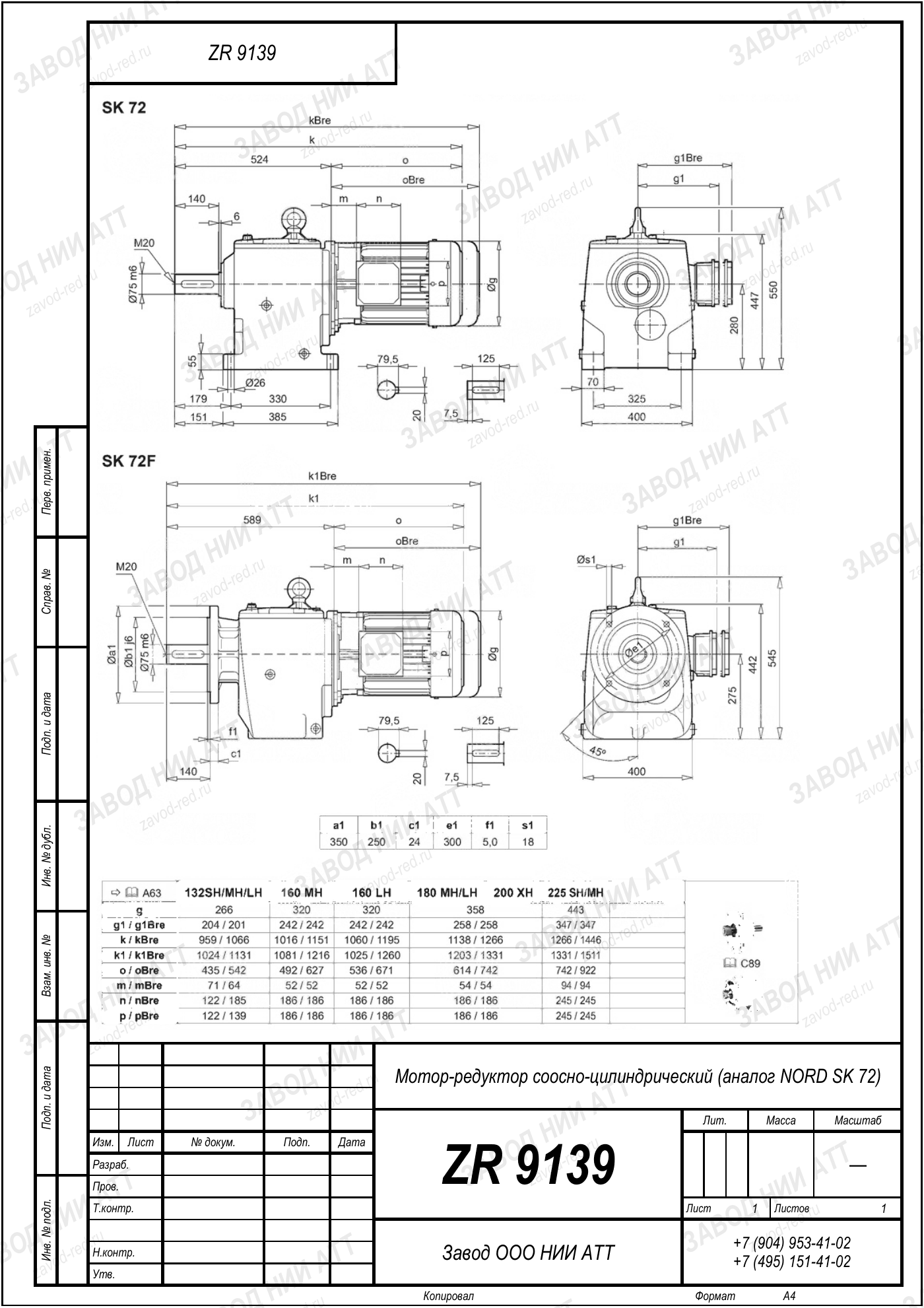

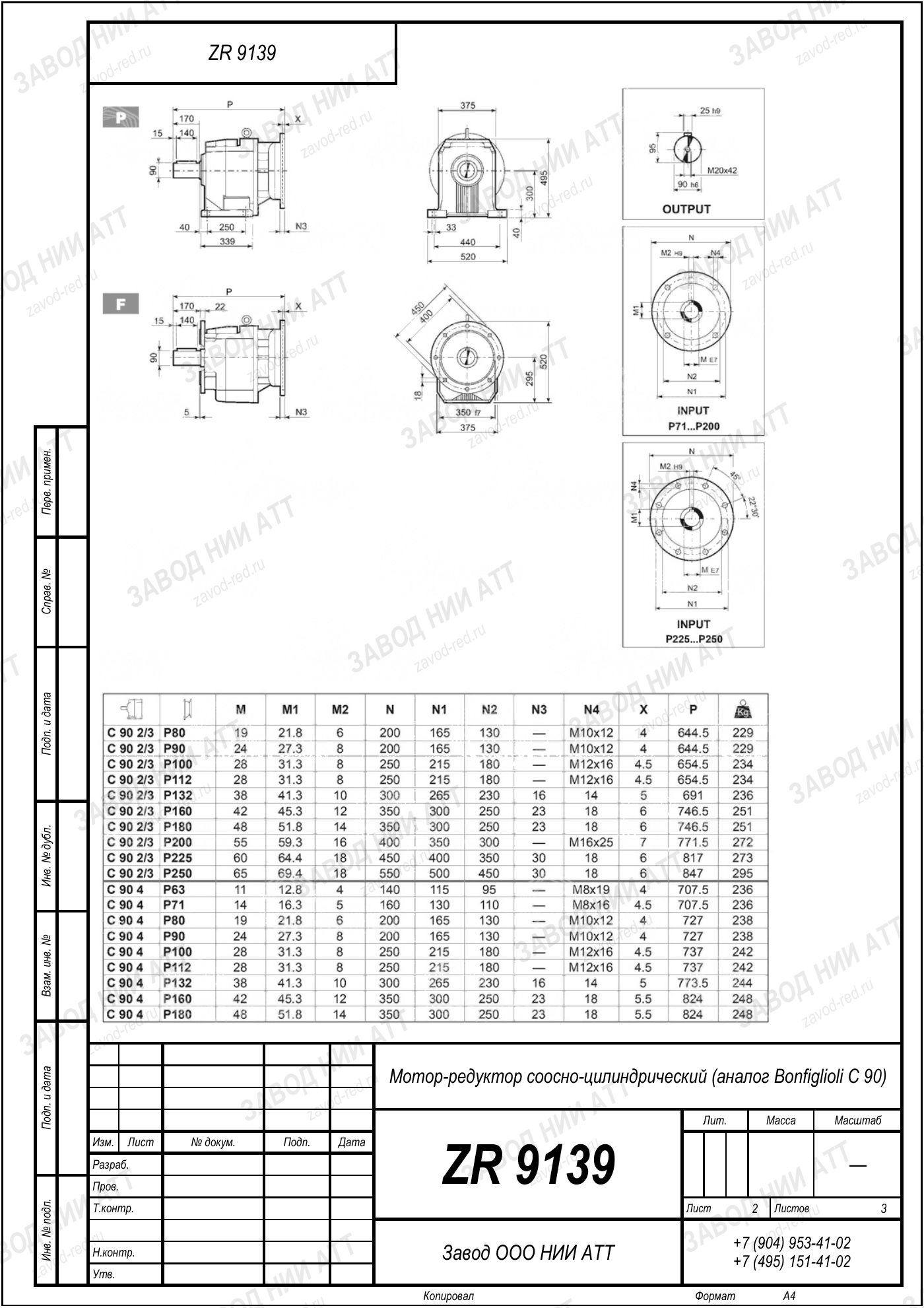

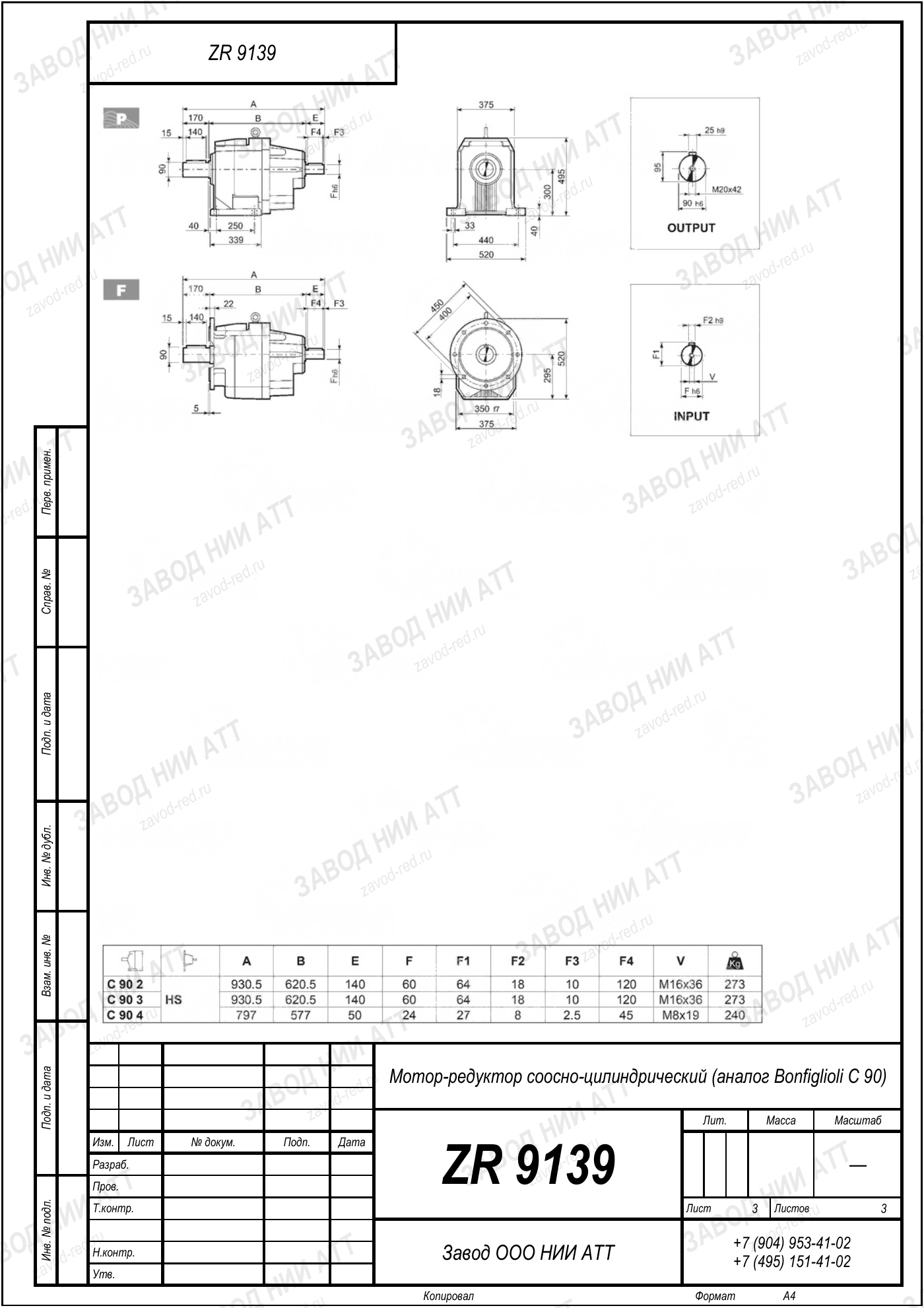

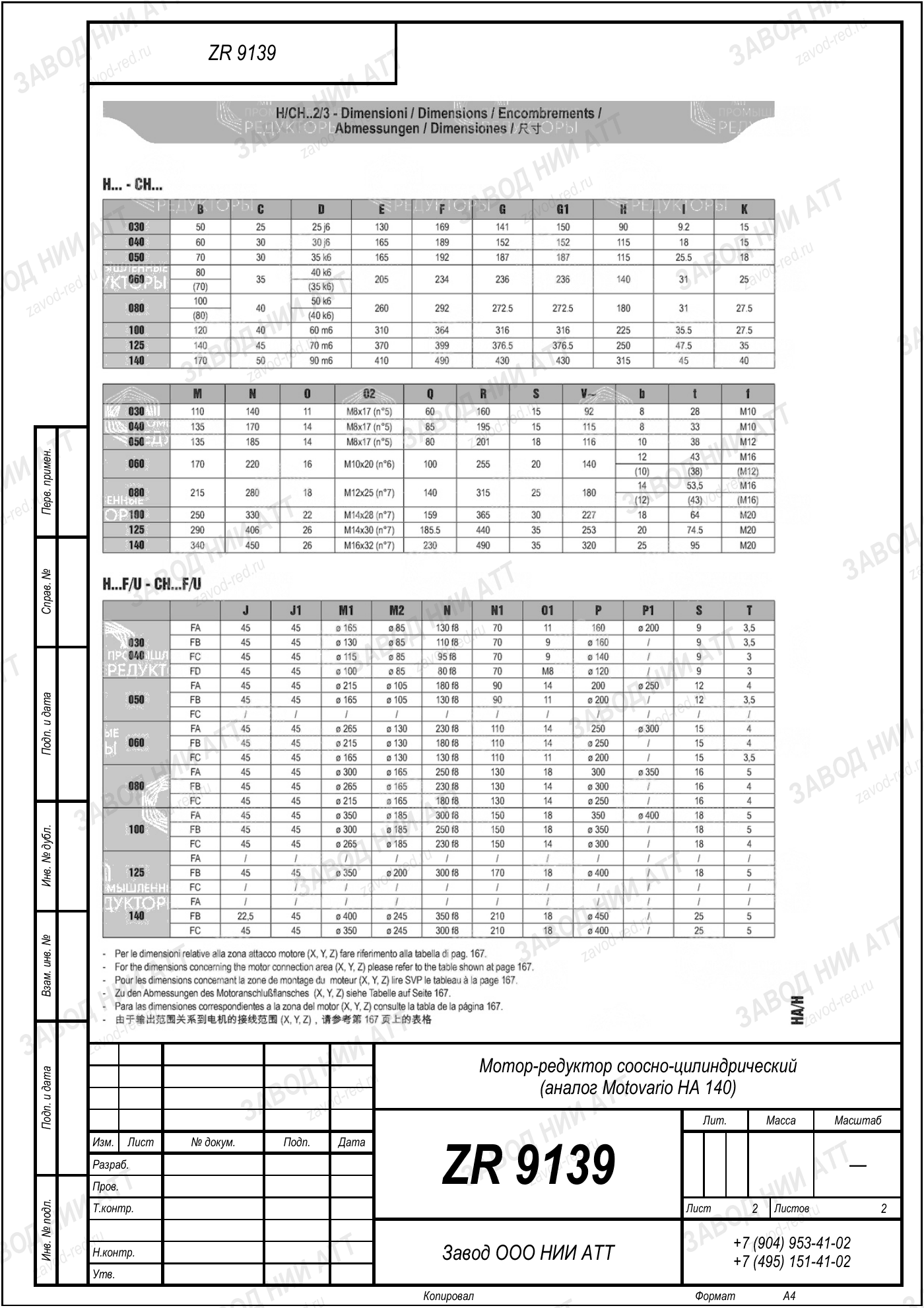

Габаритный и присоединительный чертёж завода — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение ZR 9139/979 задаёт типоразмер корпуса и присоединительные размеры. Мощность, момент и передаточное определяются исполнением внутри этого типоразмера, а не самим обозначением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Соосно-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 223.0–12921.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–4 кВт | диапазон по типоразмеру |
| Момент на выходе | 1850–10100 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 114 | сочетания передаточного, мощности и монтажного положения |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
Чтобы ZR 9139/979 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них проявляется не сразу, а через месяцы работы.
| Момент на выходном валу | 1850–10100 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 223.0–12921.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–4 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
Монтажное положение ZR 9139/979 повторяет положение снятого ZR 9139/979. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Это комбинированное исполнение из двух ступеней. Готовой таблицы «импортная модель → этот типоразмер» мы не публикуем: импортные каталоги описывают одиночные редукторы, а не сборки, поэтому прямого соответствия у такой комбинации нет. Пришлите обозначение с шильда, фото узла или габаритный чертёж — инженер сверит присоединительные и габаритные размеры и скажет, встанет ли на штатное место.
Это соосно-цилиндрический редуктор: многоступенчатая цилиндрическая зубчатая передача с расположением входного и выходного валов на одной оси. Такая схема даёт высокий КПД, компактность по длине привода, низкий уровень шума и большое суммарное передаточное число.
На выходном валу ZR 9139/979 обеспечивает крутящий момент в диапазоне 1850–10100 Н·м. Это старший типоразмер серии — конкретное значение зависит от передаточного числа и входной мощности, точный подбор выполняется в калькуляторе на /podbor.
Передаточное число ZR 9139/979 лежит в очень широком диапазоне — от 223 до 12921. Это позволяет получать низкие и сверхнизкие выходные обороты для тихоходных тяжёлых приводов без промежуточных передач. Всего в типоразмере 114 исполнений.
ZR 9139/979 применяют в приводах конвейеров и транспортёров, мешалок и смесителей, дозаторов и питателей, насосного, упаковочного и вентиляционного оборудования. Большое передаточное число делает модель удобной там, где нужен тихоходный выходной вал и значительный момент при компактной соосной компоновке.
Да. ZR 9139/979 поставляется как отдельный редуктор под установку двигателя или как мотор-редуктор в сборе с электродвигателем на 220 В (однофазная сеть) либо 380 В (трёхфазная). Мощность и тип двигателя подбираются под вашу нагрузку, возможна работа от частотного преобразователя.
Да, ZR 9139/979 спроектирован как функциональный аналог импортных соосно-цилиндрических редукторов SEW-Eurodrive и NORD: совпадают присоединительные размеры, посадки валов и фланцы. Это позволяет заменить узел без переделки рамы. Подробнее — на странице /importozameshchenie.
Исходите из требуемого момента на выходе, нужной частоты вращения и характера нагрузки (равномерная, ударная, реверс). Доступно 114 исполнений по передаточному числу, типу вала, фланцу и положению монтажа. Расчёт удобно выполнить в калькуляторе на /podbor.
На редукторы и мотор-редукторы ZR действует гарантия 12 месяцев. Сроки изготовления и поставки зависят от исполнения и комплектации и уточняются по спецификации; отгрузка осуществляется по всей России.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 9139/979 (соосно-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 9139/979 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 9139/979 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
Смотрите серию соосно-цилиндрических редукторов, весь каталог и другие модели ZR. Отгрузка серийных типоразмеров ZR 9139/979 — в короткие сроки напрямую от производителя.
