ZR 999/959 — соосно-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 0,12–2,2 кВт, передаточное число 209–4678, выходной момент 740–3240 Н·м, 77 исполнений. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 999/959 — соосно-цилиндрический редуктор серии ZR производства Завода Редукторов (ООО «НИИ АТТ», Челябинск). Соосная компоновка входного и выходного валов даёт компактный корпус и удобный монтаж в линию привода. При входной мощности 0,12–2,2 кВт обеспечивает на выходе крутящий момент 740–3240 Н·м при передаточном числе 209–4678 и выходных оборотах 0,29–6,8 об/мин.
Линейка насчитывает 77 исполнений по передаточному числу, типу вала, фланцу и монтажному положению, поэтому ZR 999/959 подбирается под конкретный привод — конвейеры, мешалки, дозаторы, тихоходные механизмы. Модель проектируется как замена импортных соосно-цилиндрических редукторов с совпадающими присоединительными и габаритными размерами: установка на штатное место без переделки рамы. Подбор исполнения — в калькуляторе, замена импорта — на странице импортозамещения.
| Тип передачи | соосно-цилиндрический |
|---|---|
| Мощность двигателя | 0,12–2,2 кВт |
| Передаточное число | 209.0–4678.0 |
| Крутящий момент | 740–3240 Н·м |
| Обороты на выходе | 0,29–6,8 об/мин |
| Исполнений в линейке | 77 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 0.12 | 0.29 | 3240.0 | 4678.0 | 0.9 |
| 0.37 | 0.96 | 3240.0 | 1434.0 | 0.95 |
| 0.55 | 1.5 | 3240.0 | 938.0 | 0.95 |
| 2.2 | 6.0 | 3170.0 | 234.0 | 0.95 |
| 0.25 | 0.64 | 3160.0 | 2016.0 | 0.95 |
| 1.5 | 4.2 | 3120.0 | 336.0 | 0.95 |
Нужного сочетания нет в списке — подберём по моменту и оборотам: калькулятор подбора.

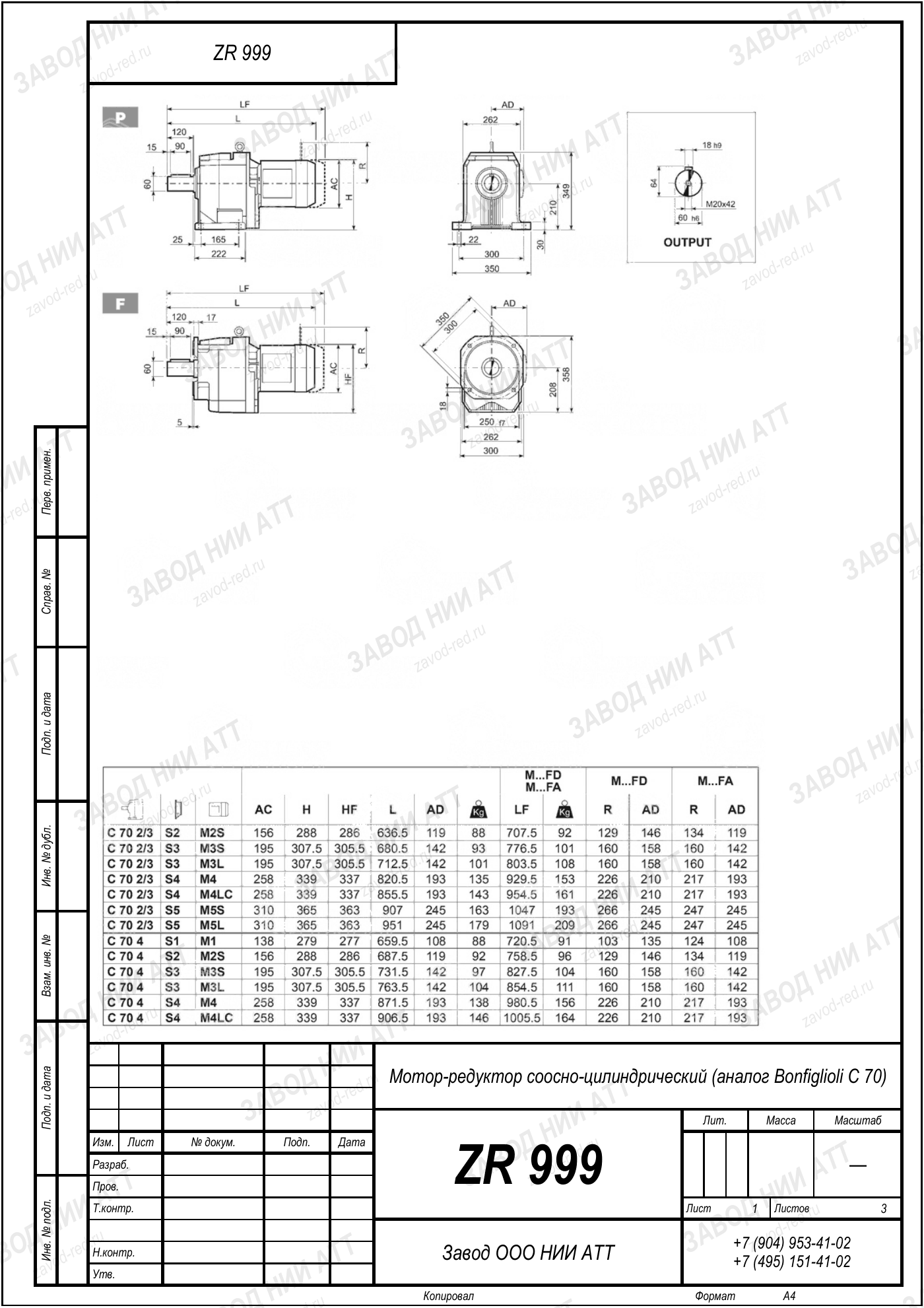

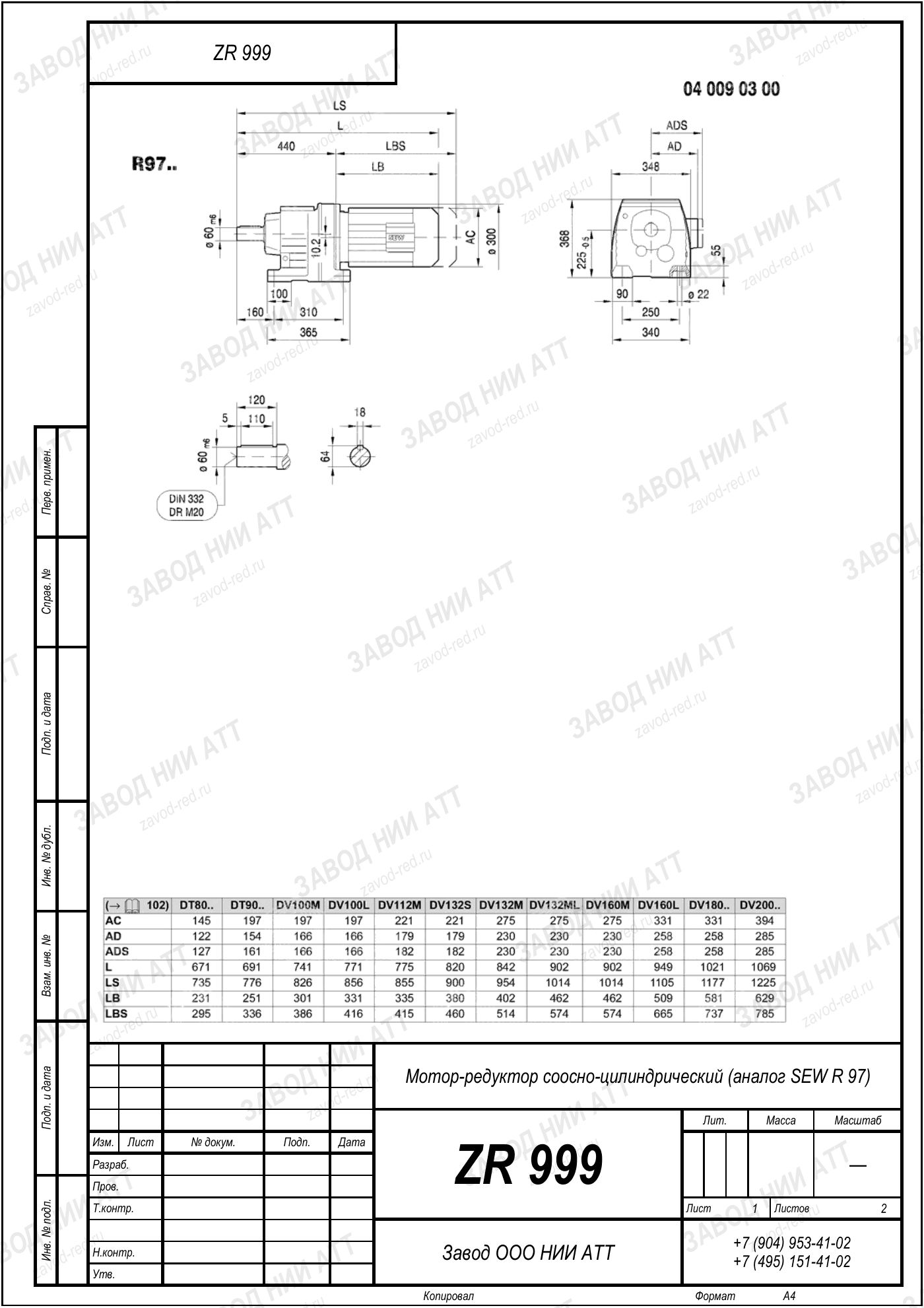

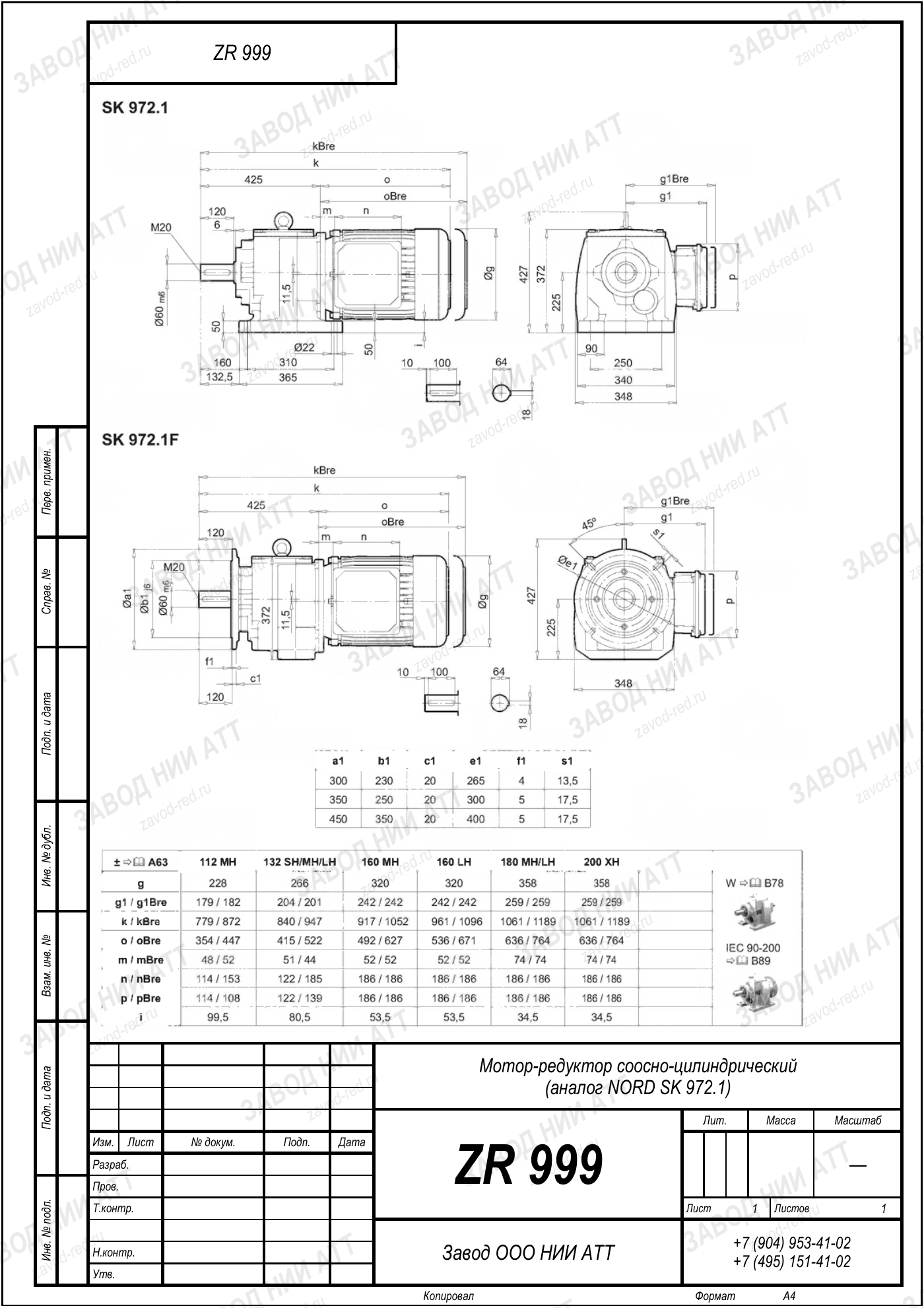

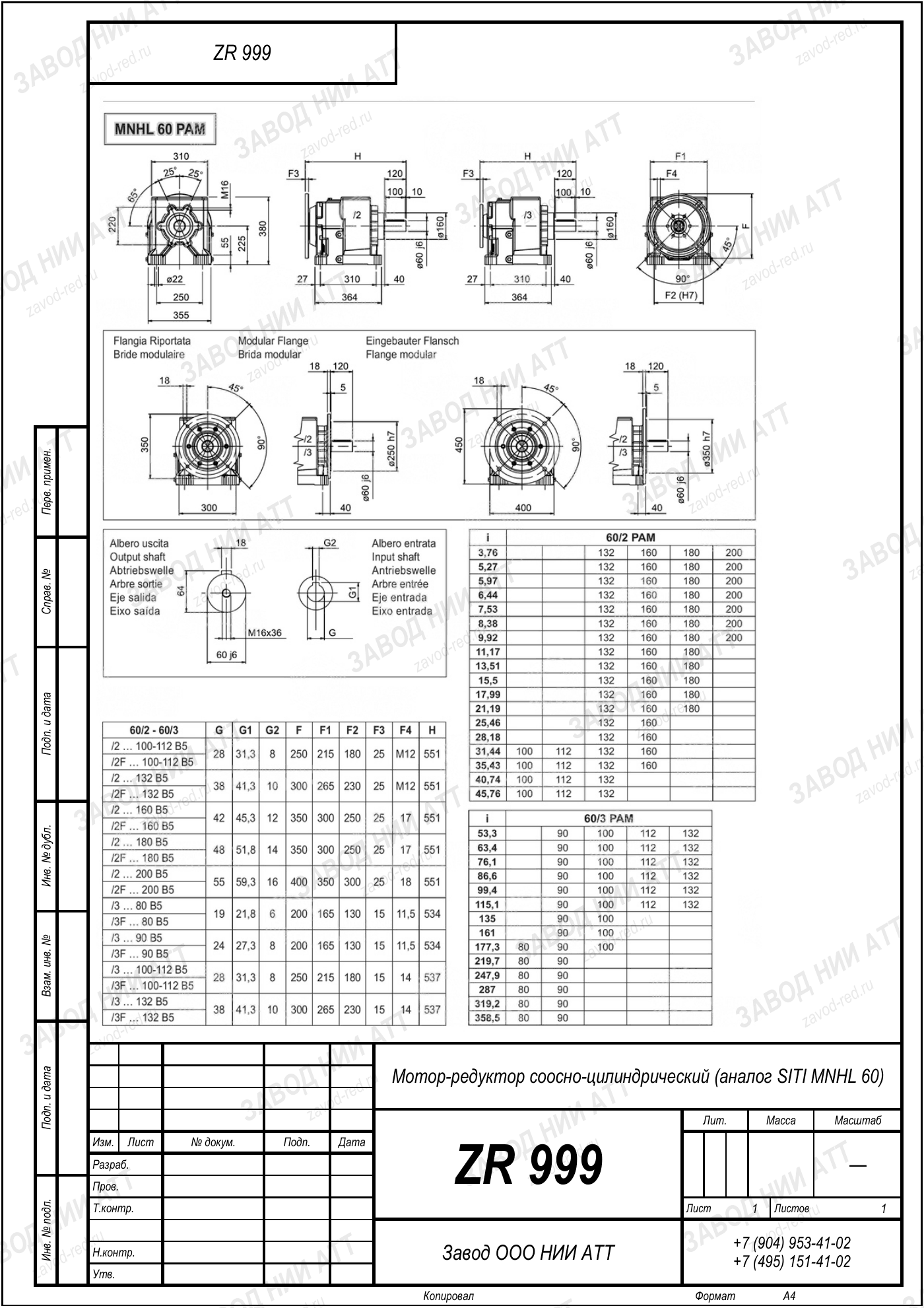

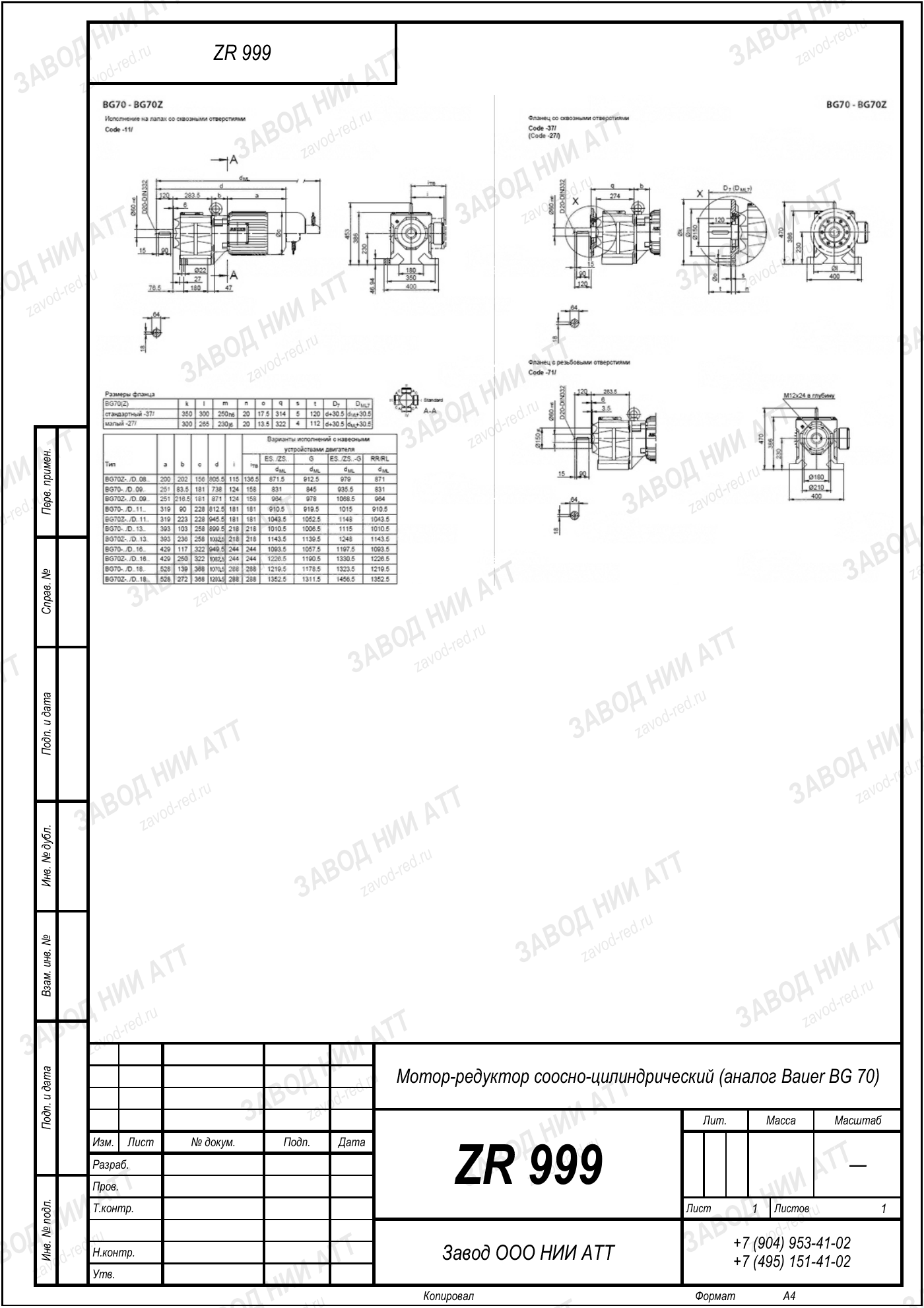

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение ZR 999/959 задаёт типоразмер корпуса и присоединительные размеры. Мощность, момент и передаточное определяются исполнением внутри этого типоразмера, а не самим обозначением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Соосно-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 209.0–4678.0 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,12–2,2 кВт | диапазон по типоразмеру |
| Момент на выходе | 740–3240 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 77 | сочетания передаточного, мощности и монтажного положения |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
У ZR 999/959 77 исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 740–3240 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 209.0–4678.0 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,12–2,2 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор — в калькуляторе.
При установке ZR 999/959 сохраняют монтажное положение исходного ZR 999/959 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Это комбинированное исполнение из двух ступеней. Готовой таблицы «импортная модель → этот типоразмер» мы не публикуем: импортные каталоги описывают одиночные редукторы, а не сборки, поэтому прямого соответствия у такой комбинации нет. Пришлите обозначение с шильда, фото узла или габаритный чертёж — инженер сверит присоединительные и габаритные размеры и скажет, встанет ли на штатное место.
Это соосно-цилиндрический редуктор: несколько последовательных цилиндрических ступеней с косозубым зацеплением, у которых входной и выходной валы расположены на одной оси (соосно). Такая схема даёт высокий КПД, низкий уровень шума, компактную линейную компоновку и возможность насадного монтажа на полый вал.
Мощность 0,12–2,2 кВт, передаточное число 209–4678, выходной крутящий момент 740–3240 Н·м. В типоразмере доступно 77 исполнений, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
77 исполнений в рамках одного типоразмера. Они различаются передаточным числом, исполнением выходного вала (сплошной/полый), способом монтажа (лапы/фланец/насадной) и наличием электродвигателя. Подходящее исполнение подбирается через калькулятор на /podbor.
Да. ZR 999/959 проектировался как прямая замена соосно-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы. Подробнее — на странице /importozameshchenie.
Да. Модель доступна как отдельный редуктор и как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный). Возможна комплектация под управление частотным преобразователем.
Для соосных тихоходных приводов: конвейеров и транспортёров, дозаторов и питателей, мешалок и смесителей небольшого объёма, насосного, упаковочного и технологического оборудования, где двигатель нужно расположить вдоль рабочего органа. Передаточное число до 4678 позволяет получать низкие выходные обороты при компактной установке.
Задайте требуемый выходной момент, обороты и схему монтажа в калькуляторе подбора на /podbor — система предложит подходящее исполнение ZR 999/959. При нестандартных условиях инженеры завода выполнят индивидуальный расчёт привода.
На продукцию серии ZR действует гарантия 12 месяцев. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 999/959 (соосно-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 999/959 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 999/959 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
